Android StudioでDrawioを使う

概要

Android StudioでDrawioを使いたいんだけど、Visual Studio Codeと違ってすごく面倒だった。

設定方法

• pluginをインストールする

  • Android Studio -> Settings で "Plugins" を検索
  • Marketplace で drawio を検索 "Diagrams.net integration" をインストールする。
    ※ 貼り付けた画像はインストール後の状態

  • IDEを再起動する

• IDEを起動するJavaを選択する

  • Help -> Find Actin で "Choose Boot Java Runtime for the IDE" で検索し "Choose Boot Java Runtime for the IDE"を選択
  • "with JCEF" がついているものを選ぶ

  • IDEを再起動する

使い方

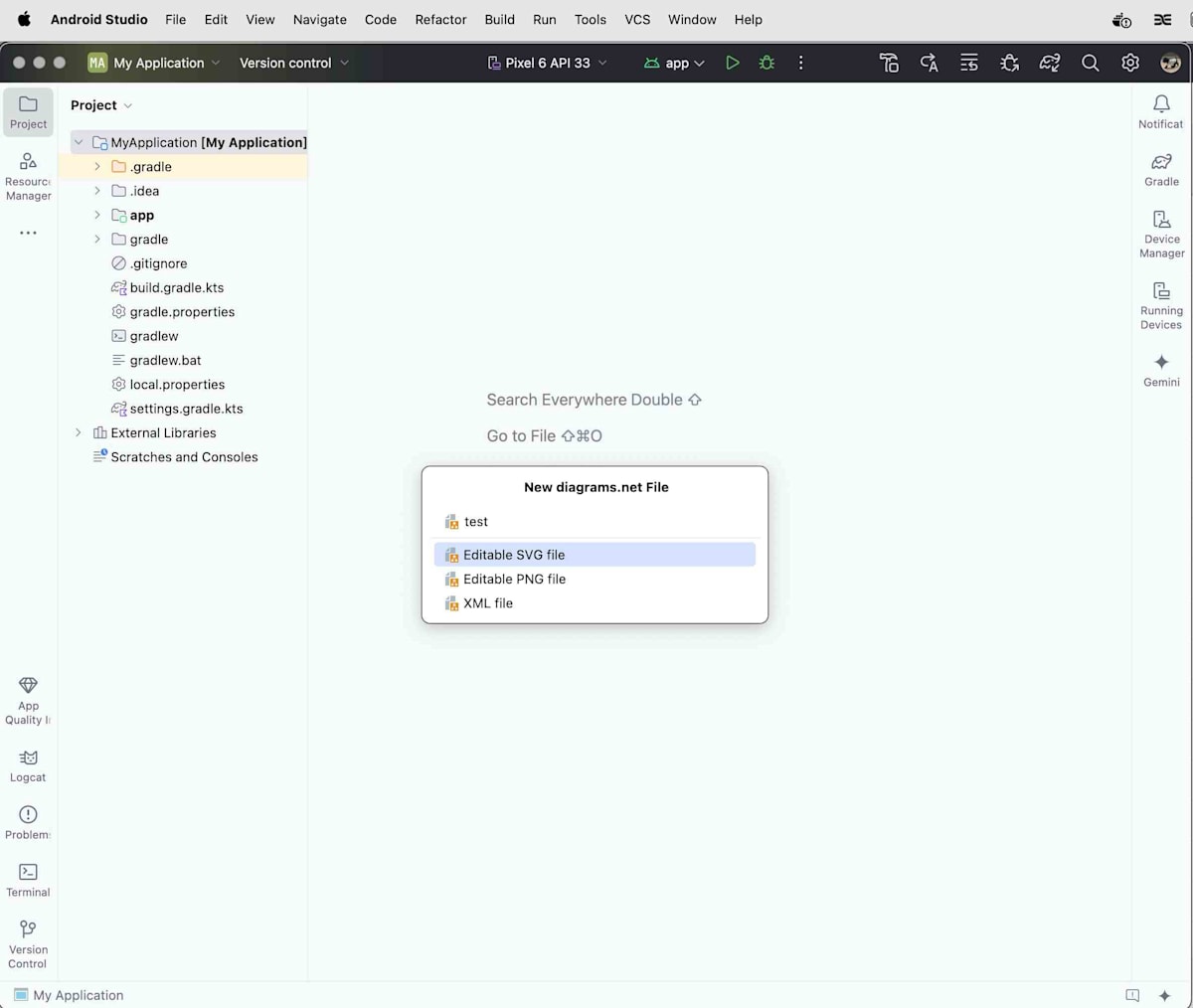

ファイルを作る



使う！

参考

• JCEFってなんだ

The Java Chromium Embedded Framework (JCEF) is a simple framework for embedding Chromium-based browsers in other applications using the Java programming language.
クロミウムベースのブラウザを組み込んで使えるようにするための仕組みらしい。

• Java Runtimeを更新しないと以下のエラーが出る
  Caused by: java.lang.IllegalStateException: JCEF is not supported in this env or failed to initialize

• githubではまだopen

• この作業で一度Android Studioの設定をぶっ壊してしまったので、復旧の参考
