光沢ラインが移動ループするシェーダー【Unity】【ShaderGraph】【2D】

2023/06/15に公開

はじめに

こんにちは!株式会社キッズスターで2Dアニメーションデザイナーをしている Kawamuraです。

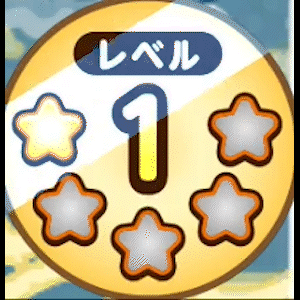

今回は光沢表現に使えそうな、ラインが1方向にループ移動するシェーダーを ShaderGraph で作成してみました。
記事では Unlit 設定にしており、2Dのテクスチャ表示(uGUI の Image,SpriteRenderer)を想定しています。

参考

cosθとsinθの関係をアニメーションで理解しよう![数学入門]

動作環境

  • Unity 2021.3.xx
  • ShaderGraph 12.1.xx
  • ビルトイン レンダリングパイプライン

ノード

ポイント:Sine波の 1→0 の間だけ、光沢のスクロール移動に反映させる

ノード解説

移動値のクリッピング

Sine の 1→0 を取り出すために Cosine の値で条件分岐しています。

条件に使うノード Comparison は LessOrEqual を採用します。
その他の条件は公式マニュアルを参考にしてください。

LessOrEqual
void Unity_Comparison_LessOrEqual_float(float A, float B, out float Out)
{
    Out = A <= B ? 1 : 0;
}

大まかな図ですが、赤いエリアを移動に反映する値として取り出す仕組みになります。

※図の値は解説用です。設定している実数値とは異なります

光沢ラインの作成

光沢ラインは Rectangle ノードで生成される長方形を使用します。
Rotateノードの unitDegrees(度数法)にしておくと、角度を直感的に設定できて便利です。

テクスチャとラインの合成

参照したテクスチャの描画範囲に光沢ラインを加算します。
