画像をゆらゆら動かすシェーダー【Unity】【ShaderGraph】【2D】

2023/06/15に公開

はじめに

こんにちは!株式会社キッズスターで2Dアニメーションデザイナーをしている Kawamuraです。

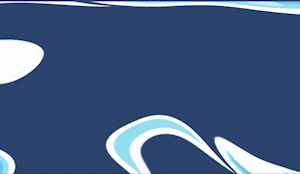

水のゆらぎに活用できそうなシェーダーを ShaderGraph で作成してみました。
記事では Unlit 設定にしており、2Dのテクスチャ表示(uGUI の Image,SpriteRenderer)を想定しています。

参考

【Unity URP】背景をゆらゆら動かすシェーダーをつくる(2019.3.0b4)
大いに参考にさせていただきました。
ビルトインでは Opaque Texture フラグがないので、シーン背景→画像にアレンジさせていただきました。

動作環境

  • Unity 2021.3.xx
  • ShaderGraph 12.1.xx
  • ビルトイン レンダリングパイプライン

ノード全体

ポイント:NoiseをScreenPositionに反映させて、TextureのUVにゆらぎを入力

ノード解説

  • 移動の設定
    自動でゆらゆらループしてほしいので、Timeから移動値を作成します。
    Timeの倍数をSpeedをプロパティ化すると、揺らぎの速さをInspetorで調整できるようになります。

Rotateノードは遊び部分です。スクロールの方向にコサイン波を付与してランダム性を足しています。

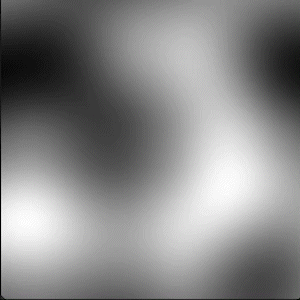

Rotateなし

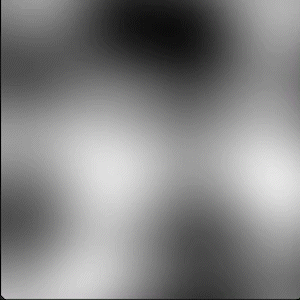

Rotateあり

ノイズ生成

  • Gradient Noise というパターンノードが既存で用意されています。
    Remapで揺らぎの強さを調整します。
    Remapの Min,Max をプロパティ化すると、揺らぎの大きさをInspetorで調整できるようになります。

テクスチャのUVにノイズを加算

  • ScreenPosition にノイズを加算して、表示したいテクスチャのUVに指定します。

応用

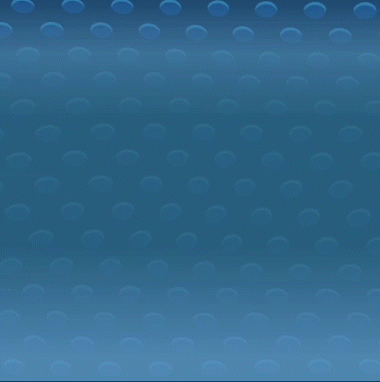

しずくのテクスチャを用意してRemapの値を大きくすれば、水面の動きを再現できたりします。


Texture設定:MeshType=Full Rect, Wrap Mode=Repeat


Remap設定:Min.0, Max.1
