そろそろShaderをやるパート25 Skyboxで星空をちりばめる

5 min read

そろそろShaderをやります

そろそろShaderをやります。そろそろShaderをやりたいからです。
パート100までダラダラ頑張ります。10年かかってもいいのでやります。
100記事分くらい学べば私レベルの初心者でもまあまあ理解できるかなと思っています。

という感じでやってます。

※初心者がメモレベルで記録するので
 技術記事としてはお力になれないかもしれません。

下準備

下記参考
そろそろShaderをやるパート1 Unite 2017の動画を見る(基礎知識~フラグメントシェーダーで色を変える)

デモ

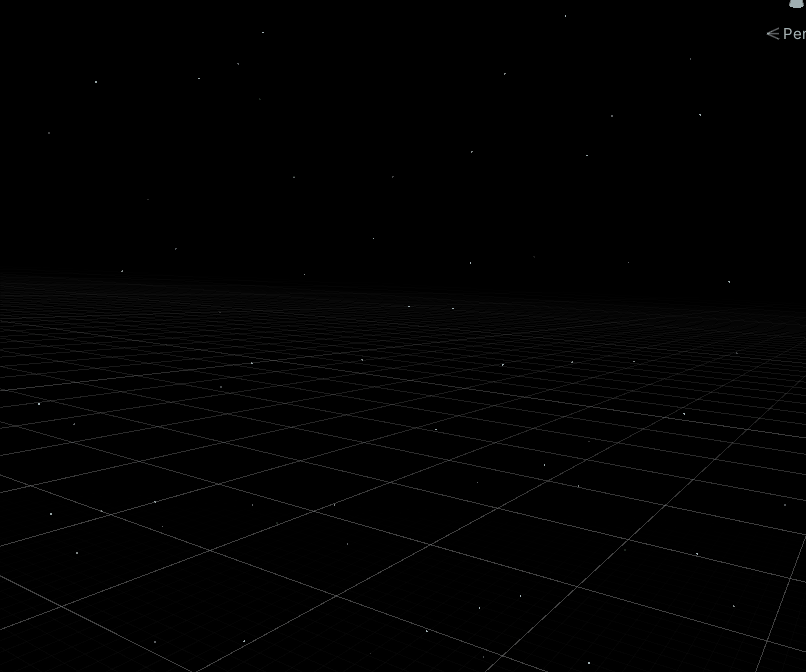

星空をちりばめて上の方に月を出しました。

Shaderサンプル

Shader "Custom/NightSkyWithMoon"
{
    Properties
    {
        _SquareNum ("SquareNum", int) = 10
        _NightColor("NightColor",Color) = (0,0,0,0)
        _MoonColor("MoonColor",Color) = (0,0,0,0)
    }

    SubShader
    {
        Tags
        {
            "RenderType"="Background" //最背面に描画するのでBackground
            "Queue"="Background" //最背面に描画するのでBackground
            "PreviewType"="SkyBox" //設定すればマテリアルのプレビューがスカイボックスになるらしい
        }

        Pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"

            //変数の宣言 Propertiesで定義した名前と一致させる
            int _SquareNum;
            float4 _MoonColor;
            float4 _NightColor;

            //GPUから頂点シェーダーに渡す構造体
            struct appdata
            {
                float4 vertex: POSITION;
            };

            //頂点シェーダーからフラグメントシェーダーに渡す構造体
            struct v2f
            {
                float4 pos : SV_POSITION;
                float3 worldPos : WORLD_POS;
            };

            v2f vert(appdata v)
            {
                v2f o;
                o.worldPos = mul(unity_ObjectToWorld, v.vertex).xyz;
                o.pos = UnityObjectToClipPos(v.vertex);
                return o;
            }

            //ランダムな値を返す
            float rand(float2 co) //引数はシード値と呼ばれる 同じ値を渡せば同じものを返す
            {
                return frac(sin(dot(co.xy, float2(12.9898, 78.233))) * 43758.5453);
            }

            //ランダムな値を返す
            float2 random2(float2 st)
            {
                st = float2(dot(st, float2(127.1, 311.7)), dot(st, float2(269.5, 183.3)));
                return -1.0 + 2.0 * frac(sin(st) * 43758.5453123);
            }


            float4 frag(v2f i) : SV_Target
            {
                //描画したいピクセルのローカル座標を正規化
                float3 dir = normalize(i.worldPos);
                //ラジアンを算出する
                //atan2(x,y) 直行座標の角度をラジアンで返す
                //atan(x)と異なり、1周分の角度をラジアンで返せる 今回はスカイボックスの円周上のラジアンが返される
                //asin(x)  -π/2~π/2の間で逆正弦を返す xの範囲は-1~1
                float2 rad = float2(atan2(dir.x, dir.z), asin(dir.y));
                float2 uv = rad / float2(UNITY_PI / 2, UNITY_PI / 2);

                uv *= _SquareNum; //格子状のマス目作成 UVにかけた数分だけ同じUVが繰り返し展開される

                float2 ist = floor(uv); //各マス目の起点
                float2 fst = frac(uv); //各マス目の起点からの描画したい位置

                float4 color = 0;

                //自身含む周囲のマスを探索
                for (int y = -1; y <= 1; y++)
                {
                    for (int x = -1; x <= 1; x++)
                    {
                        //周辺1×1のエリア
                        float2 neighbor = float2(x, y);

                        //点のxy座標
                        float2 p = random2(ist);

                        //点と処理対象のピクセルとの距離ベクトル
                        float2 diff = neighbor + p - fst;

                        //色を星ごとにランダムに当てはめる 星の座標を利用
                        float r = rand(p + 1);
                        float g = rand(p + 2);
                        float b = rand(p + 3);
                        float4 randColor = float4(r, g, b, 1);

                        //補間値を計算
                        //step(t,x) はxがtより大きい場合1を返す
                        float interpolation = 1 - step(0.01, length(diff));

                        //補間値を利用して夜空と星を塗り分け
                        color += lerp(_NightColor, randColor, interpolation);

                        //グリッドの描画
                        //color.r += step(0.98, fst.x) + step(0.98, fst.y);
                    }
                }

                //月
                if (uv.y > _SquareNum * 0.75)
                {
                    color = _MoonColor;
                }

                return color;
            }
            ENDCG
        }
    }
}

ボロノイのロジックを利用してます。

【参考リンク】:【Unity】shaderでセルラーノイズ・ボロノイ図を描いてみる【ソース・解説あり】

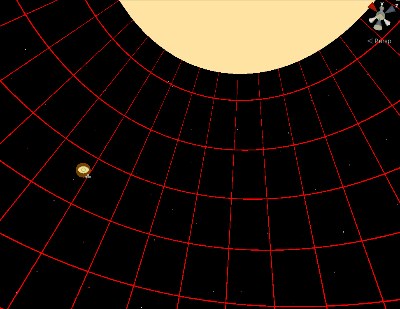

グリッドを表示するとわかりやすいです。
各グリッドに1つだけ点が描画されているのが確認できます。

下記箇所で"描画したいピクセル"と"点"との距離を利用して補間値を計算しています。

 //補間値を計算
 //step(t,x) はxがtより大きい場合1を返す
 float interpolation = 1 - step(0.01, length(diff));

ただ、グリッドの数が多くなるにつれて浮動小数点数の値にズレが生じるようで、
チカチカしてしまいました。

加えて、UV座標が大きくなるに連れてちらつきが増すので、
半休の上と底に当たる部分はより顕著にチカチカしていました。

今回はチカチカしない範囲でグリッドの大きさを留めて、
どうしてもちらつく半休の上と底に当たる部分に関しては、
月を描画することで誤魔化しました。

下記のサイトのShaderGraphを参考に作ったのですが、
ちらつきに関しては上手くいきませんでした。

【参考リンク】:Reaching for the stars

何か解決策あれば教えてください。
