そろそろShaderをやるパート79 帯電表現
そろそろShaderをやります
そろそろShaderをやります。そろそろShaderをやりたいからです。
パート100までダラダラ頑張ります。10年かかってもいいのでやります。
100記事分くらい学べば私レベルの初心者でもまあまあ理解できるかなと思っています。
という感じでやってます。
※初心者がメモレベルで記録するので
技術記事としてはお力になれないかもしれません。
下準備
下記参考
そろそろShaderをやるパート1 Unite 2017の動画を見る(基礎知識～フラグメントシェーダーで色を変える)

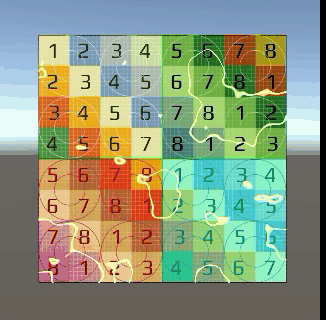

デモ
帯電しているような表現です。
以下の動画のShaderGraphの実装を参考にShaderを書き起こしました。
YouTubeのvideoIDが不正です
Shaderサンプル
Shader "Custom/Electrification"
{
Properties
{
//メインテクスチャー
_MainTex ("Texture", 2D) = "white" {}
_NoiseColor("Color",Color) = (0,0,0,0)
_NoiseTilling("Tilling",Range(0,50)) = 10
_NoiseSpeed("Speed",Range(0,50)) = 10
_NoiseSize("Size",Range(0,100)) = 50
}
SubShader
{
Tags
{
"RenderType"="Opaque"
}
Pass
{
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#include "UnityCG.cginc"
float unity_noise_randomValue(float2 uv)
{
return frac(sin(dot(uv, float2(12.9898, 78.233))) * 43758.5453);
}
float unity_noise_interpolate(float a, float b, float t)
{
return (1.0 - t) * a + (t * b);
}
float unity_valueNoise(float2 uv)
{
float2 i = floor(uv);
float2 f = frac(uv);
f = f * f * (3.0 - 2.0 * f);
float2 c0 = i + float2(0.0, 0.0);
float2 c1 = i + float2(1.0, 0.0);
float2 c2 = i + float2(0.0, 1.0);
float2 c3 = i + float2(1.0, 1.0);
float r0 = unity_noise_randomValue(c0);
float r1 = unity_noise_randomValue(c1);
float r2 = unity_noise_randomValue(c2);
float r3 = unity_noise_randomValue(c3);
float bottomOfGrid = unity_noise_interpolate(r0, r1, f.x);
float topOfGrid = unity_noise_interpolate(r2, r3, f.x);
float t = unity_noise_interpolate(bottomOfGrid, topOfGrid, f.y);
return t;
}
float Unity_SimpleNoise_float(float2 UV, float Scale)
{
float t = 0.0;
float freq = pow(2.0, float(0));
float amp = pow(0.5, float(3 - 0));
t += unity_valueNoise(float2(UV.x * Scale / freq, UV.y * Scale / freq)) * amp;
freq = pow(2.0, float(1));
amp = pow(0.5, float(3 - 1));
t += unity_valueNoise(float2(UV.x * Scale / freq, UV.y * Scale / freq)) * amp;
freq = pow(2.0, float(2));
amp = pow(0.5, float(3 - 2));
t += unity_valueNoise(float2(UV.x * Scale / freq, UV.y * Scale / freq)) * amp;
return t;
}
sampler2D _MainTex;
float _NoiseTilling;
float4 _NoiseColor;
float _NoiseSpeed;
float _NoiseSize;
struct appdata
{
float4 vertex : POSITION;
float2 uv: TEXCOORD0;
};
struct v2f
{
float4 vertex : SV_POSITION;
float2 uv: TEXCOORD0;
};
v2f vert(appdata v)
{
v2f o;
o.vertex = UnityObjectToClipPos(v.vertex);
o.uv = v.uv;
return o;
}
float4 frag(v2f i) : SV_Target
{
//方向の異なるノイズの流れをそれぞれ求める
float4 noiseA = Unity_SimpleNoise_float(i.uv - _Time.x * _NoiseSpeed, _NoiseTilling);
float4 noiseB = Unity_SimpleNoise_float(i.uv + _Time.x * _NoiseSpeed, _NoiseTilling);
//ノイズの値を大きくして任意の数字を減算することにより、白と黒の中間色を飛ばす
float mixNoise = (noiseA + noiseB) * 100 - _NoiseSize;
//絶対値を求めて縁取りを行う
mixNoise = abs(mixNoise);
//白黒を反転して値をまるめる
mixNoise = saturate(1 - mixNoise);
//テクスチャーのサンプリング
float4 texColor = tex2D(_MainTex, i.uv);
//塗分け
return lerp(mixNoise + texColor, _NoiseColor, mixNoise);;
}
ENDCG
}
}
}
前回記事のノイズを参考に、別々の方向に動くノイズを組み合わせることでランダムな模様を表現しています。
【参考リンク】：そろそろShaderをやるパート78 ノイズ
//方向の異なるノイズの流れをそれぞれ求める
float4 noiseA = Unity_SimpleNoise_float(i.uv - _Time.x * _NoiseSpeed, _NoiseTilling);
float4 noiseB = Unity_SimpleNoise_float(i.uv + _Time.x * _NoiseSpeed, _NoiseTilling);
加えて今回はShaderGraphでいうところのRemapに似た処理を加えています。
【参考リンク】：Remap Node
ノイズの値を大きくして任意の数字を減算することにより、白と黒の中間色を飛ばします。
//ノイズの値を大きくして任意の数字を減算することにより、白と黒の中間色を飛ばす
float mixNoise = (noiseA + noiseB) * 100 - _NoiseSize;
あとは絶対値を利用することで白い部分と黒い部分の境界部分を塗分けます。

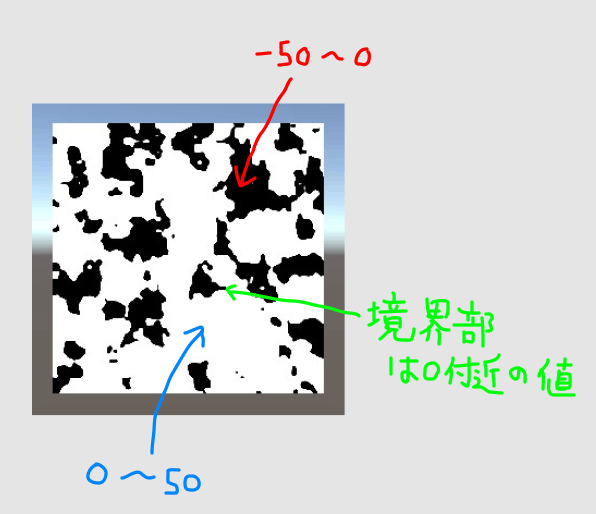

仮に値の取りえる範囲が-50～50であった場合、白い部分、黒い部分、境界部分の値は以下の図のようになります。
上記の状態で絶対値を取ると以下のように境界部のみ塗分けることが可能になります。
あとは1から値を引いて白黒を反転させれば完了です。
