そろそろShaderをやるパート50　サイバーな床の表現

そろそろShaderをやります

そろそろShaderをやります。そろそろShaderをやりたいからです。
パート100までダラダラ頑張ります。10年かかってもいいのでやります。
100記事分くらい学べば私レベルの初心者でもまあまあ理解できるかなと思っています。

という感じでやってます。

※初心者がメモレベルで記録するので
　技術記事としてはお力になれないかもしれません。

下準備

下記参考
そろそろShaderをやるパート1　Unite 2017の動画を見る(基礎知識～フラグメントシェーダーで色を変える)

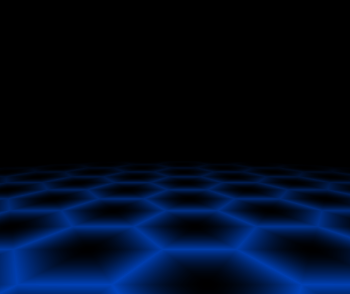

デモ

六角形の床がカメラの近くにだけ描画されます。

Shaderサンプル

Shader "Custom/HexFloor"
{
    Properties
    {
        [HDR]_MainColor("MainColor", Color) = (1, 1, 1, 1)
        _RepeatFactor ("RepeatFactor", Range(0,10000)) = 50
        _DistanceInterpolation ("DistanceInterpolation", Range(0,1)) = 0.5
    }
    SubShader
    {
        Tags
        {
            "RenderType"="Tranparent"
        }
        //不当明度を利用するときに必要 文字通り、1 - フラグメントシェーダーのAlpha値　という意味
        Blend SrcAlpha OneMinusSrcAlpha

        Pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #include "UnityCG.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float2 uv : TEXCOORD0;
            };

            struct v2f
            {
                float2 uv : TEXCOORD0;
                float4 vertex : SV_POSITION;
                float3 worldPos : WORLD_POS;
            };

            float4 _MainColor;
            float _RepeatFactor;
            float _DistanceInterpolation;

            //UVから六角形タイルを出力
            float hex(float2 uv, float scale = 1)
            {
                float2 p = uv * scale;
                p.x *= 1.15470053838; // x座標を2/√3倍 (六角形の横方向の大きさが√3/2倍になる)
                float isTwo = frac(floor(p.x) / 2.0) * 2.0; // 偶数列目なら1.0
                p.y += isTwo * 0.5; // 偶数列目を0.5ずらす
                p = frac(p) - 0.5;
                p = abs(p); // 上下左右対称にする
                // 六角形タイルとして出力
                return abs(max(p.x * 1.5 + p.y, p.y * 2.0) - 1.0);
            }

            v2f vert(appdata v)
            {
                v2f o;
                o.vertex = UnityObjectToClipPos(v.vertex);
                o.worldPos = mul(unity_ObjectToWorld, v.vertex); //ローカル座標系をワールド座標系に変換
                o.uv = v.uv;
                return o;
            }

            fixed4 frag(v2f i) : SV_Target
            {
                // カメラとオブジェクトの距離(長さ)を取得
                // _WorldSpaceCameraPos：定義済の値　ワールド座標系のカメラの位置
                float cameraToObjLength = length(_WorldSpaceCameraPos - i.worldPos);

                //六角形描画のUVを利用して補間値を計算
                float interpolation = hex(i.uv, _RepeatFactor);
                float3 finalColor = lerp(_MainColor, 0, interpolation);
                //六角形描画のUVを利用してアルファを塗分け
                float alpha = lerp(1, 0, interpolation);
		//1m以下かつ、_DistanceInterpolationが0のときアルファが完全に0にならないのでmax関数で1以上をキープする
                alpha *= lerp(1, 0, max(cameraToObjLength, 1) * _DistanceInterpolation);
                clip(alpha);
                return float4(finalColor, alpha);
            }
            ENDCG
        }
    }
}

六角形の描画はTextureを用いない手法で実装しています。
【参考リンク】：HexagonTile.hlsl

距離に応じた描画を行うことで、近づくと描画されるようにしています。
これにより無限に続く床っぽくなります。

【参考リンク】：そろそろShaderをやるパート14　カメラとの距離を測って使う
