Thingsboard / 基本的な使い方

2024/09/25に公開
 OverviewThingsboardの基本的な概念・使い方について解説します。

Thingsboardにデータを投入する ~ データの可視化までの設定について触れます。

 触れないことFirmwareの書き方。Firmware書けなかったり、マイコンがなくてもPC一台あれば理解はできるはずです。

 基本的な概念Thingsboardの基本的な概念（というか機能の概要）についてお話しします。

 Deviceその名の通りDeviceを表します。例えば、温湿度センサーを開発して５個ある部屋それぞれの温湿度を計測しようと思ったら、５個分のDeviceを作成するイメージです。

 Device ProfileDeviceを束ねる要素です。基本的には同じ機能をもつDeviceは同じDevice Profileに帰属するようにします。

温湿度センサーのDeviceとGPSを計測するDeviceは別のDevice Profileにする、いった感じです。

 Rule ChainDeviceから受け取ったデータをThingsboard内部で処理する機能です。Device Profileと一対一で紐づけます。

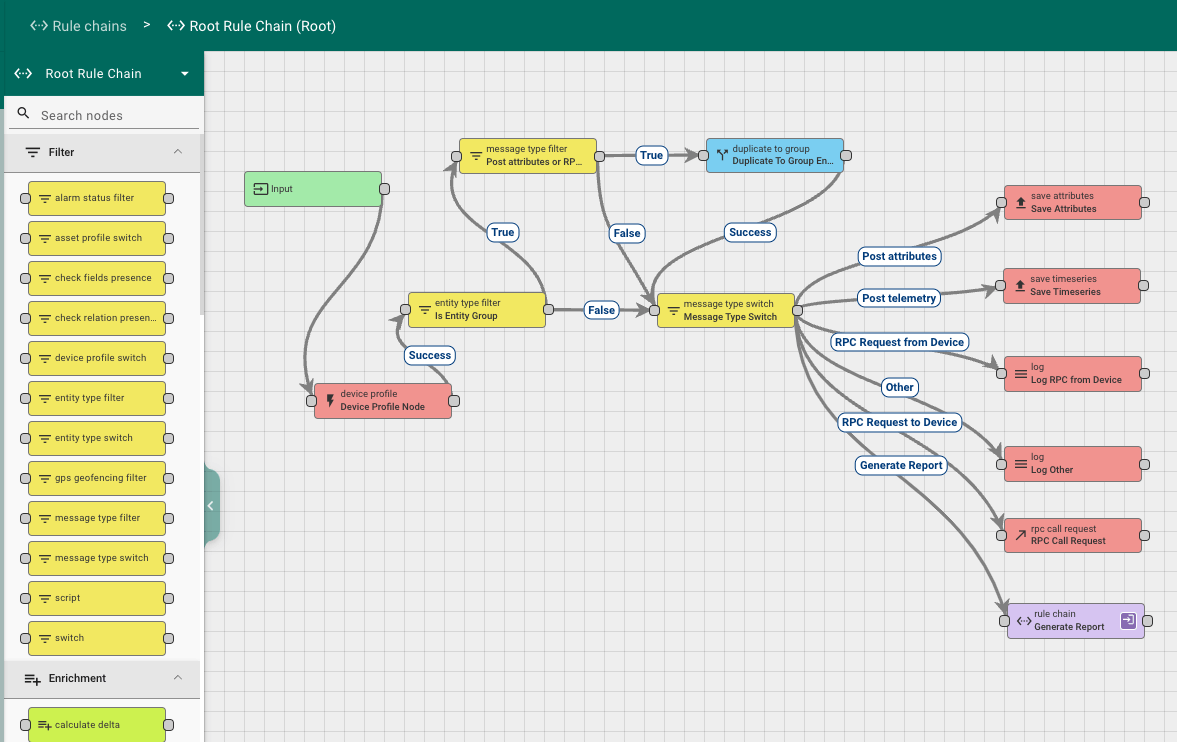

以下の図のように、ノードをつなぎ合わせることで処理を定義します。

 DatabaseThingsboard内のデータベースです。Dashboardでデータの可視化をする場合、ここにデータを格納する必要があります。

 DashboardDatabaseに格納されたデータを表示します。リアルタイムにデータが更新されるよう設定することができます。可視化のためのWidgetは、折れ線グラフ・棒グラフ・カード・地図表示などなどかなり豊富です。

 実践してみるデータの投入から可視化まで実際にやってみます。

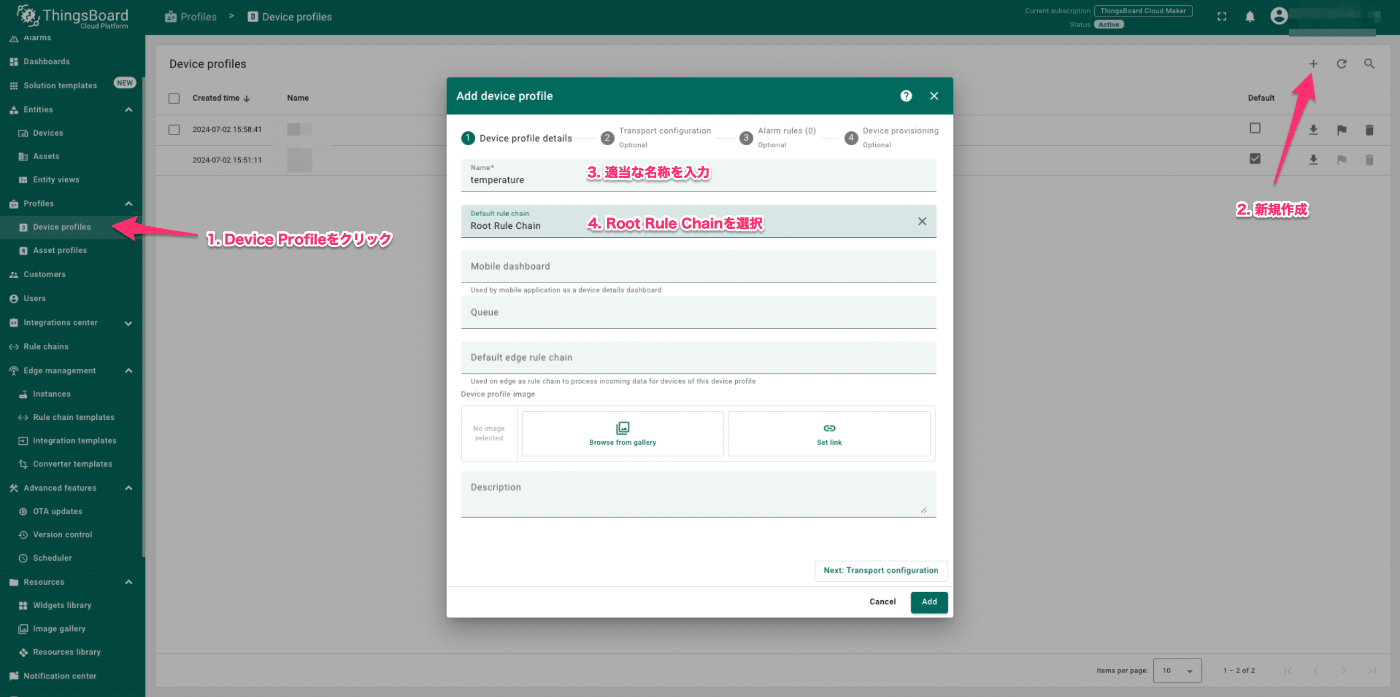

 Device　ProfileまずはDevice Profileを作ります。画像の手順にしたがって作成します。

Rule Chainを紐づける必要がありますが、とりあえずデフォルトで用意されているRoot Rule Chainを選択します。

 DeviceDeviceを作成し、さきほど作成したDevice Profileに紐づけます。

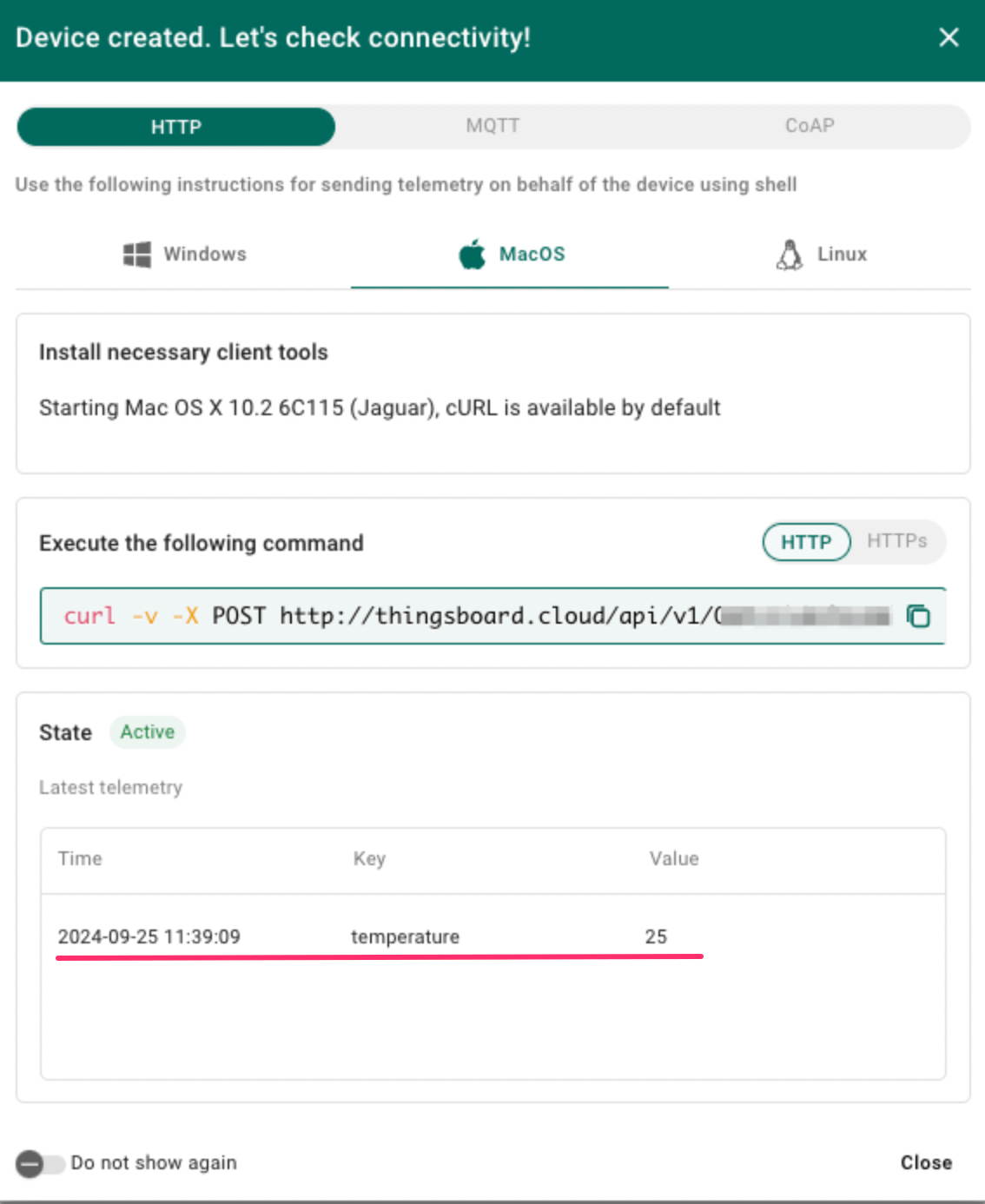

 データを投入してDatabaseに反映されることを確認するDeviceを作成すると以下のような画面に遷移します。 Execute the following command の内容をコピーして実行すると、Stateに tempeature: 25 が反映されます。

Thingsboard内のDatabaseにデータが反映されたことを表していますが、さきほどDevice Profile作成時に紐づけたRoot Rule Chainの中でその処理が含まれているためです。

 ３秒ごとにデータをUploadするこのあとDashboardの設定を行いますが、定期的にデータをアップロードしないとおもしろいものは作れないので、これを仕込みます。
以下のpythonのscriptで３秒ごとにtemperatureにランダムな数字を持たせてThingsboardにデータをアップロードできます。 access_token には作成したDeviceのAccess Tokenを入力してください。

Google Colaboratory
access_token = "" #@param {type:"string"}

import time
import random
import requests

headers = {
    'Content-Type': 'application/json',
}

while True:
  data = dict(temperature=25 + random.random())
  response = requests.post(f'http://thingsboard.cloud/api/v1/{access_token}/telemetry', headers=headers, json=data)
  response.raise_for_status()
  time.sleep(3)

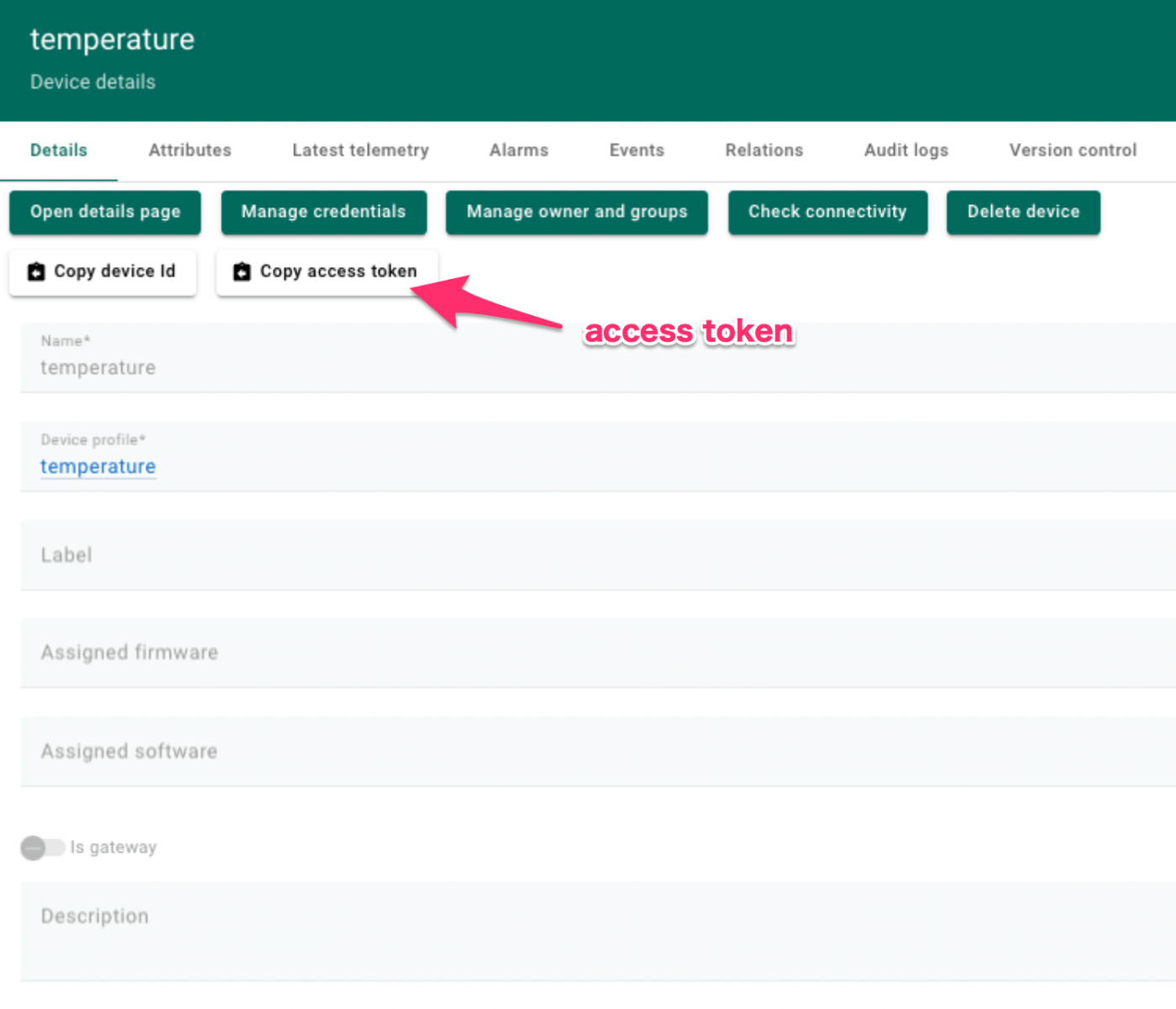

以下でAccess Tokenを取得できます。

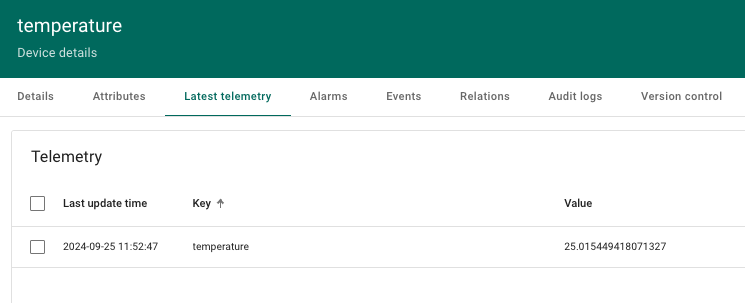

仕込み終わったらDeviceの Latest telemetryタブで３秒ごとに値が更新されることを確認してください。

 Dashboard次にDashboardを作成します。以下の手順でDashboardを新規作成します。

作成できたらDashboardを開いてWidgetを追加します。

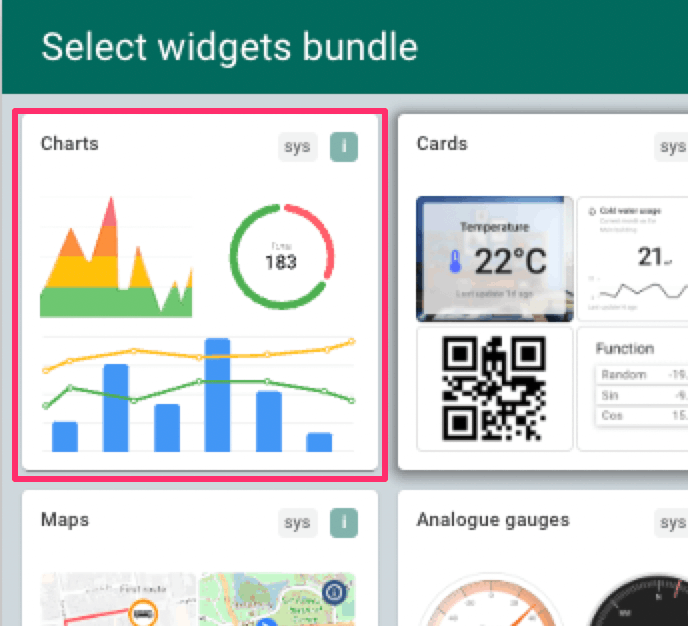

Chartsを選びます。

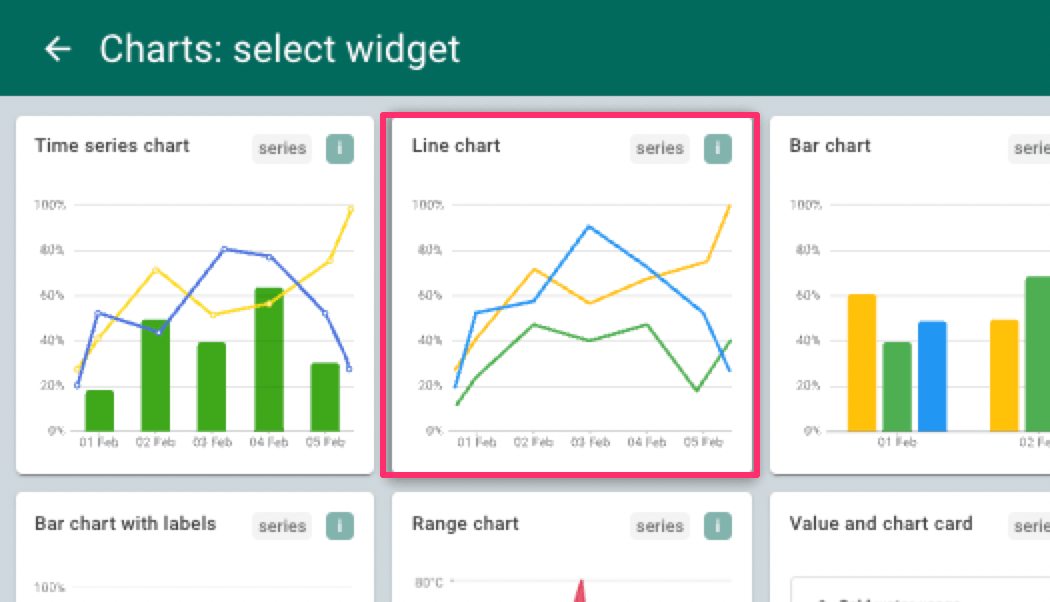

Line Chatを選びます。

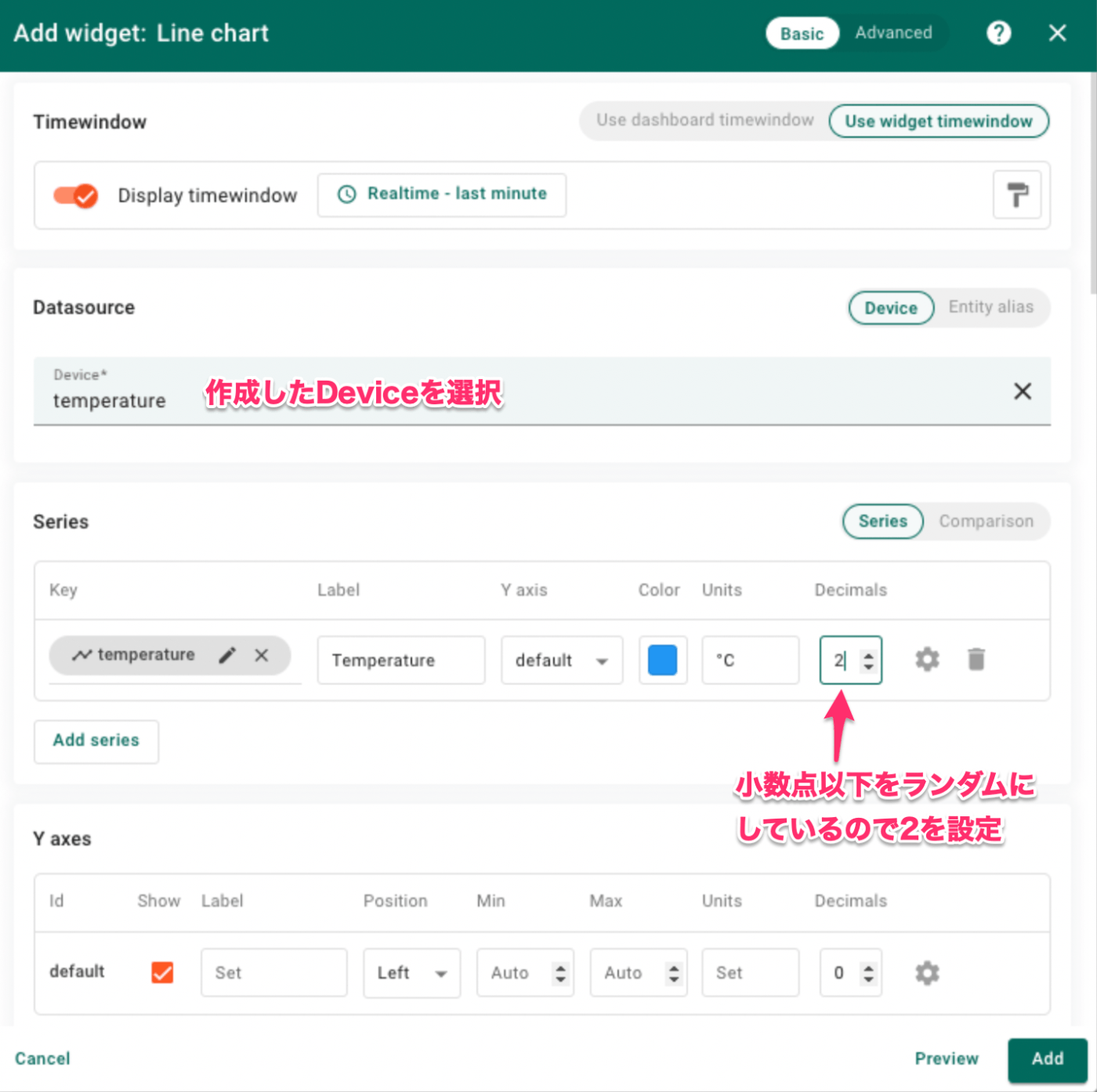

Widgetの設定画面が表示されます。Deviceを選択し、temperatureのDecimals（小数点第何位までを表示するか）を設定します。デフォルトでtemperatureがSeriesに設定されているはずです。

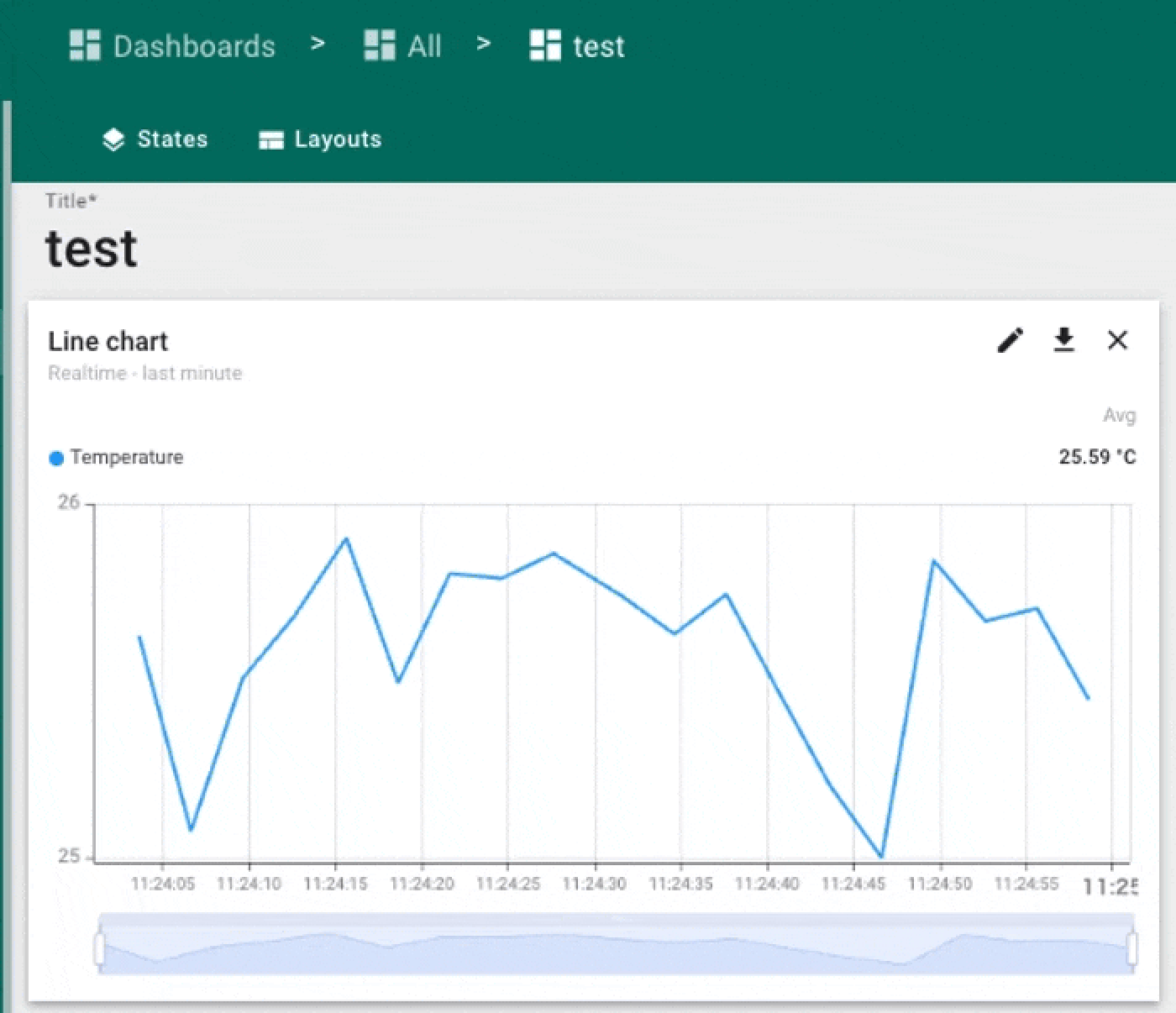

SaveするとWidgetがDashboardに反映され、グラフがリアルタイムに更新されることが確認できます。

 Rule Chainここまででデータの投入から可視化までできたことになりますが、Rule ChainをデフォルトのRoot Rule Chainを使うのではなく自作してみます。
画像の手順でRule Chainを新規作成します。

Rule Chainを開くと input ノードのみが表示されています。これがRule Chainの始点になりますが、それ以降何のノードも繋がっていないためThingsboardはデータを受け取るだけで、Databaseへの保存もされませんし、当然Dashboardでの可視化もできません。

このRule Chainで受け取ったデータをDatabaseに保存するようにします。加えて、受け取った temperature の値に5を加算する加工も加えてみます。
最終的には以下の画像のようになります。

 temperatureに5を加算するノード一覧から Transformation > scriptを選択し、ドラッグ&ドロップでノードを追加します。

ノードを開き、次の画像のように設定します。
msg.temperature = msg.temperature + 5;
return {msg: msg, metadata: metadata, msgType: msgType};

 Databaseに保存する同様にSave timeseries ノードも追加します。

Default TTL in seconds には 3600 を設定しておきます。Thingsboard内の保持期限を表し、3600（秒）= 1時間です。１時間後にデータが消されてしまうので、その後はダッシュボードでもデータを確認できなくなります。

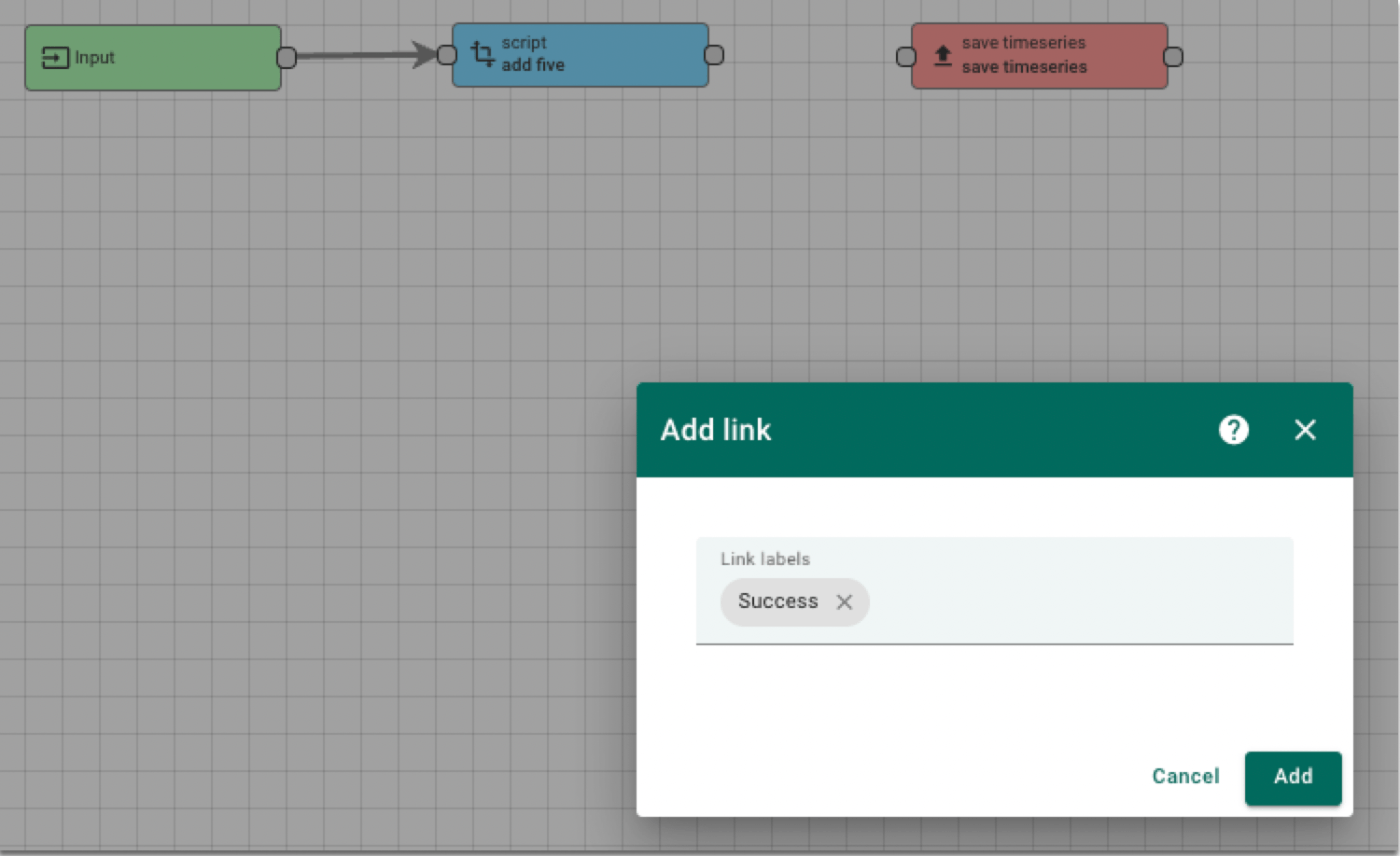

scriptノードから Save timeseriesノードを接続する際、以下のような設定画面が表示されます。Success or Failure の２択になっていますが、ここでは Success を選択します。

これは接続元の処理が Success なのか Failure なのかで条件分岐を行い、 Successつまりは処理が正常終了した場合に次のノードに処理を進めることを表します。
設定が終わったら保存して完了です。

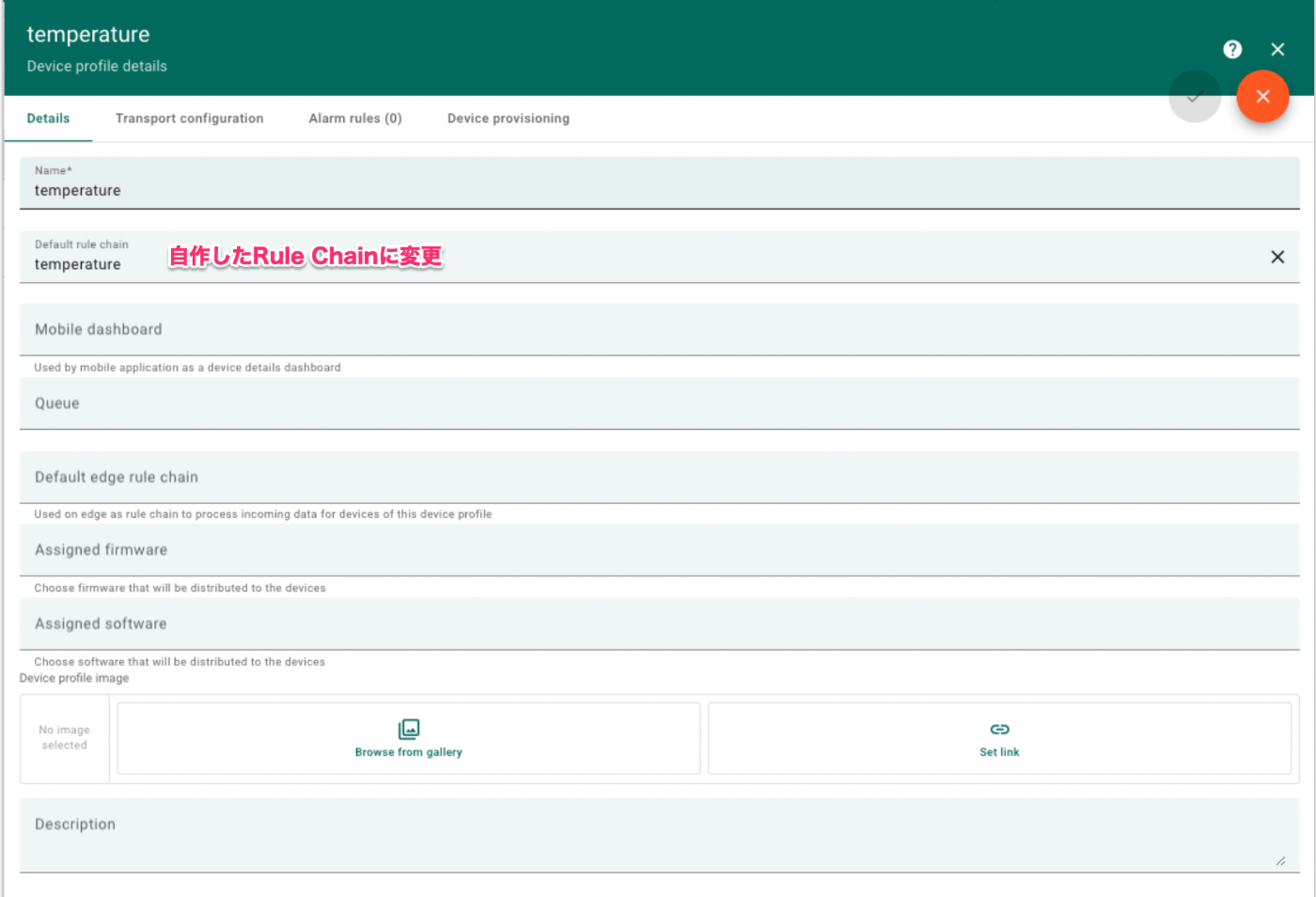

 Device ProfileのRule Chain変更Rule Chainが完成したので、Device ProfileのRule Chainを変更します。

さきほど作成したDevice Profileの設定を開いて変更します。

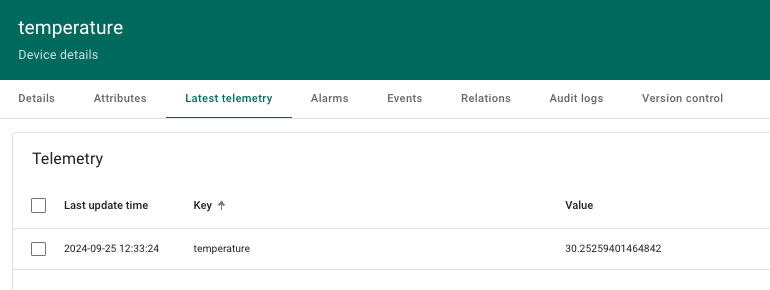

 確認DeviceのLatest Telemetryタブで確認できる値が30前後の値になっていて、ダッシュボードも30前後の値で更新されるようになっています。

 まとめ以上がThingsboardの基本的な使い方になります。

おさらいすると以下の流れです。（実際の作業の流れとは異なりますが）
Deviceを作成する
同じ機能を有するDeviceをDevice Profileでまとめる
Rule Chainを作成して、Deviceから受け取ったデータをDatabaseに保存する。必要であればデータを加工する
Dashboardで、Databaseに保存したデータを可視化する
これだけ抑えれば「とりあえず使ってみる」だったり、実験的にIoTデバイスのデータの可視化する目的であれば十分かと思います。
ぜひThingsboardを使ってみてください。
