【Raspberry Pi】モーターを回そう。「DCモーター編」②

2022/07/31に公開
!個人ブログからの移行記事です。

情報が古い場合がありますので、ご留意ください。

 モーターを回そう!!同日に書くことになるとは思ってなかったモータ制御パート２!

秋月商店に行ってモータドライバを購入(2個入り300円)

このドライバと以前購入しておいた、ダブルギヤボックス を使い、

ついにホイールを回します。
大雑把に説明すると、前回のモノを2つ用意すればOKです。

計6つのGPIOピンを使うことになります。

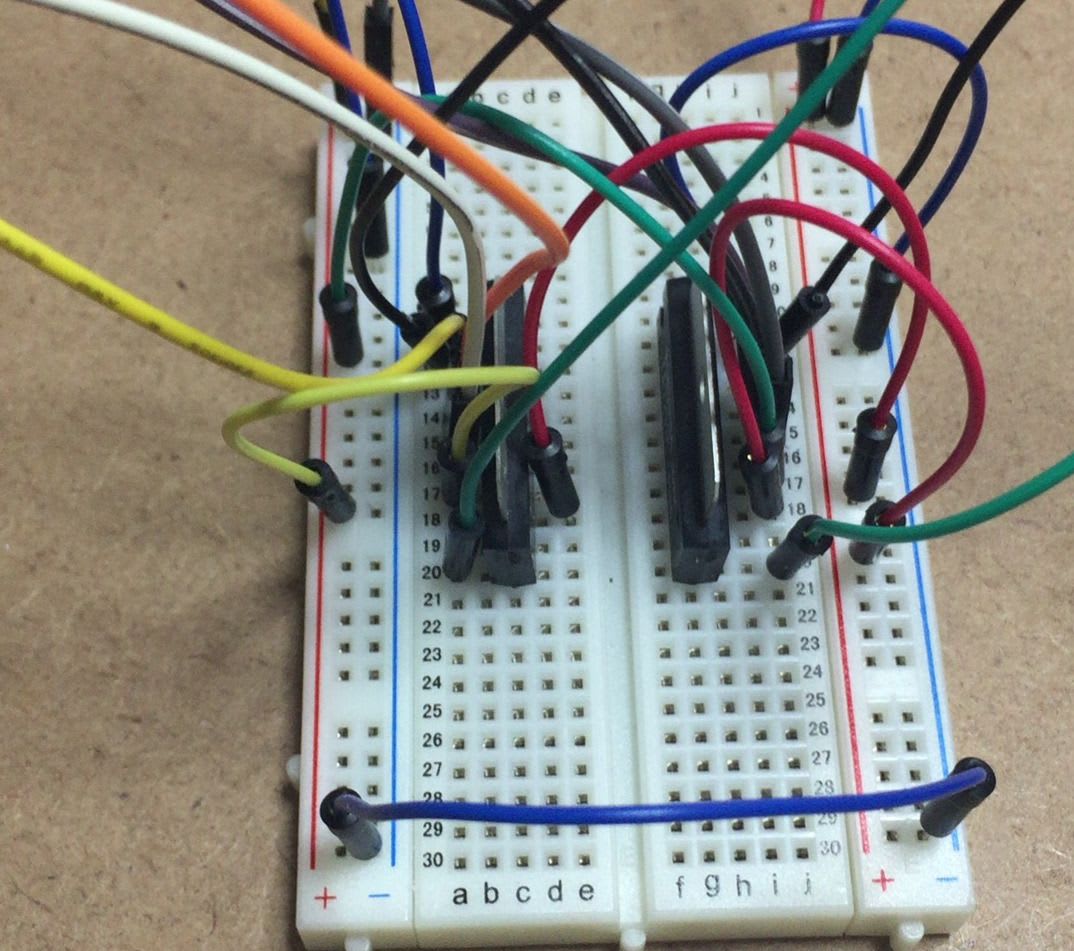

ブレッドボードです。少々複雑になってきました。

横に並べたほうが左右が分かりやすいので、このような配置になりました。
ソースです。
import RPi.GPIO as GPIO
from time import sleep


p21 = 0
p13 = 0

IN_AL = 20
IN_BL = 26
IN_AR = 19
IN_BR = 16

GPIO.setmode(GPIO.BCM)

GPIO.setup(21, GPIO.OUT)

GPIO.setup(IN_AL, GPIO.OUT)
GPIO.setup(IN_BL, GPIO.OUT)

GPIO.setup(13, GPIO.OUT)

GPIO.setup(IN_AR, GPIO.OUT)
GPIO.setup(IN_BR, GPIO.OUT)

p21 = GPIO.PWM(21, 50)
p13 = GPIO.PWM(13, 50)

p21.start(0)
p13.start(0)

try:
    while True:

        #straight
        p21.ChangeDutyCycle(100)
        p13.ChangeDutyCycle(100)
        GPIO.output(IN_AL, GPIO.HIGH)
        GPIO.output(IN_BL, GPIO.LOW)
        GPIO.output(IN_AR, GPIO.HIGH)
        GPIO.output(IN_BR, GPIO.LOW)

        sleep(3)

        #stop
        p21.ChangeDutyCycle(0)
        p13.ChangeDutyCycle(0)
        GPIO.output(IN_AL, GPIO.LOW)
        GPIO.output(IN_BL, GPIO.LOW)
        GPIO.output(IN_AR, GPIO.LOW)
        GPIO.output(IN_BR, GPIO.LOW)

        sleep(3)

        #back
        p21.ChangeDutyCycle(50)
        p13.ChangeDutyCycle(50)
        GPIO.output(IN_AL, GPIO.LOW)
        GPIO.output(IN_BL, GPIO.HIGH)
        GPIO.output(IN_AR, GPIO.LOW)
        GPIO.output(IN_BR, GPIO.HIGH)

        sleep(3)

        #stop
        p21.ChangeDutyCycle(0)
        p13.ChangeDutyCycle(0)
        GPIO.output(IN_AL, GPIO.LOW)
        GPIO.output(IN_BL, GPIO.LOW)
        GPIO.output(IN_AR, GPIO.LOW)
        GPIO.output(IN_BR, GPIO.LOW)

        sleep(3)

        #turn right
        p21.ChangeDutyCycle(100)
        p13.ChangeDutyCycle(50)
        GPIO.output(IN_AL, GPIO.HIGH)
        GPIO.output(IN_BL, GPIO.LOW)
        GPIO.output(IN_AR, GPIO.LOW)
        GPIO.output(IN_BR, GPIO.HIGH)

        sleep(3)

        #stop
        p21.ChangeDutyCycle(0)
        p13.ChangeDutyCycle(0)
        GPIO.output(IN_AL, GPIO.LOW)
        GPIO.output(IN_BL, GPIO.LOW)
        GPIO.output(IN_AR, GPIO.LOW)
        GPIO.output(IN_BR, GPIO.LOW)

        sleep(3)

        #turn left
        p21.ChangeDutyCycle(50)
        p13.ChangeDutyCycle(100)
        GPIO.output(IN_AL, GPIO.LOW)
        GPIO.output(IN_BL, GPIO.HIGH)
        GPIO.output(IN_AR, GPIO.HIGH)
        GPIO.output(IN_BR, GPIO.LOW)

        sleep(3)

        #stop
        p21.ChangeDutyCycle(0)
        p13.ChangeDutyCycle(0)
        GPIO.output(IN_AL, GPIO.LOW)
        GPIO.output(IN_BL, GPIO.LOW)
        GPIO.output(IN_AR, GPIO.LOW)
        GPIO.output(IN_BR, GPIO.LOW)

        sleep(3)

except KeyboardInterrupt:
    pass

GPIO.cleanup()

長ったらしいですが、モータが2つになったことで、

右左折が可能になっています。

右に曲がるときは、左を右より早く回転させ、

左に曲がるときは、右を左寄り早く回転させれば、 そちらの方向に曲がることが出来ます。

曲がりたい方向のモータを停止させれば信地旋回、

曲がりたい方向のモータを逆回転させれば、超信地旋回となります。
ダブルギアボックスを組み立て、プログラムを実行してみた結果がこちら!!

ギアのギシギシ音がしますのでご注意・・・。
ギアの音が気になりますが、どうにか回転しております。

前進->後退->右旋回->左旋回 となる想定です。

 まとめこれで履帯が動かせるようになったはず!!

車体を組み立ててて、動かしてみたいですね。
