Cloudflare のLoad Balancer をやってみる 基本編
前日Cloudflareが提供するHealth Check機能についてまとめました。 今日はこれと連携するクラウド型リージョンレスのロードバランサーをやっていきます。
Cloudflare のロードバランサーの特徴
Cloudflareはリージョン地球を標榜しており特定地域のネットワークに依存しないサービス構築が可能なプラットフォームを目指しています。このためロードバランサーの地域や国をまたいだルーティングを得意としております。AWSのサービスと比較する場合、ALBよりはGlobal Load Balancer に近いと言えます。（ちなみにGlobal Load Balancer も IP Anycastで動作しています。）
### さっそくやってみる
ではいつも通り以下の記事を参考にAWS 東京リージョンに２つのウェブをnginx/EC2で構築します。
57.180.30.41 : Web A
43.207.142.106 : Web B
（同じVPC/同じAZ)
トップページにはAかBかわかるようindex.htmlを少し書き換えておきます。
Poolの作成
LoadBalancerを作成していきます。

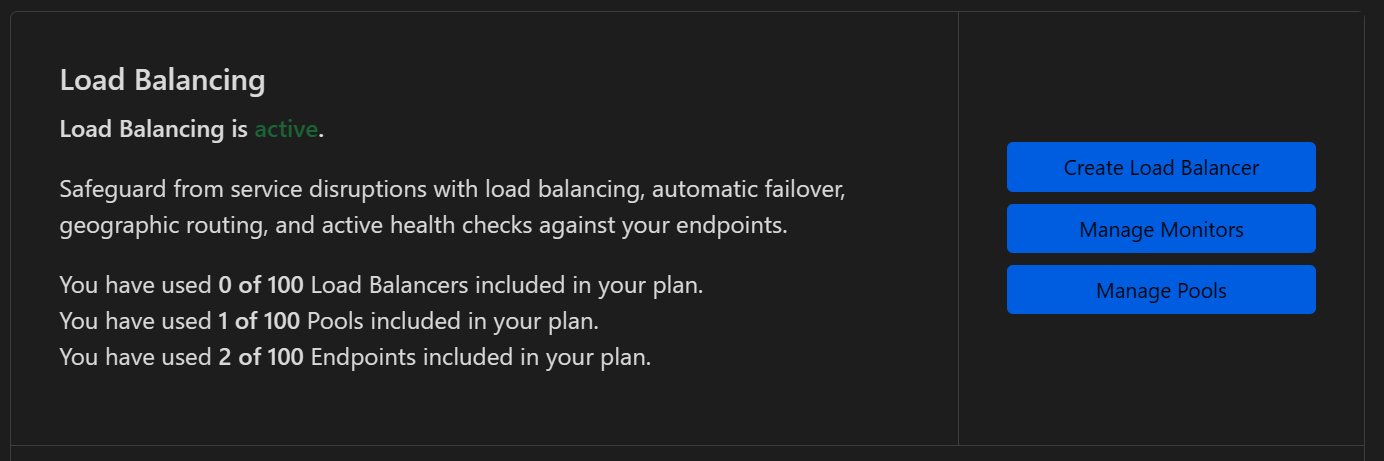

まずManage Poolsをクリックします。

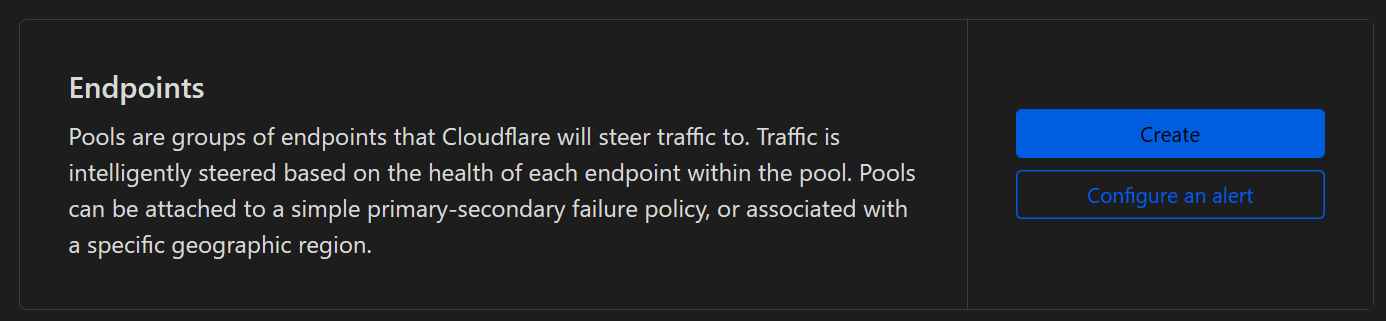

EndPointsのCreateをクリックします。
適当な名前を付けた後ルーティングアルゴリズムにRandomを設定します。以下の通りロードバランサの下にぶら下げるEC2インスタンスのIPアドレスを設定します。今回の設定ではIPアドレスを直接指定していますが、勿論商用環境では例えばDNS名を指定することでそのDNS名に対してさらに複数のIPアドレスをぶら下げる、もしくはALBのDNSをセットする、など多段の冗長化が可能です。
以下のWeightの数字を変更することで重みづけルーティングの設定が可能となります。

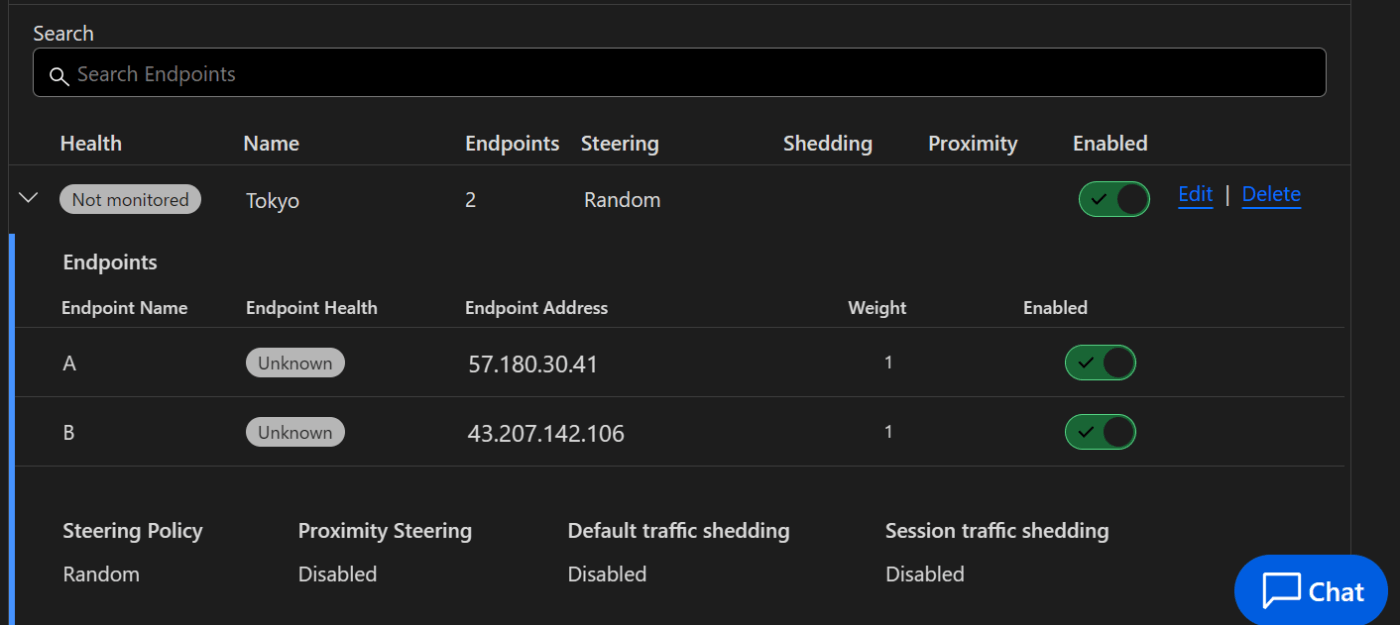

以下の通りPoolが設定されましたがまだステータスはNot monitoredのままです。
Manage Monitor の設定
先ほど作成したリソースプールに対してManager Monitorを設定していきます。
Createをクリックします。

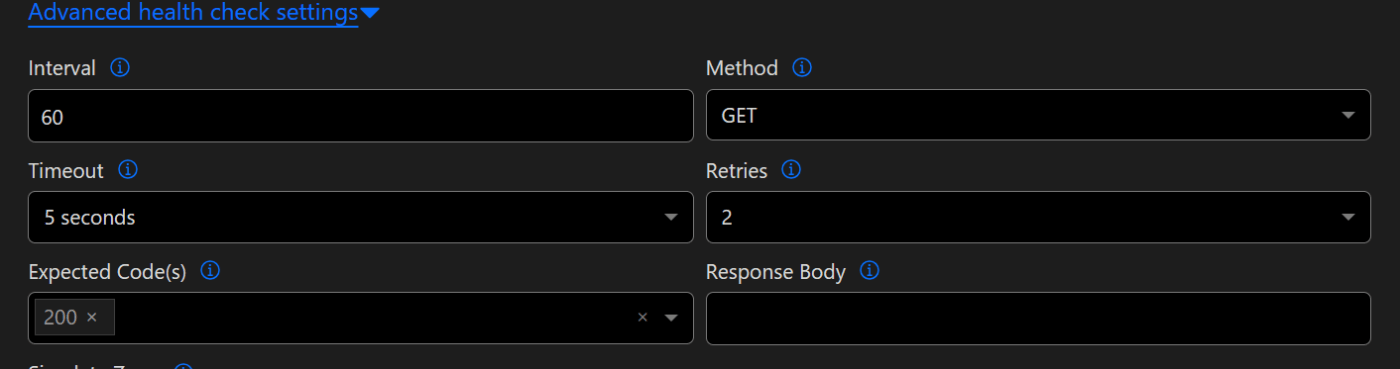

以下の内容に従い監視パラメータを設定していきます。
まずはほぼデフォルトのままSaveをクリックします。
Manage PoolsのEditから先ほど作成したPoolの編集画面に移動すると以下の通りMonitorが設定可能となっていますので、選択してSaveをクリックします。
ステータスがunknownになっています。

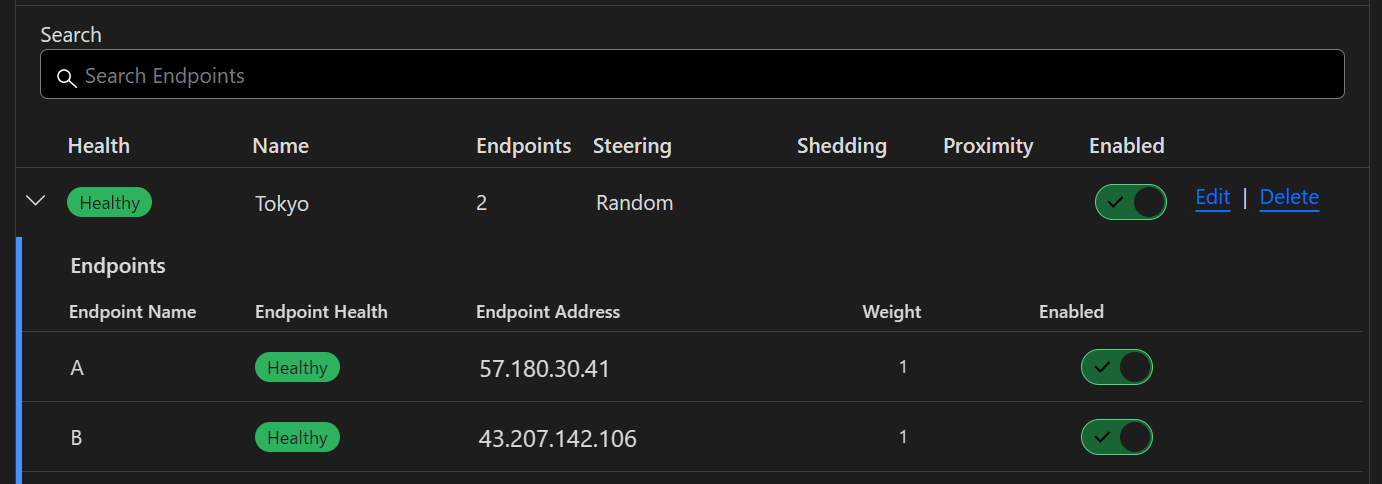

暫く待つとhealthyに代わります。
Load Balancer の作成
ではいよいよLoad Balncerの作成です。Create Load Balancerをクリックします。
ホスト名はドメインエンドポイントを入力します。
画面右側のオレンジのトグルは、CloudflareのCDNを使うのであればオン、使わないのであればオフを設定します。デフォルトのままNextをクリックします。
次の画面で先ほど設定したリソースプールを選択しNextを2回クリックします。

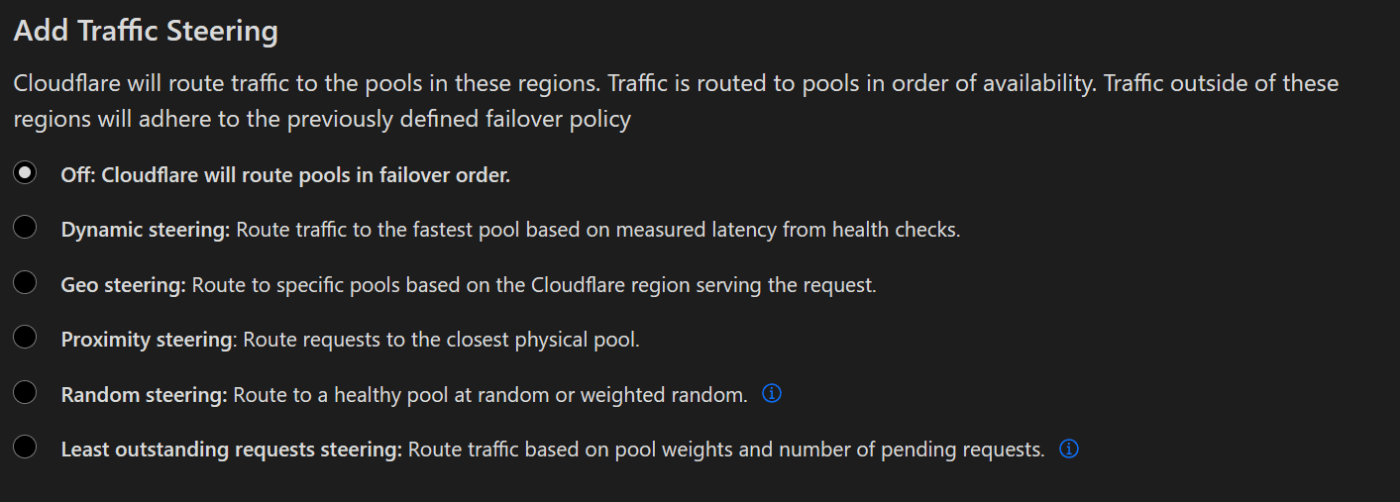

トラフィックの分散方式を設定します。
先ほどPoolの設定の際にもトラフィックの分散方式を設定しました。この２つの違いですがPoolで設定する物は複数のEndpointがPoolに含まれる場合有効です。Load Balancerでのトラフィック分散の設定は複数のPoolがLoad Balancerに含まれる際に有効です。今回はRandomを選んでNextを2回クリックし、最後にSave and Deployをクリックします。
今回の手順ではPoolを１個して設定していないためFall backloopにも同じものが自動でセットされていますが、ここは本来オリジンが全ダウンした場合に使用されるリソースを使用します。例えばS3上にあるSorryページをPoolとしてセットしここに組み込むなどの用途が本来の使い方です。
作成できればLoadBalancerのエンドポイントにアクセスを複数環境やブラウザで行うとAとBが交互に現れます。
この状態で１台だけインスタンスを停止すると以下となりルーティング対象から切り離されます。
