GKE のワークロードから GCP サービスへ安全にアクセスする〜 Workload Identity 入門〜

2023/07/04に公開

GCP

初めに

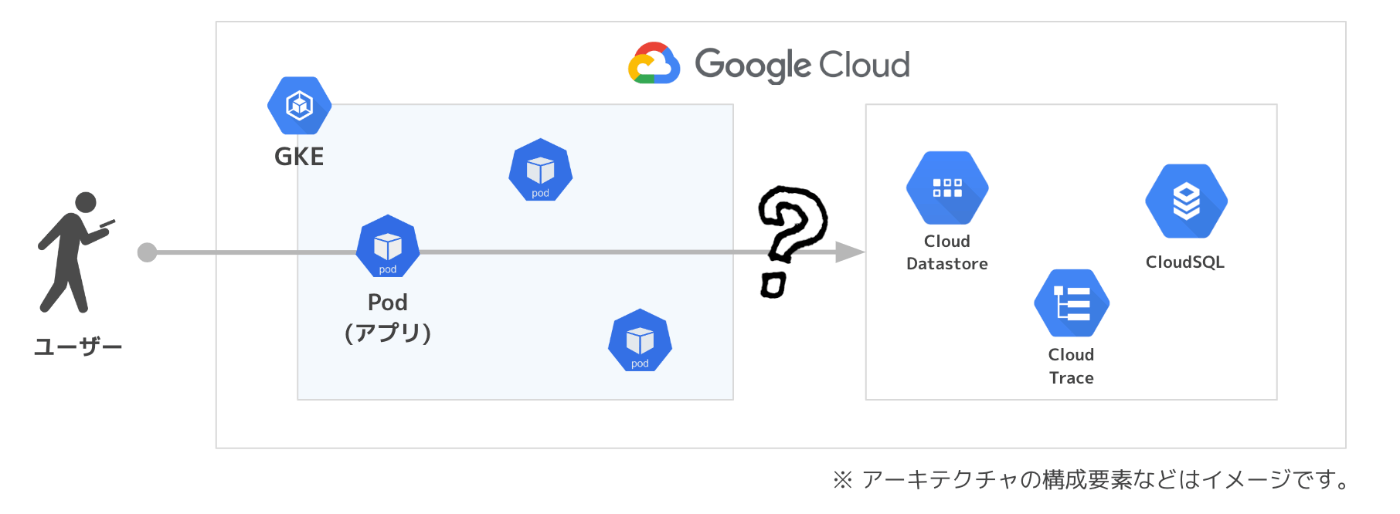

GKE（Google Kubernetes Engine）を利用したアプリケーション開発において、GKE クラスタ内で実行されているワークロードから GCP サービスにアクセスすることは頻繁にあります。
アプリケーションから GCP サービスを扱うためには Google Cloud API に対して、HTTP / gRPC リクエストを送信します。基本的にクライアントライブラリを使い実装することが多いかと思います。

本記事ではアプリケーションから GCP サービスにアクセスする際の "認証" について触れます。GKE 上のワークロードが安全且つ管理しやすい方法で GCP サービスにアクセスするために重要です。
認証方法はいくつかあるのですが、特に推奨されている Workload Identity を用いたアプリケーション認証方法にフォーカスを当て紹介しようと思います！

クライアントライブラリと Application Default Credentials

GCP クライアントライブラリは GKE のワークロードのみならず、あらゆる環境（Compute Engine、Cloud Functions、ローカル環境など）のアプリケーションで用いることができます。クライアントライブラリを使用することで、簡単に Google Cloud APIs にアクセスし GCP サービスを制御することをできるため、アプリケーションのコード量を大幅に削減することが期待できます。

また、クライアントライブラリはアプリケーションデフォルト認証(Application Default Credentials)(以下、ADC) をサポートしており、開発者は認証処理をクライアントライブラリにオフロードすることができます。ADC は認証情報を自動的に見つけるためのクライアントライブラリ（で使われている認証ライブラリ）のストラテジで、以下に従い認証情報を自動で探索します。

特定のパスに存在する認証情報（JSON ファイル)を使用する

GOOGLE_APPLICATION_CREDENTIALS 環境変数で認証情報の JSON ファイルの場所を指定します。IAM サービスアカウント（以下、IAM SA）キーは指定できるファイルの一つです。
またローカル環境で GCP サービスを扱うときにお馴染みの gcloud auth application-default login を実行することで、ユーザー認証情報を実行環境に配置して ADC から使うことができます。

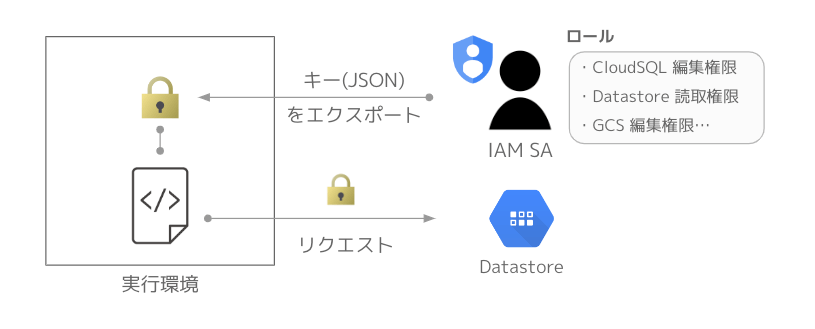

IAM SA キーを用いて GCP サービスにアクセスする例

ADC では、まず GOOGLE_APPLICATION_CREDENTIALS 環境変数で指定されたファイル、次に gcloud auth application-default login で配置されるファイルを順繰り探していきます。これらが検出されない場合は、次の方法で認証情報の検出を試みます。

Compute Engine に関連付いたサービスアカウントを使用する

指定の場所に認証情報がない場合、ADC は実行環境である VM インスタンス（Compute Engine、App Engine、Cloud Functions など）に関連付いた IAM SA の認証情報を使うことを試みます。
IAM SA の認証情報はメタデータサーバーに問い合わせることで取得することができます。

メタデータサーバーから関連付いた IAM SA の認証情報を取得して GCP サービスにアクセスする例

メタデータサーバーには VM インスタンスにまつわるメタデータが key:value ペアとして保存されています。また、VM からメタデータサーバーへのアクセスは http://metadata.google.internal に対して行い、これは自動的に許可されます。

メタデータ値はいろいろな種類があり、実際に問い合わせてメタデータを取得してみます。

プロジェクトメタデータ（プロジェクトID）：http://metadata.google.internal/computeMetadata/v1/project/project-id

$ curl -H "Metadata-Flavor: Google" http://metadata.google.internal/computeMetadata/v1/project/project-id
study-work-387200/ # VM の project-id を取得

VM インスタンスのメタデータ（VM に関連付けられた default`` IAM SA の認証情報）：http://metadata.google.internal/computeMetadata/v1/instance/service-accounts/default```

$ curl -H "Metadata-Flavor: Google" http://metadata.google.internal/computeMetadata/v1/instance/service-accounts/default/token
{"access_token":"＊＊＊","expires_in":3398,"token_type":"Bearer"} # VM に関連付けられた IAM SA の認証情報

このように、メタデータサーバーから IAM サービスアカウントの認証情報を取得し、GCP サービスにアクセスします。これらの認証はクライアントライブラリ内部で行われています。便利ですね。

補足ですが、これら ADC による認証情報の自動探索はクライアントライブラリ(ここでは Go のものを紹介) google-cloud-go で用いられている google/oauth2 ライブラリ内に実装されております。興味のある方はご参考ください。
https://github.com/golang/oauth2/blob/master/google/default.go#L109-L170

google/default.go#L109-L170

// FindDefaultCredentialsWithParams searches for "Application Default Credentials".
//
// It looks for credentials in the following places,
// preferring the first location found:
//
//  1. A JSON file whose path is specified by the
//     GOOGLE_APPLICATION_CREDENTIALS environment variable.
//     For workload identity federation, refer to
//     https://cloud.google.com/iam/docs/how-to#using-workload-identity-federation on
//     how to generate the JSON configuration file for on-prem/non-Google cloud
//     platforms.
//  2. A JSON file in a location known to the gcloud command-line tool.
//     On Windows, this is %APPDATA%/gcloud/application_default_credentials.json.
//     On other systems, $HOME/.config/gcloud/application_default_credentials.json.
//  3. On Google App Engine standard first generation runtimes (<= Go 1.9) it uses
//     the appengine.AccessToken function.
//  4. On Google Compute Engine, Google App Engine standard second generation runtimes
//     (>= Go 1.11), and Google App Engine flexible environment, it fetches
//     credentials from the metadata server.
func FindDefaultCredentialsWithParams(ctx context.Context, params CredentialsParams) (*Credentials, error) {
	// Make defensive copy of the slices in params.
	params = params.deepCopy()

	// First, try the environment variable.
	const envVar = "GOOGLE_APPLICATION_CREDENTIALS"
	if filename := os.Getenv(envVar); filename != "" {
		creds, err := readCredentialsFile(ctx, filename, params)
		if err != nil {
			return nil, fmt.Errorf("google: error getting credentials using %v environment variable: %v", envVar, err)
		}
		return creds, nil
	}

	// Second, try a well-known file.
	filename := wellKnownFile()
	if b, err := os.ReadFile(filename); err == nil {
		return CredentialsFromJSONWithParams(ctx, b, params)
	}

	// Third, if we're on a Google App Engine standard first generation runtime (<= Go 1.9)
	// use those credentials. App Engine standard second generation runtimes (>= Go 1.11)
	// and App Engine flexible use ComputeTokenSource and the metadata server.
	if appengineTokenFunc != nil {
		return &Credentials{
			ProjectID:   appengineAppIDFunc(ctx),
			TokenSource: AppEngineTokenSource(ctx, params.Scopes...),
		}, nil
	}

	// Fourth, if we're on Google Compute Engine, an App Engine standard second generation runtime,
	// or App Engine flexible, use the metadata server.
	if metadata.OnGCE() {
		id, _ := metadata.ProjectID()
		return &Credentials{
			ProjectID:   id,
			TokenSource: computeTokenSource("", params.EarlyTokenRefresh, params.Scopes...),
		}, nil
	}

	// None are found; return helpful error.
	return nil, fmt.Errorf("google: could not find default credentials. See %v for more information", adcSetupURL)
}

GKE 上のワークロードの認証

さて、前置きが長くなりましたが、ここからが本題の GKE 上で実行されているワークロードの認証についてです。上述した方法とクライアントライブラリを用いた GKE 上における認証方法について記します。加えて、要件次第で生じる不都合についても言及し、上述した方法ではなく "GKE Workload Identity のススメ" に入っていきます。

実行環境に認証情報を配置するパターン

このパターンでは、あらかじめエクスポートした IAM SA を K8s Secret リソースとして GKE 環境にデプロイし、Pod にマウントします。実施方法についてのドキュメントはこちらです。

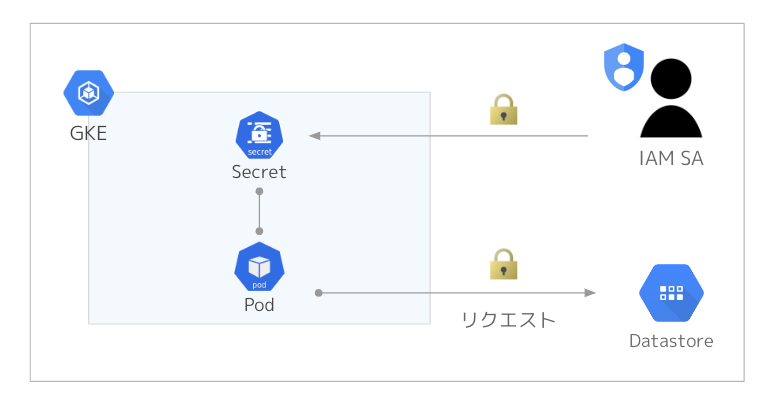

GKE 上で IAM SA キーを Secret として Pod にマウント/使用し GCP サービスにアクセスする例

こちらの方法は以下のセキュリティ的な観点で非推奨とされています。

IAM SA キーの有効期限が長く、手動でログローテーションが必要な点
エクスポートした IAM SA の流出リスク

GKE ノード（GCE）に関連付いた IAM SA の認証情報を利用するパターン

では GKE ノードに関連付いた IAM SA の認証情報の利用するパターンではどうでしょう？
GKE ノードには GCE デフォルトの IAM SA または ユーザーが作成した IAM SA を関連付けることができます。

GKE 上でメタデータサーバーから、関連付いた IAM SA の認証情報を取得し GCP サービスにアクセスする例

一見良さそうですが、欠点があります。この方式だと、同じ GKE ノードにデプロイされるワークロード全てで同一の IAM SA が使用されることとなるため、Pod A、B いずれにも権限を付与することができます。例えば、Pod B からは Datastore のアクセス権限が不要な場合、これは、最小権限の原則 に反することになります。

また GKE ノード作成時に IAM SA を指定しない場合、GCE デフォルトの IAM SA が使用されますが、これは広範なアクセス権があり、Kubernetes Engine クラスタの実行には権限が過剰になります。
参考：最小限の権限の Google サービスアカウントを使用する

理想的には、Pod A と Pod B それぞれに、適切なスコープのアクセス権限を付与すること望まれます。そこで Workload Identity が必要となります。

Workload Identity のススメ

Workload Identity とは

Workload Identity 連携は外部ワークロード（AWS, Azure AD, Kubernetes クラスタ) に GCP サービスへのアクセス権を IAM SA を介して付与する仕組みです。

この仕組みを GKE で用いることで、GKE 上で "IAM SA と K8s サービスアカウント（以下、K8s SA）を連携し、GKE 上のワークロードを個別の IAM SA として実行可能" になります。参考：Workload Identity(GKE)

Workload Identity では大きく 2 つのポイントがあります。1つ目は、IAM SA と K8s SA を関連付けること。2つ目は、GKE メタデータサーバーを利用することです。

Workload Identity を使うためには、GKE クラスタで Workload Identity の有効化を行う必要があります。執筆段階においては、Autopilot ではデフォルトで有効化されていますが、Standard は作成時または、作成後に有効化する必要があります。参考：Workload Identityを有効にする

IAM SA と K8s SA を関連付ける

GKE の Workload Identity では K8s SA の annotation として以下を付与することで、K8s SA と IAM SA を関連付けることができます。
※ 加えて、IAM Policy Binding を作成する必要がありますが Workload Identity 実践編で後述します。

iam.gke.io/gcp-service-accoun=<IAM SA名>@<GCPのPJID>.iam.gserviceaccount.com

これは実際に K8s SA のマニフェストを見ると分かりやすいです。以下が Workload Identity で用いる K8s SA のマニフェストファイルのサンプルです。

apiVersion: v1
kind: ServiceAccount
metadata:
  annotations:
    iam.gke.io/gcp-service-account: iam-sa-k8snovice@<GCPのPJID>.iam.gserviceaccount.com
  name: sa-k8snovice
  namespace: k8snovice

Workload Identity により、GKE クラスタにおける namespace k8snovice の K8s SA sa-k8snovice を IAM SA iam-sa-k8snovice と関連付けることを意味します。

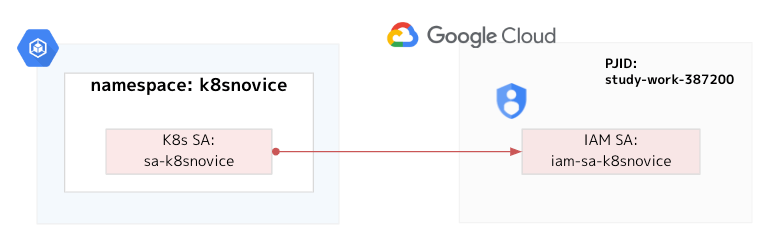

Workload Identity(GKE) で K8s SA と IAM SA を関連付ける

GKE メタデータサーバーを利用する

GKE メタデータサーバーは大変便利なコンポーネントです。GKE の Workload Identity では GKE メタデータサーバーを利用することで、K8s SA から関連付いた IAM SA の認証情報の取得を行うことができます。

Workload Identity を有効化すると、GKE メタデータサーバーが　DaemonSet として各 GKE ノードにデプロイされ、また、前述したクライアントライブラリからの問い合わせ先が、GKE メタデータサーバーになります。
GKE メタデータサーバーは、クライアントライブラリからメタデータサーバーへのエンドポイントのリクエスト http://metadata.google.internal/ をインターセプトします。従って、Workload Identity の制約事項にもあるように、Workload Identity を GKE で有効化した場合、既存の Compute Engine の IAM SA を使った認証はできなくなるので注意です。

K8s SA sa-k8snovice を使用して作成された Pod は、IAM SA iam-sa-k8snovice の認証情報を GKE メタデータサーバーから取得することができます。（下図。GKE メタデータサーバーの理解のため、一部コンポーネントを省略して図示しています。）

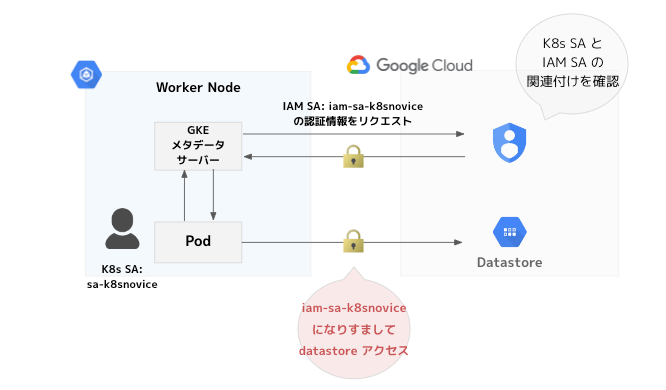

GKE メタデータサーバーを使った　K8s SA と IAM SA の関連付け

Workload Identity の実践

それでは、実際に GKE クラスタ上で Workload Identity を試してみましょう。

Workload Identity の準備

既存の GKE クラスタで Workload Identity を有効化

$ gcloud container clusters update <cluster name> \
    --region=asia-northeast1-a \
    --workload-pool=<project id>.svc.id.goog

既存のノードプールで Workload Identity を有効化 ※ メタデータエンドポイントが GKE メタデータサーバーになることに注意

$ gcloud container node-pools update <nodepool name> \
    --cluster=<cluster name> \
    --region=asia-northeast1-a \
    --workload-metadata=GKE_METADATA

K8s SA と IAM SA の作成

# namespace 作成
$ kubectl create namespace k8snovice

# service account 作成
$ kubectl create serviceaccount sa-k8snovice --namespace k8snovice

# IAM サービスアカウントの作成
$ gcloud iam service-accounts create iam-sa-k8snovice --project=<project id>

# IAM サービスアカウントにロールの付与
$ gcloud projects add-iam-policy-binding <project id> \
    --member "serviceAccount:iam-sa-k8snovice@<project id>.iam.gserviceaccount.com" \
    --role "roles/datastore.user" # iam-sa-k8snovice に datastore ユーザ権限を付与

K8s SA と IAM SA の IAM Policy Binding の作成

# K8s SA と IAM SA のバインド
$ gcloud iam service-accounts add-iam-policy-binding iam-sa-k8snovice@<project id>.iam.gserviceaccount.com \
    --role roles/iam.workloadIdentityUser \
    --member "serviceAccount:<project id>.svc.id.goog[k8snovice/sa-k8snovice]"

# SA に IAM SA にアノテーションする
$ kubectl annotate serviceaccount sa-k8snovice \
    --namespace k8snovice \
    iam.gke.io/gcp-service-account=iam-sa-k8snovice@<project id>.iam.gserviceaccount.com

これで、GKE における Workload Identity の準備は完了です。次節で実際に Pod に K8s SA を付与して datastore にアクセスをしてみましょう。

K8s SA: sa-k8snovice 有無の Pod から datastore へアクセス

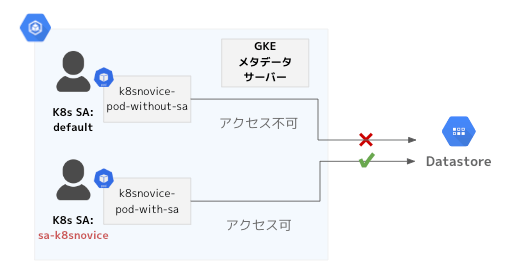

以下のように K8s SA sa-k8snovice を付与した Pod と、デフォルト K8s SA default を付与した Pod を用意します。sa-k8snovice は Workload Identity により、"roles/datastore.user" 権限を持つ IAM SA iam-sa-k8snovice と関連付いています。

datastore にはあらかじめデータ " Hi! Kubernetes Novice 😇 " を登録しておきました！

kubectl get po -nk8snovice
NAME                       READY   STATUS    RESTARTS   AGE
k8snovice-pod-with-sa      1/1     Running   0          11h
k8snovice-pod-without-sa   1/1     Running   0          11h

各 Pod の中から、GKE メタデータサーバーに認証情報を問い合わせ、その認証情報を使って、datastore に HTTP リクエストを送信してみます。

k8snovice-pod-with-sa の場合、

# sh 実行
$ kubectl exec -it k8snovice-pod-with-sa -nk8snovice -- sh

# GKE メタデータサーバーから認証情報の取得
$ ACCESS_TOKEN=`curl \
   "http://metadata.google.internal/computeMetadata/v1/instance/service-accounts/default/token" \
   -H "Metadata-Flavor: Google" | jq -r '.access_token'`

# datastore へアクセス
$ curl -X POST -H "Authorization: Bearer $ACCESS_TOKEN" -H "Content-Type: application/json" -d '{"partitionId": {"projectId": "study-work-387200"},"readOptions": {"readConsistency": "EVENTUAL"},"query": {"kind": [{"name": "entity_k8snovice"}],"limit": 1}}' "https://datastore.googleapis.com/v1/projects/study-work-387200:runQuery" | jq -r '.batch.entityResults[].entity'
{
  "key": {
    "partitionId": {
      "projectId": "study-work-387200"
    },
    "path": [
      {
        "kind": "entity_k8snovice",
        "name": "00003f5a-9666-452a-800d-024b9e148cba"
      }
    ]
  },
  "properties": {
    "CreatedAt": {
      "timestampValue": "2023-05-27T14:07:00.904486Z"
    },
    "Value": {
      "stringValue": "Hi! Kubernetes Novice 😇"
    }
  }
}

無事、GKE メタデータから取得した認証情報を使って、datastore からデータを取得することができました。

k8snovice-pod-without-saの場合、

# sh 実行
$ kubectl exec -it k8snovice-pod-without-sa -nk8snovice -- sh

# 認証情報の取得
$ ACCESS_TOKEN=`curl \
   "http://metadata.google.internal/computeMetadata/v1/instance/service-accounts/default/token" \
   -H "Metadata-Flavor: Google" | jq -r '.access_token'`

# datastore へアクセス
$ curl -X POST -H "Authorization: Bearer $ACCESS_TOKEN" -H "Content-Type: application/json" -d '{"partitionId": {"projectId": "study-work-387200"},"readOptions": {"readConsistency": "EVENTUAL"},"query": {"kind": [{"name": "entity_k8snovice"}],"limit": 1}}' "https://datastore.googleapis.com/v1/projects/study-work-387200:runQuery"
{
  "error": {
    "code": 403,
    "message": "Missing or insufficient permissions.",
    "status": "PERMISSION_DENIED"
  }
}

PERMISSION_DENIED となり、意図通り K8s SA sa-k8snovice を付与していない Pod からの datastore のアクセスを拒否することができました！
これにより同じ GKE ノードのワークロードでも個別に GCP サービスへのアクセス権限をきめ細かく付与できることがわかりました 🎉

Workload Identity の発展

先ほどの K8s SA と IAM SA の関連付けはイメージのため幾つかの認証フローを簡略化しています。最後にもう少しだけ解像度を上げて、GKE の Workload Identityの全体像について説明します。

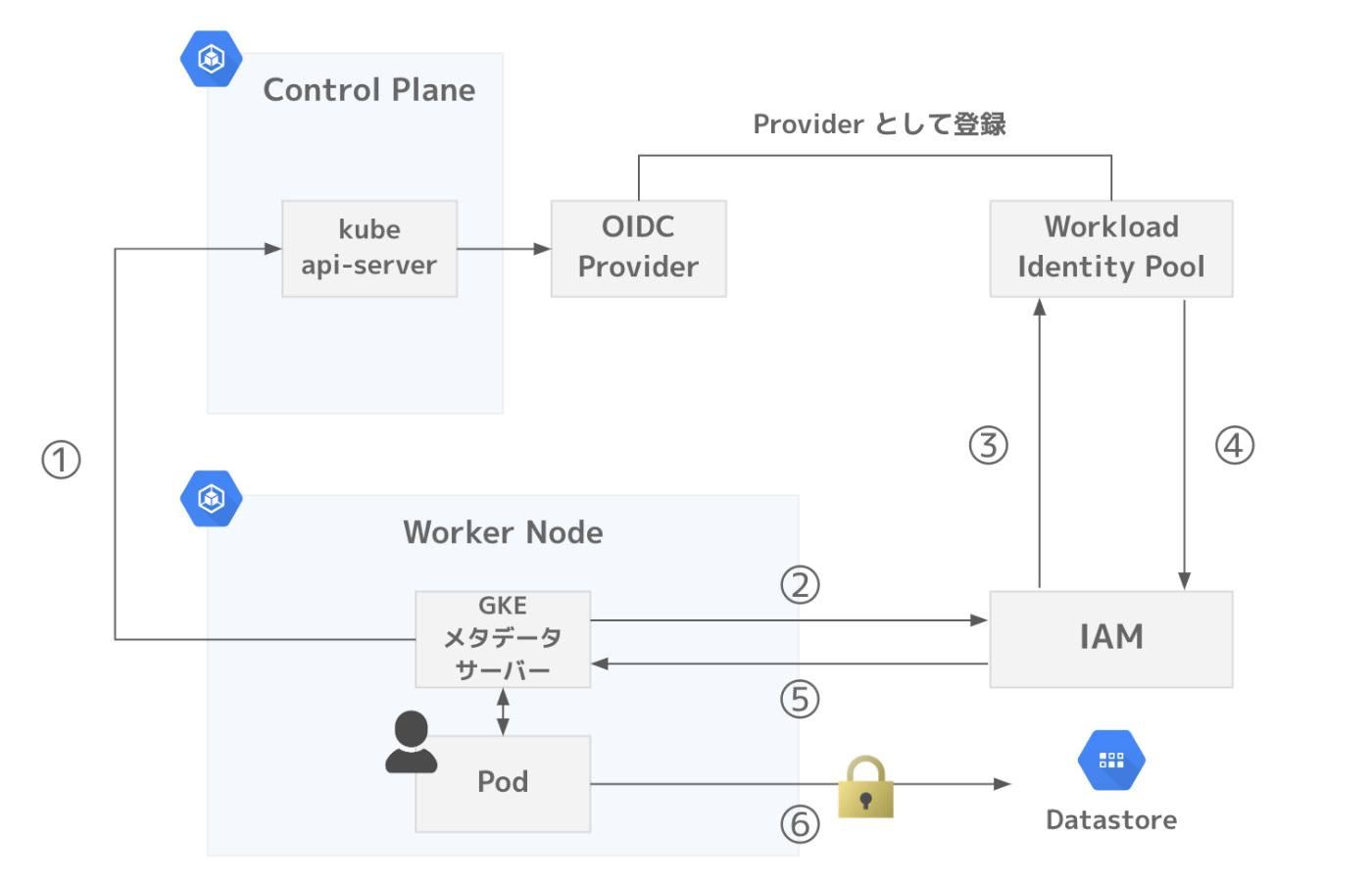

K8s SA: sa-k8snovice の Pod が、datastore にアクセスするとき、GKE メタデータサーバーを介して、次のような認証フローで認証情報を取得します。

①: GKE メタデータサーバーは Control Plane の OIDC Provider から sa-k8snovice の JWT を取得
- OIDC Provider は、Workload Identity を有効化するときに作成される、Workload Identity Pool に Provider として登録される
②: GKE メタデータサーバーは、JWT を使って、IAM に IAM SA iam-sa-k8snovice の認証情報をリクエスト
③: IAM は JWT を OIDC Provider に検証した上で、K8s SA: sa-k8snovice と IAM SA iam-sa-k8snovice の紐付けを、Workload Identity Pool の IAM Policy Binding で確認する
- IAM SA には roles/iam.workloadIdentityUser というロールを付与して、Workload Identity による借用を許可しておきます
④-⑤: IAM SA: iam-sa-k8snovice の認証情報を GKE メタデータサーバーに返却
⑥: アプリケーション（K8s SA: sa-k8snovice) は IAM SA: iam-sa-k8snovice になりすますことで、GKE サービス（datastore) にアクセス

内部を理解しようとするとややこしいですが、実際ユーザーからはPod (アプリケーション) が GKE メタデータサーバーに問い合わせることで、K8s SA に関連した IAM SA の認証情報が取得できるように見えます。簡単に言うと GKE メタデータサーバーがよしなにやってくれています。

※ GKE メタデータサーバーの実装は公開されておらず、幾つかの情報（Cloud Next'19 や記事など）を集めて描いたフローなので正確でない記載を含む可能性があります。誤りに気づかれた際は、お知らせいただけると幸いです！

まとめ

GKE で実行されるワークロードから GCP サービスに安全にアクセスするためには "Workload Identity" を使うと簡単に行うことができます。
GCP が提供する GKE メタデータサーバーなどの仕組みを使うことで内部の動きを気にせずに、K8s SA と IAM SA を関連づけることができることを紹介しました。

イベントの紹介

本記事は、Kubernetes Novice Tokyo #26 のライトニングトークの内容をまとめたものです。
そちらも併せてご確認いただけますと幸いです！

発表スライドはこちらです！

また、類似して AWS サービスへアクセスする際に用いる「IRSA」について書かれた（by @minorun365）本記事も大変参考になるので、宣伝させていただきます！上記イベンにも登壇されています！

GKE のワークロードから GCP サービスへ安全にアクセスする〜 Workload Identity 入門〜

初めに

クライアントライブラリと Application Default Credentials

特定のパスに存在する認証情報（JSON ファイル)を使用する

Compute Engine に関連付いたサービスアカウントを使用する

GKE 上のワークロードの認証

実行環境に認証情報を配置するパターン

GKE ノード（GCE）に関連付いた IAM SA の認証情報を利用するパターン

Workload Identity のススメ

Workload Identity とは

IAM SA と K8s SA を関連付ける

GKE メタデータサーバーを利用する

Workload Identity の実践

Workload Identity の準備

K8s SA: sa-k8snovice 有無の Pod から datastore へアクセス

Workload Identity の発展

まとめ

イベントの紹介

参考資料

Discussion

初めに

クライアント ライブラリと Application Default Credentials

特定のパスに存在する認証情報（JSON ファイル)を使用する

Compute Engine に関連付いたサービスアカウントを使用する

GKE 上のワークロードの認証

実行環境に認証情報を配置するパターン

GKE ノード（GCE）に関連付いた IAM SA の認証情報を利用するパターン

Workload Identity のススメ

Workload Identity とは

IAM SA と K8s SA を関連付ける

GKE メタデータサーバーを利用する

Workload Identity の実践

Workload Identity の準備

K8s SA: sa-k8snovice 有無の Pod から datastore へアクセス

Workload Identity の発展

まとめ

イベントの紹介

参考資料

Discussion

クライアントライブラリと Application Default Credentials
