23.ElastiCache ServerlessをCloudFormationで動かしてみる試み

2024/08/17に公開

AWS

CloudFormation

ElastiCache

tech

0.やりたいこと

ElastiCache ServerlessをCloudFormationで立てたい

1.必要設定項目の確認

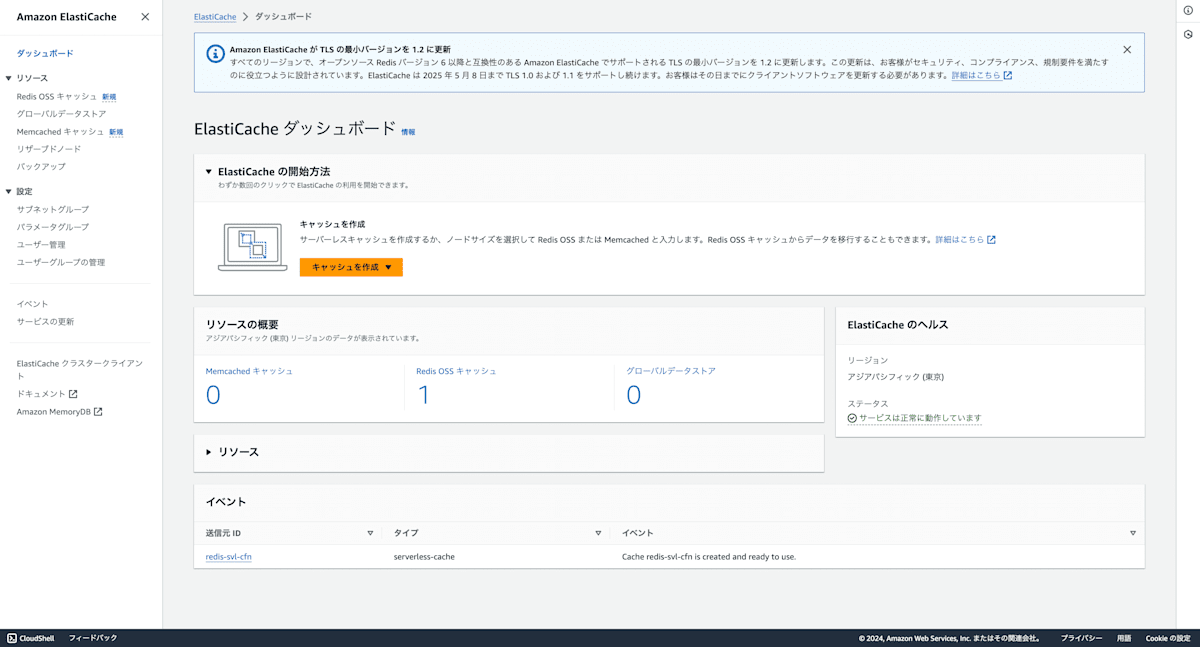

マネジメントコンソールを確認

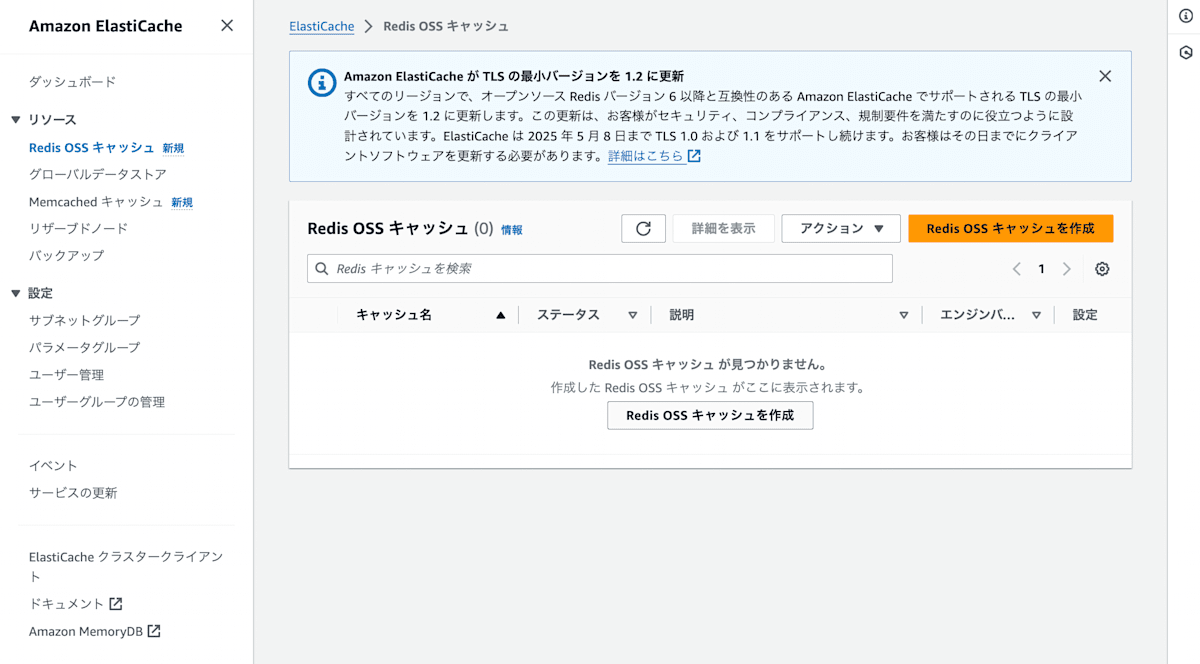

Topページから Redis OSS キャッシュを作成

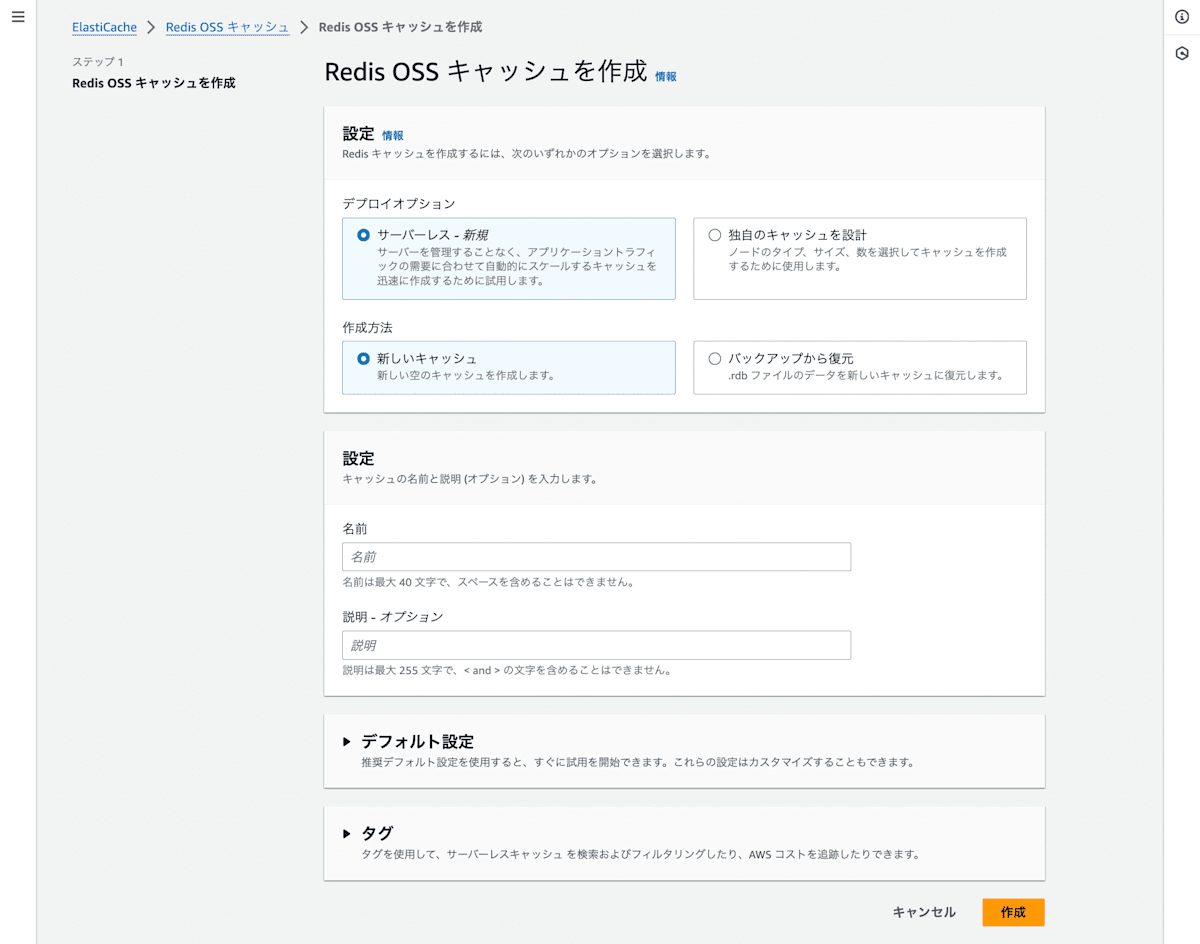

名前だけ入力すれば作成できそう

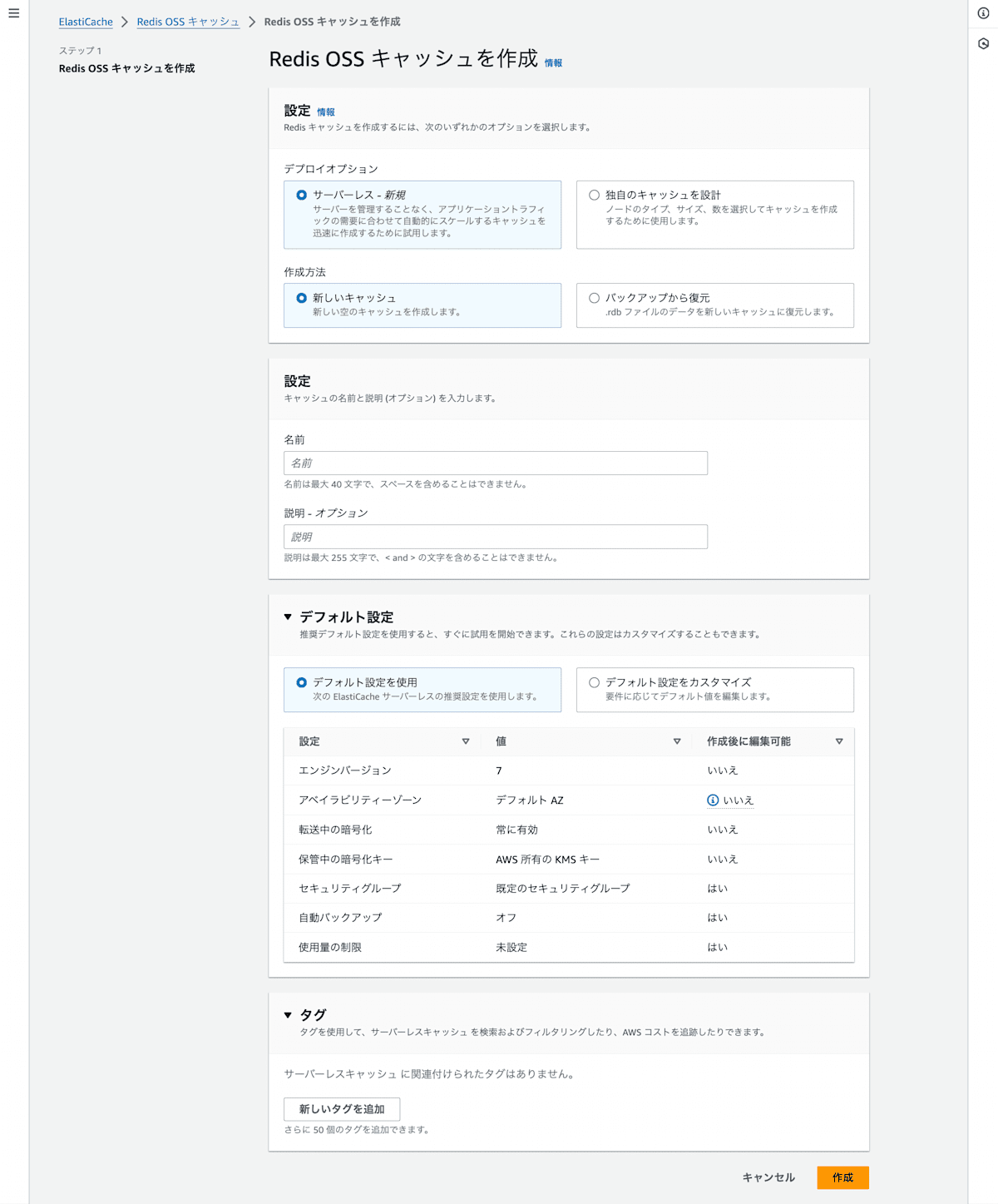

デフォルト設定を開いてみる

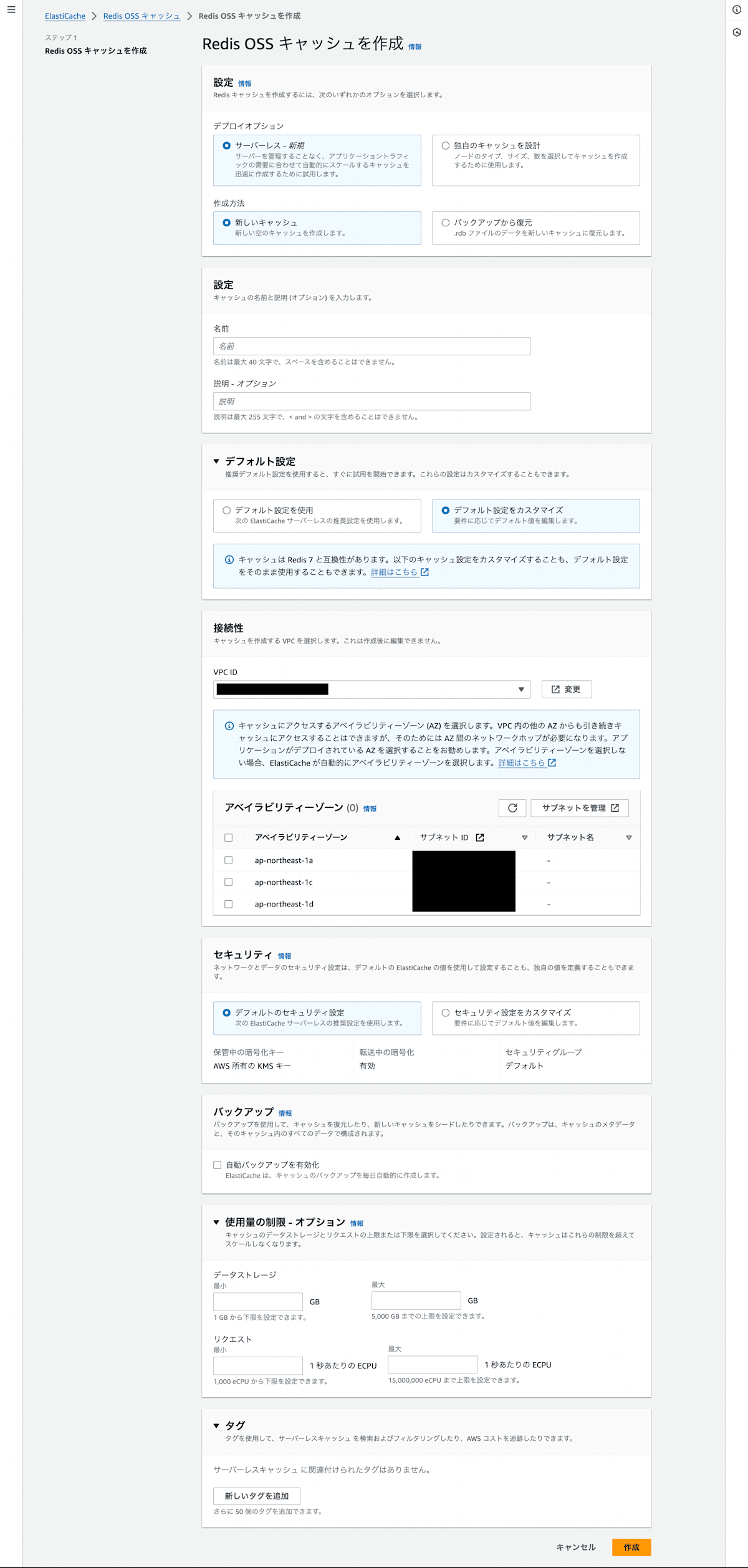

デフォルト設定をカスタマイズにするとこんな感じ

AWS CloudFormationのUser Guide

プロパティをテーブルにしてみる

プロパティ名	説明	必須かどうか	タイプ	更新時の影響
`CacheUsageLimits`	サーバーレスキャッシュの使用制限。	No	`CacheUsageLimits`	影響なし
`DailySnapshotTime`	毎日のキャッシュスナップショット作成時間。	No	文字列 (String)	影響なし
`Description`	サーバーレスキャッシュの説明。	No	文字列 (String)	影響なし
`Endpoint`	キャッシュノードへの接続に必要な情報。読み取り専用。	No	`Endpoint`	影響なし
`Engine`	互換性のあるエンジン。	Yes	文字列 (String)	置換が必要
`FinalSnapshotName`	削除前に取得される最終スナップショットの名前。	No	文字列 (String)	影響なし
`KmsKeyId`	データ保存に使用されるAWS KMSキーのID。	No	文字列 (String)	置換が必要
`MajorEngineVersion`	互換性のあるエンジンバージョン番号。	No	文字列 (String)	置換が必要
`ReaderEndpoint`	キャッシュノードへの接続に必要な情報。読み取り専用。	No	`Endpoint`	影響なし
`SecurityGroupIds`	関連するEC2セキュリティグループのID。	No	文字列 (String)の配列	影響なし
`ServerlessCacheName`	サーバーレスキャッシュの一意識別子。	Yes	文字列 (String)	置換が必要
`SnapshotArnsToRestore`	スナップショットからのデータ復元用ARN。	No	文字列 (String)の配列	置換が必要
`SnapshotRetentionLimit`	スナップショット保持数設定。	No	整数 (Integer)	影響なし
`SubnetIds`	サブネットIDが指定されていない場合、デフォルトのサブネットが選択される。	No	文字列 (String)の配列	置換が必要
`Tags`	追加されるタグのリスト。	No	`Tag` の配列	影響なし
`UserGroupId`	関連するユーザーグループの識別子。	No	文字列 (String)	影響なし

CacheUsageLimits

プロパティ名	説明	データ型	必須	更新時の影響
`DataStorage`	キャッシュの最大データストレージ容量（ギガバイト単位）	`DataStorage`	No	影響なし
`ECPUPerSecond`	キャッシュが1秒間に消費できるElastiCache Processing Units (ECPU) の数	`ECPUPerSecond`	No	影響なし

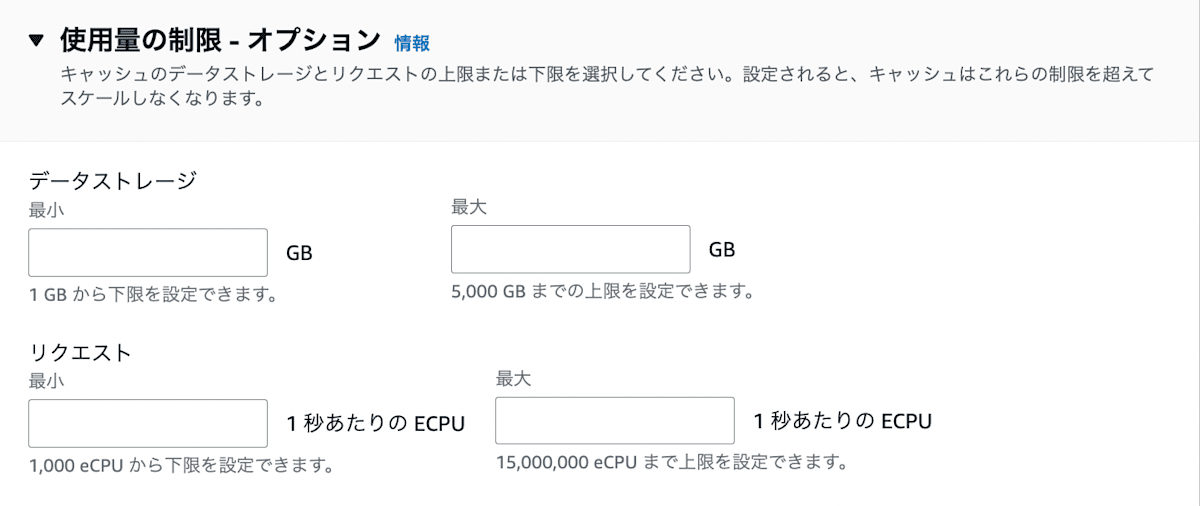

DataStoregeとECPUPerSecondについてはUser Guide上明記していないが、マネージメントコンソール上に値の範囲の記載あり

プロパティ名単位最小最大

DataStorage GB 1 5,000

ECPUPerSecond ECPU 1,000 15,000,000

プロパティ名	単位	最小	最大
DataStorage	GB	1	5,000
ECPUPerSecond	ECPU	1,000	15,000,000

DataStorage

プロパティ名	説明	データ型	必須	更新時の影響
`Maximum`	キャッシュが使用できるデータストレージの上限	Integer	No	影響なし
`Minimum`	キャッシュが使用できるデータストレージの下限	Integer	No	影響なし
`Unit`	ストレージの測定単位（GB）	String	Yes	影響なし

ECPUPerSecond

プロパティ名	説明	データ型	必須	更新時の影響
`Maximum`	キャッシュが1秒間に消費できるECPUの上限	Integer	No	影響なし
`Minimum`	キャッシュが1秒間に消費できるECPUの下限	Integer	No	影響なし

Endpoint

プロパティ名	説明	必須かどうか	タイプ	更新時の影響
`Address`	クライアントが接続するエンドポイントのアドレス。この値は読み取り専用です。	No	文字列 (String)	影響なし
`Port`	クライアントが接続するエンドポイントのポート。この値は読み取り専用です。	No	整数 (Integer)	影響なし

2.CloudFormationから作成

elasticache_serverless.yaml

AWSTemplateFormatVersion: "2010-09-09"
Description: CloudFormation template for creating an AWS ElastiCache Serverless Redis.

Resources:
  # VPC for ElastiCache
  ElastiCacheVPC:
    Type: AWS::EC2::VPC
    Properties:
      CidrBlock: 10.0.0.0/16
      EnableDnsSupport: true
      EnableDnsHostnames: true
      Tags:
        - Key: Stack
          Value: elasticache_serverless

  # Subnets for ElastiCache
  ElastiCacheSubnet1:
    Type: AWS::EC2::Subnet
    Properties:
      AvailabilityZone: !Select [0, !GetAZs ]
      CidrBlock: 10.0.1.0/24
      VpcId: !Ref ElastiCacheVPC
      Tags:
        - Key: Stack
          Value: elasticache_serverless

  ElastiCacheSubnet2:
    Type: AWS::EC2::Subnet
    Properties:
      AvailabilityZone: !Select [1, !GetAZs ]
      CidrBlock: 10.0.2.0/24
      VpcId: !Ref ElastiCacheVPC
      Tags:
        - Key: Stack
          Value: elasticache_serverless

  # Security Group for ElastiCache
  ElastiCacheSecurityGroup:
    Type: AWS::EC2::SecurityGroup
    Properties:
      GroupDescription: "Security group for ElastiCache"
      SecurityGroupIngress:
        - IpProtocol: tcp
          FromPort: 6379
          ToPort: 6379
          CidrIp: 0.0.0.0/0 # Replace with a more restrictive CIDR range if necessary
      VpcId: !Ref ElastiCacheVPC
      Tags:
        - Key: Stack
          Value: elasticache_serverless

  ElastiCacheServerless:
    Type: AWS::ElastiCache::ServerlessCache
    Properties:
      CacheUsageLimits:
        DataStorage:
          Maximum: 1
          Unit: GB
        ECPUPerSecond:
          Maximum: 1000
      Description: desc
      Engine: redis
      MajorEngineVersion: 7
      SecurityGroupIds:
        - !Ref ElastiCacheSecurityGroup
      ServerlessCacheName: redis-svl-cfn
      SubnetIds:
        - !Ref ElastiCacheSubnet1
        - !Ref ElastiCacheSubnet2
      Tags:
        - Key: Stack
          Value: elasticache_serverless

stackの作成

$ aws cloudformation create-stack \
  --profile <my-profile> \
  --stack-name ElastiCacheServerless \
  --template-body file://elasticache_serverless.yaml

3.後片付け

$ aws cloudformation delete-stack \
  --profile <my-profile> \
  --stack-name ElastiCacheServerless \

4.料金

https://calculator.aws/#/createCalculator/ElastiCache

データストレージ料金 + ECPU 料金 で出せる

リージョンは東京

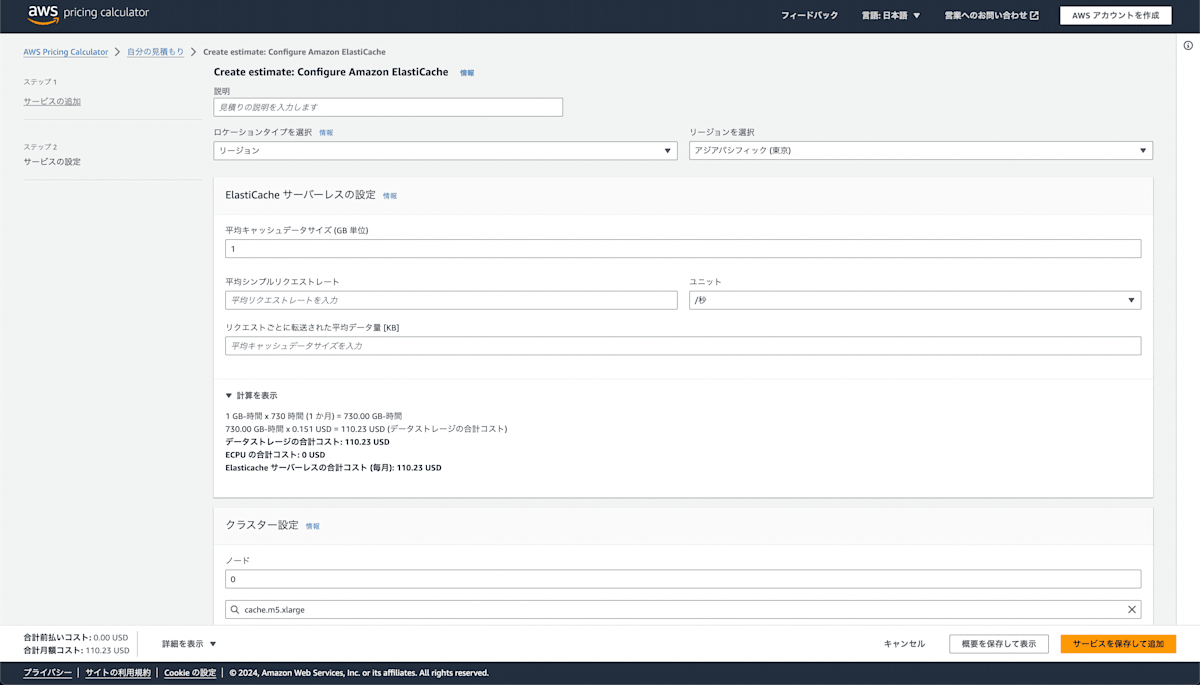

データストレージ料金だけ入れてみる（最低が1GBなので1からしか入力できない）

最小のデータストレージ料金だけで110.23 USD
- 為替を150円/$として 110.23 x 150 = 16,534.5円

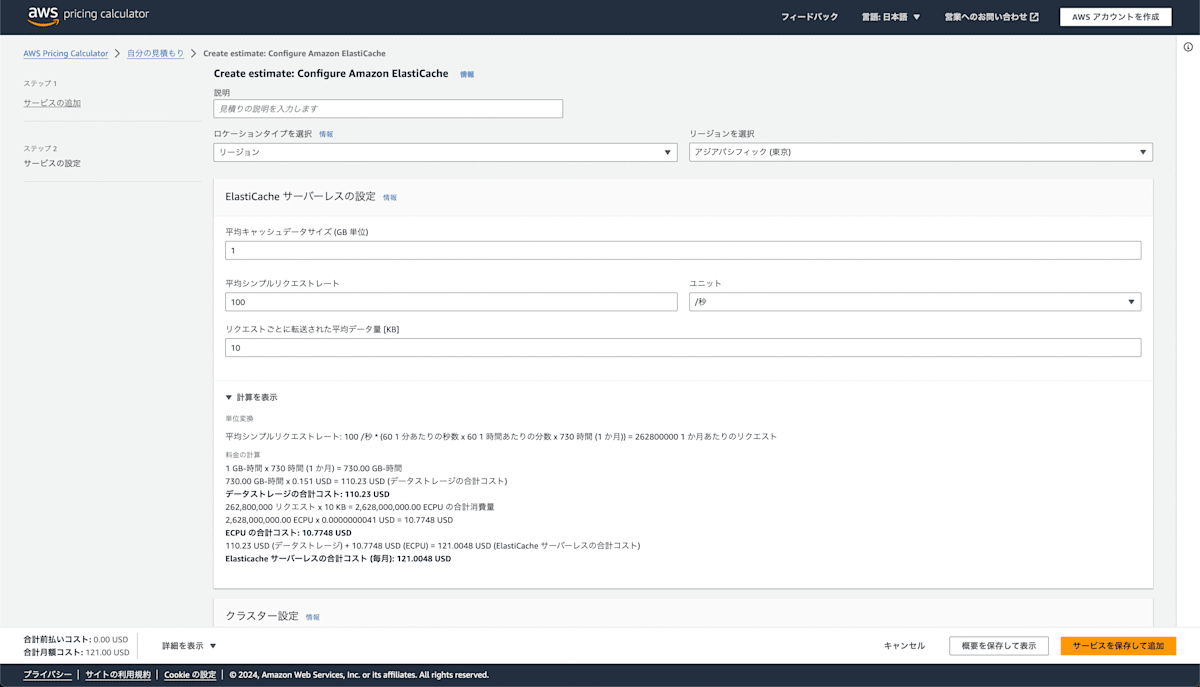

ECPUも入れてみる
- 平均シンプルリクエストレート(秒)を100
- リクエストごとに転送された平均データ量 [KB]を10とした時
- 10.7748 USD
- 為替を150円/$として 10.7748 x 150 = 1,616.22円

合計月額コスト

110.23 USD (データストレージ) + 10.7748 USD (ECPU) = 121.0048 USD (ElastiCache サーバーレスの合計コスト)
為替を150円/$として 121.0048 x 150 = 18,150.72円

5.気になったこと

データストレージ料金はストレージを1GBも使わなくても発生するのかどうか

検証

1時間程度何もしないで放置してみる

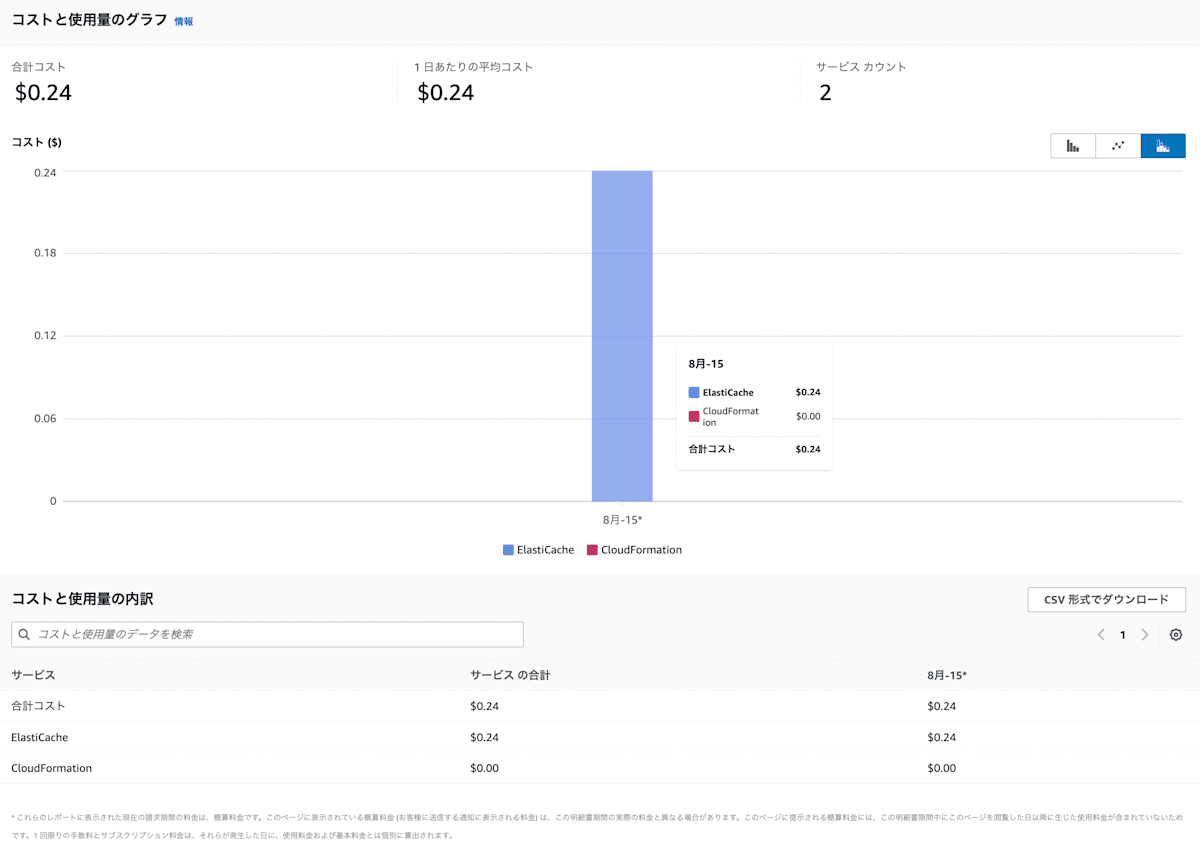

結果

$0.24
- 為替を150円/$として 0.24 x 150 = 36円

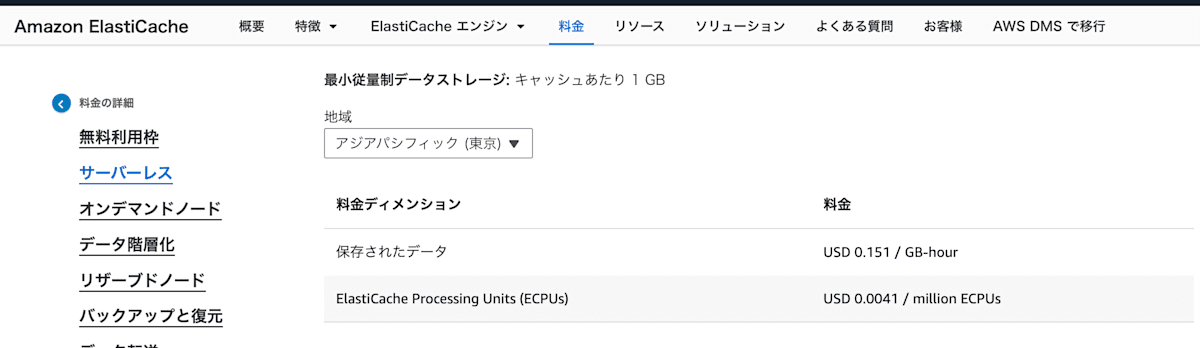

東京リージョンだとUSD 0.151 / GB-hourなのでおおよそ金額感合致

素朴な疑問

データストレージをMaximum: 1にしていたから1GB分の料金だった？
とすると、Maximum: 2にすれば2GB分の料金になる？

DataStorage:
          Maximum: 1

追加検証

DataStorageを2にした時に、何もしなくても2GBの料金が発生するかどうか

DataStorage:
-          Maximum: 1
+          Maximum: 2

作成は東京リージョンだと少し高いので バージニア北部 で作成

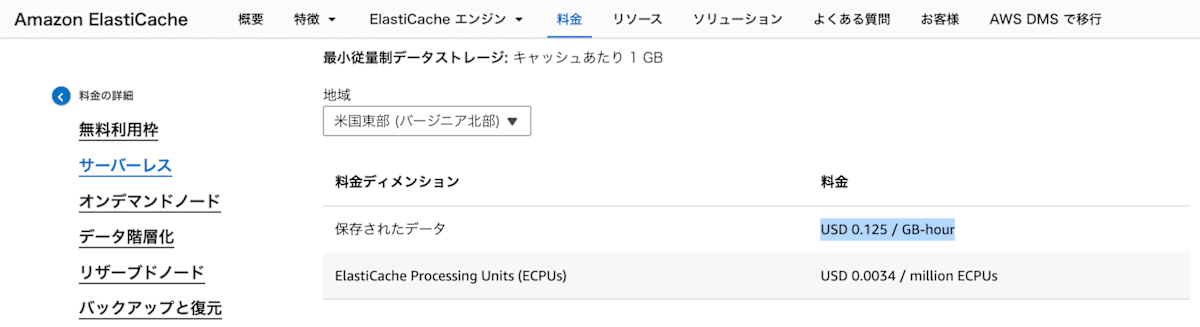

- バージニア北部だとUSD 0.125 / GB-hour

スタックの作成

$ aws cloudformation create-stack \
  --profile <my-profile> \
  --region us-east-1 \
  --stack-name ElastiCacheServerless \
  --template-body file://elasticache_serverless.yaml

推測

何もしなくてもMaximum分のコストが発生する
つまり、1時間程度放置して USD 0.125 x 2 = USD 0.25 の金額感になる想定

確認

$ aws elasticache describe-serverless-caches \
  --profile <my-profile> \
  --region us-east-1 \
  | jq .ServerlessCaches.[].CacheUsageLimits.DataStorage

{
  "Maximum": 2,
  "Unit": "GB"
}

削除

小一時間したら削除

$ aws cloudformation delete-stack \
  --profile <my-profile> \
  --region us-east-1 \
  --stack-name ElastiCacheServerless

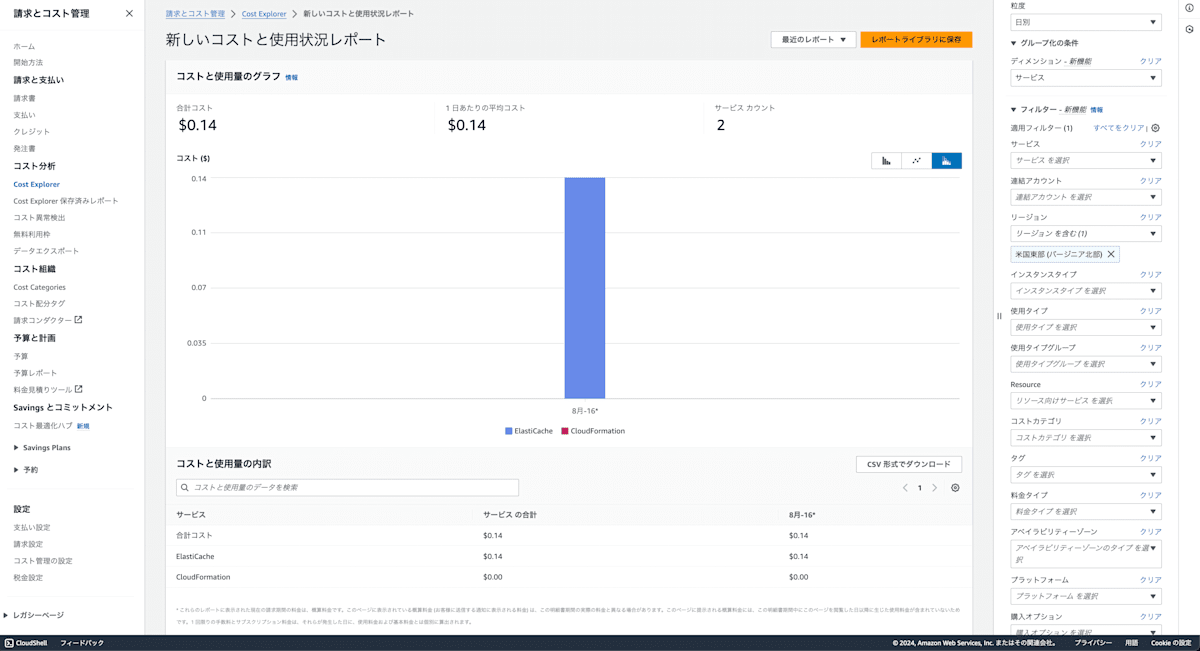

結果

この結果だけを見ると1GB分の利用料しかかかっていないので、もしかするとMinimum1GBはデフォルトで発生するけど、そこからは段階的に1GB毎の従量課金のような体系になっているのかなんなのか

6.まとめ

データストレージ料金はMaximumで設定した時間あたりの金額、ストレージを実際に使わなくてもコストは発生する
