Let's Apple Vision Pro! Sampleから学ぶPolySpatialのXR機能紹介

2024/05/07に公開
Unity
#
visionOS
#
applevisionpro
tech

こんにちは、サイバーエージェントのXR研究所のイワケンです。

「社内外にXRを啓蒙し、事業のタネを作る」をミッションにXRの体験会、勉強会、プロトタイピング、開発プロジェクトなどを行っています。

この記事では、UnityのPolySpatialのSampleからvisionOS向けのXR機能の紹介を行います。(社内visionOS勉強会で発表した内容をZennに記事化しました)

実装方法については概要のみの紹介とさせていただきます。
Apple Vision Proでの実機での動作も共有します。


Mixed RealityのSample

開発環境

私が検証した開発閑居はこちらです。

ツール バージョン
Apple M2,Sonoma 14.4.1
Unity 2022.3.18f1
PolySpatial 1.1.6
Xcode 15.3
visionOS 1.2

ドキュメントはこちら。PolySpatial visionOS 1.1.6の場合

  • An Apple Silicon Mac
  • Unity2022.3.18以上
  • Xcode 15.2以上
  • visionOS 1.0以上

Unity PolySpatial開発の前提の話

Unity PolySpatialとは

UnityでvisionOS向けアプリを作成するためのパッケージです。
visionOS向けのプロジェクトのビルドをUnityエディタから行います。

  • ① Mixed Reality
    • Volume
    • Immersive Space
  • ② Virtual Reality - Fully Immersive
  • ③ Windowed Apps

のアプリパターンを作成できます。


引用:UNITE2023 Unity PolySpatial + visionOS について知っておきたいすべてのこと

本記事では ②Mixed Reality に該当するアプリパターンのSampleを紹介します。

VolumesとSpacesの違い


引用:WWDC2023,Get started with building apps for spatial computing

Apple Vision ProにはVolumesとSpacesの2つのアプリパターンがあります。

  • ① Volumes (Shared,Bounded)
    • 箱型で他のアプリと共存できる
    • ARkitの機能は使えない
    • 入力は3DTouchに限定
  • ② Spaces (Exclusive,Unbounded)
    • そのアプリ単体の空間になる
    • ARkitの機能が使用可能
      • 平面検知
      • ハンドトラッキング
      • etc...

Sampleを眺めてXR機能紹介

Sampleの習得の仕方

Package Managerを通じて、もしくはmanifest.jsonに直接書き込む形で

manifest.json
{
  "dependencies": {
    "com.unity.polyspatial": "1.1.6",
    "com.unity.polyspatial.visionos": "1.1.6",
    "com.unity.polyspatial.xr": "1.1.6",
    ...
  }
}

を追加します。するとPackage ManagerにPolySpatial系のパッケージが追加されます。

PolySpatialのSampleを選ぶとSampleをimportできます！

SampleのScene一覧

  • Balloon Gallery (紹介)
  • CharacterWalker
  • ImageTracking (紹介)
  • Manipulation (紹介)
  • Meshing
  • MixedReality (紹介)
  • ProjectLauncher
  • SpatialUI
  • SwiftUI
  • XRIDebug

Sampleには以上のSceneが含まれています。本記事ではXR機能を説明するために4つのSceneを取り上げて説明します。

  • Balloon Gallery
  • ImageTracking
  • Manipulation
  • MixedReality

概要

  • Sharedモード
  • 風船を3DTouchしたら割る
    • 注視+ピンチによる選択
    • 直接タッチによる選択

実装ポイント

3DTouchの実装

参考になるポイントは

  • UnityEngine.InputSystem.EnhancedTouch.TouchのTouch.activeTouchesでタッチ情報を獲得
  • Unity.PolySpatial.InputDevicesのEnhancedSpatialPointerSupport.GetPointerState()にてvisionOSのタッチ情報を取得
  • InputSystem.LowLevelの
    • SpatialPointerKind.IndirectPinchで注視+ピンチによる選択
    • SpatialPointerKind.Touchで直接タッチによる選択
GalleryInputManager.cs(一部抜粋)
using Unity.PolySpatial.InputDevices;
using UnityEngine;
using UnityEngine.InputSystem.EnhancedTouch;
using UnityEngine.InputSystem.LowLevel;
using Touch = UnityEngine.InputSystem.EnhancedTouch.Touch;
using TouchPhase = UnityEngine.InputSystem.TouchPhase;

public class GalleryInputManager : MonoBehaviour{
    void OnEnable()
    {
        EnhancedTouchSupport.Enable();
    }
    void Update()
    {
        var activeTouches = Touch.activeTouches;

        if (activeTouches.Count > 0)
        {
            var primaryTouchData = EnhancedSpatialPointerSupport.GetPointerState(activeTouches[0]);
            if (activeTouches[0].phase == TouchPhase.Began)
            {
                // allow balloons to be popped with a poke or indirect pinch
                if (primaryTouchData.Kind == SpatialPointerKind.IndirectPinch || primaryTouchData.Kind == SpatialPointerKind.Touch)
                {
                    var balloonObject = primaryTouchData.targetObject;
                    if (balloonObject != null)
                    {
                        if (balloonObject.TryGetComponent(out BalloonBehavior balloon))
                        {
                            balloon.Pop();
                        }
                    }
                }
            }
        }
    }
}

Manipulation

概要

  • Sharedモード
  • 注視したら色が変わる
  • つまむと掴める

実装ポイント

オブジェクトを注視すると色が変わる機能

  • VisionOSHoverEffectコンポーネント
    • PolySpatial Componentの1つ。対象のオブジェクトに付与する
    • 目線を注視すると色が変わる。
    • MeshRendererとColliderのComponentが必要
    • 実装の中身は見れない (注視先の情報は取得できない)

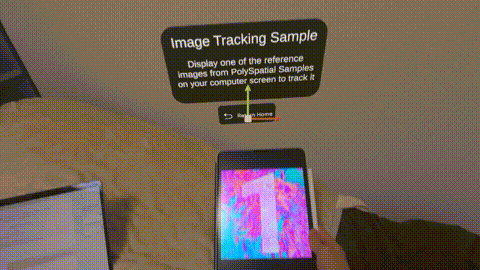

ImageTracking

概要

  • Exclusive/Unboundedモード
  • 画像を認識したら、オブジェクトを生成し追従する

実装ポイント

  • ARFoundationのARTracked Image ManagerでOK
  • PolySpatial特有の実装はなし

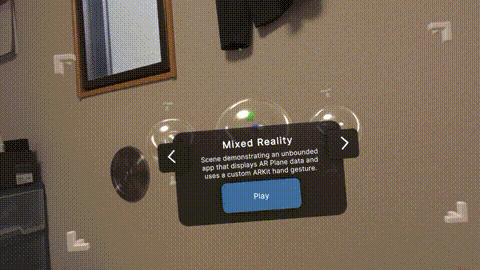

MixedReality

概要

  • Exclusive/Unboundedモード
  • 壁や床を平面検出
  • ハンドトラッキング
  • ピンチしたらオブジェクト生成

実装ポイント

平面検知はARFoundation

  • ARFoundationのARPlaneManagerコンポーネントを追加するだけ

ハンドトラッキングはXRHands

  • 26個の関節のTransformを取得可能
  • Sampleでは、親指のTipと人差し指のTipの距離を毎フレーム計算し、一定の距離以下ならObjectを生成する実装


https://docs.unity3d.com/Packages/com.unity.xr.hands@1.4/manual/hand-data/xr-hand-data-model.html

目線は取得できないけど、カメラの向きは取れる

  • Cameraのpositionから、Cameraのforward方向にRayを生成する実装
PlaceOnPlane.cs
    [SerializeField]
    Transform m_CameraTransform;
    [SerializeField]
    GameObject m_HeadPoseReticle;
    GameObject m_SpawnedHeadPoseReticle;
    RaycastHit m_HitInfo;
    void Update()
    {
        if (Physics.Raycast(new Ray(m_CameraTransform.position, m_CameraTransform.forward), out m_HitInfo))
        {
            if (m_HitInfo.transform.TryGetComponent(out ARPlane plane))
            {
                m_SpawnedHeadPoseReticle.transform.SetPositionAndRotation(m_HitInfo.point, Quaternion.FromToRotation(m_SpawnedHeadPoseReticle.transform.up, m_HitInfo.normal));
            }
        }
    }

まとめ

  • Unity PolySpatialでは3種類のアプリパターンを開発できる
    • ① Mixed Reality
    • ② Virtual Reality - Fully Immersive
    • ③ Windowed Apps
  • Mixed Realityアプリは、Shared(Bounded)モードとExclusive(Unbounded)モードがあり、Exclusive(Unbounded)モードではARkitの機能が使用可能
  • 機能開発については、XR汎用パッケージ
    • ARFoundation
    • Input System
    • XR Hands
  • を活用しつつ、visionOS固有の機能はPolySpatialを使用する
