CCNP-ENARSI_ルーティング

Router(config)# ip route 宛先 転送先 AD値 permanent

• 宛先：通信の送信先
• 転送元：通信の発信元（自ルータのインターフェイスなど）
• AD値：任意のアドミニストレーティブディタンス値を指定（デフォルトは1）
• permanent：転送元がダウンしてもルーティング情報が残るようにする場合に設定する
  参考リンク：スタティックルーティングとは

宛先の指定方法

ホストルート・ネットワークルート・デフォルトルートの3種類

ホストルート

(config)# ip route 192.168.1.1 255.255.255.255 10.1.1.1

• ホストアドレスへの経路を設定する
• サブネットマスクに255.255.255.255を設定する

ネットワークルート

(config)# ip route 192.168.1.1 255.255.255.0 10.1.1.1

• ネットワークアドレスへの経路を設定する
• サブネットマスクに255.255.255.0を設定する

デフォルトルート

(config)# ip route 0.0.0.0 0.0.0.0 10.1.1.1

• 未知へのネットワークへの経路を設定する
• 宛先・サブネットにそれぞれ0.0.0.0 0を設定する

転送先の指定方法

直接接続スタティックルート

(config)#ip route 192.168.1.0 255.255.255.0 Serial 1/1

• 転送先に出力インターフェイスのみを指定する方法
• ポイントツーポイントのような場合に設定する

再帰スタティックルート

(config)#ip route 192.168.1.0 255.255.255.0 10.1.1.1

• 転送先にネクストホップアドレスのみを指定する方法

完全指定スタティックルート

(config)#ip route 192.168.1.0 255.255.255.0　Serial 1/1 10.1.1.1

• 転送先に出力インターフェイス・ネクストホップアドレスを指定する方法

• ダイナミックルーティングで経路情報を取得できない場合にスタティックルーティングを有効にする手法
• ダイナミックルーティングよりも高いAD値を設定する

(config)#router ルーティングプロトコル
(config-router)#network アドレス　ワイルドカードマスク

• ルーティングプロトコル：有効にするプロトコルを指定する（RIP・OSPFなど）
• アドレス：ネットワークアドレスまたはIPアドレスなど
• ワイルドカードマスク：アドレスを読み取るためにワイルドカードマスクを設定する

ディスタンスベクタ型

局所的に経路情報を交換する方式
代表例はRIPなど

リンクステート型

全体のネットワーク情報を把握してから設定する方式
代表例はOSPFなど

拡張ディスタンスベクタ

ディスタンスベクタ型とリンクステート型のそれぞれのメリットを組み合わせた方式
別名：ハイブリッド型
代表例はEIGRPなど

参考リンク：OSPF - Link State Routing

経路情報の一覧表

情報源は大別して下記3つ

1. インターフェイスに設定したIPアドレス
   • UP/UPになっているインターフェイスにIPアドレス（コード：L）
   • UP/UPになっているインターフェイスのネットワークアドレス（コード：C）
2. スタティックルーティングによる手動設定
   • 手動設定した経路情報（コード：S）
     ※ただし、転送に使用するインターフェイスがUP/UPになっていない場合は表示されない
3. ルーティングプロトコルによる動的な学習
   • OSPFなどルーティングプロトコルによる学習による経路情報（コード：Oなど）

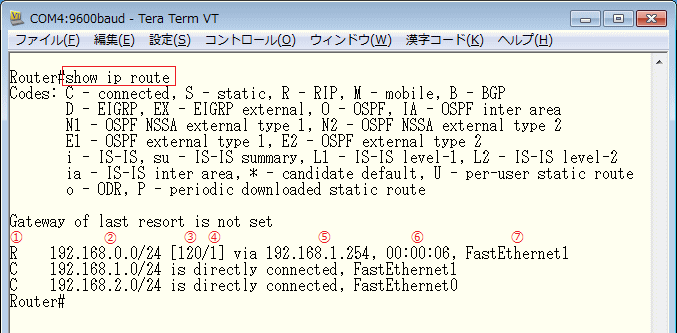

引用元：Routing Table

1. ルート情報元
2. 宛先ネットワーク・プレフィックス長
3. AD値
4. メトリック
5. ネクストホップアドレス
6. 宛先ルートの学習時間
7. 出力インターフェイス

1. ロンゲストマッチ（最長一致）
2. AD値
3. メトリック
