はじめに

M5StickC Plusを使ってプログラムを開発するため、開発環境を構築します。開発環境はいろいろな種類がありますが、ここではArduino IDEを使用します。

開発環境やドライバはWindows版を使用します。

Arduino IDEのダウンロード

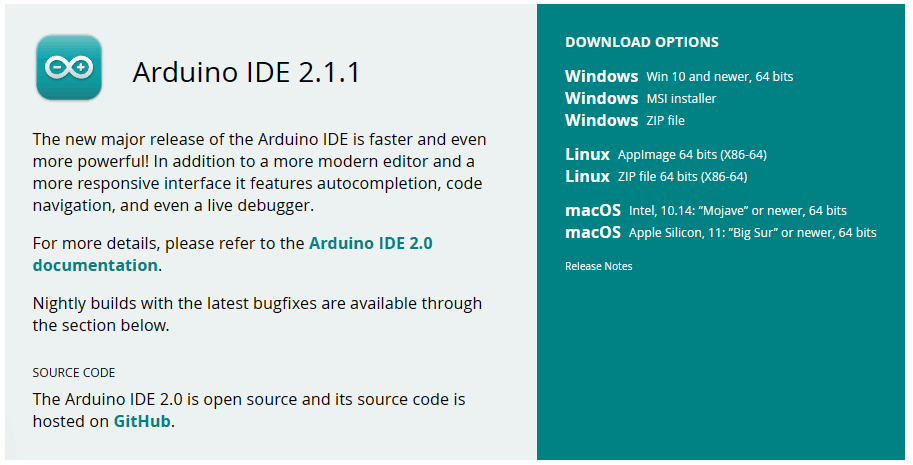

Arduino IDEは公式ホームページからダウンロードできます。
https://www.arduino.cc/en/main/software

ここでは、画面右側にある[Windows AIP file]をダウンロードし、解凍します。

23/7/22時点では Ver2.1.1です。

USBシリアルドライバのインストール

Arduino IDEで開発した場合、M5StickC Plusへの書き込みにはシリアルドライバのインストールが必要です。USBシリアルドライバは以下からダウンロードできます。
https://m5stack.com/pages/download

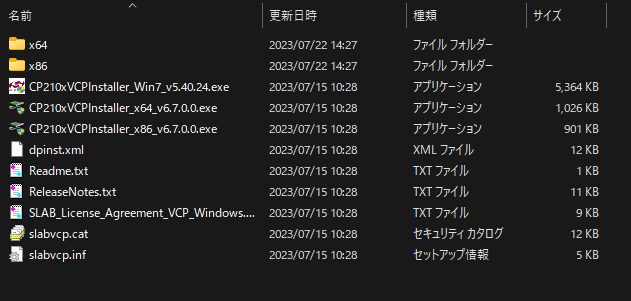

上のホームページから「CP210x_VCP_Windows」をダウンロードします。

インストール用の実行ファイルは、Windowsの環境に合わせて64bit版か32bit版か選択します。
64bit版の場合、23/7/22時点では[CP210xVCPInstaller_x64_v6.7.0.0.exe]です。

Arduino IDEの起動

Arduino IDEの解凍が終わったら、[Arduino.exe]を実行し、Arduino IDEを起動します。
初回起動時にセキュリティの警告が表示されることがありますが、「アクセスを許可する」をクリックします。
起動画面は以下です。

Arduino IDEを起動したら、M5StickC PlusをUSBケーブルでパソコンと繋ぎます。USBシリアルドライバが正常にインストールされていれば、M5StickC Plusを接続シルトArduino IDEのシリアルポートの項目にシリアルポート番号が表示されるので、プログラムを書き込む前にシリアルポートを選択します。

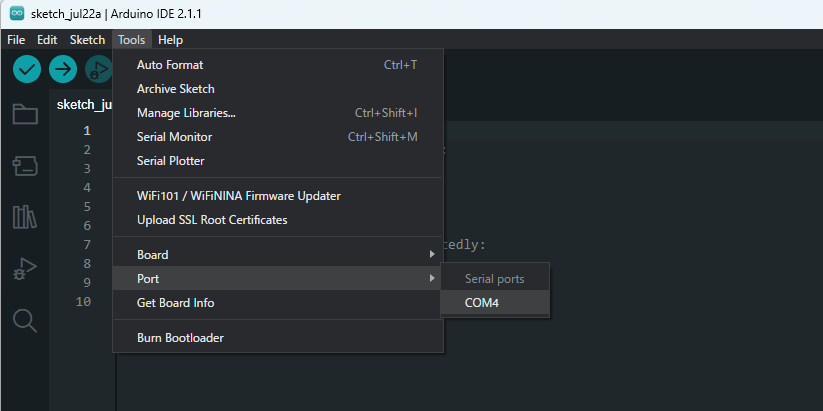

以下の画面ではシリアルポートCOM4を選択します。

M5Stack Basicのボード定義のインストール

Arduino IDEでM5StickC Plusの開発をするための準備として、ボード定義のインストールが必要です。ダウンロード先の情報は環境設定に入っていないため、指定する必要があります。

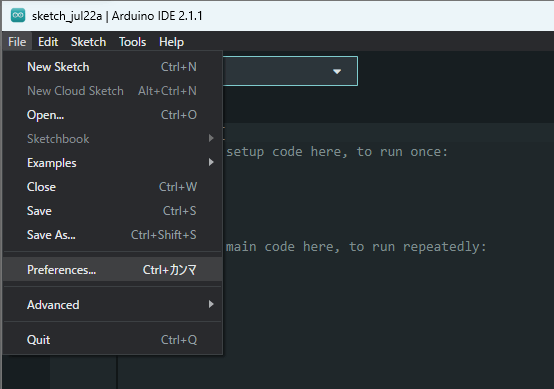

Arduino メニューバーの[File]-[Preferences]を選択します。

Settingタブの下のほうにAdditional boards manager URLsに以下のアドレスを入力します。

https://m5stack.oss-cn-shenzhen.aliyuncs.com/resource/arduino/package_m5stack_index.json

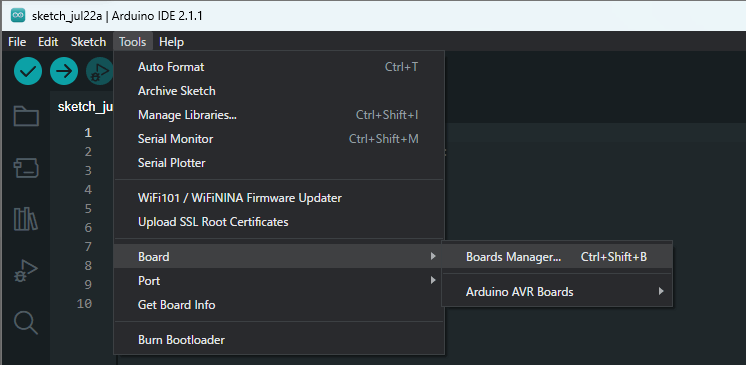

[OK]をクリックし、次にM5Stackのボード定義のダウンロードとインストールを行います。[Tools]-[Board]-[Boards Manager]をクリックします。

ボードマネージャーを開いたら、左側の検索窓に[m5stack]を入力します。[M5Stack by M5Stack official]という項目が表示されたら[INSTALL]をクリックします。
バージョンは最新で、23/7/22現在 2.0.7です。
