chip8. タッチ操作でカメラを動かす(追加)

2024/10/12に公開

Rust

gamedev

bevy

idea

はじめに

2024/10/12時点の内容です。

rustc 1.81.0
bevy 0.14.2
bevyは開発初期段階のOSSで、まだまだ破壊的なアップデートが入ります。
でも、面白いですよ。

前回

chip7. キー、マウス、ゲームパッドでカメラを動かす

タッチ操作を追加

入力の4つ目としてタッチ操作を追加しました。カメラの動きとの対応は下表のとおりです。

カメラの動き	キー	マウス	タッチ	ゲームパッド
仰角アップ	上矢印	右ボタン＆下へ移動	一本指を下へ	十字ボタン上／左スティック上
仰角ダウン	下矢印	右ボタン＆上へ移動	一本指を上へ	十字ボタン下／左スティック下
右回り込み	右矢印	右ボタン＆左へ移動	一本指を左へ	十字ボタン右／左スティック右
左回り込み	左矢印	右ボタン＆右へ移動	一本指を右へ	十字ボタン左／左スティック左
ズームイン	Ｚ	ホイール下回転	二本指を開く	左ショルダーボタン／左トリガー
ズームアウト	Ｘ	ホイール上回転	二本指を閉じる	右ショルダーボタン／右トリガー

キーとゲームパッドはカメラを動かす感覚、マウスとタッチは対象を動かす感覚。
個人の主観により操作の向きが逆になっています (^_^;) 。

タッチのピンチイン／ピンチアウト

以下を組み合わせれば、指2本の間の距離を計ることができ、その距離が伸び縮みする変化量deltaを知ることができるので、ピンチイン／ピンチアウトを実現できます。

タッチで指2本の場合、Res<Touches>の中にはIDが違う2つのTouchが含まれています。
Touchには、指の位置を取得するメソッドtouch.position()とtouch.previous_position()があって、それぞれ現在の位置と前回の位置をVec2型で返します。
Vec2型には2点間の距離を求めるメソッドVec2_a.distance(Vec2_b)があります。

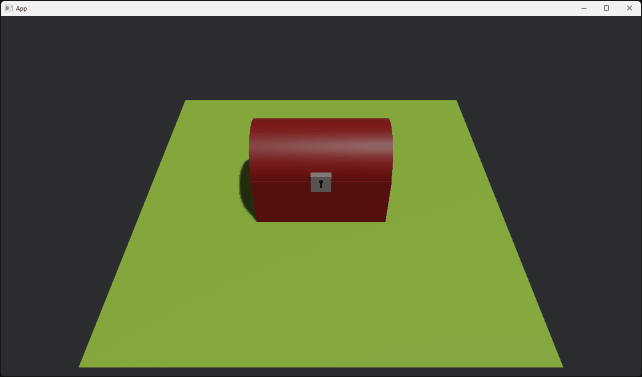

4つのデバイス入力でカメラを動かす

※ブラウザで操作できるWASM版はこちら

一本指で上下左右、二本指でピンチイン／ピンチアウト
main.rsは前回とほぼ同じ（utils::HashMapのuseが増えただけ）。
move_camera.rsにタッチ操作のコードを追加しています。
spawn_chest3d.rsは前回・前々回と全く同じ。

main.rs

//external crates
use bevy::
{   prelude::*,
    log::LogPlugin,
    color::palettes::*,
    input::mouse::{ MouseMotion, MouseWheel },
    utils::HashMap,
};

//standard library
use std::f32::consts::{ TAU, PI }; //360°、180°

//internal sub-modules
mod spawn_chest3d;  //3Dオブジェクトのspawn
use spawn_chest3d::*;
mod move_camera;    //極座標カメラの移動
use move_camera::*;

//メイン関数
fn main() -> AppExit
{   App::new()
        .add_plugins
        (   DefaultPlugins //アプリの基本的な面倒を見てもらう
                .set( LogPlugin { filter: "error".into(), ..default() } ),
        )
        .add_systems( Startup, spawn_chest3d )    //3Dオブジェクトを作る
        .add_systems( Update, move_orbit_camera ) //極座標カメラを動かす
        .run()
}

move_camera.rs

use super::*;

//極座標の型
#[derive( Clone, Copy )]
pub struct Orbit
{   r    : f32, //中心とカメラの距離
    theta: f32, //中心から見たカメラの垂直角度θ
    phi  : f32, //中心から見たカメラの水平角度Φ
}

impl Orbit
{   //極座標から直交座標へ変換
    pub fn into_vec3( self ) -> Vec3
    {   let x = self.r * self.theta.sin() * self.phi.sin();
        let y = self.r * self.theta.cos() * -1.0;
        let z = self.r * self.theta.sin() * self.phi.cos();
        Vec3::new( x, y, z )
    }
}

//極座標カメラのComponent
#[derive( Component )]
pub struct OrbitCamera { pub orbit: Orbit }

impl Default for OrbitCamera
{   fn default() -> Self
    {   Self { orbit: Orbit { r: 2.5, theta: PI * 0.75, phi: 0.0 } }
    }
}

//極座標カメラを動かす
pub fn move_orbit_camera
(   mut qry_camera: Query<( &mut OrbitCamera, &mut Transform )>,
    time: Res<Time>,
    //Key
    input_key: Res<ButtonInput<KeyCode>>,
    //Mouse
    input_mouse: Res<ButtonInput<MouseButton>>,
    mut evt_mouse_motion: EventReader<MouseMotion>,
    mut evt_mouse_wheel : EventReader<MouseWheel>,
    //Touch
    touches: Res<Touches>,
    //Gamepad
    input_button: Res<ButtonInput<GamepadButton>>,
    gamepads    : Res<Gamepads>,
    axis_stick  : Res<Axis<GamepadAxis>>,
    axis_button : Res<Axis<GamepadButton>>,
)
{   //準備
    let Ok ( ( mut camera, mut transform ) ) = qry_camera.get_single_mut() else { return };
    let orbit = &mut camera.orbit;
    let time_delta = time.delta().as_secs_f32() * 2.0;
    let ( mut dy, mut dx, mut dz ) = ( vec![], vec![], vec![] );

    //--------------------------------------------------------------------------
    //キー入力による変化量
    input_key.get_pressed().for_each
    (   | &keycode |
        match keycode
        {   KeyCode::ArrowUp    => dy.push(  time_delta ), //上
            KeyCode::ArrowDown  => dy.push( -time_delta ), //下
            KeyCode::ArrowRight => dx.push(  time_delta ), //右
            KeyCode::ArrowLeft  => dx.push( -time_delta ), //左
            KeyCode::KeyX       => dz.push(  time_delta ), //ズームイン
            KeyCode::KeyZ       => dz.push( -time_delta ), //ズームアウト
            _ => (),
        }
    );

    //--------------------------------------------------------------------------
    //マウスの右ボタンが押されている場合の変化量
    if input_mouse.pressed( MouseButton::Left )
    {   evt_mouse_motion.read().for_each
        (   | mouse_motion |
            {   dy.push( mouse_motion.delta.y *  0.01 ); //上下
                dx.push( mouse_motion.delta.x * -0.01 ); //左右
            }
        );
    }

    //マウスホイールによる変化量
    evt_mouse_wheel.read().for_each( | wheel | { dz.push( wheel.y * 0.2 ); } );

    //--------------------------------------------------------------------------
    //タッチ操作による変化量
    let mut map = HashMap::new();
    for touch in touches.iter()
    {   let id = touch.id();
        let mut val = ( touch.delta(), touch.position(), touch.previous_position() );
        if let Some ( ( delta, _, _ ) ) = map.get( &id ) { val.0 += *delta; }
        map.insert( id, val );
    }
    match map.len()
    {   1 => //一本指
        {   let ( delta, _, _ ) = map.values().next().unwrap();
            dy.push( delta.y *  0.01 ); //上下
            dx.push( delta.x * -0.01 ); //左右
        }
        2 => //二本指（ピンチ）
        {   let mut vals = map.values();
            let ( _, first_now , first_old  ) = vals.next().unwrap();
            let ( _, second_now, second_old ) = vals.next().unwrap();

            let distance_now = first_now.distance( *second_now );
            let distance_old = first_old.distance( *second_old );
            let delta = distance_old - distance_now;

            dz.push( delta * 0.01 ); //ズーム（ピンチイン／ピンチアウト）
        }
        _ => ()
    }

    //--------------------------------------------------------------------------
    //ゲームパッドのボタン（十字＆ショルダー）による変化量
    input_button.get_pressed().for_each
    (   | &button |
        match button
        {   GamepadButton { gamepad: _, button_type: GamepadButtonType::DPadUp       } => dy.push(  time_delta ), //上
            GamepadButton { gamepad: _, button_type: GamepadButtonType::DPadDown     } => dy.push( -time_delta ), //下
            GamepadButton { gamepad: _, button_type: GamepadButtonType::DPadRight    } => dx.push(  time_delta ), //右
            GamepadButton { gamepad: _, button_type: GamepadButtonType::DPadLeft     } => dx.push( -time_delta ), //左
            GamepadButton { gamepad: _, button_type: GamepadButtonType::RightTrigger } => dz.push(  time_delta ), //ズームイン
            GamepadButton { gamepad: _, button_type: GamepadButtonType::LeftTrigger  } => dz.push( -time_delta ), //ズームアウト
            _ => (),
        }
    );

    //ゲームパッドのスティック＆トリガー（アナログ入力）による変化量
    gamepads.iter().for_each
    (   | gamepad |
        {   let stick_y = GamepadAxis { gamepad, axis_type: GamepadAxisType::LeftStickY };
            let stick_x = GamepadAxis { gamepad, axis_type: GamepadAxisType::LeftStickX };
            if let Some ( value ) = axis_stick.get( stick_y ) { dy.push( value * time_delta ); } //上下
            if let Some ( value ) = axis_stick.get( stick_x ) { dx.push( value * time_delta ); } //左右

            let button_r = GamepadButton { gamepad, button_type: GamepadButtonType::RightTrigger2 };
            let button_l = GamepadButton { gamepad, button_type: GamepadButtonType::LeftTrigger2  };
            if let Some ( value ) = axis_button.get( button_r ) { dz.push(  value * time_delta ); } //ズームイン
            if let Some ( value ) = axis_button.get( button_l ) { dz.push( -value * time_delta ); } //ズームアウト
        }
    );

    //--------------------------------------------------------------------------
    //変化量の平均値を極座標に加える
    dy.retain( |&y| y != 0.0 );
    dx.retain( |&x| x != 0.0 );
    dz.retain( |&z| z != 0.0 );
    if ! dy.is_empty() { orbit.theta += dy.iter().sum::<f32>() / dy.len() as f32; }
    if ! dx.is_empty() { orbit.phi   += dx.iter().sum::<f32>() / dx.len() as f32; }
    if ! dz.is_empty() { orbit.r     += dz.iter().sum::<f32>() / dz.len() as f32; }

    //オーバーフローを修正する
    orbit.r = orbit.r.clamp( 1.0, 3.0 );
    orbit.theta = orbit.theta.clamp( PI * 0.55, PI * 0.95 );
    orbit.phi = orbit.phi.rem_euclid( TAU ); //0.0 <= phi < TAU.abs()

    //カメラの位置と姿勢を更新する
    *transform = Transform::from_translation( orbit.into_vec3() ).looking_at( Vec3::ZERO, Vec3::Y );
}

spawn_chest3d.rs （これは前回・前々回のソースコードと同じ）

spawn_chest3d.rs

use super::*;

//3Dオブジェクトを作る
pub fn spawn_chest3d
(   mut cmds: Commands,
    mut meshes: ResMut<Assets<Mesh>>,
    mut materials: ResMut<Assets<StandardMaterial>>,
)
{   //3Dカメラとライトをspawnする
    let camera = OrbitCamera::default();
    let camera_vec3 = camera.orbit.into_vec3();
    cmds.spawn( ( Camera3dBundle::default(), camera ) )
        .insert( Transform::from_translation( camera_vec3 ).looking_at( Vec3::ZERO, Vec3::Y ) );

    let light_vec3 = Vec3::new( 30.0, 100.0, 40.0 ); //ライトの位置
    let illuminance = 3000.0; //ライトの明るさ
    let shadows_enabled = true; //影の描画アリ
    cmds.spawn( DirectionalLightBundle::default() )
        .insert( DirectionalLight { illuminance, shadows_enabled, ..default() } )
        .insert( Transform::from_translation( light_vec3 ).looking_at( Vec3::ZERO, Vec3::Y ) );

    //地面
    cmds.spawn( PbrBundle::default() )
        .insert( meshes.add( Plane3d::new( Vec3::Y, Vec2::splat( 1.0 ) ) ) )
        .insert( Transform::from_translation( Vec3::ZERO ) )
        .insert( materials.add( Color::Srgba( css::YELLOW_GREEN ) ) );

    //宝箱
    cmds.spawn( PbrBundle::default() ) //透明な親を作る
        .insert( materials.add( Color::NONE ) )
        .insert( Transform::from_translation( Vec3::Y * 0.5 ) )
        .with_children //子の中に鍵付き宝箱を作る
        (   | cmds |
            {   //本体
                cmds.spawn( PbrBundle::default() )
                    .insert( meshes.add( Cuboid::new( 0.7, 0.3, 0.4 ) ) )
                    .insert( Transform::from_translation( Vec3::Y * -0.35 ) )
                    .insert( materials.add( Color::Srgba ( css::MAROON ) ) );

                //上蓋
                let z90 = Quat::from_rotation_z( PI * 0.5 );
                cmds.spawn( PbrBundle::default() )
                    .insert( meshes.add( Cylinder::new( 0.195, 0.695 ) ) )
                    .insert( Transform::from_translation( Vec3::Y * -0.2 ).with_rotation( z90 ) )
                    .insert( materials.add( Color::Srgba ( css::MAROON ) ) );

                //錠前
                cmds.spawn( PbrBundle::default() )
                    .insert( meshes.add( Cuboid::from_length( 0.1 ) ) )
                    .insert( Transform::from_translation( Vec3::Y * -0.2 + Vec3::Z * 0.17 ) )
                    .insert( materials.add( Color::Srgba ( css::GRAY ) ) )
                    .with_children
                    (   | cmds |
                        {   //鍵穴
                            let x90 = Quat::from_rotation_x( PI * 0.5 );
                            cmds.spawn( PbrBundle::default() )
                                .insert( meshes.add( Cylinder::new( 0.01, 0.11 ) ) )
                                .insert( Transform::from_translation( Vec3::Y * 0.02 ).with_rotation( x90 ) )
                                .insert( materials.add( Color::BLACK ) );
                            cmds.spawn( PbrBundle::default() )
                                .insert( meshes.add( Cuboid::new( 0.01, 0.04, 0.11 ) ) )
                                .insert( Transform::from_translation( Vec3::ZERO ) )
                                .insert( materials.add( Color::BLACK ) );
                        }
                    );
            }
        );
}
