IP制限をした推論エンドポイントをCloud Run + Load Balancer + Cloud Armorで構築してみました。

概要

APIサーバや推論エンドポイントをサクッと立てる場合、GCPではCloud Runが便利です。このエンドポイントを簡単に叩くには、Cloud Runの未認証呼び出しを許可し、Ingressの制御を全てに設定する必要があります。しかし、この場合、誰でも&どこからでもエンドポイントを叩けてしまいます。

本記事では、Cloud Run + Load Balancer + Cloud ArmorでIP制限をつけたエンドポイントを作成し、Cloud Runの推論エンドポイントへルーティングしてみました。
コンソールからの構築とTerraformからの構築の2つを試してみました。

GitHub: https://github.com/hosimesi/code-for-techblogs/tree/main/inference_on_secure_cloud_run

※本番環境で使用する場合は、CORSやCloud IAMの認証などの設定も適切に行い、セキュリティには十分注意してください。

構成図

今回作成するシステム構成図はほとんどこれです。

モデルの学習

アヤメの分類データセットをローカルで学習させ、学習済みのモデルオブジェクトをあらかじめGCSに保存しておきます。
モデルはロジスティック回帰を使用しました。
※ 簡単化のため、標準化等は行っていません。

import pickle
import pandas as pd
from sklearn.datasets import load_iris
from sklearn.linear_model import LogisticRegression
from sklearn.model_selection import train_test_split


def main():

    iris = load_iris()

    df = pd.DataFrame(iris.data, columns=iris.feature_names)
    df["target"] = iris.target

    # データの分割
    X_train_valid, X_test, y_train_valid, y_test = train_test_split(df.drop(["target"], axis=1), df["target"], test_size=0.1, random_state=42)
    X_train, X_valid, y_train, y_valid = train_test_split(X_train_valid, y_train_valid, test_size=0.25, random_state=42)

    # モデルの学習
    model = LogisticRegression(random_state=42)
    model.fit(X_train, y_train)

    # モデルの評価
    print("Train score: ", model.score(X_train, y_train))
    print("Valid score: ", model.score(X_valid, y_valid))
    print("Test score: ", model.score(X_test, y_test))

    # モデルの保存
    with open("model.pkl", "wb") as f:
        pickle.dump(model, f)

if __name__ == '__main__':
    main()

これらをワンライナーで実行できるようにMakefileでまとめておきます。

.PHONY: run/train
run/train:
	docker run -it --rm $(ARTIFACT_REPOSITORY)/$(PROJECT_ID)/$(REPOSITORY_NAME)/$(TRAIN_IMAGE_NAME):$(SHORT_SHA)

サービスの構築

コンソール

Artifact Registry

Artifact Registryにinference-on-secure-cloud-runというレポジトリを作成します。

そして、Dockerfileをbuildし、imageをpushします。

.PHONY: push/inference
push/inference:
	gcloud auth configure-docker asia-northeast1-docker.pkg.dev
	docker push $(ARTIFACT_REPOSITORY)/$(PROJECT_ID)/$(REPOSITORY_NAME)/$(INFERENCE_IMAGE_NAME):$(SHORT_SHA)
	docker push $(ARTIFACT_REPOSITORY)/$(PROJECT_ID)/$(REPOSITORY_NAME)/$(INFERENCE_IMAGE_NAME):latest

Cloud Storage

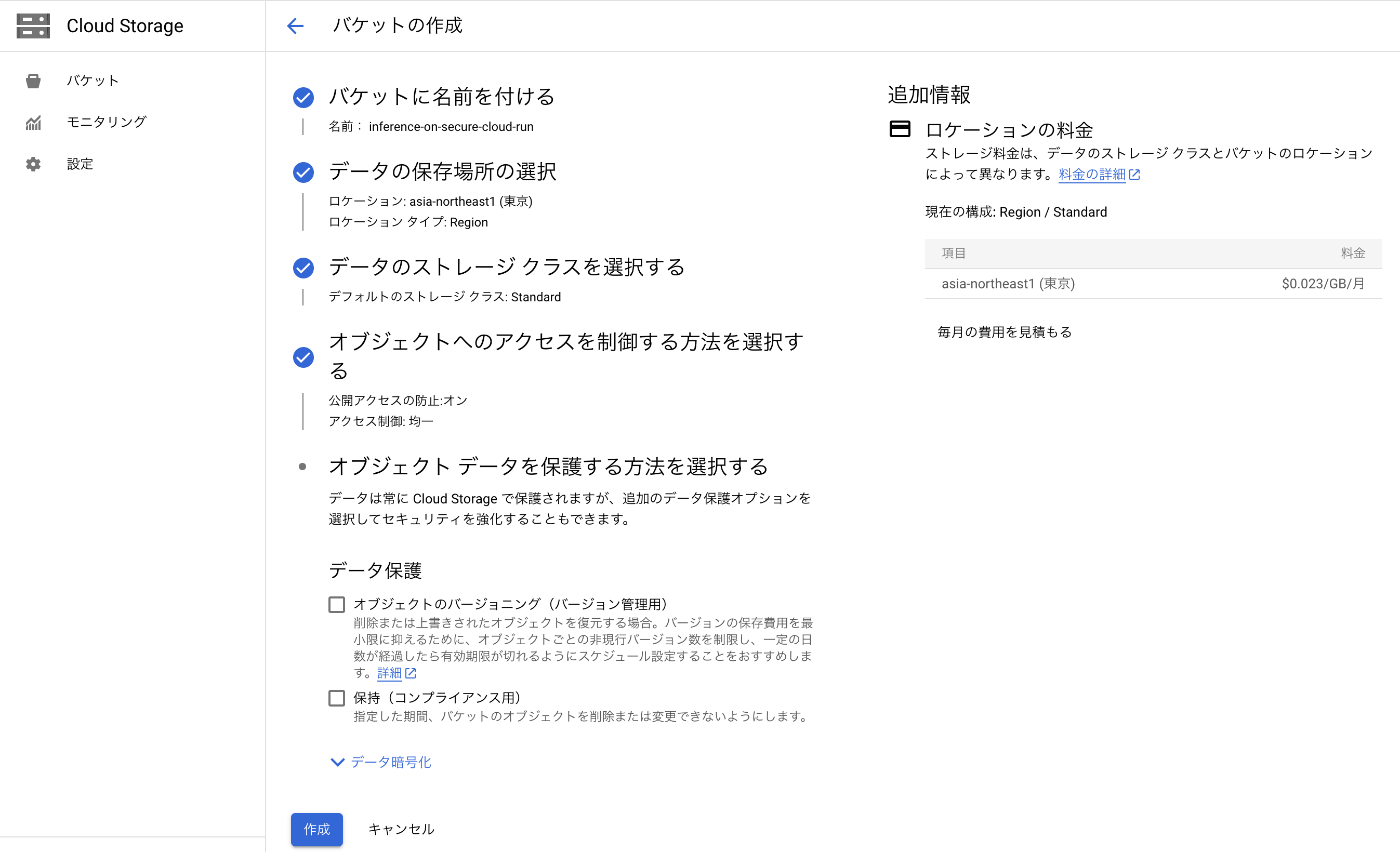

Cloud Storageにinference-on-secure-cloud-runというバケットを作成します。

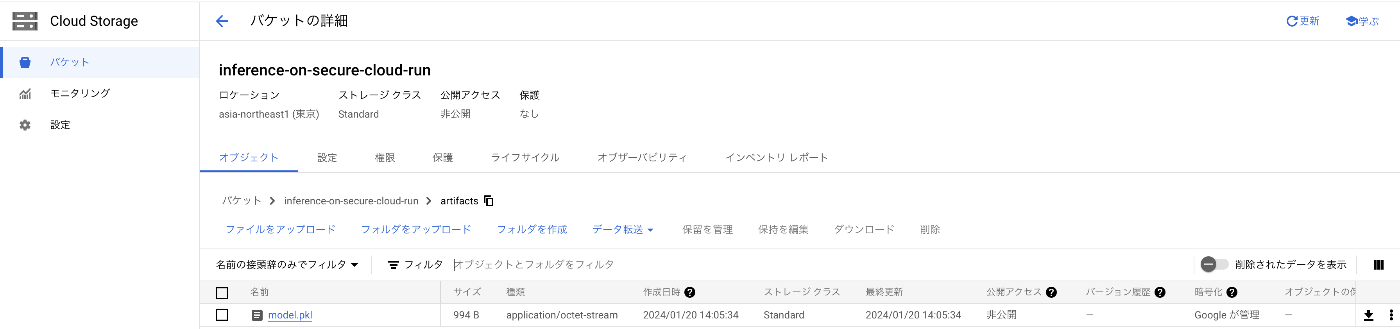

そして、artifacts/model.pklをアップロードします。

Service Account

Cloud Runを実行するサービスアカウントを作成します。
このサービスアカウントには、Cloud Storageの管理者権限を付与します。

Cloud Run

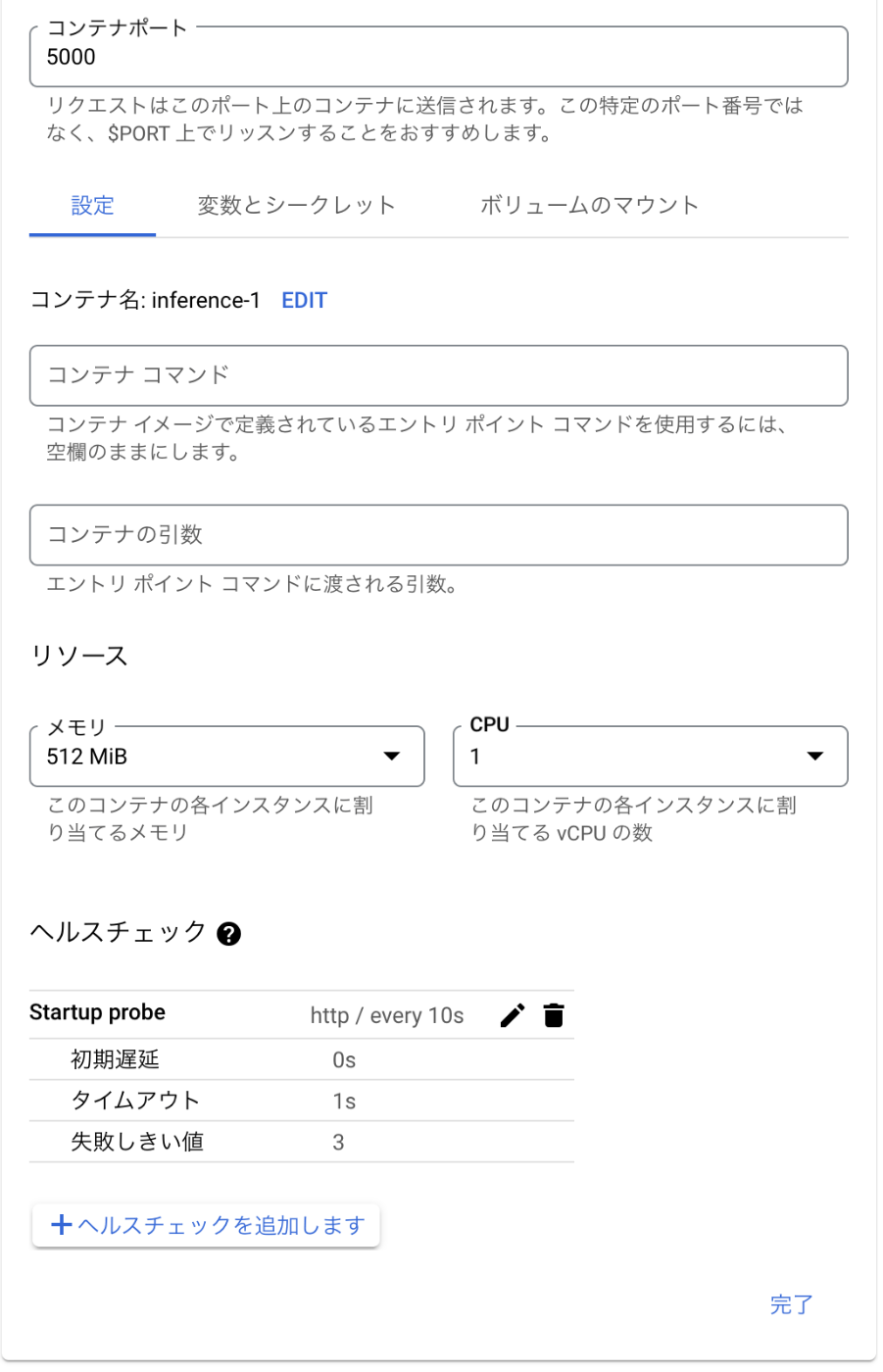

Cloud Runにinference-serverというサービスを作成します。imageは先ほどArtifact Registryにあげたimageを選択します。
ここで重要なポイントとして、上り（内向き）の制御を内部にし、外部アプリケーションロードバランサからのトラフィックを許可するを選択します。これにより、ロードバランサー経由でCloud Runにリクエストがルーティングされます。先ほど作成したService Accountを選択し、5000番ポートでリッスンします。

ロードバランサ

外部からのリクエストをasia-northeast1にのみルーティングすれば良いので、本来はリージョナル外部アプリケーションロードバランサで十分ですが、今回はグローバル外部アプリケーションロードバランサを使います。
GCPには多くのロードバランサが用意されていますが、それぞれの用途については以下の記事に詳しく記載されています。

Cloud Armor

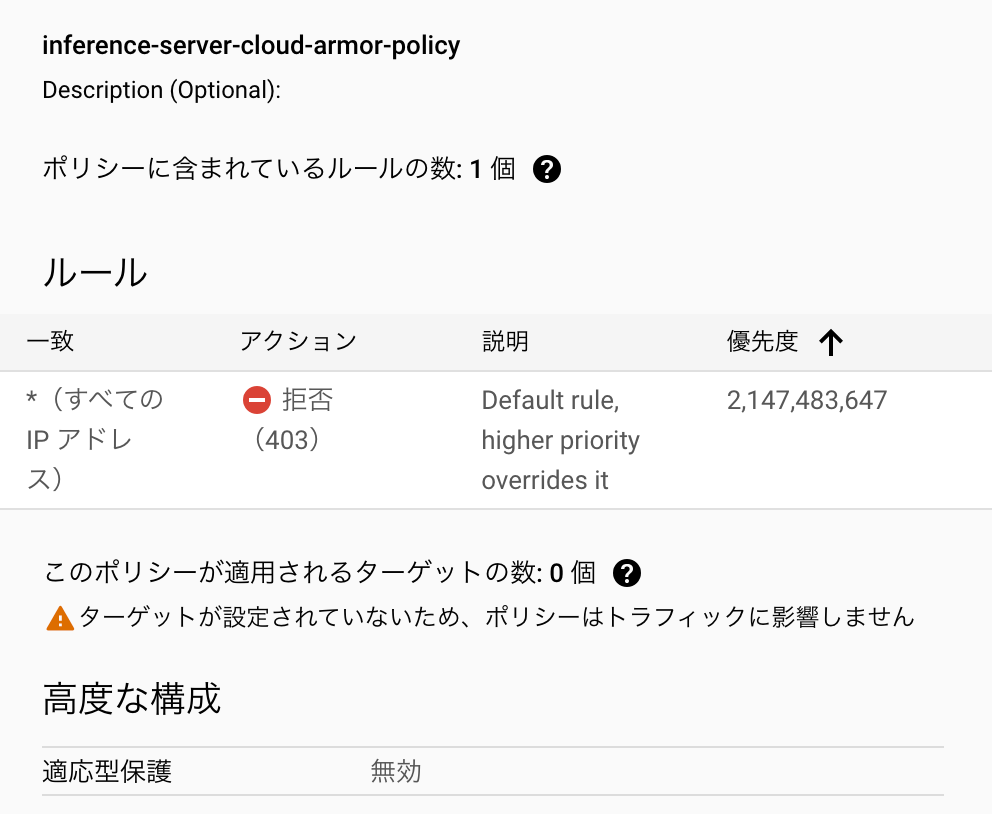

まず、ロードバランサに適用するCloud Armorのポリシーを作成します。一旦、すべてのIPでDenyを設定します。

サーバーレスネットワークエンドポイントグループ

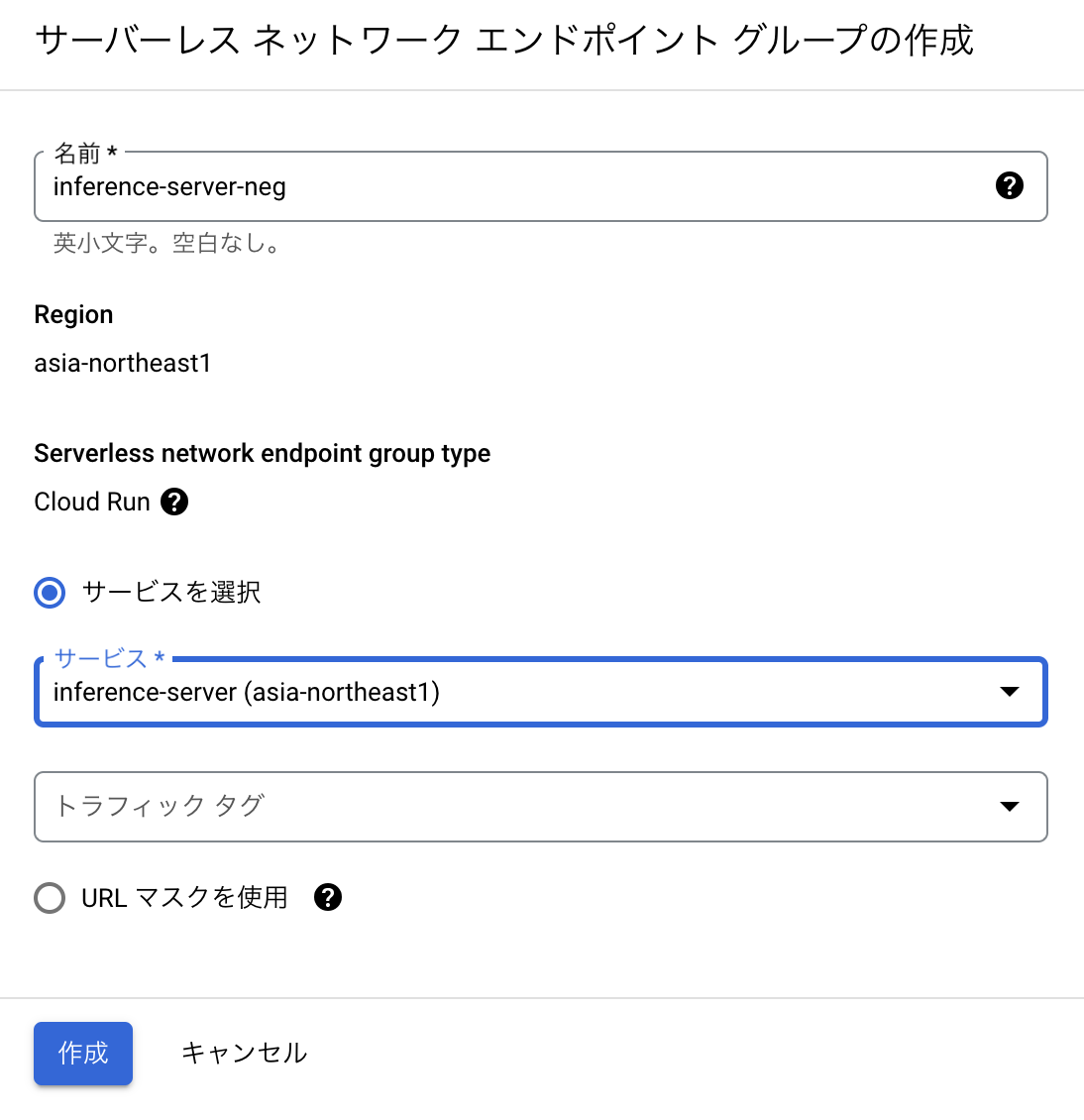

ネットワークエンドポイントグループ単位でロードバランサはリクエストを振り分けます。今回はCloud Runを使用しているので、サーバーレスネットワークエンドポイントグループを作成します。

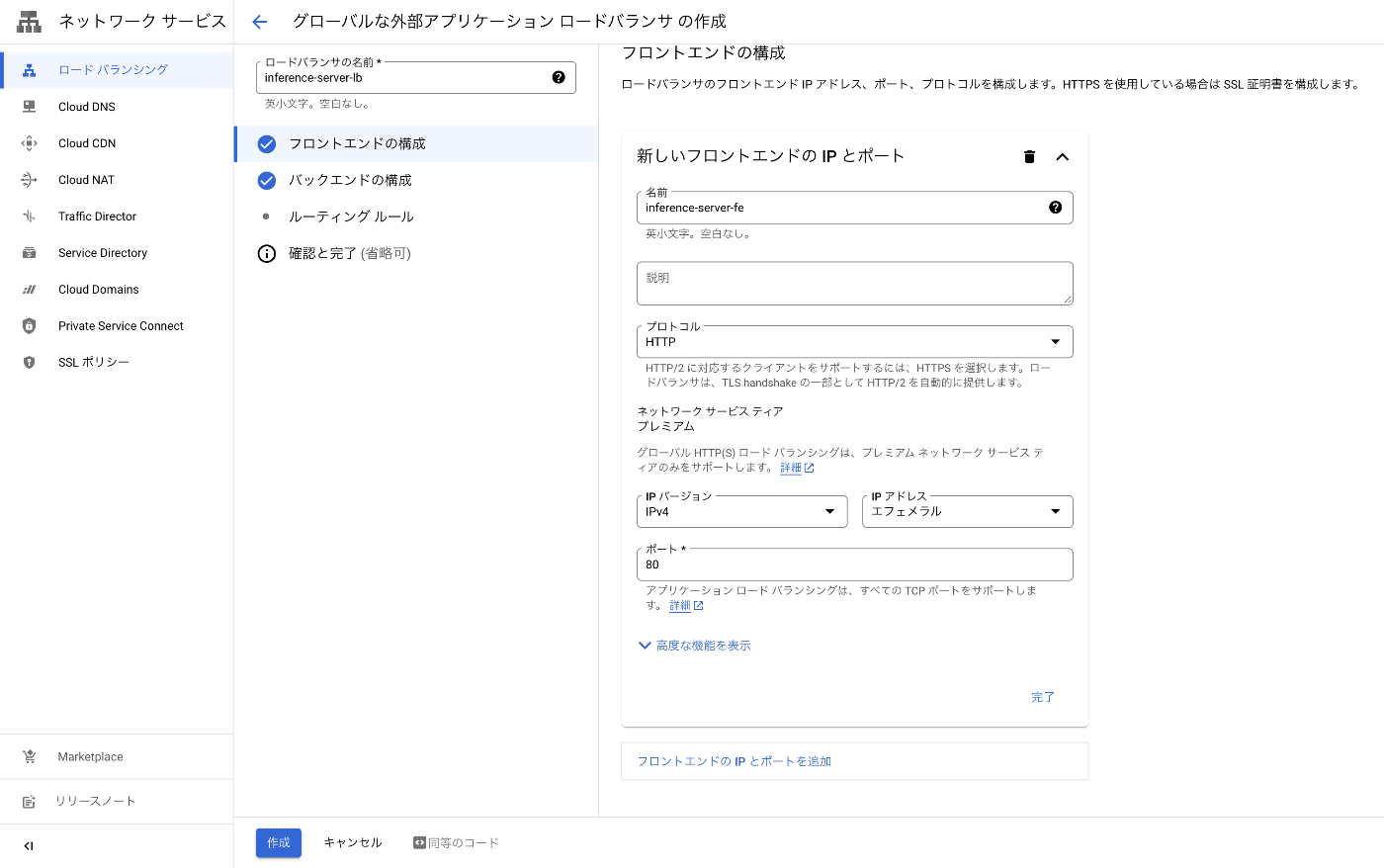

Frontend Service

次に、リクエストを受け付けるフロントエンドの設定を行います。今回はHTTPですが、本番ではHTTPSにしましょう。

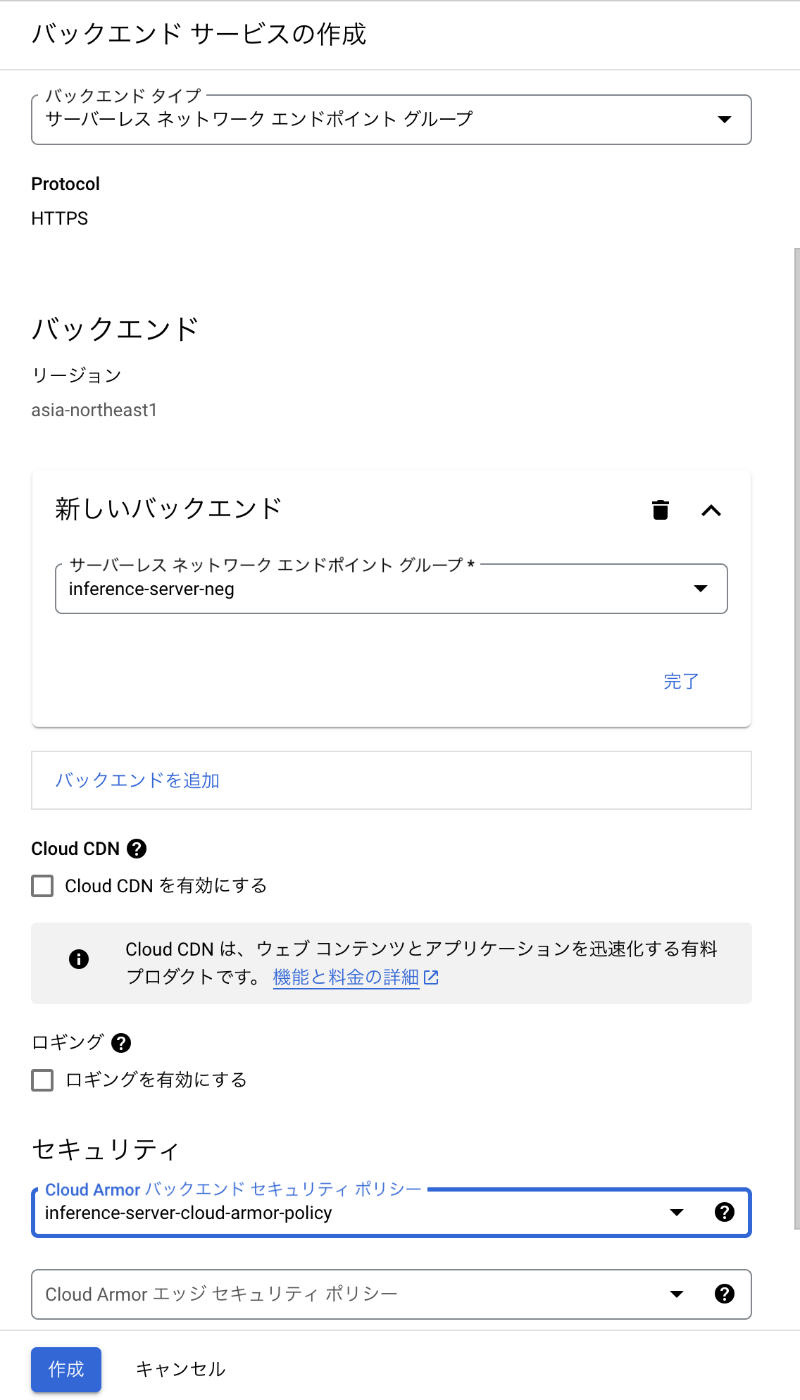

Backend Service

上記の設定を使用して、Backend Serviceを作成します。

そしてルーティングルールを以下のように設定して、作成します。

Terraform

先ほどはコンソールから作成しましたが、Terraformから作成することができます。
Terraformで管理外のサービスは以下とします。事前にCLI　or コンソールから作成してください。

Artifact Registry
Cloud Storage

# load balancer用の静的IP
resource "google_compute_global_address" "inference_lb_ip" {
  name         = "inference-lb-ip"
  description  = "inference用のload balancerの静的IP"
  address_type = "EXTERNAL"
  ip_version   = "IPV4"
  project      = var.project
}

# Cloud Run用のサービスアカウント
resource "google_service_account" "inference_cloud_run_service_account" {
  account_id   = "inference-cloud-run"
  display_name = "inference-cloud-run"
  description  = "inference用のcloud run service account"
}

# 推論サーバのCloud Run
resource "google_cloud_run_v2_service" "inference_cloud_run" {
  name        = "inference"
  location    = var.region
  description = "inferenceのcloud run service"
  ingress     = "INGRESS_TRAFFIC_INTERNAL_LOAD_BALANCER"

  template {
    containers {
      name  = "inference"
      image = "asia-northeast1-docker.pkg.dev/${var.project}/inference-on-secure-cloud-run/inference:latest"
      ports {
        container_port = 5000
      }
      resources {
        cpu_idle = false
      }
    }

    scaling {
      min_instance_count = 0
      max_instance_count = 1
    }

    service_account = google_service_account.inference_cloud_run_service_account.email
  }

  traffic {
    type    = "TRAFFIC_TARGET_ALLOCATION_TYPE_LATEST"
    percent = 100
  }
}

// Cloud Runの未認証呼び出し許可policy
data "google_iam_policy" "noauth" {
  binding {
    role = "roles/run.invoker"
    members = [
      "allUsers",
    ]
  }
}

// Cloud Runの未認証呼び出し許可を付与
resource "google_cloud_run_service_iam_policy" "noauth" {
  location = google_cloud_run_v2_service.inference_cloud_run.location
  project  = var.project
  service  = google_cloud_run_v2_service.inference_cloud_run.name

  policy_data = data.google_iam_policy.noauth.policy_data
}

# cloud run用のservice accountにcloud storageへのアクセス権限付与
resource "google_project_iam_member" "cloud_storage_iam" {
  project = var.project
  role    = "roles/storage.admin"
  member  = "serviceAccount:${google_service_account.inference_cloud_run_service_account.email}"
}

# Load Balancerのserverless NEG
resource "google_compute_region_network_endpoint_group" "inference_neg" {
  name                  = "inference-neg"
  network_endpoint_type = "SERVERLESS"
  region                = "asia-northeast1"
  # cloud runのserviceを指定
  cloud_run {
    service = google_cloud_run_v2_service.inference_cloud_run.name
  }
}

# Load Balancerのcloud armor policy
resource "google_compute_security_policy" "inference_policy" {
  name        = "inference-policy"
  description = "Load Balancer用のcloud armor policy"
  rule {
    action   = "allow"
    priority = 1000
    match {
      versioned_expr = "SRC_IPS_V1"
      config {
        # FIXME: your ip address
        src_ip_ranges = ["your ip address"]
      }
    }
    description = "my home ip address"
  }
  rule {
    action   = "deny(403)"
    priority = 2147483647
    match {
      versioned_expr = "SRC_IPS_V1"
      config {
        src_ip_ranges = ["*"]
      }
    }
    description = "default rule"
  }
  adaptive_protection_config {
    layer_7_ddos_defense_config {
      enable = true
    }
  }
}

# load balancerのbackend service
resource "google_compute_backend_service" "inference_backend_service" {
  name                  = "inference-backend-service"
  protocol              = "HTTP"
  port_name             = "http"
  timeout_sec           = 30
  load_balancing_scheme = "EXTERNAL_MANAGED"

  # cloud armor policyを指定
  security_policy = google_compute_security_policy.inference_policy.id

  backend {
    group = google_compute_region_network_endpoint_group.inference_neg.self_link
  }
}

# url map
resource "google_compute_url_map" "inference_url_map" {
  name        = "inference-lb"
  description = "inferenceのload balancer用のlb"

  default_service = google_compute_backend_service.inference_backend_service.id

  path_matcher {
    name            = "inference-apps"
    default_service = google_compute_backend_service.inference_backend_service.id
  }
}

resource "google_compute_target_http_proxy" "inference_target_http_proxy" {
  name    = "predictor-target-http-proxy"
  url_map = google_compute_url_map.inference_url_map.id
}

# フロントエンドの設定(http)
resource "google_compute_global_forwarding_rule" "inference_forwarding_rule_http" {
  name                  = "inference-forwarding-rule-http"
  description           = "load balancerのforwarding rule(http)"
  load_balancing_scheme = "EXTERNAL_MANAGED"
  target                = google_compute_target_http_proxy.inference_target_http_proxy.id
  ip_address            = google_compute_global_address.inference_lb_ip.address
  ip_protocol           = "TCP"
  port_range            = "80"
}

リクエスト

現状でロードバランサのIPアドレスにリクエストを投げると403でDenyされています。

curl -X POST http://<your-lb-ip>/inference/ -H 'Content-Type: application/json' -d '{"sepal_length": 5.1, "sepal_width": 3.5, "petal_length": 1.4, "petal_width": 0.2}'
<!doctype html><meta charset="utf-8"><meta name=viewport content="width=device-width, initial-scale=1"><title>403</title>403 Forbidden%

次に、自分の自宅IPをCloud Armorの許可に追加してみます。

curl -X POST http://<your-lb-ip>/inference/ -H 'Content-Type: application/json' -d '{"sepal_length": 5.1, "sepal_width": 3.5, "petal_length": 1.4, "petal_width": 0.2}'
{"setosa_probability":0.9768459539213016,"versicolor_probability":0.023153810153606156,"virginica_probability":2.3592509219498453e-07,"target":"setosa"}

無事結果が返ってきました。

まとめ

Cloud Runを使ってIP制限をした推論エンドポイントを立てました。
また、今回はパブリックの推論エンドポイントを立てていますが、本番環境で使う場合はプライベートなエンドポイントを作成することをお勧めします。
小規模にMLOpsを始めるなら、モデルの学習をCloud Run Jobsなどで行い、推論サーバと組み合わせると良さそうです。
