Makieなんもわからん.jl

Makie.jlがわからないので学ぶ。
できるだけPluto.jl上で実行する。

とりあえず参考にするのは公式サイト
https://makie.juliaplots.org/stable

公式サイトのトップページを見ると「つべこべ言わずにTutorialをやってExampleをやれと言っているように見えるので、Basic Tutorialから読む。

バックエンドごとに、CairoMakie.jlとGLMakie.jlとWGLMakieに分かれている。
CairoMakieは非インタラクティブなプロットしかできない。一方で、GLMakieとWGLMakieでならインタラクティブなプロットを作れるらしい。GLMakieは別のウィンドウを立ち上げるっぽい？対してWGLMakieはhtmlをレンダリングできる環境に直接グラフを描画してくれるっぽい？Plutoでグリグリ動かせるグラフがほしければWGLMakieが良さそう。

using CairoMakieでパッケージを使う。

折れ線グラフはlinesで散布図はscatter

begin
    x = range(0, 10, length = 100)
    y = sin.(x)
end

# 折れ線グラフ
lines(x, y)

# 散布図
scatter(x, y)

この辺はpyplotとあまり変わらなさそう。

scatterやlinesのような関数をMakieのドキュメントではplotting functionというっぽい。

Makieのplotting functionは全部!がつくバージョンがあるらしい。!がない方は新しくグラフを描画するのに対して、!がある方はすでに存在するグラフを書き換える。Plots.jlのplotとplot!の関係に似てる気がする。

y2 = cos.(x)

begin
    # 1本目
    lines(x, y)

    # 2本目
    lines!(x, y2)

    # グラフの表示
    current_figure()
end

自動でlegendを表示してくれるような優しさはなさそう

linesの返り値の型を確認してみたところ、FigureAxisPlotだったが、lines!の返り値の型はLines{Tuple{Vector{Point{2, Float32}}}}だった。グラフとして描画されるのはFigure, FigureAxisPlot, Sceneなどといった型だけらしいので、lines!のあとにグラフを描画するにはcurrent_figure()が必要。ちなみにcurrent_figureの返り値の型はFigureだった。

どのplotting functionも、キーワード引数で指定できる属性がある。
plotting function によって使えるキーワード引数は異なる。

lines(x, y, color = :red)

# `markersize`は`lines`にはない
scatter(x, y, color = :red, markersize = 5)

scatter!やlines!などのようにPlotオブジェクトを返す関数の場合、plot.attr = valのようにして後から属性の値を変えることができる。

let
    lines(x, y, color = :red)
    l = lines!(x, y2, color = :blue)
    l.color = :green
    current_figure()
end

ところで、どこを見ればプロットオブジェクトの属性を調べることができるのだろう？API referenceには書かれていないようなので困る。

colorやmarkersizeなどの一部の属性は配列で渡せる。

scatter(x, y,
    markersize = range(5, 15, length = 100),
    color = repeat([:crimson, :dodgeblue, :slateblue1, :sienna1, :orchid1], 20),
)

colormapと組み合わせたときは、colorの値は0から1までの実数をとれる

lines(x, y, color = range(0, 1, length = 100), colormap = :thermal)

ちなみに配列で属性を指定するときは、データ点の数と属性配列の要素数が一致しないとAssertionErrorが出る。

:redや:blueのような名前つきの色は、Colors.jlで定義されている。したがって、使える色が知りたいときは、Colors.jlのドキュメントのNamed Colorsのページを参照するとよい。

colormapに指定できる値とそのときどんな色になるかの一覧はMakieの公式サイトのColormapsの項で説明されている。

label属性を指定すれば、axislegend関数を使ってlegendを表示できる

begin
    lines(x, y, label = "sin")
    lines!(x, y2, label = "cos")
    axislegend()
    current_figure()
end

axislegend()の返り値はLegend型なので、current_figure()が必要

subplotを作るにはFigureオブジェクトを作る必要がある。

Figureはいわゆるキャンバスみたいなもので、多分matplotlibでのpyplot.figureにあたるんだろうなぁと思う。

fig = Figure()とすると、plot_func(fig[i,j], x, y)でfigのi行j列にsubplotを描画できる。

let
    fig = Figure()
    lines(fig[1, 1], x, y)
    lines(fig[1,2], x, y)
    lines(fig[2,1:2], x, y)
    current_figure()
end

fig[1, 1:2]みたいにインデックスにrangeが使えるのがとても便利。

ちなみにFigure()はFigure型、fig[i,j]はGridPosition型、lines(fig[i,j],x,y)はAxisPlot型になる。

それぞれのsubplotが描画される領域のことをAxisと呼んでいるっぽい。これもちょっとmatplotlibと似ててわかりやすい。

Axis(fig[i,j])とするとFigureのi行j列にAxisを追加できるみたい。こうして作ったAxisにプロットを追加するにはplot_func!(ax, x, y)とする。!がつくことに注意。

let
    fig = Figure()
    ax = Axis(fig[1,1])
    lines!(ax, x, y)
    fig
end

Axis()の返り値はAxisだし、lines!(ax, x, y)の返り値はlines!(x, y)の返り値と変わらないっぽい。

lines(x, y)だけでなく、lines(x, func)でもプロットが描画できる。
xにはIntervalSets.jlの区間を使うこともできる。

begin
    lines(x, y)
    lines!(x, cos)
    lines!(0..10, sqrt)
    current_figure()
end

AxisやLegendはLayoutableの具体型らしい。Layoutableなオブジェクトは基本的にFigure上の任意の位置に配置することができる。

supertype(Legend) == supertype(Axis) == Makie.MakieLayout.Layoutable # => true

したがって、LegendはAxisと同様に作成して配置することができる。

let
    fig = Figure()

    ax1 = Axis(fig[1,1])
    l1 = lines!(ax1, 0..10, sin)

    ax2 = Axis(fig[2,1])
    l2 = lines!(ax2, 0..10, cos)

    Legend(fig[1:2,2], [l1,l2], ["sin", "cos"])
    fig
end

ColorbarもLayoutableの一つなので、Axisと同じようにFigure上に配置できる。

let
    fig = Figure()
    ax = Axis(fig[1,1])
    hm = heatmap!(ax, randn(20,20))
    Colorbar(fig[1,2], hm)
    fig
end

FigureAxisPlotやAxisPlotにはiterateメソッドが実装されているので、destructできる。

FigureAxisPlotはFigure, Axis, Plotオブジェクトの3つにdestructできる。

let
    # heatmapの返り値はFigureAxisPlot
    fig, _, hm = heatmap(randn(20, 20), colormap = :thermal)
    Colorbar(fig[1,2], hm)
    fig
end

AxisPlotはAxisとPlotにdestructできる。

let
    fig = Figure()
    # linesの返り値はAxisPlot
    _, l1 = lines(fig[1,1], 0..10, sin, color = :red)
    ax, l2 = lines(fig[2,1], 0..10, cos, color = :blue)
    l3 = lines!(ax, 0..10, sqrt, color = :green)
    Legend(fig[1:2, 2], [l1, l2, l3], ["sin", "cos", "sqrt"])
    fig
end

plotと同じように、FigureやAxisにもキーワード引数で指定できる属性がいくつもある。しかし、plotとは異なり、これらの属性をhelpを通して知ることができない。Axisの属性については、これを書いている現在はソースコードを読めばある程度把握できる。

https://github.com/JuliaPlots/Makie.jl/blob/v0.16.6/src/makielayout/layoutables/axis.jl#L16

しかし、Figureのキーワード引数については、内部のデータ構造に次々に渡されていくため、どこか1箇所にまとまっているということはなく、結果的に何を指定できるかは全くわからない。バージョンアップを待とう。

FigureやLayoutableの属性はこんな感じで指定できる。

let
    fig = Figure(backgroundcolor = :ivory1)
    ax = Axis(fig[1,1], aspect = 1, xlabel = "x axis", ylabel = "y axis")
    hm = heatmap!(ax, randn(20, 20))
    Colorbar(fig[1,2], hm, label = "colorbar")
    fig
end

plotfuncがAxisPlotを返す場合は、キーワード引数にaxisが含まれる。FigureAxisPlotのときはfigureも含まれる。

let
    fig, _, hm = heatmap(randn(20, 20);
        figure = (backgroundcolor = :ivory1,),
        axis = (aspect = 1, xlabel = "x axis", ylabel = "y axis"))
    Colorbar(fig[1,2], hm, label = "colorbar")
    fig
end

figureやaxisの引数はNamedTupleであることに注意。特に、属性が1つだけのときは、(backgroundcolor = :ivory1,)のように、後ろにカンマを入れるか、(; backgroundcolor = :ivory1)のように、頭にセミコロンを入れるかしないといけない。

plotfuncはここを見ればだいたいわかる
https://makie.juliaplots.org/stable/examples/plotting_functions/

わからん原因、Makie.jlにあるのではなく、GeometryBasics.jlとObservables.jlにある気がしてきた。

新しいノートブックでLayout Tutorialを読む
https://makie.juliaplots.org/stable/tutorials/layout-tutorial/

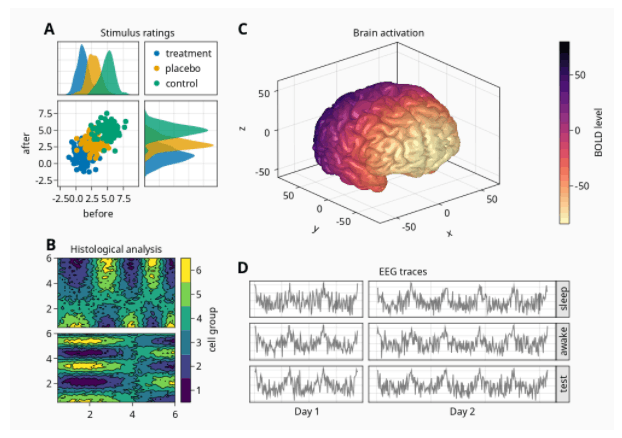

Layout Tutorialの主な目的は、以下のグラフの作成を通じて、Makieで複雑なレイアウトのグラフを作成する方法を習得することにありそう。

まずは、全部のグラフを配置するおおもとのFigureを作成する

using CairoMakie

# font
noto_sans = assetpath("fonts", "NotoSans-Regular.ttf")
noto_sans_bold = assetpath("fonts", "NotoSans-Bold.ttf")

f = Figure(;
    backgroundcolor = RGBf(.98, .98, .98),
    resolution = (1000, 700),
    font = noto_sans,
)

Figureを4つのパネルに分割する。GridLayoutというのを使うらしい。
この場合は、Figurefの1列目に、ga(上段)とgb(下段)を割り当て、2列目にはgcdを割り当てている。gcとgdはgcdの中にネストしている。

Tableauでダッシュボード作ったことがあるので、こういうネストしたレイアウトが作れるのは同じ発想が生かせてうれしい。

begin
    ga = f[1,1] = GridLayout()
    gb = f[2,1] = GridLayout()
    gcd = f[1:2, 2] = GridLayout()
    gc = gcd[1,1] = GridLayout()
    gd = gcd[2,1] = GridLayout()
end

Panel Aからつくる。Axisを配置してまずはグラフを配置する。

axtop = Axis(ga[1,1])
axmain = Axis(ga[2,1], xlabel = "before", ylabel = "after")
axright = Axis(ga[2,2])

labels = ["treatment", "placebo", "control"]
data = randn(3, 100, 2) .+ [1, 3, 5]

for (label, col) in zip(labels, eachslice(data, dims = 1))
	scatter!(axmain, col, label = label)
	density!(axtop, col[:, 1])
	density!(axright, col[:, 2], direction = :y)
end

f
