【Blender】衣装作成の気づき

Blender
ピン留めされたアイテム
himawarichanhimawarichan

VRC用アバターの衣装作ってる時に気づいたことのメモ
Blender ver4.4.3使用

【衣装づくりの流れ】

  1. モデリング
  2. マテリアル設定（色分けくらいでOK）
  3. ミラーとか一通りのモディファイア適用・トランスフォームも全適用。オブジェクトも統合。
  4. クリーンアップとか、メッシュに変なところないか確認
  5. デシメートとかでメッシュの軽量化（デシメート後にウェイト転送して一度Unityで貫通しないかの確認する）
    ～～以降はメッシュいじるの禁止～～
  6. ウェイト転送
  7. サーフェス変形でシェイプキー転送
  8. UV展開
  9. FBXに書き出してUnityへ
  10. Unity側でマテリアル設定
  11. 動作確認

【販売までにやること】

  • 商品の写真撮影、画像作成
  • テクスチャある場合はPSD化する
himawarichanhimawarichan

▼素体から衣装にシェイプキーをコピーする方法

素体と頂点数が同じ場合であれば、シェイプキーの転送が使えるらしいが、そうでない場合の方法。
ウェイト転送した後にやらないとダメかも？

  1. 衣装にサーフェス変形モディファイアを追加する。ターゲットに素体を指定して、「バインド」をクリック
  2. この状態で素体のシェイプキーを変更すると、シェイプキーに合わせて衣装も変形してくれる。

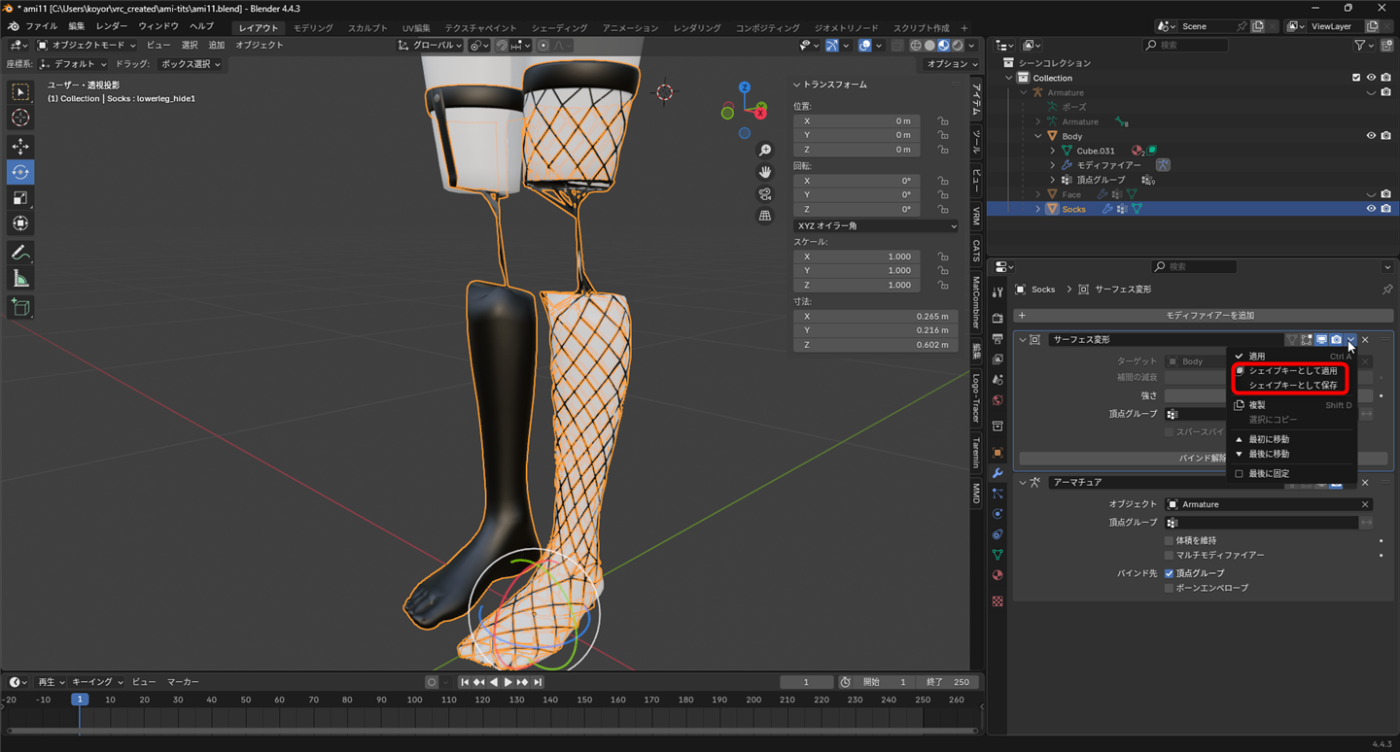

  3. 変形させた状態で、Vから「シェイプキーとして適用」もしくは「シェイプキーとして保存」をクリックすることで、変形した状態をシェイプキーとして追加できる。
    「シェイプキーとして保存」するとサーフェス変形モディファイアは消えないので、ほかにもコピーしたいシェイプキーがある場合はそちらにする。

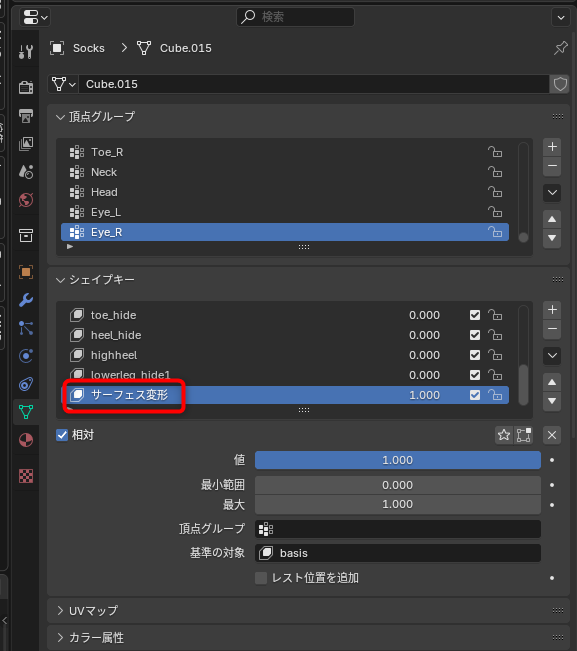

  4. 追加されたシェイプキーは「サーフェス変形」という名前で保存されているので、名前は適宜変更する。素体と同じ名前にするのがわかりやすい。

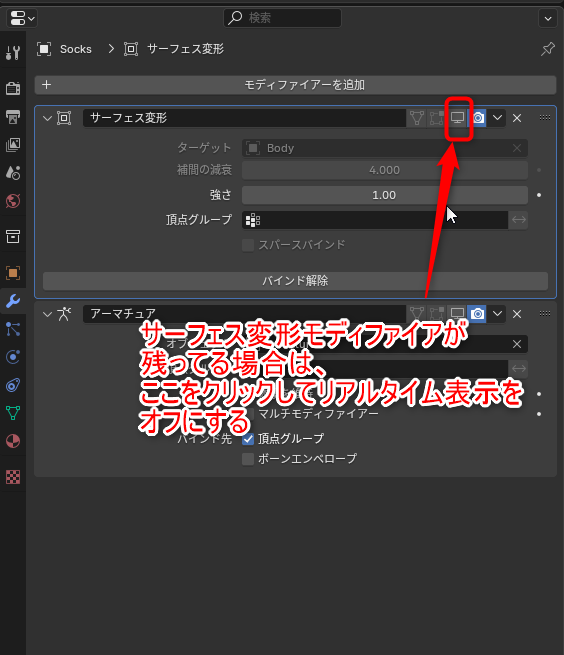

  5. （「シェイプキーとして保存」した場合はサーフェス変形モディファイアのリアルタイム表示をオフにしてから）追加したシェイプキーを操作して、サーフェス変形モディファイアなしでも変形するか確認する

「ターゲットに無効なポリゴンが存在します」というエラーが出たとき

「ターゲットに無効なポリゴンが存在します」（target contains invalid polygons）というエラーは出た場合の対処方法
①トランスフォームを全適用する
②モディファイアの順番を変える
1. モディファイアでサーフェス変形の順番を一番上に持ってくる（Armatureよりも上でいい）
2. バインドする
3. バインドできたらArmatureモディファイアを一番上に持ってくる（こうしないと変形しないため）

himawarichanhimawarichan

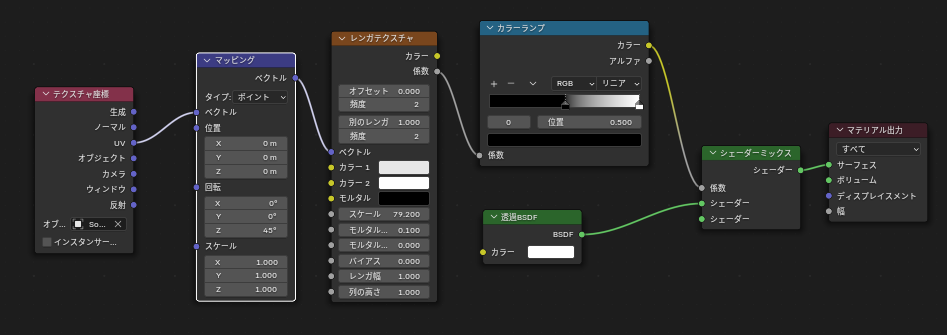

網柄（格子柄）をマテリアルノードだけで作る方法。UV展開綺麗にできてないとうまくいかない

himawarichanhimawarichan

UV展開のメモ

事前準備

UVの崩れが分かるように、チェック柄のテクスチャを貼っておく。

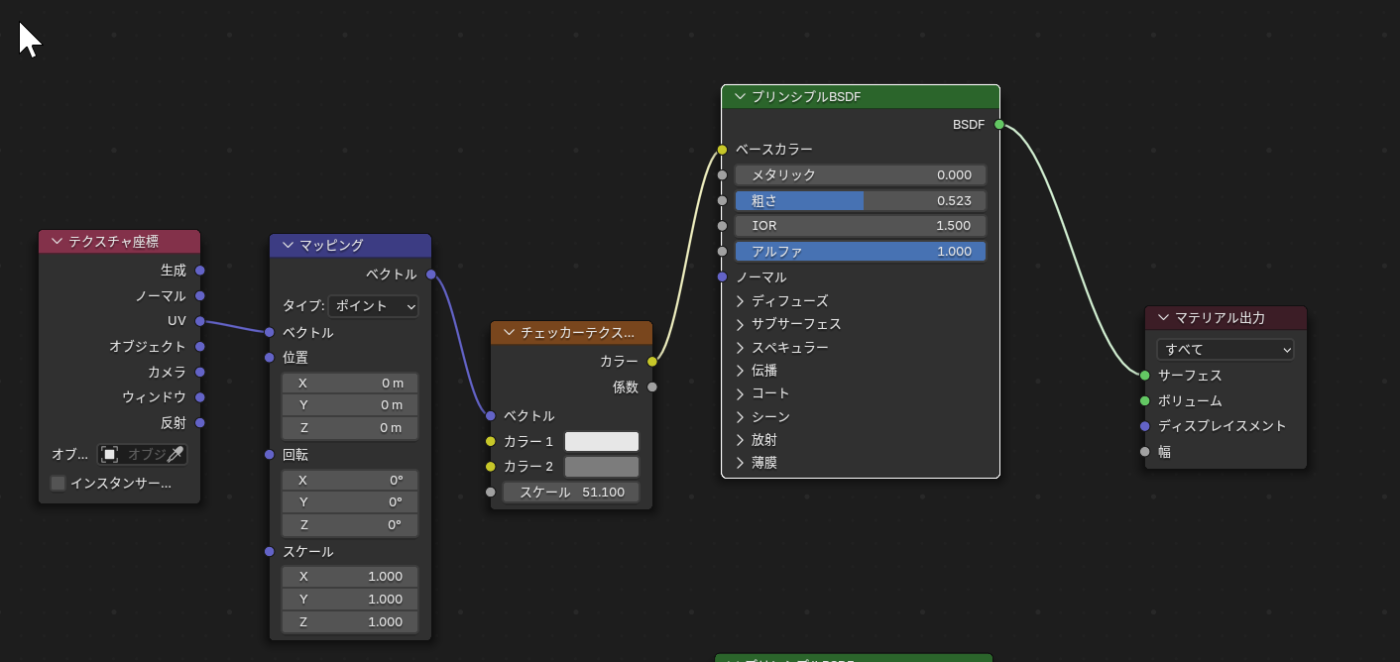

マテリアルノードはこんな感じ（元のノードは残しておく）
チェッカーテクスチャのスケールでチェック柄の大きさ変えられる

UV展開の進め方

  1. シームを入れておく。シームは「目立たないところ」「とがってるところ」に入れる。
  2. 展開する。展開方法はよくわからないので、全部試して一番いい感じのやつで
  3. UVが展開図に全部収まるように大きさを調整していく。
    UVを拡大すると解像度が上がり、縮小すると解像度が小さくなる。目につきやすいものは拡大し、小さかったり見えない部分のUVは縮小する。
  4. 綺麗に展開できなかったところはスマートUV展開してみる。それでもダメならシームを入れなおして再展開する。展開したいところだけ選択すれば、一部だけ再展開できる。

UVエディタの機能

  • 左上の⇅アイコンをオンにすると、メッシュを全選択していなくてもUVが表示される。

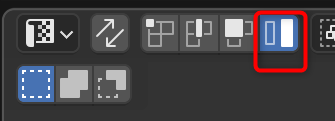

  • 四角が横に二つ並んでいるアイコンをオンにすると、アイランド選択モードになり、UVの塊？ごとに選択できるようになる。ただし⇅アイコンをオフにしておかないといけない。

TexToolsの使い方

  • Cropで重なりを解消しいい感じに並べてくれる
  • SortHで選択したUVを横に並べてくれる
  • SortVで選択したUVを縦に並べてくれる
  • Recitifyでゆがんだ長方形のUVをキレイにしてくれる。ただし⇅アイコンはオフにしておかないとできない
himawarichanhimawarichan

デシメートするとウェイトがおかしくなりやすいらしい。
素体からメッシュコピーして作ってるパーツはもう最適化されていると思うのでデシメートしない方がいいかも？

素体のシェイプキーで貫通対策するのもOK
