MG90S 寸法メモ

MG-90S

• 4年ほど前にAmazonで10個2300円で購入したもの
• 現時点(2025/02)では同等品が430円になっている

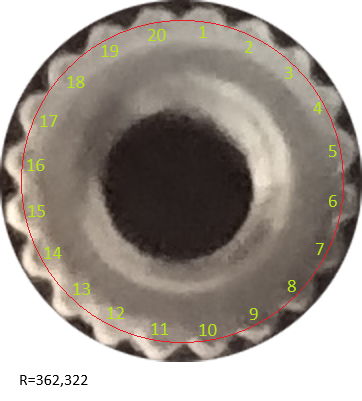

シャフトの拡大写真

• 歯数：20
• 外径：5mm
• 内径：4.45mm

  5(mm) / 362(pix) = 0.01381(mm/pix)
  内径 322(pix) => 4.448(mm)
  歯の高さ：約0.55mm


• 歯の高さ：0.55mm
• シャフト長さ：4.80mm
• ねじ穴：3.00mm

3Dプリンタでの軸穴データ

BambooLab P1S(ノズル径0.4)での加工データ

以下の寸法で加工するとぴったりはまる
