はじめに
Azureにて、ネットワークの詳細設計を行う中で、自由に使用できるIPアドレスは範囲にある全てではないことを知りました。今回はその概要についてまとめます。
予約アドレスとは
各サブネットにおいてAzure側によってあらかじめ予約されているIPアドレスです。
予約アドレスの数は5つであるため、自由に使用できるIPアドレス数は『範囲全部の数-5』となります。
例えば、
192.168.0.0/24のVNetがあり
192.168.0.0/27のサブネットを作成したとします。
下記の5つはすでに予約済みのIPアドレスであるため使用することができません。
| IPアドレス | 用途 | 説明 |
|---|---|---|
| 192.168.0.0 | ネットワーク アドレス | サブネット全体を表すためのアドレス。ホストには割り当て不可。 |
| 192.168.0.1 | 予約済み (デフォルト ゲートウェイ) | Azure によってデフォルトゲートウェイとして予約されている。 |
| 192.168.0.2 ～ 192.168.0.3 | 予約済み (Azure DNS マッピング) | Azure DNS IP アドレスを仮想ネットワーク空間にマップするために予約されている。 |
| 192.168.0.31 | /27の場合のブロードキャストアドレス | サブネット内の全ホスト宛通信に使用されるため、利用不可。 |
デフォルトゲートウェイ/DNSマッピングについて
デフォルトゲートウェイとは
デフォルトゲートウェイとは、サブネットの外部（他のサブネットやインターネットなど）に通信を行うための出口となるアドレスです。
仮想マシン（VM）などがサブネット外のリソースへ通信するとき、通信はこのデフォルトゲートウェイを経由してAzureの仮想ルーターに渡されます。このアドレスはAzure内部で管理されており、ユーザーが直接利用したり、リソースに割り当てたりすることはできません。
DNSマッピングとは
Azureでは、仮想ネットワーク内のリソース（VMやPrivate Endpointなど）から、
名前解決（FQDN → IP変換）を行うために 内部DNSサーバー（168.63.129.16） を提供しています。
ただし、このDNSサーバーは「Azure全体で共通の仮想サービス」であり、各サブネットごとに“そのDNSへつなぐための中継点が必要です。
その中継点として使われているのが、サブネット内の192.168.0.2〜192.168.0.3 の2つのIPアドレスです。
VM (192.168.0.4) が "myvm.internal.cloudapp.net" を名前解決しようとする
↓
DNS問い合わせを仮想ネットワーク内に送信
↓
192.168.0.2 or 192.168.0.3 が Azure DNS (168.63.129.16) に中継
↓
名前解決結果（IPアドレス）がVMに返る
実際に確認してみる
AzureではPrivateEndpointを作成するときに、IPアドレスを『静的』と『動的』に設定することができます。静的の場合、個人でIPアドレスを決めることができ、動的では頭から順に自動割り当てがされます。
これらを活用して、本当に予約アドレスを使用することができないのか確かめます。
VNetとサブネットを作成します。
このBlobStorageにPrivateEndpointを作成して、紐づけてみます。

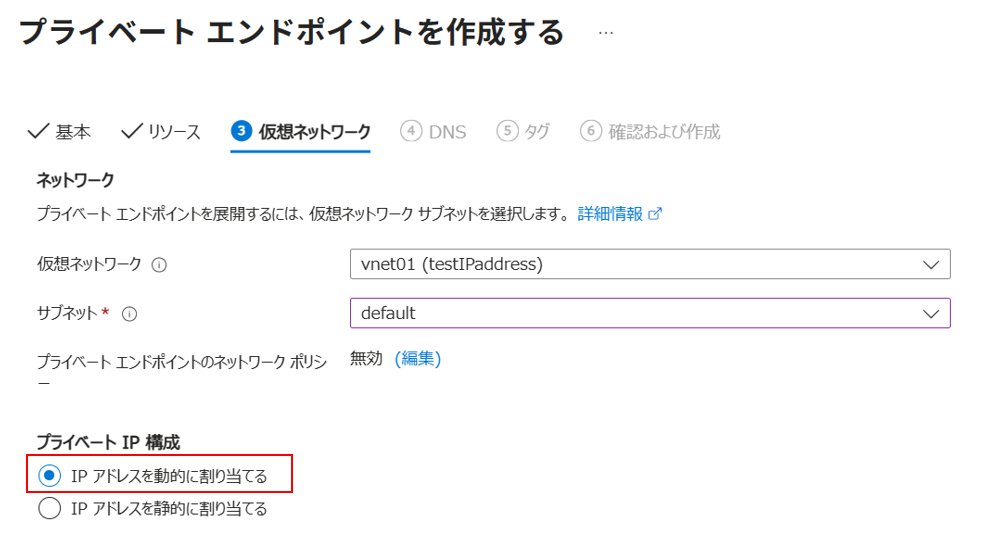

動的で確認
予想では、頭から順にIPアドレスが振られるので、192.168.0.4がつくはずです。
予想通り、192.168.0.4でした。

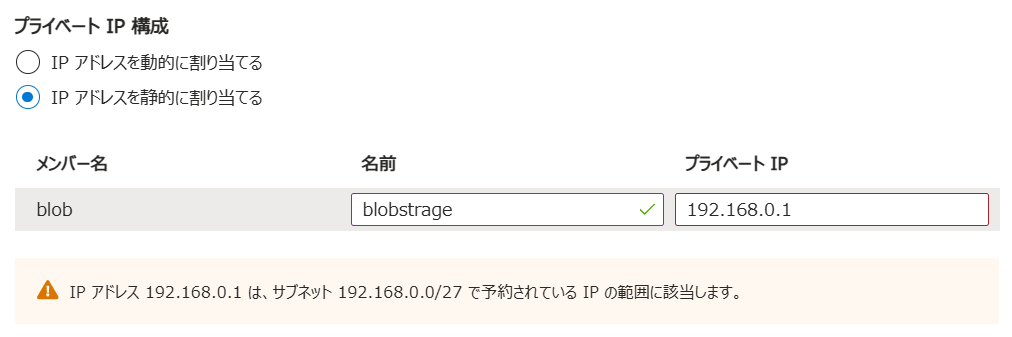

静的で確認
次に、静的に設定する際に、手動で予約アドレスを選ぶことができないか確認します。
やはり予約アドレスによって既に使用されており、設定することができませんでした。
まとめ
Azureでネットワークの設計を行う際は、自由に使えるIPアドレスには範囲があるということを理解しました。IPアドレスの割り振りには気を付けていきます。
