はじめに

WSL環境で、VSCodeとPlantUMLでUMLを書く方法をまとめておきます。

環境

環境は以下になります。

手順

コマンドはすべてWSLのターミナルに入力します。

Javaをインストール

java -version
コマンド 'java' が見つかりません。次の方法でインストールできます:
※ 以下省略
OpenJDK のリストを表示します。
※ openjdk-17-jdk があることを確認します。
apt-cache search openjdk
openjdk-17-jdk - OpenJDK Development Kit (JDK)
インストールします。
sudo apt update
sudo apt install openjdk-17-jdk
バージョンを確認します。
java -version
openjdk version "17.0.6" 2023-01-17
OpenJDK Runtime Environment (build 17.0.6+10-Ubuntu-0ubuntu122.04)
OpenJDK 64-Bit Server VM (build 17.0.6+10-Ubuntu-0ubuntu122.04, mixed mode, sharing)

引用：https://qiita.com/studio_meowtoon/items/4d11e94a2389758759cd
2. graphizをインストール

sudo apt install graphviz

https://www.graphviz.org/download/
3. 拡張機能をインストール
以下のサイトより、VSCodeに、PlantUMLの拡張機能をインストールします。

参考にしたサイト

具体的な手順を参考にしました。

Javaのインストール方法を参考にしました。

はる

実際に書いてみる

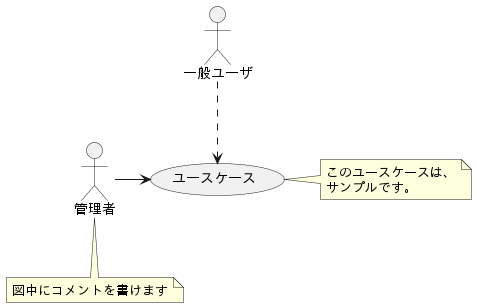

以下のように書くと、書くことができます。

@startuml

:管理者: as admin
:一般ユーザ: as user
(ユースケース) as use

admin -> use
user ..> use

note bottom of admin : 図中にコメントを書けます
note right of use
 このユースケースは、
 サンプルです。
end note

@enduml
