こんにちは！Google Cloudでオブザーバビリティを担当しているものです！今日は同僚から「Pub/Sub経由での処理の分散トレースを取得したいんだが」と質問されたので、サンプルを作ったついでに記事を書きました！
TL;DR
Pub/Subのメッセージの中にトレース情報を埋め込ん（Injectする）で、各サブスクライバーはメッセージの取得の際に取り出す（Extractする）ことになります。
デモの構成
今回はGKEのクラスターにpublisherとsubscriberのpodを展開します。
このデモでは1:NのPub/Sub構成でトレースが取得できることを見せるために、publisherが1つ、subscriberが2つの構成になっています。
一般的なトレース情報の伝搬手順
通常のOpenTelemetryを用いたトレース情報の伝搬ではW3C Trace Contextやb3 single headerなどの形式で、HTTPヘッダーを使って伝搬する方法を取っています。
もちろん、自前で上記のようなヘッダーの設定と解析を行うこともできますが、通常はそのためのヘルパーライブラリーも用意されているので、それを用いることを前提としています。たとえばWebサーバーなどの計装ライブラリーをなどを見てみると、その実態がわかります。
otelhttp.NewHandler は通常の net/http.Handler をラップして、計装された状態にしてくれるヘルパー関数ですが、これの中身を見てみると、 propagation.TextMapPropagator#Extract を propagation.HeaderCarrier に対して呼んでいる事がわかります。
逆に、HTTPリクエストを送信する場合のヘルパー関数の方を見てみると、こちらは逆に propagation.TextMapPropagator#Inject を propagation.HeaderCarrier に対して呼んでいます。
つまり重要な点は「 propagation.TextMapPropagator#Inject/Extract を適切な Carrier に対して行う」ということになります[1]。
Pub/Sub経由でトレース情報を伝搬する
さて、これを踏まえた上で、HTTPヘッダーでなく、Pub/Subを使ってトレース情報を伝搬するためにはどうしたら良いのでしょうか。Pub/Subを使う場合には同期的に直接HTTPヘッダーを使ってトレース情報を伝搬できないので、上で説明したヘルパー関数のように propagation.HeaderCarrier を使うわけにはいきません。
しかしよく見ると propagation.MapCarrier という構造体もあります。これは map[string]string の定義型になっています。つまり、 map[string]string 型のデータをやり取りしていれば、そこにトレース情報の伝搬を任せられるということになります。
ここでPub/Subのメッセージの型を見てみましょう。（ pubsub.Message はinternalパッケージ内の Message の型エイリアスになっています。）
type Message struct {
...(中略)...
// Attributes represents the key-value pairs the current message is
// labelled with.
Attributes map[string]string
...(中略)...
}
この Message.Attributes はPub/Subメッセージの属性を伝搬するために使われるフィールドです。これはPub/Subのメッセージで渡したいデータと同時にやり取りされるものでもあるため、通信の非同期性の問題も解決していて、まさに用途にピッタリです！ということでPub/Subのpublishとsubscribeの処理の各々で、前後に Message.Attributes に対して Inject と Extract の処理をしてあげれば良さそうです。
publisher側
publisher側ではトレース情報を Inject を使って埋め込みます。
msg := pubsub.Message{Data: m}
...(中略)...
if msg.Attributes == nil {
msg.Attributes = make(map[string]string)
}
otel.GetTextMapPropagator().Inject(ctx, propagation.MapCarrier(msg.Attributes))
これだけです。 msg.Attributes が TextMapPropagator のInject先の Carrier として認識されるように設定すれば、あとはライブラリがよしなに設定してくれます。
subscriber側
subscriber側では逆に渡されてきたメッセージからトレース情報を取り出します。
if msg.Attributes != nil {
propagator := otel.GetTextMapPropagator()
ctx = propagator.Extract(ctx, propagation.MapCarrier(msg.Attributes))
}
Injectの場合とまったく変わりません。 msg.Attributes がExtract元の Carrier として認識されるように設定するだけです。
動作させる
Pub/Subメッセージ内での伝搬の様子
実際に動作させるとどういう情報が伝搬されるのでしょうか。subscriber側で渡されてきたPub/SubメッセージのAttributesに入ったデータを見てみると次のようになっています。
map[traceparent:00-ac8ad3335d81832c6ece808c55e72dbd-995a17d75376b619-01]
これはpublisher側で次のようにW3C Trace Contextの形式で送るという設定をしているので、このようなキーと値になるのも納得ですね。
otel.SetTextMapPropagator(propagation.TraceContext{})
Cloud Traceでのウォーターフォールチャート

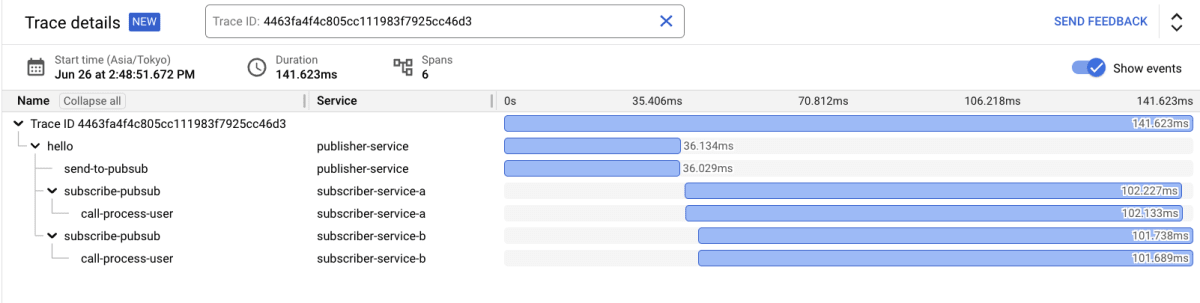

実際にこのトレースをCloud Traceのウォーターフォールで見てみると次のようになりました。
publisher-service のスパンの子として、並列して subscriber-service-a と subscriber-service-b のスパンが両方生成されていることがわかります。

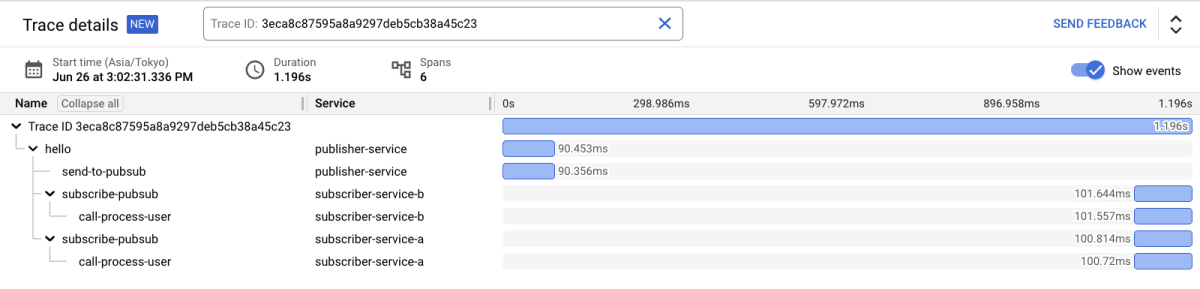

また別のメッセージを生成してみると、次のようにPub/Subを経由している間のレイテンシーが大きい場合には空白として表現されているのがわかります。
おわりに
OpenTelemetryを使ってPub/Sub経由でトレース情報を伝播する方法について解説しました。ぜひPub/Subを使った非同期な処理に対してもOpenTelemetryを使ってトレース情報を取得してみてください。
-
そもそも
propagation.TextMapPropagatorとはなにか、という説明をしていませんが、ここでは名前の通り文字列のキーと値でトレース情報を伝搬するもの、ぐらいの認識で大丈夫です。 ↩︎
