GMT6.5のサンプルスクリプトを試す1 basemap~linear~

2024/09/26に公開

GMT(Generic mapping tools)6.5の公式HPに記載されている例・サンプルスクリプトが示されているが、図が示されていないので描いてみる。

アルファベット順にbasemapから順に試してみよう。

引用元
GMT6.5.0 Documentation basemap

最初は地図ではないグラフなどを描くためのもののようだ。

gmt begin linear
  gmt basemap -R0/9/0/5 -Jx1c -Bf1a2 -Bx+lDistance -By+l"No of samples" -BWeSn
gmt end show

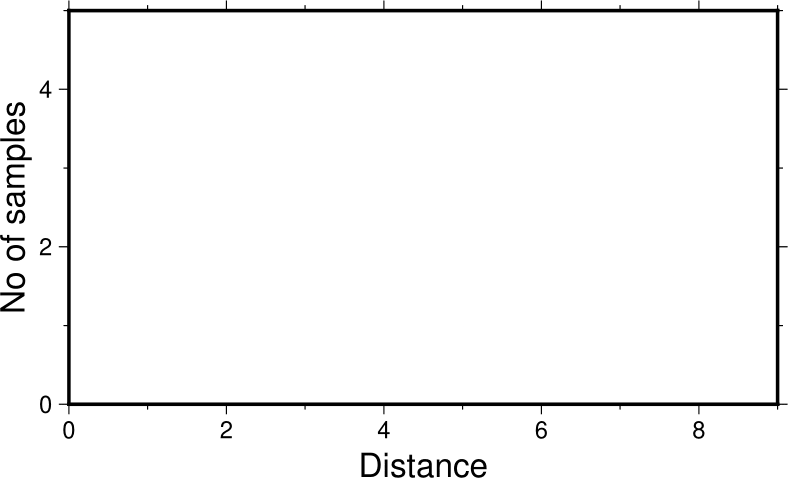

データが入っていないため枠だけが形成された。
ごくありふれた線形のグラフ枠。
-Rで範囲を指定。X軸:0~9、Y軸:0~5
-Jで表示方法を指定。x1c:線形スケール1cm単位。小文字xではプロットするスケールと同じになる。
-Bで境界、軸を指定。複数個入力してもよいらしい。
  -Bf1a2 f1:細かい目盛りの間隔(1ずつ)
      a2:注釈の間隔(2ずつ)
  -Bx+lDistance x+l:X軸側のラベルを設定(“Distance”という文字を入れる)
  -By+l”No of samples”  y+l:Y軸のラベルを設定(“No of samples”という文字を入れる)””で囲うとスペースを含めたラベル、タイトル名を入れられる。スペースがないのであれば””なしでもよい模様。
  -BWeSn WeSn:軸・ラベルを記載する場所を示す
          West左,East右,South下,North上の頭文字をそれぞれ大文字で示すと、軸とラベルを表示、小文字にすると軸のみ表示、記載しないと無くなる。

枠だけだとつまらないので、適当に数字を入力してプロットしてみる。
せっかくなので、適当にデータを用意してプロットしてみることにした。
sample1.txtでy=\frac{1}{2} x^2を以下のように準備。

0 0
1 0.5
2 1

plotはとりあえず適当に赤丸をプロットするようにした。
また、beginで出力ファイル形式を指定できるが、指定しないとPDFになり図として扱いにくいのでpngとした。

gmt begin linear2 png
  gmt basemap -R0/9/0/5 -Jx1c -Bf1a2 -Bx+lDistance -By+l"No of samples" -BWeSn
  gmt plot sample1.txt -Sc0.2 -Gred -W0.5
gmt end
