Rails アプリのER図をMermaid形式で出力してするgemとFigJamで表示するプラグインを作りました
こんにちは。 わこーです。
タイトルが全てですが、以下2つを作ったので紹介です。
- Rails アプリのER図をMermaid形式で出力してするgem
- FigJamでMermaidを表示するプラグイン

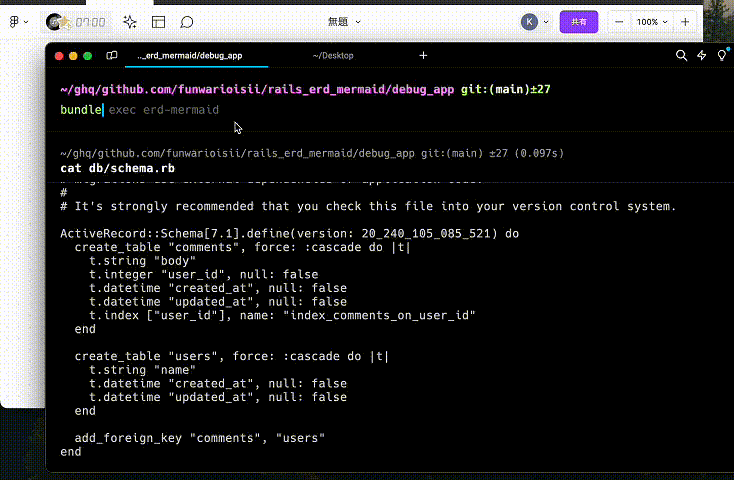

この２つを組み合わせると以下のように便利になります。
「Rails アプリのER図をMermaid形式で出力してするgem」は
「FigJamでMermaidを表示するプラグイン」は
で公開しています。
FigJamプラグインの方も公開申請を出しているので、申請が通れば手元に clone せずにご利用いただけると思います。
開発中に困ったことなどを↓にも書いています。
動機
チームでRailsアプリを開発していたとき、FigJamにモデル図を起こして設計の議論に役立てている同僚がいました。このときの体験がよく、いまも同様に書き出して、ウンウン唸るみたいなことをしています。しかし、モデルが増えると書き出すだけで時間がかかってしまい、だんだん面倒になってきていました。
そこで、 Railsアプリを開発しながら、シュッとFigJamで図にするというのを目指します。
関連作品
rails-erd
dot形式で出力するなら rails-erd が最も知られていそうです。
最近はNotionも対応していたりで、Mermaidを使う機会が増えていると思うので、Mermaid二対応したいと思いました。
rails-mermaid_erd
これでいいじゃんと思ったのですが、Mermaid記法で書かれたER図を取得するには一旦ブラウザを経由する必要があります。
とりあえず標準出力で実行結果を確認できると、他にも使いまわせそうだと思い、新しく gem を作ることにしました。
どういう仕組みか
rails_erd_mermaid
Rails での表現から Mermaid での表現に変換するための中間表現として IntermediateRepresentation という module を用意しています。
このなかにModel, Relation を表現する Struct を置き、これらに追加しています。
ActiveRecord::Base.descendants で得られた各モデルについて、カラムを追加したり、model.reflect_on_all_associations(:has_many) model.reflect_on_all_associations(:has_one) model.reflect_on_all_associations(:belongs_to) を見て関係性を書き起こしています。
bundle add rails_erd_mermaid --github="funwarioisii/rails_erd_mermaid"
bundle exec erd_mermaid --filetype="stdout"
でお試しいただけると思います。
figjam-mermaid-erd
Mermaid を各行読み、モデルの関係を拾っています。
本当は mermaid.parse(text) のような形でJSONが得られるとうれしいのですが、そういったAPIは現在開発中のようです。
表示についてはかなり手を抜いています。いいアイデア募集中…。
他から参照される数が低いものを先に表示し、参照される数が多いものを少し話して表示するようにしています。
モデルの数が多いとFigJam上でガチャガチャする必要があるので、しょっぱいフィルターがついています
これもターゲットのモデルを決めて深さ３くらいまで関連を出すとかにするといいのかなぁと思いますが、すぐにUser みたいな関係が多そうなやつが破滅させに来る未来しか見えない。
git clone https://github.com/funwarioisii/figjam-mermaid-erd
cd figjam-mermaid-erd
tsc
してツールバーよりプラグイン > 開発 > マニフェストからプラグインをインポート で manifest.json を選択すると使えます。
いい感じになったらPR送ってください；；
使ってみての感想
想定通り手書きが減ってうれしい
目的を達成できてよかった。
コマンドをポチポチするだけでFigJamにモデルが書かれるのは本当に楽でうれしい。
忘れていたrelationが出てきた
「あーこのモデルとこのモデルって関連あったなー」が早速あぶり出されて、考慮漏れが減りました。
stdout に外部キーの追加が出てきて pbcopy しづらい
$ bundle exec erd-mermaid --filetype=stdout
-- foreign_keys("comments")
-> 0.0001s
-- foreign_keys("users")
-> 0.0000s
...(結果が流れる)
となり、 bundle exec erd-mermaid --filetype=stdout | pbcopy とすると foreign_keys が含まれてしまうのです。
普通にファイル出力するときは出ないので Rails のログレベルな気がする？
直します…。
さいごに
それぞれ個別で使えるものです。どうぞご利用ください。
