STL ファイルを動的に読み込んで、Oculus Quest で操作する

2021/03/23に公開

STL ファイルを動的に読み込んで、Qculus Quest で回転や移動をして眺められるようにします。
STL ファイルは pb_Stl を使用させていただき、Qculus Quest で回転や移動は MRTK (Mixed Reality Toolkit) を使用します。
STL ファイルはパソコンと接続した時に置けるようにするため、/sdcard/Android/data/[パッケージ名]/files/ から、STL ファイルを読み込みます。

環境

  • Unity 2019.4.22f1
  • pb_Stl 1.0.0
  • Mixed Reality Toolkit Foundation 2.5.3
  • Oculus Integration 25.0
  • Oculus XR Plugin 1.8.1

Oculus Quest MRTK のセットアップ

  1. プロジェクトの初期化と最初のアプリケーションの配置 - Mixed Reality | Microsoft Docs の [シーンを作成して構成する] までを手順通りに行い、Unity プロジェクトを作成します。
    • [ビルド プラットフォームを切り替える] や [2.追加のプロジェクト設定を構成する] は必要ありませんが、記載を簡略化するために参照としています。
  2. OculusQuestMRTK | Microsoft Docs の [Using the Oculus XR SDK Data Provider] までの手順通りに行い、Qculus Quest で MRTK を使用できるようにします。
    • [Using the Oculus XR SDK Data Provider] の 2 では、[Device Manager Profile] に [OculusXRSDKDeviceManagerProfile] を設定します。
    • [Ovr Camera Rig Prefab] と [Local Avatar Prefab] が [None (Game Object)] になっている場合は、[Mixed Reality Toolkit] > [Utilities] > [Oculus] > [Integrate Oculus Integration UnityModules] を再度実行します。

pb_Stl のセットアップ

  1. pb_Stl の Install の手順通りに pb_Stl をインストールします。

STL ファイル読み込みスクリプトの追加

  1. [Hierarchy] ウィンドウで [Create Empty] から空のオブジェクトを作成します。

  2. 名前を「RuntimeStlLoader」にします。

  3. RuntimeStlLoader オブジェクトを選択した状態で、Inspector ウィンドウの [Add Component] から [C# Script] を追加します。

  4. ファイル名を「RuntimeStlLoader」とします。

  5. RuntimeStlLoader.cs のソースコードを下記のようにします。

    RuntimeStlLoader.cs
    using Microsoft.MixedReality.Toolkit.UI;
    using Microsoft.MixedReality.Toolkit.UI.BoundsControl;
    using Microsoft.MixedReality.Toolkit.Utilities;
    using Parabox.Stl;
    using System.Collections.Generic;
    using System.IO;
    using System.Linq;
    using UnityEngine;

    public class RuntimeStlLoader : MonoBehaviour
    {
        [SerializeField]
        private Material material;

        private readonly List<GameObject> spawnedObjects = new List<GameObject>();

        public void Load()
        {
            string stlPath = Directory.GetFiles(Application.persistentDataPath, "*.stl").FirstOrDefault();
            if (string.IsNullOrEmpty(stlPath))
            {
                Debug.LogError("Not found stl file.");
                return;
            }

            Mesh[] meshes = Importer.Import(stlPath);
            if (meshes.Length < 1)
            {
                return;
            }

            GameObject parentGameObject = new GameObject();
            parentGameObject.transform.position = new Vector3(0, -0.6f, 2);

            foreach (Mesh mesh in meshes)
            {
                GameObject gameObject = new GameObject();

                MeshFilter meshFilter = gameObject.AddComponent<MeshFilter>();
                meshFilter.mesh = mesh;

                MeshRenderer meshRenderer = gameObject.AddComponent<MeshRenderer>();
                meshRenderer.material = material;

                gameObject.transform.parent = parentGameObject.gameObject.transform;
            }

            parentGameObject.AddComponent<BoundsControl>();
            ObjectManipulator objectManipulator = parentGameObject.AddComponent<ObjectManipulator>();
            objectManipulator.TwoHandedManipulationType = TransformFlags.Move | TransformFlags.Rotate;

            spawnedObjects.Add(parentGameObject);
        }

        public void Clear()
        {
            foreach (GameObject gameObject in spawnedObjects)
            {
                Destroy(gameObject);
            }
        }
    }

  6. [Assets] ウィンドウで stl のオブジェクトに設定する任意の Material を作成します。

  7. [Hierarchy] ウィンドウで RuntimeStlLoader オブジェクトを選択した状態で、Inspector ウィンドウの [RuntimeStlLoader] の [Material] に任意の Material を設定します。

スクリプトの呼び出しメニューを追加

  1. [Project] ウィンドウで、 [Packages] > [Mixed Reality Toolkit Foundation] > [SDK] > [Features] > [UX] > [Prefabs] > [Menus] にある [NearMenu3x1] プレハブを [Hierarchy] ウィンドウにドラッグします。

  2. オブジェクトの名前を「Menu」に変更します。

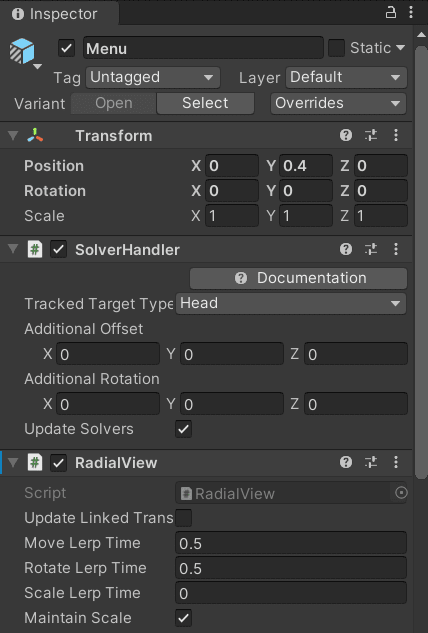

  3. Menu オブジェクトの Position を X = 0、Y = 0.4、Z = 0 にします。

  4. SolverHandler コンポーネントの [Tracked Target Type] を [Head] に設定します。

  5. RadialView コンポーネントの横にあるチェックボックスをオンにして、既定で有効になるようにします。

  6. Menu オブジェクトを展開し、[ButtonCollection] > [ButtonOne] 選択し、名前を「LoadStL」にします。

  7. LoadStl オブジェクトを選択し、[Inspector] ウィンドウの [Button Config Helper] を下記のように変更します。

    • [Main Label Text] を「Load STL」にします。
    • [On Click ()] に RuntimeStlLoader オブジェクトをドラッグアンドドロップして、RuntimeStlLoader.Load を選択します。
    • Icon は任意のアイコンを選択します。
  8. [ButtonCollection] > [ButtonThree] 選択し、名前を「Clear」にします。

  9. Clear オブジェクトを選択し、[Inspector] ウィンドウの [Button Config Helper] を下記のように変更します。

    • [Main Label Text] を「Clear」にします。
    • [On Click ()] に RuntimeStlLoader オブジェクトをドラッグアンドドロップして、RuntimeStlLoader.Clear を選択します。
    • Icon は任意のアイコンを選択します。

実行

  1. OculusQuestMRTK | Microsoft Docs の [Build and deploy your project to Oculus Quest] の [3. Change the deployment to Android] まで手順通りに行います。

  2. [Edit] > [Project Settings...] を選択し、[Project Settings] ウィンドウを開きます。

  3. [Player] > [Other Settings] > [Write Permission] を [External (SDCard)] に変更します。

    • [Write Permission] を [External (SDCard)] にすることによって、Application.persistentDataPath の参照先が /data/data/ から /sdcard/Android/data/ に変わります。
  4. OculusQuestMRTK | Microsoft Docs の [Build and deploy your project to Oculus Quest] の [4. Ensure that the Oculus Quest is selected as the applicable run device] 移行を行い実行します。

  5. Oculus Quest と パソコンを接続し、/sdcard/Android/data/[パッケージ名]/files/ に任意の STL ファイルを置きます。

  6. Menu オブジェクトの LoadStl を選択すると STL ファイルが読み込まれ表示されます。

トラブルシューティング

  • Error building Player: BuildFailedException: Oculus Utilities Plugin with OpenXR only supports linear lighting. Please set 'Rendering/Color Space' to 'Linear' in Player Settings
    • OpenXR を使用する予定はないので、下記の手順で OpenXR を無効化します。
      1. [Projects] ウィンドウで、[Assets] > [Oculus] > [VR] > [Plugins] > [プラグインバージョン] > [AndroidOpenXR] > [OVRPlugin] を選択します。
      2. [Inspector] ウィンドウで、[Android] のチェックを外します。
      3. [Projects] ウィンドウで、[Assets] > [Oculus] > [VR] > [Plugins] > [プラグインバージョン] > [AndroidUniversal] > [OVRPlugin] を選択します。
      4. [Inspector] ウィンドウで、[Android] にチェックをします。
