Three.js Cannon.es 調査資料 - 最新ライブラリ対応（cannon-es@0.20.0, three@0.165.0）

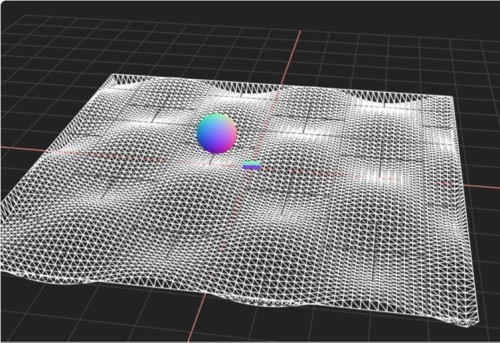

この記事のスナップショット

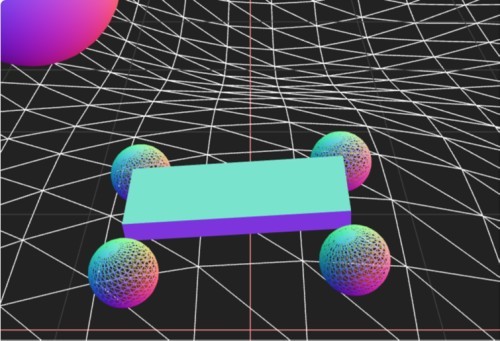

RaycastVehicleデモ画像

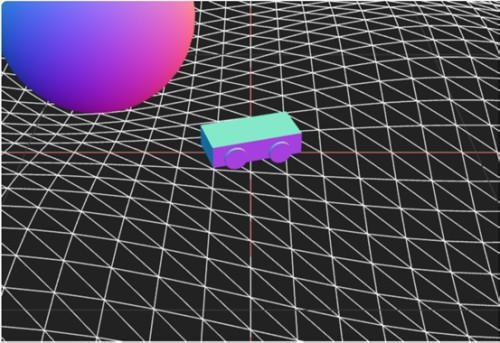

RigidVehicleデモ画像

ソース

https://github.com/fnamuoo/webgl/blob/main/003

動かし方

• ソース一式を WEB サーバ上に配置してください
• 車の操作法
  • カーソル上 .. アクセル
  • カーソル下 .. バック
  • カーソル左、カーソル右 .. ハンドル
  • 'b' .. ブレーキ
  • 'c' .. カメラ視点の変更
  • 'r' .. 姿勢を戻す

概要

• 最新ライブラリ対応（cannon-es@0.20.0, three@0.165.0）
  • お詫び：記事の執筆時期と公開時期が大きくずれて、ちょっと昔のバージョンになってます。
• 凹凸地面（heighfield）の修正

やったこと

cannon.es のサンプルで利用している three.js は rv122 と古い版になってます。大抵のデモはそのまま動くのですが、CANNON.Heightfield を使う場合、これに対応する three.js のクラスが THREE.Geometry から THREE.BufferGeometryになっており、そのままでは動きません。

最新ライブラリ（2024/6/22時点）の最新版（cannon-es@0.20.0, three@0.165.0）で動くように改修を行います。

CANNON.HeightfieldのためのTHREE.BufferGeometry

具体的には THREE.Geometry の該当箇所を以下のように直すだけです。

  const geometry = new THREE.BufferGeometry();
  {
      let points = [];
      const shape = heightfieldShape;
      const v0 = new CANNON.Vec3()
      const v1 = new CANNON.Vec3()
      const v2 = new CANNON.Vec3()
      for (let xi = 0; xi < shape.data.length - 1; xi++) {
        for (let yi = 0; yi < shape.data[xi].length - 1; yi++) {
          for (let k = 0; k < 2; k++) {
            shape.getConvexTrianglePillar(xi, yi, k === 0)
            v0.copy(shape.pillarConvex.vertices[0])
            v1.copy(shape.pillarConvex.vertices[1])
            v2.copy(shape.pillarConvex.vertices[2])
            v0.vadd(shape.pillarOffset, v0)
            v1.vadd(shape.pillarOffset, v1)
            v2.vadd(shape.pillarOffset, v2)
            points.push(new THREE.Vector3(v0.x, v0.y, v0.z),
                        new THREE.Vector3(v1.x, v1.y, v1.z),
                        new THREE.Vector3(v2.x, v2.y, v2.z))
          }
        }
      }
      geometry.setFromPoints(points)
      shape.id = geometry.id;
 }

最新版のライブラリに対応するだけなら上述だけです。
これにテクスチャを貼ろとしたらもう一工夫必要だったり、国土地理院の3Dデータを読み込んで表示しようとしたらデータの並びを入れ替えたりといった処理が必要になってくるのですが、これらは別の記事で紹介したいと思います。
