Babylon.js で物理演算(havok)：密閉空間にボールを発生させてみるテスト

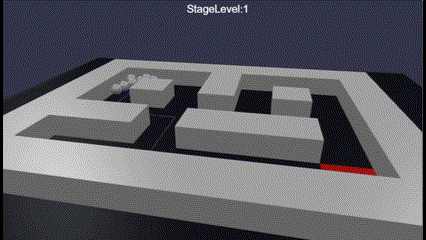

この記事のスナップショット
16倍速
ボールに色付き
（コードを見たい人はURLから full.html を消したURLを指定してください）
ソース
- 079 .. 白色ボール
- 079_2 .. ボールに色付き
ローカルで動かす場合、./js 以下のライブラリは 069/js を利用してください。
概要
迷路（壁と通路が同じ）にフタ、上から透明な板をおいた密閉空間を用意。
スタート地点でボールを無限に湧き出させて、ゴール地点まで到達できるかを見てみました。
ボールの移動は反発力と摩擦のみになります。
ゴールに到達しても何も起こらないので、手動で操作してください。
やったこと
-
ステージを作る
- 迷路作成
- 透明なフタをおく
-
ボールを無限に沸かせる
-
ボールの色を変化させてみる
ステージを作る：迷路作成
迷路データは迷路モジュール（自作）を使って作成します。
mapR = 7 + Math.floor(Math.log(stageLv+1));
mapC = 9 + Math.floor(Math.log(stageLv+1));
maze = new Maze.Maze1(mapR, mapC);
maze.create(21);
maze.resetStartGoal();
通路と壁が同じ大きさの迷路なので、壁の配置はフラグのあるところに配置します。
// 壁
for (let iz = 0; iz < nz; ++iz) {
z = (nz-iz)*wL+adjz;
for (let ix = 0; ix < nx; ++ix) {
x = ix*wL+adjx;
if (maze.data_[iz][ix]) { // 壁
let mesh = BABYLON.MeshBuilder.CreateBox("wallD", { width:wL, height:wH, depth:wL }, scene);
mesh.position = new BABYLON.Vector3(x, y, z);
let agg = new BABYLON.PhysicsAggregate(mesh, BABYLON.PhysicsShapeType.BOX, { mass: 0.0, restitution:0.05}, scene);
...
}
}
}
ステージを作る：透明なフタをおく
ちょっと厚みのある板を迷路の上部に配置します。
板は透明(alpha=0.01)にしておきます。
// 迷路の上のフタ（ボールが溢れないように
{
let mesh = BABYLON.MeshBuilder.CreateBox("cover", { width:maze.ncol_*wL, height:wH, depth:maze.nrow_*wL }, scene);
mesh.position = new BABYLON.Vector3(0, wH_*3, 0);
mesh.material = new BABYLON.StandardMaterial('mat', scene);
mesh.material.alpha = 0.01;
let agg = new BABYLON.PhysicsAggregate(mesh, BABYLON.PhysicsShapeType.BOX, { mass: 0.0, restitution:0.05}, scene);
...
}
ボールを無限に沸かせる
ボールをポップさせる関数を用意して、あとは render で遅延（クールタイム）させながらポップさせます。
// ボールをポップさせる
let popBubble = function() {
let bubbleR = 0.5;
let mesh = BABYLON.MeshBuilder.CreateSphere("bubble", { diameter: bubbleR}, scene);
mesh.position = pStart.clone();
mesh.position.x += Math.random()-0.5;
mesh.position.y += (Math.random()-0.5)*0.1;
mesh.position.z += Math.random()-0.5;
let agg = new BABYLON.PhysicsAggregate(mesh, BABYLON.PhysicsShapeType.SPHERE, { mass: 0.1, restitution:0.05}, scene);
...
}
let icool = 0, ncool = 20; // クールタイム
scene.onBeforeRenderObservable.add(() => {
// 時間差でポップさせる仕組み
if (icool > 0) {
--icool;
} else {
icool = ncool;
popBubble();
}
});
ボールの色を変化させてみる
ポップさせるボールに色を付け、時間ごとに色を変化させれば、ボールの流れがわかるかな？
ということでボールの色を HSV で作成して、Hパラメータを循環させるようにしてみた。
// 色付きボールをポップさせる
let popBubble2 = function(iH) {
...
mesh.material = new BABYLON.StandardMaterial('mat', scene);
mesh.material.diffuseColor = BABYLON.Color3.FromHSV(iH,1,1);
まとめ・雑感
なんか地味ですまそ。
途中で固まって動くなるのかと予想したけど、意外と動くというか力が伝わるというか。StageLevel=10,000とかでも時間をかければゴールまでたどり着けるっぽい。
開始数分後
開始から約30分後
開始から約45分後
