Babylon.js：地形データと雲海
この記事のスナップショット
富士の雲海
竹田城の雲海
（コードを見たい人はURLから full.html を消したURLを指定してください）
ソース
- 088_cloud1FUJI .. 富士山
- 088_cloud2TAKEDA .. 竹田城
ローカルで動かす場合、./js 以下のライブラリは 069/js を利用してください。
概要
国土地理院の地形データ(*.obj)を使う例として、地形＋雲海を発生させてみました。
雲海は ParticleSystem で作成させます。
やったこと
- 地形データを取得
- 地形データ(obj）を表示させる
- 雲海を発生させる１（富士山）
- 雲海を発生させる２（竹田城）
地形データを取得
国土地理院の全国Q地図にアクセスし、所望の地点をズームして3D形状を取得します。

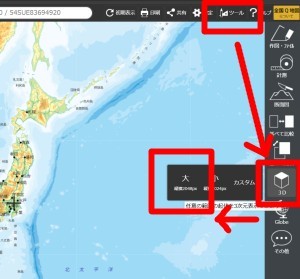

所望の場所にたどり着いたら、メニュー右上から「ツール」―「３Ｄ」ー「大」を選びます。

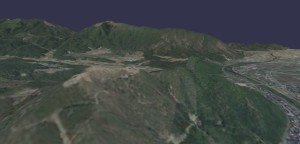

３Ｄ形状が表示されるので、下段のメニューから「OBJファイル」の「ダウンロード」を選択、
「OBJファイル」、「MTLファイル」、「テクスチャ画像」をダウンロード、保存します。
ちなみに「全国Q地図」はREST APIになっているようで、
https://maps.qchizu.xyz/{ズーム倍率}/{緯度}/{経度}/{オプション}
の意味になってます。
地形データ(obj）を表示させる
objファイルを表示させるには、ImportMeshAsync() を使います。
ここでは、読み込んだメッシュをリサイズ(scaling)して、位置(position)を調整し、Z軸マイナス方向を向いているので１８０度回転させておきます。
let file = "./3d/mtFUJI/dem.obj";
BABYLON.ImportMeshAsync(file, scene).then((result) => {
let meshGeo = result.meshes[0];
let s = 2, adjx=-50, adjz=-50;;
meshGeo.scaling = new BABYLON.Vector3(s, s, s);
meshGeo.position = new BABYLON.Vector3(100*s+adjx, -4.1*s, 100*s+adjz);
meshGeo.rotation = new BABYLON.Vector3(0, R180, 0);
})
雲海を発生させる１（富士山）
雲のテクスチャに、アセットにある cloud.png を使いました。
雲のテクスチャ
雲海とするために、広範囲に、lifetime を長く、西から東に流すようにしました。
地形（富士山）に対して、５合目ふきんにかかるようにしました。
富士山に雲海がかかる前
富士山に雲海がかかった場合
ちなみに、雲の動きがおそいので、上記のようになるには４～５分かかります。
雲海を発生させる２（竹田城）
雲海といえば天空の城、竹田城ということでこちらの地形でも雲海を適用させてみます。地形だけで、建物がないので城跡っぽくなってます（汗
こちらの雲海は南西で発生させ、北東方向に流れるようにしています。
竹田城に雲海がかかる前
竹田城に雲海がかかった場合
まとめ・雑感
雲っぽくない。
何が足りない？何かが足りない..
