Three.js Cannon.es - 3D迷路の例（オーソドックスな迷路とキャットウォーク）

2025/02/22に公開
WebGL
Three.js
迷路
cannon
tech

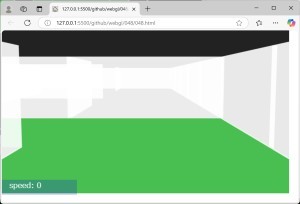

この記事のスナップショット

迷路あれこれ




ソース

https://github.com/fnamuoo/webgl/blob/main/048

動かし方

  • ソース一式を WEB サーバ上に配置してください
  • 操作法
    • {カーソルキー左右}／左スティック／十字キー（左右） .. 車操作（ハンドル）
    • {カーソルキー上}／右スティック上／Aボタン .. 車操作（アクセル）
    • 'b'／右スティック下／Bボタン .. 車操作（ブレーキ）
    • {カーソルキー下}／／Yボタン .. 車操作（バック）
    • 'n'(ON/OFFの切り替え)／Yボタン(押したときだけ有効) .. 車操作（サイドブレーキ）
    • 'c'／RBボタン／LBボタン .. カメラ視点の変更
      • 俯瞰（ふかん）：遠方から
      • ドローン：バードビュー（後方・上空から正面を向いて）
      • ドローン：ドライバーズビュー（中心から正面を向いて）
      • ドローン：周りを公転
    • 'r'／RTボタン／LTボタン .. 姿勢リセット
    • RTボタン and LTボタン .. マップリセット
    • '1','2','3','4','5','6'／Startボタン／Backボタン .. マップ切り替え
    • 'q' .. キーボードからゲームパッドへフォーカス変更

概要

迷路作成モジュールを使った例、Threejs による３Ｄ化として、オーソドックスな迷路とキャットウォーク（高所にある狭い通路）を作成しました。

なお、移動体として車(RaycastVehicle)を使います。
また、この手の迷路をヒントなしにゴールまでたどり着くのは苦手なので、最短経路を表示させてます。

やったこと

下記タイプの迷路を用意しました。

  • オーソドックスな迷路「通路と壁が同じサイズの迷路」
  • オーソドックスな迷路「薄い壁の迷路」＋最短経路
  • オーソドックスな迷路「薄い壁の迷路」＋最短経路（十字と斜め）
  • オーソドックスな迷路「通路と壁が同じサイズの迷路」(HighField利用）
  • キャットウォーク「通路と壁が同じサイズの迷路」(HighField利用）
  • マイクロマウスの迷路：「薄い壁の迷路」＋最短経路（十字と斜め）

ゴールにある球に接触すると、迷路を更新＋少し大きくなります。

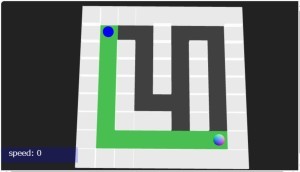

オーソドックスな迷路「通路と壁が同じサイズの迷路」


迷路データには Maze1 を使います。

迷路の3D表示として、迷路の通路には低い直方体、壁には高い直方体で表現します。
また、最短経路の表現として通路の色を変更しています。

オーソドックスな迷路「薄い壁の迷路」


迷路データには Maze2 を使います。

迷路の3D表示として、通路には低い直方体、壁には縦に薄い直方体で表現します。
また、最短経路の表現として通路の色を変更しています。

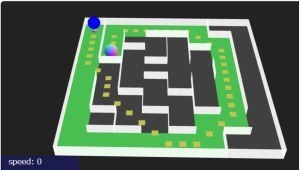

オーソドックスな迷路「薄い壁の迷路」＋最短経路（十字と斜め）


迷路データには Maze2 と Maze3 を使います。

迷路の3D表示として、通路には低い直方体、壁には縦に薄い直方体で表現します。
また、最短経路には二種類(Maze2での最短経路とMaze3での斜めアリの経路） を表示しています。
最短経路（幅優先）は緑の床で、斜め考慮の経路は小さな四角（橙）をマーキングしています。

スタート・ゴールの位置は最長になるように再配置します。

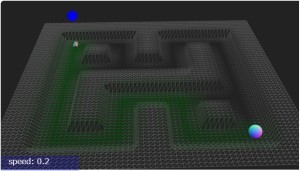

オーソドックスな迷路「通路と壁が同じサイズの迷路」(HighField利用）


迷路データには Maze1 を使います。

HighField は二次元の高さデータだけで地形を表現します。迷路の１セル分を HighField の座標 7x7 で表現します。
壁、通路、最短経路の色分けとして、ImageDataで画像生成したものをテクスチャとして貼り付けます。
壁は白、通路は黒、最短経路は緑といた具合です。

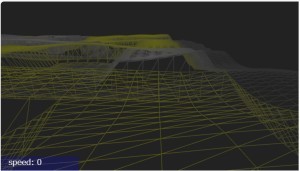

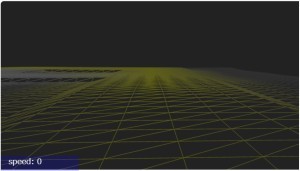

キャットウォーク「通路と壁が同じサイズの迷路」(HighField利用）


迷路データには Maze1 を使います。

壁と通路の高さを反転させ、通路が峰に、壁が谷になるようにしたものです。高低差がキツイと戻れない（登れない）のでそこそこの高さに抑えています。また、峰が同じ高さだと単調なので、パーリンノイズで高低差をつけてます。

ちなみに、ゴールするたびにサイズが大きくなるだけでなく、峰が高くなっていきます。


マイクロマウスの迷路：「薄い壁の迷路」＋最短経路（十字と斜め）


迷路データには Maze2 と Maze3 を使います。

3D表示は「薄い壁の迷路」の迷路になります。マップデータはマイクロマウスのデータ（固定データ）になります。
ロボットになった気分で迷路を攻略できます。

まとめ・雑感

迷路作成モジュールで作った迷路データの利用例を紹介しました。
移動体として車のコードが移植しやすかったので再利用しましたが、色々と問題点も見えてきました。
まず「移動しにくい」です。
クイックに移動、方向転換できないとちょっとフラストレーションがたまります。
カメラ視点も曲者で「後背ビュー」のときに手前の壁と重なって見づらくなって、少し調整しました。

マイクロマウスはちょっと面白かったです。このサイズ(64x64)だ最短経路のガイド無しにゴールにたどり着くのは無理と実感。ちなみに競技の動画拝見しましたが「動きが速い！」。いや、いいんです。こちらはマニュアル操作を楽しむものなので

キャットウォークも楽しいです。
「ビーナスライン走ってみた」(https://zenn.dev/fnamuoo/articles/8ff13213d67d7f)
の整地のときにも感じていたのですが、このような高台／高所を走るのってちょっと楽しいんですよね。ただコース上、直線と直角カーブになってしまうのが残念です。
