Three.js Cannon.es 調査資料 - 車に砲台と砲身を付ける

2024/10/30に公開
WebGL
Three.js
cannon
tech

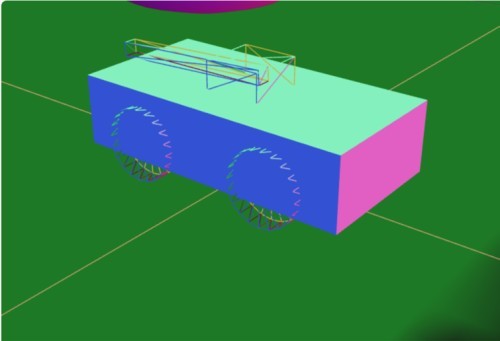

 この記事のスナップショット戦車

ソース
https://github.com/fnamuoo/webgl/blob/main/021
動かし方
ソース一式を WEB サーバ上に配置してください
車の操作法
カーソル上 .. アクセル
カーソル下 .. バック
カーソル左、カーソル右 .. ハンドル
'b' .. ブレーキ
'c' .. カメラ視点の変更
'r' .. 姿勢を戻す
'w' .. 砲身の回転（砲身を上げる）
's' .. 砲身の回転（砲身を下げる）
'd' .. 台座の回転（右回転）
'a' .. 台座の回転（左回転）
' ' .. 砲弾の発射
マウス操作 .. カメラ位置の変更


 概要車を戦車にしますします。RaycastVehicle に砲台（回転台）と砲身を付けて、砲身の先頭から砲弾（玉）を発射できるようにします。
キャタピラは諦めます。
砲身が重力に引かれて時間とともに下に下がってきますが、向きを固定することは諦めます。

 やったこと砲台は　台座と砲身の2パーツ構成とし、回転を制御する2つのヒンジ

「車と台座のY軸回転（方位角）」と

「台座と砲身のZ軸回転（仰角）」

を用意します。
  const moCannonMtr = new CANNON.Material('cannon')
  // 砲身
  const moBarrelShape = new CANNON.Box(new CANNON.Vec3(1.2, 0.1, 0.1))
  const moBarrelBody = new CANNON.Body({
      mass: 0.1,
      shape: moBarrelShape,
      position: new CANNON.Vec3(-1.2, 7, 0),
      // type: CANNON.Body.KINEMATIC,
      // collisionFilterGroup: 0,  // 砲身が車体に埋まらないよう comment out
      material: moCannonMtr,
  })
  world.addBody(moBarrelBody)
  const viBarrelGeo = new THREE.BoxGeometry(2.4, 0.2, 0.2);
  const viBarrelMtr = new THREE.MeshNormalMaterial({wireframe: true});
  const viBarrelMesh = new THREE.Mesh(viBarrelGeo, viBarrelMtr);
  viBarrelMesh.position.copy(moBarrelBody.position);
  viBarrelMesh.quaternion.copy(moBarrelBody.quaternion);
  scene.add(viBarrelMesh);

  // 砲台
  const moBatteryShape = new CANNON.Box(new CANNON.Vec3(0.4, 0.2, 0.4))
  const moBatteryBody = new CANNON.Body({
      mass: 0.2,
      shape: moBatteryShape,
      position: new CANNON.Vec3(0, 5, 0),
      // type: CANNON.Body.KINEMATIC,
      collisionFilterGroup: 0,  // 砲身と砲台が埋まる／重なるように
      material: moCannonMtr,
  })
  world.addBody(moBatteryBody)
  const viBatteryGeo = new THREE.BoxGeometry(0.8, 0.4, 0.8);
  const viBatteryMtr = new THREE.MeshNormalMaterial({wireframe: true});
  const viBatteryMesh = new THREE.Mesh(viBatteryGeo, viBatteryMtr);
  viBatteryMesh.position.copy(moBatteryBody.position);
  viBatteryMesh.quaternion.copy(moBatteryBody.quaternion);
  scene.add(viBatteryMesh);

  // 車体と砲台をヒンジ（旋回方向）でつなぐ
  const moVehicleCannonBatteryConst = new CANNON.HingeConstraint(moChassisBody, moBatteryBody, {
      axisA: CANNON.Vec3.UNIT_Y,
      axisB: CANNON.Vec3.UNIT_Y,
      pivotA: new CANNON.Vec3(0, 0.5, 0),
      pivotB: new CANNON.Vec3(0, -0.2, 0),
  });
  world.addConstraint(moVehicleCannonBatteryConst);
  moVehicleCannonBatteryConst.enableMotor();

  // 砲台と砲身をヒンジ（仰角方向）でつなぐ
  const moVehicleCannonBarrelConst = new CANNON.HingeConstraint(moBatteryBody, moBarrelBody, {
      axisA: CANNON.Vec3.UNIT_Z,
      axisB: CANNON.Vec3.UNIT_Z,
      pivotA: new CANNON.Vec3(0, 0, 0),
      pivotB: new CANNON.Vec3(1, 0, 0),
  });
  world.addConstraint(moVehicleCannonBarrelConst);
  moVehicleCannonBarrelConst.enableMotor();
砲身の制御には w, s, a, d を用い、砲弾を発射する場合は、スペース（' '） を用いることにします。発射過程は、砲身の先に玉を置いて、砲身の方向に力を加えます。
  document.addEventListener('keydown', (event) => {
    switch (event.key) {
      ...
      case 'w':
        // 砲身の回転（仰角方向）を進める
        moVehicleCannonBarrelConst.setMotorSpeed(1);
        break
      case 's':
        // 砲身の回転（仰角方向）を進める
        moVehicleCannonBarrelConst.setMotorSpeed(-1);
        break
      case 'a':
        moVehicleCannonBatteryConst.setMotorSpeed(-1);
        break
      case 'd':
        // 台座の回転（方位方向）を進める
        moVehicleCannonBatteryConst.setMotorSpeed(1);
        break
      case ' ':
        // 砲身の先に玉を作成・発射
        const radius = 0.1;
        const moBulletMtr = new CANNON.Material({name: 'Bullet'});
        const moBulletBody = new CANNON.Body({
            mass: 1,
            shape: new CANNON.Sphere(radius),
            position: moBarrelBody.position.vadd( moBarrelBody.quaternion.vmult(new CANNON.Vec3(-1.5, 0, 0)) ),
            material: moSphereMtr
        });
        world.addBody(moBulletBody);
        const viBulletGeo = new THREE.SphereGeometry(radius);
        const viBulletMtr = new THREE.MeshNormalMaterial();
        const viBulletMesh = new THREE.Mesh(viBulletGeo, viBulletMtr);
        scene.add(viBulletMesh);
        moBullets.push(moBulletBody);
        viBullets.push(viBulletMesh);
        moBulletBody.applyImpulse(moBarrelBody.quaternion.vmult(new CANNON.Vec3(-100, 0, 0)));
        break
照準の代わりに、「砲身の視点」を加えます。
      } else if (cameraPosi == 3) {
          // 砲身／照準の視点
          //   カメラ位置は砲台のちょっと上
          var vposi2 = moBatteryBody.position;
          camera.position.set(vposi2.x, vposi2.y+1, vposi2.z);
          //   カメラ視点(lookAt)は砲身の延長上 100先に
          camera.rotation.z = 0;
          var vposi3 = moBarrelBody.quaternion.vmult(new CANNON.Vec3(-1000, 0, 0));
          camera.lookAt(new THREE.Vector3(vposi3.x, vposi3.y, vposi3.z));

 実行いい感じに戦車っぽいですが、砲身が下がってくるのがちょっと。

まぁこれはこれでゲームっぽくてよいのかな？

一応固定できないかと重量いじったり、摩擦をいじったり、反対側におもりをつけてみたりしてみましたが、上手くいかずにあきらめました。
次は車をショベルカー（アーム2節とバケット）にチャレンジします。
