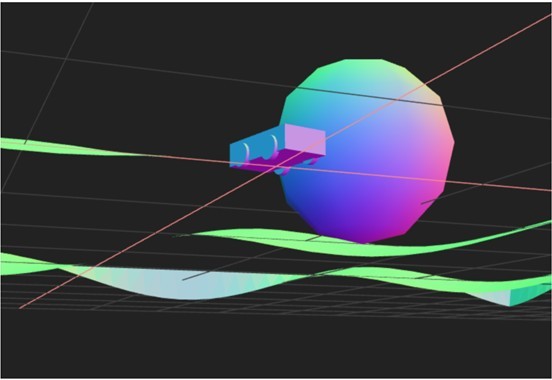

 この記事のスナップショットRaycastVehicleデモ画像

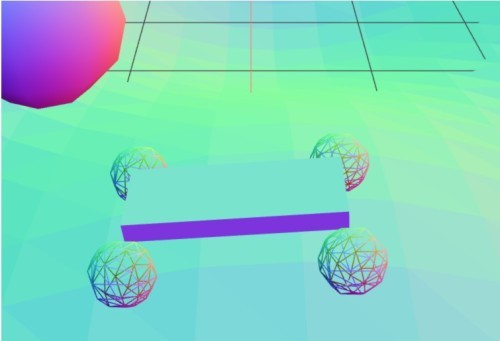

RigidVehicleデモ画像

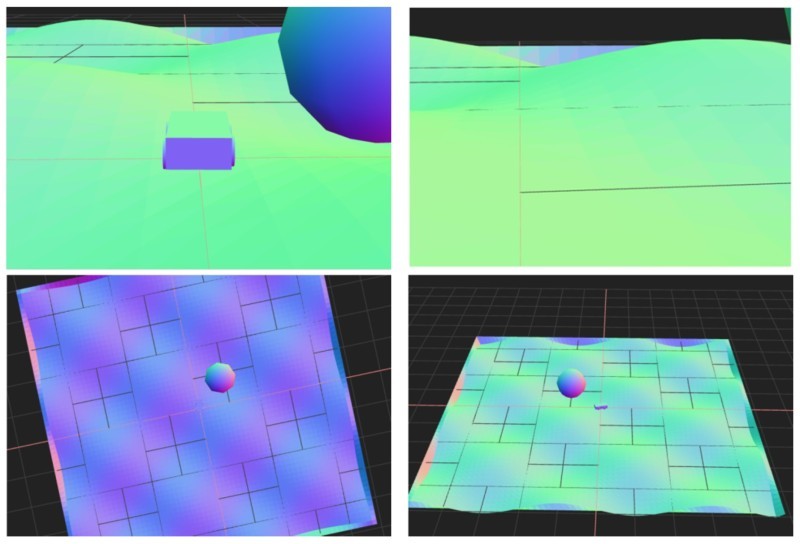

カメラ視点：バードビュー(左上)、フロントビュー（右上）、トップビュー(左下)、OrbitControls（右下）

ソース
https://github.com/fnamuoo/webgl/blob/main/002
動かし方
ソース一式を WEB サーバ上に配置してください
車の操作法
カーソル上 .. アクセル
カーソル下 .. バック
カーソル左、カーソル右 .. ハンドル
'b' .. ブレーキ
'c' .. カメラ視点の変更
'r' .. 姿勢を戻す


 概要サンプルコードのオフライン化（ライブラリのローカル配置）
本質的な成分のみ残す（cannon, threee, OrbitControls 以外の demo.js等の排除）
機能追加（カメラ視点、姿勢修正）
目印追加

 やったことcannonの物理エンジンにある 2つの車モデル、「Raycast vehicle」と「Rigid vehicle」

について、これらモデルの違いを探るべく、実装方法をそろえて見比べてみます。
Raycast vehicle
Rigid vehicle
大まかに次のような違いがあるようです。


項目
Rigid vehicle
Raycast vehicle


概要
シンプルなモデル
より詳細なモデル

具体的な違いを探るためにも、まずはコードを見るのですが、

実装方法が微妙に違っていて、モデル自体の違いがわかりにくくなってます。
手始めに、次の作業を行います。
オフライン化／ローカル化
ライブラリが外部指定されており、毎回ネットワーク接続するのをやめたい
効率化のためローカルでも作業できるようhttpサーバを立ち上げる
本質的な成分のみ残す（cannon, threee, OrbitControls以外のdemo.js等の排除）
demo.js で three.js に関する操作が隠蔽されており、便利な一方、汎用性に欠く
テクスチャを貼ったり、ワイヤーフレーム表示するにはdemo.jsでは煩雑
基本動作を学習する意味も含め demo.js を使わず、three.js に関する処理をべた書きする
機能追加
自車のカメラ視点追加
車の挙動がよくわかるように、いくつかの視点を追加、切り替え可能とする
自車の姿勢修正
操作中の車がひっくり返るときの対応として、車の姿勢を戻すための処理。詳細は後述。
ボール（目印）追加
位置や大きさを確認するために配置したただの目印、ランドマーク。

 座標軸座標軸は任意に定めることができるようですが、

ここでは下記のとおりとします。
     ↑(画面上):y  : 逆向き／下向きに重力
     │
     │
     │＿＿＿＿→ (画面右):x
    ／
  ／
(画面手前):z
カメラ（視線）も x-z平面を地面として、y軸正を上としています。
今後も基本この座標系になります。

 自車のカメラ視点追加カメラ視点として下記を追加します。
バードビュー（車の後方・上空から正面に向けて）
フロントビュー（ドライバー視点／車の中心位置から正面に向けて）
トップビュー（上空から／車の前面が上に）
OrbitControls の手動操作＋自動回転
OrbitControls の手動操作

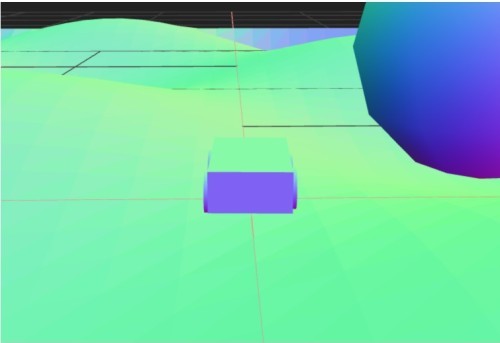

バードビュー

バードビューは、カメラを車の後方・上空にもってきて、視点を車の位置にあわせます。

カメラ位置の計算は、カメラの相対位置（車の後方・上空）のベクトルに車の quaternion をかけ合わせることで、現在の車の向きに合わせた位置を求めることができます。カメラの相対位置は、車の初期の向きに関係し、作成時に x軸のマイナス方向を向いて作成しているので、x軸プラス方向が後方の位置になります。
        var vposi = moVehicle.chassisBody.position;
        var vquat = moVehicle.chassisBody.quaternion;
        // 後背からビュー / 車の後方位置から正面に向けて
        var vv = vquat.vmult(new CANNON.Vec3(23, 5, 0));  // 後方、高さ、左右
        camera.position.set(vposi.x + vv.x, vposi.y + vv.y, vposi.z + vv.z);
        camera.rotation.z = 0;
        camera.lookAt(new THREE.Vector3(vposi.x, vposi.y, vposi.z));
フロントビュー

フロントビューは、カメラを車の中心位置にもってきて、視点を車の前方にあわせます。

視点の位置（車の前方）の計算は、視点の相対位置（前方位置）のベクトルに車の quaternion をかけ合わせることで求めることができます。
        var vposi = moVehicle.chassisBody.position;
        var vquat = moVehicle.chassisBody.quaternion;
        // フロントビュー（ドライバー視点) / 車の中心位置から正面に向けて
        camera.position.copy(new THREE.Vector3(vposi.x, vposi.y+2, vposi.z));
        camera.rotation.z = 0;
        var vv = vquat.vmult(new CANNON.Vec3(-20, 0, 0));  // 前方、高さ、左右
        camera.lookAt(new THREE.Vector3(vposi.x + vv.x, vposi.y + vv.y, vposi.z + vv.z));
トップビュー

トップビューは、垂直に上空から車を眺めたものです。さらに進行方向（車の向き）を上にします。

車の向き（方位角）は車の quaternion から toEuler()から求めることができます。

カメラ位置は車の上空とし、視点は車の位置、車の向きに合わせてカメラの rotation を設定します。
        var vposi = moVehicle.chassisBody.position;
        var vquat = moVehicle.chassisBody.quaternion;
        // トップビュー 上空から / 車の前面が上に
        camera.position.set(vposi.x, vposi.y + 200, vposi.z);
        camera.lookAt(new THREE.Vector3(vposi.x, vposi.y, vposi.z));
        var veuler = new CANNON.Vec3(0, 0, 0);
        vquat.toEuler(veuler);
        var viecleRotY = veuler.y + Math.PI / 2;  // X軸負の方向を向いて作成したので、上を向くよう90度ずらす
        camera.rotation.z = viecleRotY;
OrbitControls の手動操作＋自動回転

OrbitControls の手動操作＋自動回転するには、autoRotate フラグを true とし、視点を OrbitControls.target に設定します。そして OrbitControls の操作を反映するには update() を呼び出します。
自動的に視点の位置が変わりますが、マウスのドラッグ操作やホイール操作で視点を変更することもできます。
        var vposi = moVehicle.chassisBody.position;
        orbitControls.autoRotate = true;
        orbitControls.target = new THREE.Vector3(vposi.x, vposi.y, vposi.z);
        orbitControls.update();
OrbitControls の手動操作

OrbitControls の手動操作には、autoRotate フラグを false とし、OrbitControls の update() を呼び出すだけになります。マウスのドラッグ操作やホイール操作で視点を変更できます。
        orbitControls.autoRotate = false;
        orbitControls.update();

 自車の姿勢を戻す方法車を操作しているとひっくり返ることがあり、そのときの姿勢を戻す方法を示します。
Raycast モデルの場合はプロパティの chassisBody の姿勢（position, quaternion）と速度（velocity, angularVelocity）を制御します。
        // 車をひっくり返す ..
        // 車を持ち上げ
        moVehicle.chassisBody.position.y += 5;
        // 進行方向（回転角Y）を使い、方向を初期化
        var vquat = moVehicle.chassisBody.quaternion;
        var veuler = new CANNON.Vec3(0, 0, 0);
        vquat.toEuler(veuler);
        var ry = veuler.y;
        const carInitQuat = new CANNON.Quaternion();
        carInitQuat.setFromAxisAngle(new CANNON.Vec3(0, 1, 0), ry);
        moVehicle.chassisBody.quaternion.copy(carInitQuat);
        // 速度、角速度を初期化しておく
        moVehicle.chassisBody.velocity = new CANNON.Vec3(0, 0, 0);
        moVehicle.chassisBody.angularVelocity = new CANNON.Vec3(0, 0, 0);
系が x-z 平面で、y軸方向に重力がかかっているので、垂直方向（y軸方向）に車を持ち上げます。

車の向きを quaternion から取得して、方向だけを quaternion に再度設定します。
車の向き（方位角）は quaternion の toEuler() の y 成分から取得できます。

改めてY軸周りに方位角で回転させた quaternion を chassisBody に設定します。
さらに、速度（velocity）、角速度（angularVelocity）を 0 にすることで動きを停止させます。
一方で Rigid モデルの場合は次のようにします。
        // 車をひっくり返したいけど、シャーシ・ホイルを同時に指定する必要あり。面倒なので保留に
        // 車を持ち上げ
        var upY = 5;
        vehicle.chassisBody.position.z += upY;
        for (var i = 0; i < 4; ++i) {
          vehicle.wheelBodies[i].position.z += upY;
        }

        // 片方だけに力を加えてみる
        var vquat = vehicle.chassisBody.quaternion;
        var veuler = new CANNON.Vec3(0, 0, 0);
        vquat.toEuler(veuler);
        var ry = -veuler.y;
        var fy = new CANNON.Vec3(0, 20, 0);  // 上向きの力のベクトル
        var pz, px;
        var cos_ry, sin_ry;
        cos_ry = Math.cos(ry);
        sin_ry = Math.sin(ry);
        // .. 車の左前方、上向きに力を加える
        pz =  5*cos_ry + 2*sin_ry;
        px = -5*sin_ry + 2*cos_ry;
        vehicle.chassisBody.applyImpulse(fy, new CANNON.Vec3(px, 0, pz));
        // .. 車の左後方、上向きに力を加える
        pz =  5*cos_ry  -2*sin_ry;
        px = -5*sin_ry  -2*cos_ry;
        vehicle.chassisBody.applyImpulse(fy, new CANNON.Vec3(px, 0, pz));
Rigid モデルではシャーシ（本体）とホイール（タイヤ）が一体になっていないようです。

シャーシだけを移動、回転させてもホイールが置き去りになるようです。

ホイールの相対位置を再計算して正しい位置に配置しないと、次の瞬間にシャーシとホイールを接続する制約が働き、離れた位置から無理やりくっつくような動きなり、時におかしな位置にくっつく場合があります。
相対位置を再計算するのは面倒なので、垂直に平行移動（上方に移動）して、車を回転させるような衝撃をシャーシに加えて、回転させます。
パッと見、シャーシの片方が跳ねあがって姿勢を戻す、アクロバットな動きをしますが、下手に位置を再計算するよりも「安定した姿勢の戻し方」なようです。
