Three.js Cannon.es 調査資料 - マップ分割（２）凹凸地面

2024/11/01に公開
WebGL
Three.js
cannon
tech

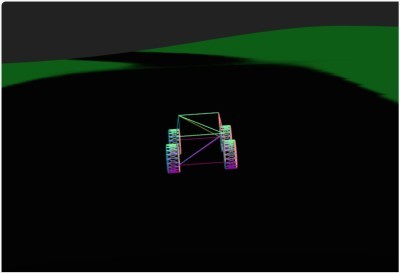

 この記事のスナップショット走行中スナップショット

ソース
https://github.com/fnamuoo/webgl/blob/main/027
動かし方
ソース一式を WEB サーバ上に配置してください
車の操作法
カーソル上 .. アクセル
カーソル下 .. バック
カーソル左、カーソル右 .. ハンドル
'b' .. ブレーキ
'c' .. カメラ視点の変更
'r' .. 姿勢を戻す
マウス操作 .. カメラ位置の変更
'1' .. 車変更：FR低出力
'2' .. 車変更：FR高出力
'3' .. 車変更：FF低出力
'4' .. 車変更：FF高出力
'5' .. 車変更：4WD低出力
'6' .. 車変更：4WD高出力


 概要どうにか大きなサイズの地図上を走らせたい！という一念で、マップの分割表示にチャレンジします。

最終目標は、国土地理院の3Dデータを分割して表示することになります。

今回はその第二弾として「凹凸地面」にチャレンジです。
凹凸形状を正弦波で自動生成した場合
凹凸形状を予めcsvファイルとして作成しておき、ファイルの読み込み
の二種類を比べます。

 やったこと平面地図を 10x10 のブロックに分割して、常に表示するブロックは 5x5 とします。

中心のブロックに自車を配置して、中心のブロックからはみ出たら、（中心のブロックに収まるよう）自車を１ブロック分反対方向に瞬間移動させます。

なお、端は周期的境界として、反対側のブロックを用います。
（ここまでは前回と同じ）
一方で表示している 5x5 ブロック（ テクスチャと凹凸形状 ）は進行方向に車が進んだように１ブロックずらします。対象が、前回のテクスチャのみから、テクスチャと凹凸形状に変更になります。

こちらでも地図データ（テクスチャおよび凹凸形状）をキャッシュ化してメモリコピーしたかったのですが、ハマってしまい、泣く泣く全データをロードし直すことをしています。
凹凸形状をブロックごとに自動作成している関数 createDem() で構築する版と、事前に作成した凹凸形状をcsv 化しておいて loadDemCVS() で読み込む版でパフォーマンスの違いを確認します。
凹凸形状をブロックごとに自動作成している主要なコード部分
function createDem(demw, demh, iniW, iniH, sinPeriodW, sinPeriodH, ampHigh, ampHighAdj) {
  var matrix = [];
  var vzmax = ampHigh + ampHighAdj;
  {
    var ih = iniH;
    for(let iz = 0; iz <= demh; ++iz){
      var tmprow = [];
      var iw = iniW;
      for(let ix = 0; ix <= demw; ++ix){
        var height = Math.cos((iw / sinPeriodW) * Math.PI * 2) * Math.cos((ih / sinPeriodH) * Math.PI * 2) * ampHigh + ampHighAdj;
        tmprow.push(height);
        ++iw;
      }
      matrix.push(tmprow);
      ++ih;
    }
  }
  // matrix のZ軸を入れ替え
  ...
}
loadDemCVS() は国土地理院の3Dデータ描画に含まれる JavaScript の CSV 読み込みルーチンと

ほぼ同じなので紹介は割愛します。

 実行3D形状（凹凸地面）になっても、凹凸を自動生成している版は、わずかにひっかかっている感じはしますが、そん色なく動いているように思います。
一方で csv ファイルで読み込む版は、よりタイムラグが感じるようになりましたが、我慢できないほどではない感じでしょうか。
