複数の宇宙探査機の航跡を重ねる
今回、対象にしたい宇宙探査機は５機ある。
そのうち、パイオニア10号と11号は既に通信が途絶しているので、新しいデータは入ってこない。
ボイジャー１号と２号は、まだかろうじて位置を追跡できているが、
既に太陽圏を出ているので、航跡に大きな変化はないと思う。
データの更新があるのは、ニューホライズンズ。
データベースからの読み出しは少し節約したいので、
少なくとも前者４機については、jsonデータでアプリに入れてしまおうと思う。
一機ごとの航跡データをassetsに入れる
例えばボイジャー１号
[
{"value": [0, 0, 0], "name": "Sun", "itemStyle": {"color": "red"}},
{"value": [14.5, -4.2, 0], "name": "-", "itemStyle": {"color": "#8069BF"}},
//中略
{"value": [-329.5, -1049.3, 760.2], "name": "03", "itemStyle": {"color": "#8069BF"}},
{"value": [-336.2, -1093.1, 791.8], "name": "04", "itemStyle": {"color": "#8069BF"}}
]
それをPageから呼び出す
もっとすっきり書けないんか･･･と思うが・・・とりあえず。
なんでいったんdecodeして、またencodeする？ とか、悩みどころはいろいろ。
class PathsState extends State<Paths> {
final GlobalKey<ScaffoldState> scaffoldKey = GlobalKey<ScaffoldState>();
List<dynamic>? voyager1;
List<dynamic>? voyager2;
List<dynamic>? pioneer10;
List<dynamic>? interstellar
void initState() {
super.initState();
_loadData();
}
Future<void> _loadData() async {
final voyager1Data = await rootBundle.loadString('assets/voyager1.json');
final voyager2Data = await rootBundle.loadString('assets/voyager2.json');
final pioneer10Data = await rootBundle.loadString('assets/pioneer10.json');
setState(() {
List<dynamic> combineData = [];
combineData.addAll(json.decode(voyager1Data));
combineData.addAll(json.decode(voyager2Data));
combineData.addAll(json.decode(pioneer10Data));
interstellar = combineData;
});
}
Widget build(BuildContext context) {
return Scaffold(
key: scaffoldKey,
appBar: AppBar(
title: const Text('3D Scatter Chart Example'),
),
body: Center(
child: SizedBox(
width: 1200,
height: 1000,
child: interstellar == null
? const CircularProgressIndicator()
: Echarts(
extensions: const [glScript],
option: '''
{
grid3D: {
viewControl: {
alpha: 40,
beta: -60
}
},
xAxis3D: {
type: 'value',
min: -500,
max: 500,
splitLine: {show: false},
name: 'Pisces-Virgo',
axisLine: {
lineStyle: {color: '#E6E1E6'}
}
},
//中略
series: [
{
type: 'scatter3D',
symbolSize: 5,
data:
${json.encode(interstellar)},
label: {
show: true,
textStyle: {
fontSize: 12,
borderWidth: 1
},
formatter: function(param) {
return param.data.name;
}
},
itemStyle: {opacity: 0.8}
},
//後略

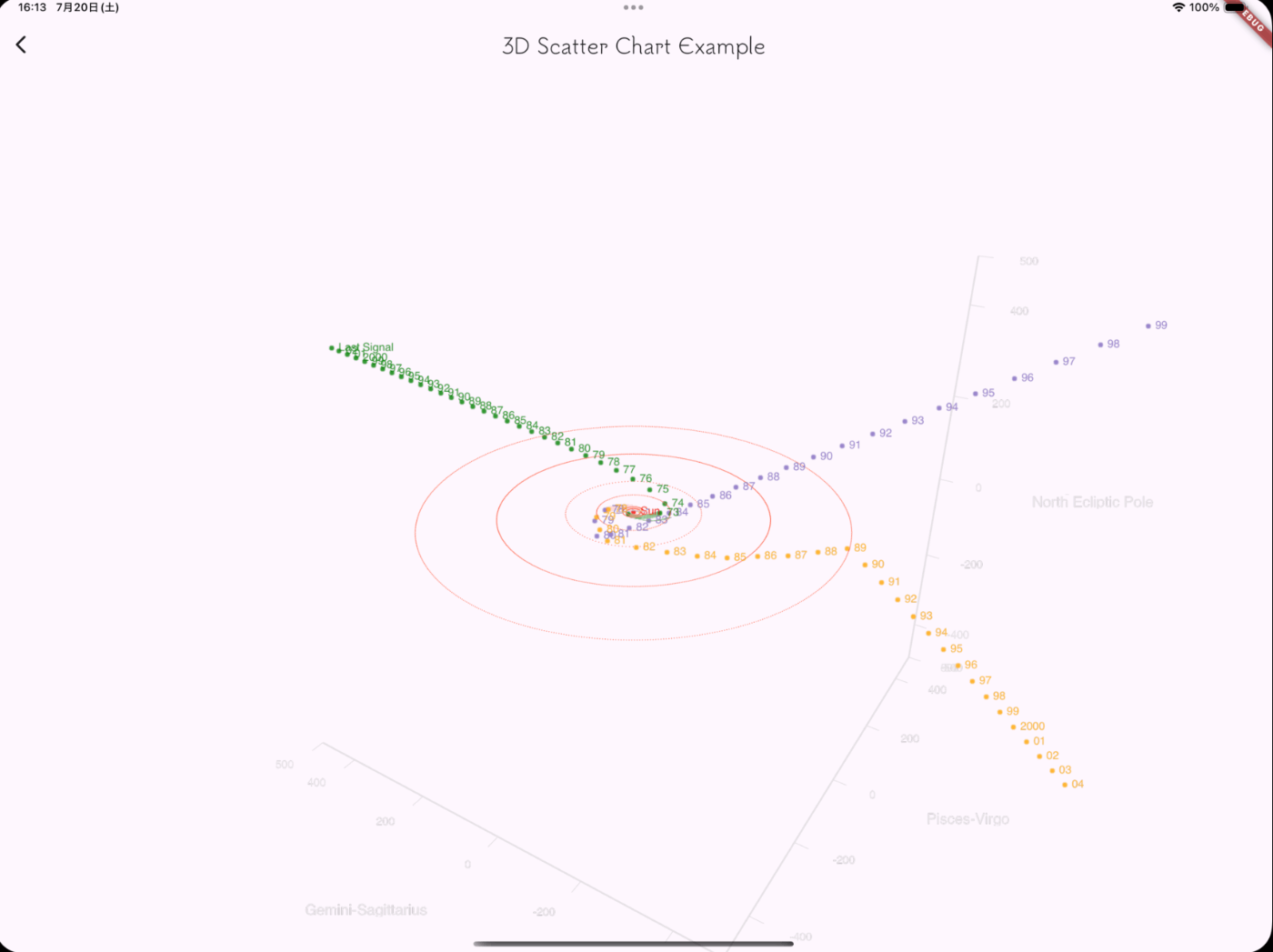

とりあえず三機
せっかくだから惑星軌道のcodeも統合しよう
まず惑星軌道のための関数をoptionのてっぺんに設定。
それから、各軌道半径を引数にして描画。
Echarts(
extensions: const [glScript],
option: '''
(function() {
function generateOrbitData(radius, interval) {
var data = [];
for (var t = 0; t < 2 * Math.PI; t += interval) {
var x = radius * Math.cos(t);
var y = radius * Math.sin(t);
var z = 0; // z軸は0で固定
data.push([x, y, z]);
}
return data;
}
return {
grid3D: {
viewControl: {
alpha: 40,
beta: -60
}
},
//中略
{
type: 'scatter3D',
symbolSize: 2,
data: generateOrbitData(14.96, 0.1), // 地球
itemStyle: { color: '#FF6347' }
},
{
type: 'scatter3D',
symbolSize: 2,
data: generateOrbitData(22.8, 0.1), // 火星
itemStyle: { color: '#FF6347' }
},
{
type: 'scatter3D',
symbolSize: 2,
data: generateOrbitData(77.85, 0.05), // 木星
itemStyle: { color: '#FF6347' }
},
{
type: 'scatter3D',
symbolSize: 2,
data: generateOrbitData(143.20, 0.05), // 土星
itemStyle: { color: '#FF6347' }
},
{
type: 'scatter3D',
symbolSize: 2,
data: generateOrbitData(286.7, 0.01), // 天王星
itemStyle: { color: '#FF6347' }
},
{
type: 'scatter3D',
symbolSize: 2,
data: generateOrbitData(451.5, 0.01), // 海王星
itemStyle: { color: '#FF6347' }
}
]
};
})()
''',
),
なんかよくわからない行もあるが･･･
毎回for文を書いていたので、だいぶ節約。
200行を割ったので、許容範囲ということにしよう。
あと２機分、データ整形がんばろう＼(^O^)／
