Direct Connectの設計図作ってみた
はじめに
今回はオンプレミスとAWSの接続を設計してみました。
具体的には
AWSとオンプレミスを専用線で繋ぐ際の設計を考えて欲しい、と言われたことを想定しています。
以下に求められる要件を書いています。
今回はこの要件を答える過程を書き連ねていきます。
Direct Connectに関する用語や概要について、別の記事でまとめていますので
よかったらこちらもご覧ください。
要件
- VPCは本番環境用に2つ、共通データ連携用に1つ必要
- 3つのVPCはそれぞれ相互にデータを送受信するルートが必要
- 共通データ連携用VPCは自社データセンターのデータを送受信する
- データセンターで取り扱うデータは重要情報のため、専用線で費用対効果の高い設計が望ましい
- 今後数年はVPCが増加する可能性は無い
VPC接続
では、まずVPC同士の接続を考えていきましょう。
これは簡単ですね。
ただ3つのVPCを繋げるだけです。

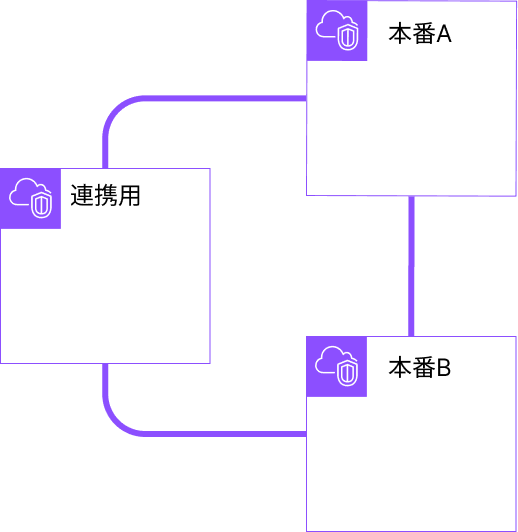

こうですね。
しかし、ここで考えることがあります。
何を使ってVPC同士を接続しますか?
選択肢として
- VPC peering
- TransitGateway
が考えられます。
今回の要件を考えましょう。
今回は「3つのVPC」「今後VPCが増える予定はない」ですね。
ここから考えられるのは、
VPC数が少ない、複雑なメッシュ構造のVPC構成ではないということです。
ということで今回は「VPC peering」を選択します。
TransitGatewayは複雑なVPC構造を相互接続するのに向いています。
TransitGatewayは後に記述するConnection, VIFにも制約があるため、今回は採用しません。
VPCとオンプレミスの接続
では次に、VPCとオンプレミス間の接続です。
まずはこの接続の要件をもう一度考えましょう。
- セキュアな専用線での通信が必要
- 費用対効果が高い設計が必要
ですね。
まずセキュアな専用線といえば「Direct Connect(以下DX)」ですね。
VPNではインターネット回線を使うので、今回は専用線であるDXを使います。

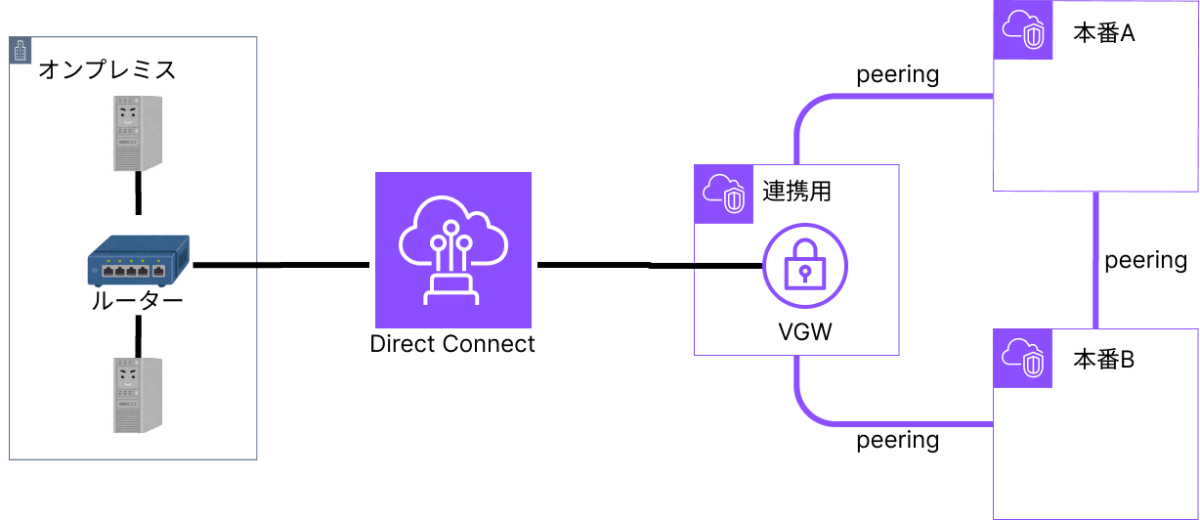

まずは解像度を低めに全体像を見るとこんな感じです。
DXを繋ぐためにVGW(Virtual Private Gateway)を連携用のVPC内に作成しています。
本番A,BのVPCはオンプレミス環境を直接接続しないので、VGWは不要です。
今回、オンプレミスと直接接続するのは連携用のVPC1つのみです。
そのため、DXGW(Direct Connect Gateway)を使用せず、VGWのみで接続を行います。
DXロケーション
では少しずつ解像度をあげていきます。
次に考えるのは、DXロケーションに配置するルーターです。
今回は、労力やスキルを考えてパートナー企業のルーターを使わせてもらいましょう。
次に、Connectionについて考えます。
- Transit Gatewayを使わない
- 費用対効果を求めている
- パートナー企業のルーターを使う
これらの条件から、「共有型」を選択します。
「ホスト接続」も考えましたが、今回はTransit Gatewayを使わない、かつコストを抑える。
ということで、共有型を選びました。
VIF(Virtual Private InterFace)
Connectionが決まったので、次にVIFを考えてみます。
今までの流れからVIFも一択になります。
今回は「プライベートVIF」を使います。
これもConnectionと同様に、Transit Gatewayを使わないのでプライベートVIFでいいでしょう。

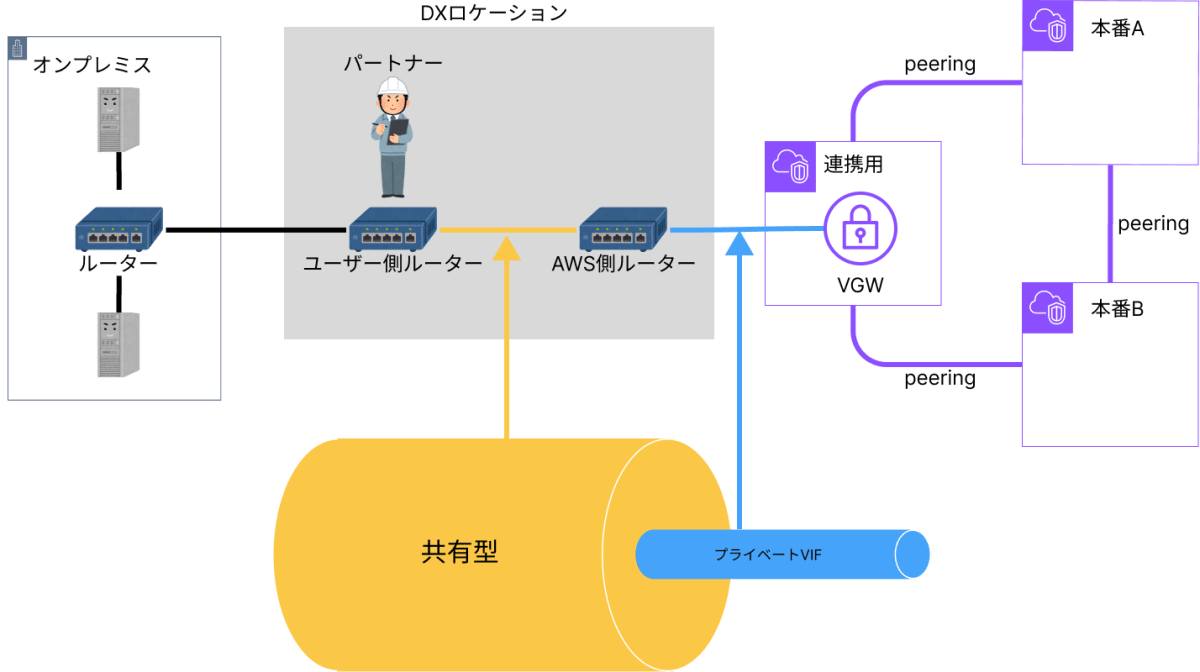

AWSのBlackBeltを参考にすると、こんな感じです。
全体像
最後に、全体像としては図のようになりました。
今回、ポイントとなったのは
- VPCが少ない
- DXで直接接続するVPCは一つだけ
- コストを抑える
という部分でしょうか。
まとめ
なんとなくですが、設計時の雰囲気は掴めた気がします。
しかし、あくまでも机上の妄想なので、本来はもっと詰めるべきことが無数にあるのでしょう...
この課題は現在学習している「CloudTech」というコミュニティで出題された課題です。
ちょうどDXを勉強したてホヤホヤだったので、振り返りとしてよい勉強になりました。
インプットした知識を実際の設計で考えてみる、というのは非常に勉強になると感じました。
