WebXR body-trackingモジュールをBabylon.jsでわいわいする
にー兄さんわいわいしたい
にー兄さんBabylon.jsにこんなissueが出ていた
にー兄さんこれは前からちょいちょい話題になっていた、WebXR Body Tracking Moduleに関するissueで、Babylon.jsのWebXR Featuresに実装したい旨のものだと思う
これはwakufactoryさんの投稿 自分はこれで知った
にー兄さんexplanerはこちら
にー兄さん公式ではないけど、ドラフトがある
にー兄さんまぁこの機能は今のところQuest3のMeta Quest Browserでしか使えない機能だと思う
にー兄さんexplanerのほうにはこんな感じ
navigator.xr.requestSession({optionalFeatures: ["body-tracking"]}).then(...);
function renderFrame(session, frame) {
// ...
if (frame.body.hand) {
// render a body
}
}
}
depth-sensingの時とは違い、Optionalな引数は撮らないっぽいか
にー兄さんうわ～でもDraftと全然違うな
にー兄さんあーDraftを見ていると、割とシンプルなデータ構造ではあるんだな
にー兄さん使い方としては
- body-trackingで初期化
- XRFrameから下記を取得できる
3. joint
4. size（なんのsizeだろう）
5. jointをキーにしたXRBodySpace
か
あれ、各Jointの姿勢はどうやって取得するんだろう
にー兄さんここら辺を読んでいて、個々のJointにおける座標変換がめんどくさそうに感じた
にー兄さんあとあれか、iteratableにしなくちゃいけないのか
にー兄さん最近Quest3を購入し、セットアップを終えたので
Quest3のQuest Browserのデバッグ環境を作ることにした
にー兄さんまずは手元のBabylon.jsアプリケーションでWebARができるようにする
そういえばbody-trackingってARでも動くのかな？
コードはこんな感じ
import { Engine, MeshBuilder, Scene } from "@babylonjs/core";
import "./style.css";
const main = async () => {
const renderCanvas =
document.querySelector<HTMLCanvasElement>("#renderCanvas");
if (!renderCanvas) {
return;
}
const engine = new Engine(renderCanvas);
const scene = new Scene(engine);
scene.createDefaultCameraOrLight(true, true, true);
MeshBuilder.CreateBox("box", { size: 0.2 });
await scene.createDefaultXRExperienceAsync({
uiOptions: {
sessionMode: "immersive-ar",
referenceSpaceType: "local",
},
});
window.addEventListener("resize", () => engine.resize());
engine.runRenderLoop(() => scene.render());
};
main();
reference spaceはlocalだと良い感じに動いた
にー兄さん例のごとくhttps化の対応も必要です
viteの場合は下記コマンドと設定ファイルにより実現
pnpm add -D @vitejs/plugin-basic-ssl
import basicSsl from "@vitejs/plugin-basic-ssl";
import { defineConfig } from "vite";
export default defineConfig({
plugins: [basicSsl()],
});
次にデバッグ環境

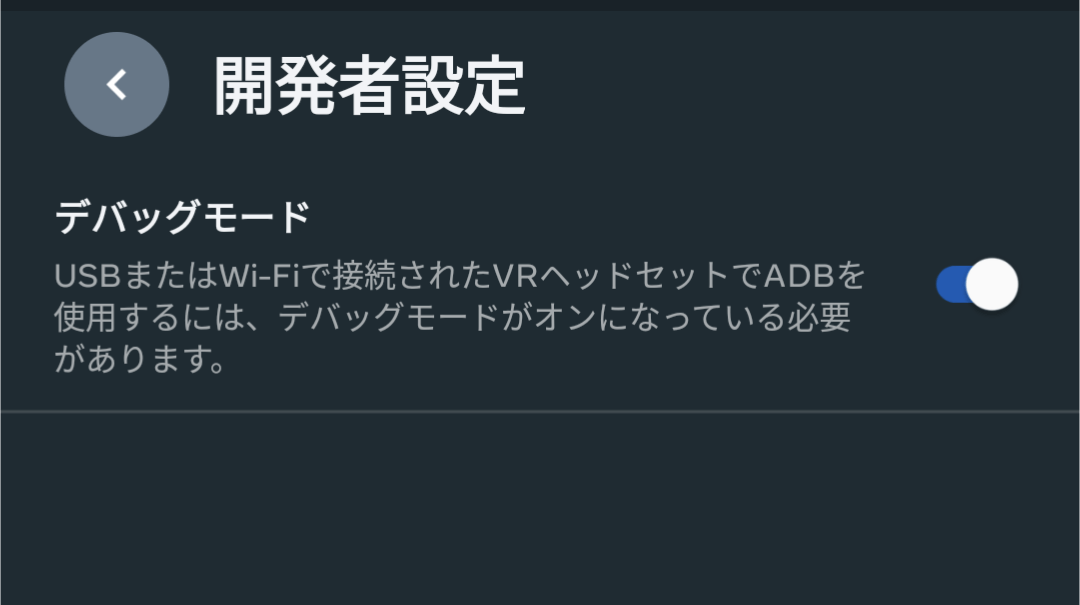

自分はまだQuest3を開発者モードにしていなかったので、Meta Questアプリから設定した
なぜか自分の手元では接続されてるんだけどされてない、みたいな状態になってて結構手こずった
結局Androidを再起動したら治るなど。なんだったんや……
この設定を行うことで、USBデバッグができるようになる
USBをつなぐとデバッグモードで接続しますよ？ってダイアログが出るので許可をする
するとadb devicesで反応するようになる
にー兄さん次に無線USBデバッグを設定する、といってもこれはスマホの時と変わらずで
adb tcpip 5555
adb connect <ip>:5555
をやればいいということである
Quest3のローカルIPは設定から確認できる
にー兄さんこれでUSBに繋いでいなくてもデバッグができるようになったので快適
Chromeのinspect deviceでも普通にQuestブラウザのインスぺクトができるようになりました
にー兄さん次にvscodeのAndroid WebView Debugging拡張機能を使って、
Questブラウザ上で動いているアプリのデバッグを行いたい
設定ファイルはこのようにしたらできた
{
// Use IntelliSense to learn about possible attributes.
// Hover to view descriptions of existing attributes.
// For more information, visit: https://go.microsoft.com/fwlink/?linkid=830387
"version": "0.2.0",
"configurations": [
{
"type": "android-webview",
"request": "attach",
"name": "Attach to Android WebView",
"device": "192.168.11.60:5555",
"application": "com.android.chrome"
}
]
}
一応、QuestブラウザのバンドルIDはcom.oculus.browserだと思うのだけど、ここで指定する際にはcom.android.chromeで行けるんだなぁという知見を得ました

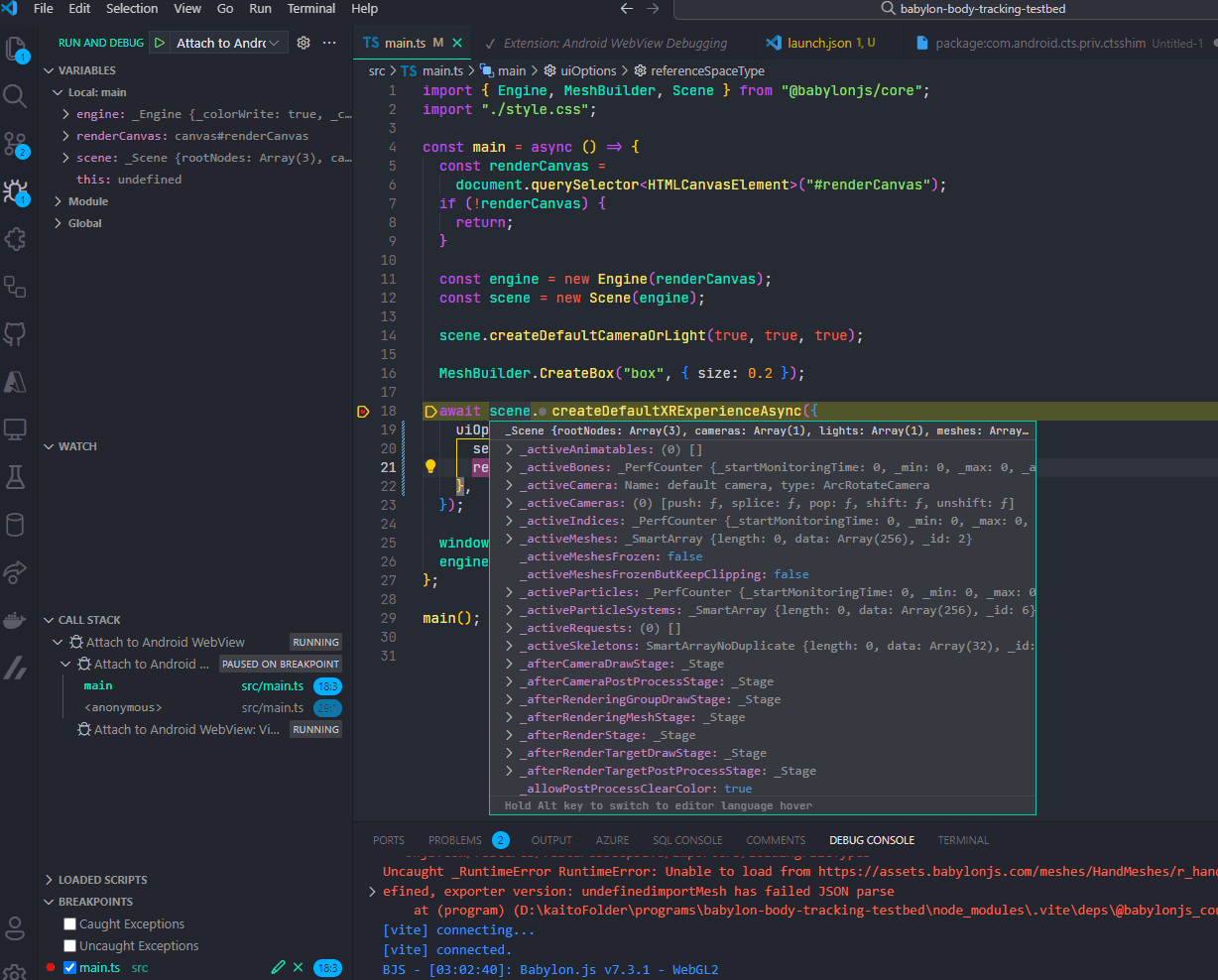

にー兄さんすると、vscodeのデバッガが動きました！
にー兄さんQuestの体験の様子を撮影する手段を調査しよう
にー兄さんさてやっていくか
実機で内容を確認する前に、もう一回draftを読んでおこう
にー兄さんまぁでも中身は単純で、XRFeatureを初期化したらXRFrameの中に入ってるJointの情報が撮れるよって感じなのかな（やってみないとわからないけど）
とりまやってみるか
にー兄さんそういえば、ここに載ってるコマンドを使うと端末のIPアドレスを取得できるっぽい
にー兄さん色々詰まっているのでここにメモを残しておく
にー兄さんまず、Body Tracking を試行したところ動かない、というかブラウザがクラッシュした（なんで）
もともとBTを動かすためにはWebXR Esperimentsフラグを有効化しなくてはいけないみたいな話があったので有効化したら、Babylon.jsのWebXRが起動しない問題にぶち当たった
にー兄さんここはlogcatでログをとっていた
色々エラーっぽいのが履かれていたけどまだここの解析は終わっておらず、原因はわかっていない
にー兄さんそしてWebXR Featureを有効化しないと、Body Tracking is not permitted by permission profileというエラーが出て、WebXRは起動するがやはりBTは動かない
にー兄さんWebXRの軌道について試したのは3種類
- 自前で作ったBabylon制でBTをfeatureに含めたプロジェクト
- はがさんが公開されているPlaycanvasのプロジェクト
- wakufactoryさんが公開されているBTのプロジェクト
そしてWebXR自体の確認用に、WebXR Samplesも試した
結果は、
WebXR experiments無効自
- 自前のBabylonは起動、しかしBTは動作せず
- Playcnvasのデモも上記と同様
- wakufactoryさんのデモも同様
- WebXRSamplesも起動
WebXRExperiments有効時
- BabylonとPlayncanvasはブラウザ事クラッシュ
- wakufactoryさんのデモはちゃんとBTまで動作した
- WebARでも動作している
- WebXRSamplesはちゃんと起動した
にー兄さん環境については、
Quest OS: v64
Quest ブラウザ：v33
であった
にー兄さん課題解決のためにできそうなことは下記
- Babylon自体のデバッグを行い、どの時点でクラッシュするのかを確認して原因を突き詰める
- logcatの内容を解析してそれっぽいエラーを見つける
- threejsでもやってみる
- Questブラウザのほうで解決されるのを待つ
にー兄さんあれからなんと、はがさんにPlaycanvasのデモが動くように修正してもらった！
ありがとうございます......！
どうやら試していた当初とPlaycanvasのバージョンが変わっているらしく、最新バージョンでは動かなくなっているんだとか
にー兄さんにっしさんからきいたところ、どうやらこういう現象はほかでも起きているんだとか
まぁBabylonとPlaycanvasで起きている時点でなんかブラウザの問題な気はしていましたね
にー兄さん自分の環境以外でも再現しそうな気がしたため、Babylonのフォーラムで報告
にー兄さんGitHub ActionsとGitHub Pages整えるとかしようかなぁ
たぶんQuestブラウザが治らないと進まない案件なので
にー兄さんActionsとPagesのセットアップに際して、リポジトリを公開した
にー兄さんBabylon.jsフォーラムでも回答したが、再度確認したところどうやらブラウザのアプデにより治ってるっぽい挙動を確認した
にー兄さんそして私の環境でも無事、XRBodyの取得を確認できました
さてこいつ、なんかイテレータらしいからな、なんとか情報見て見るか
にー兄さん中身を見て見た
どうやらイテレータの中身は
["joint-name", XRBodySpace]
というタプルが入ってるらしい

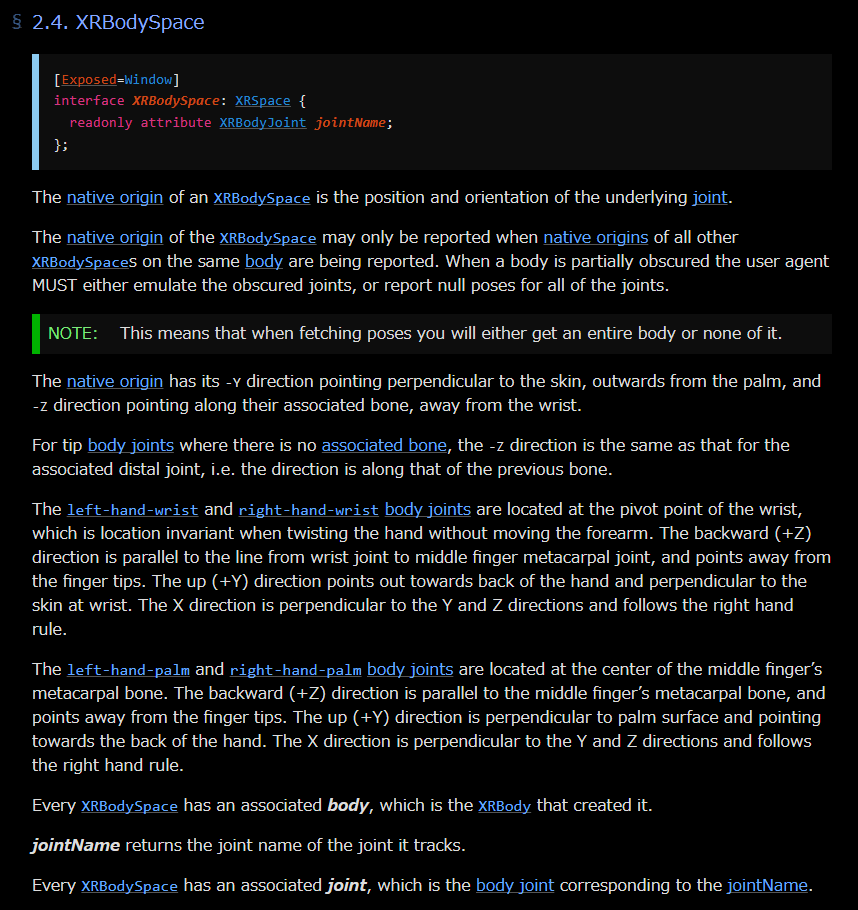

そしてXRBodySpaceとは、XRSpaceを継承してjointNameを付け加えたものっぽい
ということはこれを理解するためにはXRSpaceを理解しなくてはいけないんだな
にー兄さんBodySpaceからジョイントの姿勢情報を取得出来た！
どうやらXRFrame.getPoseをすればよいらしい

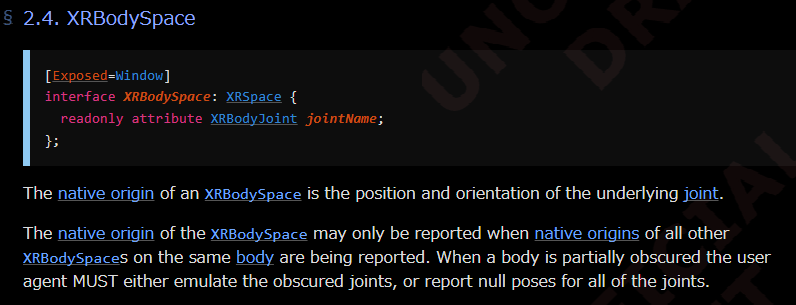

にー兄さんSpaceはOriginを持つのか
ここら辺ちゃんと見ないとわからなさそうだな
にー兄さんbody-tracking自体の動作を確認できたので、いったん可視化してみると
座標系とか気にしないで普通に可視化するだけでいい感じに動いていた、ｽﾊﾞﾗｼｲ
にー兄さん試したところ、自分の環境ではreference space typeがlocalだと全然座標を取得出来なかった
今回はlocal-floorやbounded-floorならいい感じに取得できましたね
ん－ここらへんはわかなんな……
にー兄さん次はWebXRFeratureを仮実装してみる
にー兄さんFeatureの実装に際してAPIを考えるか
なんとなく使用感のスケッチをしてみた
const bodyTracking = featureManager.enableFeature(
WebXRFeatureName.BODY_TRACKING,
{
baseXRSpace: xrSpace,
}
);
bodyTracking.setBaseSpace(xrSpace);
bodyTracking.onTrackedObservable.add((joints, size: number) => {});
sessionManager.onFrameObservable.add(() => {
const size = bodyTracking.size; // number | null
const joints: BodyJoints = bodyTracking.joints;
const headJoint = joints["head"];
headJoint.name;
headJoint.position;
headJoint.rotation;
});
type BodyJoints = Record<JointType, Joint>;
type JointType = "head" | "neck";
interface Joint {
name: JointType;
position: Vector3;
rotation: Quaternion;
}
あ～でも、Record型だとforループできないのか
にー兄さんん～完全にこれになってる、TypeScriptこれできないのかな？
にー兄さん候補は以下だけど
- Record型
- インデックスによる参照はできる
- インデックス型
- インデックスによる参照はできる
- Map型
- forによるループはできる
- インデックス参照はできない
- getメソッドによる取得はできる
にー兄さんrecordをループさせるためには
const a:{[key: string]:string} = {A:"aa"};
for(key in a) {
const data = a[key];
}
こうするしかないのかな
にー兄さんこれな気がしてきた
にー兄さんほな、マップがええか～
にー兄さんこの操作感が一番理想に近い（それでもインデックスには"clear"とか"get"が指定できちゃう）けど、
このオブジェクトを初期化することができない気がする
にー兄さんMap型だな！これが落としどころとしていいんじゃないだろうか！
にー兄さん
にー兄さんJointの取得方法について再考する
今のところJointはMapで提供されるので、
const headJoint = bodyTracking.joints.get("head");
このように取得できる
これを、例えばMapからRecordに変換するようなgetterがあるとうれしいのでは？と思った
const headJoint = bodyTracking.jointsRecord["head"];
みたいな感じ？
にー兄さんAPI仕様を決めるために、XRSpaceと向き合わないといけないな
にー兄さんんや、XRSpaceについて理解してから使用を考えようと思ったけど、こいつが割としっかり勉強しないといけないかもしれないのと、実験するのにもちょっとひと手間必要
そうなるといつまでたっても実装が進まないので、いったん現状の提案仕様を実装してから考えるcar～となっています
にー兄さんさて、Map→Object変換を試したら、まさかのキーの型がstringになった
type JointType =
| "root"
| "head"
| "neck"
;
type JointMap = Map<JointType, number>;
const jointMap: JointMap = new Map<JointType, number>();
jointMap.set("root", 0)
jointMap.set("head", 1)
jointMap.set("neck", 2)
type JointRecord = {
[k in JointType]: number
}
const obj = Object.fromEntries(jointMap)
// const obj: {
// [k: string]: number; <--- キーがJointTypeではなくstringになってる
// }
ここにきて、いうほどIndexによるアクセスって必要か？？？？という気になってきた
もちろんできたほうがかっこいいんだけど、いや、これ必要ないなやっぱり
実装コストに見合うメリットが無いぞ
にー兄さん下手にハックな方法で変換してもコードが見にくくなるわけで
そうしたら普通にただMap返すだけでいい気がしてきた
そしてMapが普通に便利である
いや、全然Mapだけでいいじゃんという気持ちになってきた
type JointType =
| "root"
| "head"
| "neck"
;
type JointMap = Map<JointType, number>;
const jointMap: JointMap = new Map<JointType, number>();
jointMap.set("root", 0)
jointMap.set("head", 1)
jointMap.set("neck", 2)
for (const [_, n] of jointMap) {
console.log(n)
}
// Output:
// 0
// 1
// 2
jointMap.forEach(n => console.log(n))
// Output:
// 0
// 1
// 2
結局ユーザが知りたいのって
- size
- jointに含まれる姿勢
- jointの名前
- 姿勢計算の時に使うBaseSpace
な気がする
これがわかればよい
にー兄さんReadonlyMap<K,T>という方があるらしく非常にいい感じだ
にー兄さんそうだ、そういえばmirrorZなんてものがあったな
これは適用せねば
にー兄さんAPI仕様を考えて、一応ここまで動くように作れた
にー兄さんということで、とりま整えたリポジトリ
そしてフォーラムにも投稿
にー兄さんとりま、featureの試作までできたので
このスクラップはクローズするかぁ
