Unity 2023.2.0a19のVFX GraphからCustom HLSL Blockが使えるらしいので調査
にー兄さんこれになってます
にー兄さん久しぶりにVFX Graphのロードマップ見ていたのですが、いつの間にかカスタムHLSLブロックがリリースされていた
にー兄さん公式docsではここ
OperatorもContextも作れるみたいな感じ？
にー兄さん2023.2.0a22で新規プロジェクトを3D Coreで作成
そしてHDRP 16.0.2をインストール
にー兄さんえ！なんかVFX Graph作ろうと思ったらテンプレートでてきた！なんかいい
にー兄さんとりまMinimalを選択して新規作成
にー兄さんなんかVFXが再生されないなぁと思っていたら
HDRPの設定が済んでいなかった（あほ
にー兄さんあ～こういう感じね（完全理解
にー兄さん例えばRiderでも何でもいいのでHLSLファイルを作りますと
にー兄さんここではランダムに生成したVector3とオフセットを加算した値をpositionに入れる簡単なロジックを組んだ
ランダムな値はコンテキストノードで取得できるらしいんで

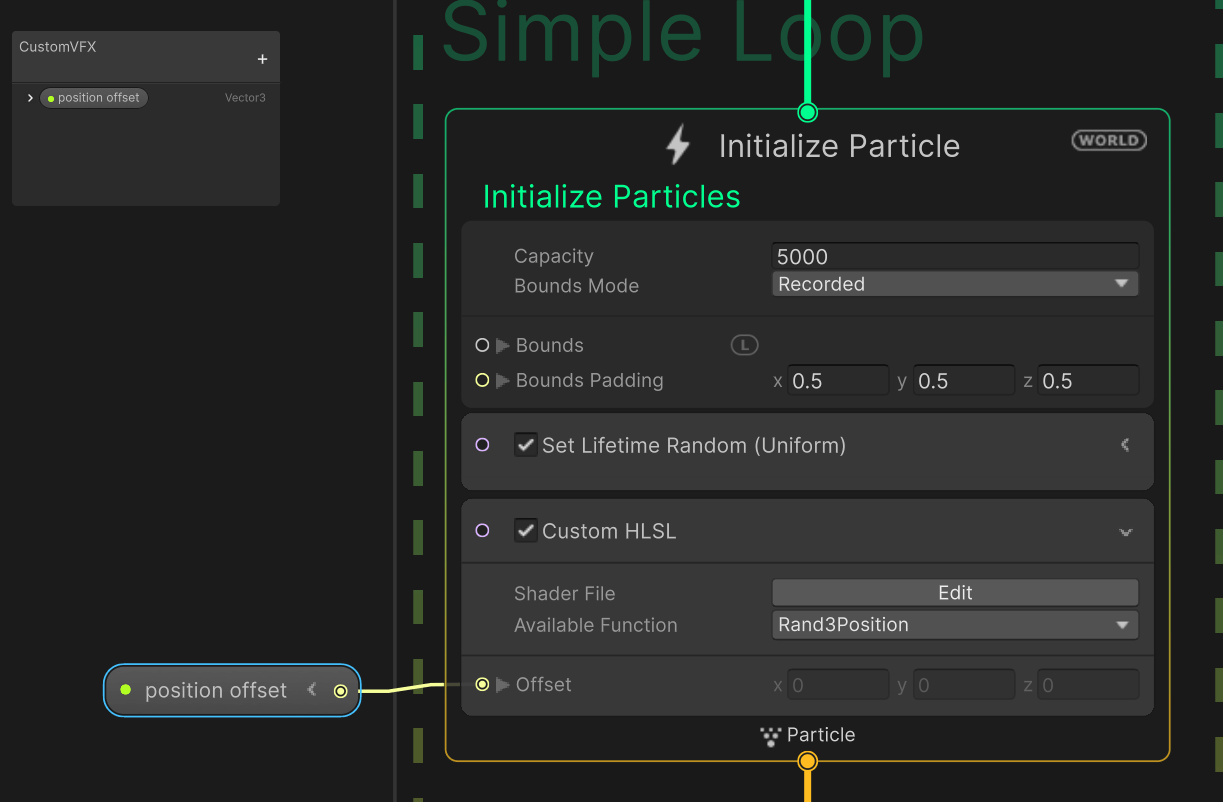

にー兄さんInitコンテキストにCustom HLSLブロックを配置
それを選択したらインスペクタからHLSLファイルをアタッチする
（ファイル名がdecrementになってるのはもともとデクリメントのサンプルを作ろうと思ってたから）
にー兄さん見事にランダムに配置されていますね

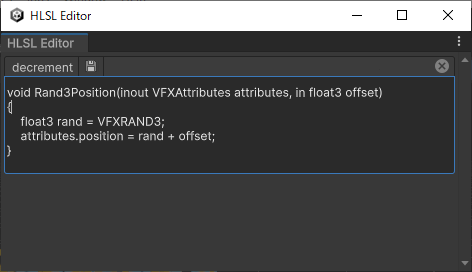

にー兄さんちなみにEditを押すとこんな感じでUnityのエディタ内でシェーダを編集することも可能
にー兄さんなんかコンパイル直後にパフォーマンスが悪くなる気がする
にー兄さん『Unity 2023.2aからVFX GraphでHLSLコードが動くようになった』的なタイトルで記事化したいよね
にー兄さん- 球の中にランダムに位置を設定するノード
- pistonとvelocityとcolorで構成されるstructured bufferを受け取ってC#コードから属性を設定するノード

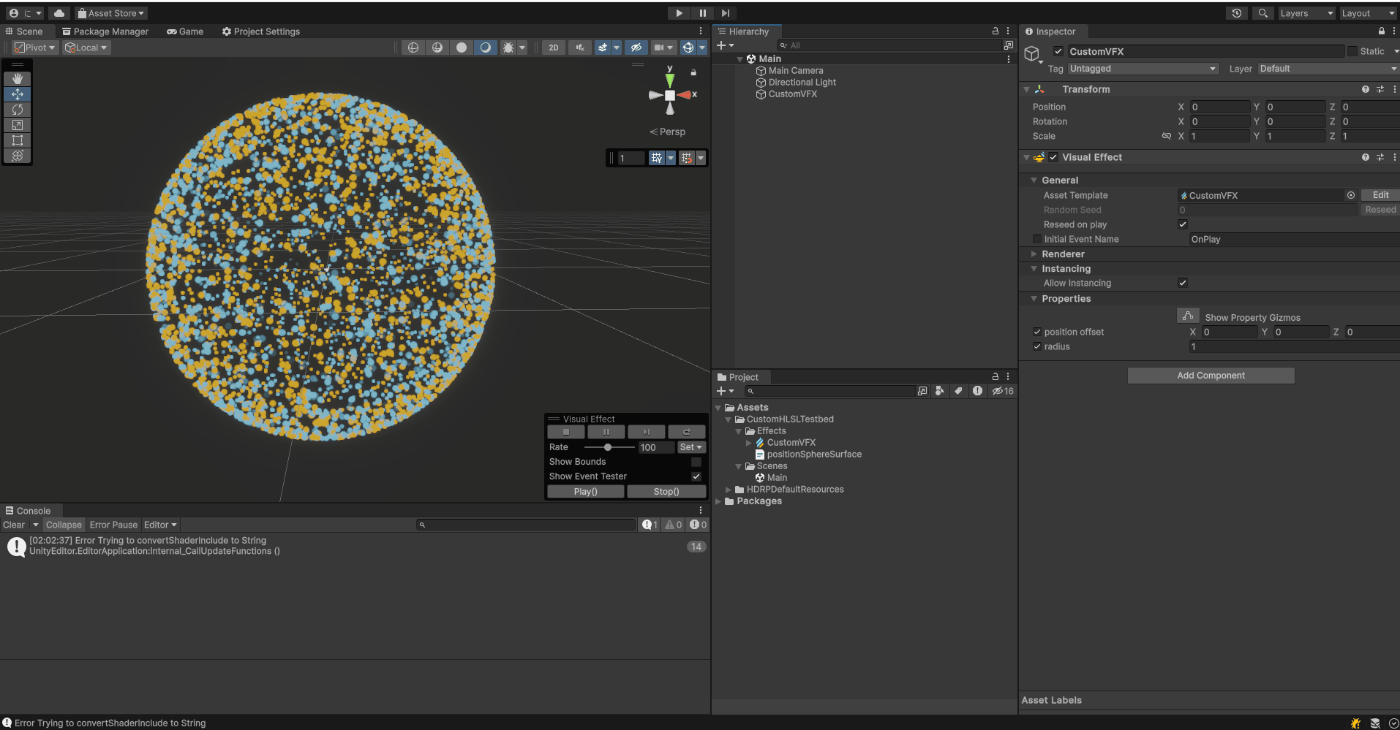

にー兄さん球表面上にランダムに位置を設定するように変更
positionSpherre.hlsl
// reference from:
// https://qiita.com/aa_debdeb/items/e416ae8a018692fc07eb#%E7%90%83%E9%9D%A2%E4%B8%8A%E3%81%AE%E4%B8%80%E6%A7%98%E4%B9%B1%E6%95%B0-1
void SetPositionOnSphereSurface(inout VFXAttributes attributes, in float3 positionOffset, in float radius)
{
const float pi = 3.14159265;
float cosTheta = -2.0 * VFXRAND + 1.0;
float sinTheta = sqrt(1.0 - cosTheta * cosTheta);
float phi = 2.0 * pi * VFXRAND;
attributes.position = radius * float3(sinTheta * cos(phi), sinTheta * sin(phi), cosTheta) + positionOffset;
}
にー兄さんということでここまでの内容をGitHubで公開
にー兄さん記事公開
