コンスルーをProMicroへハンダ付けする
ProMicro
一般的なUSB-CタイプのProMicro（32u4）です。
（ピンヘッダが同梱されている事が多いですが、ここでは使いません）

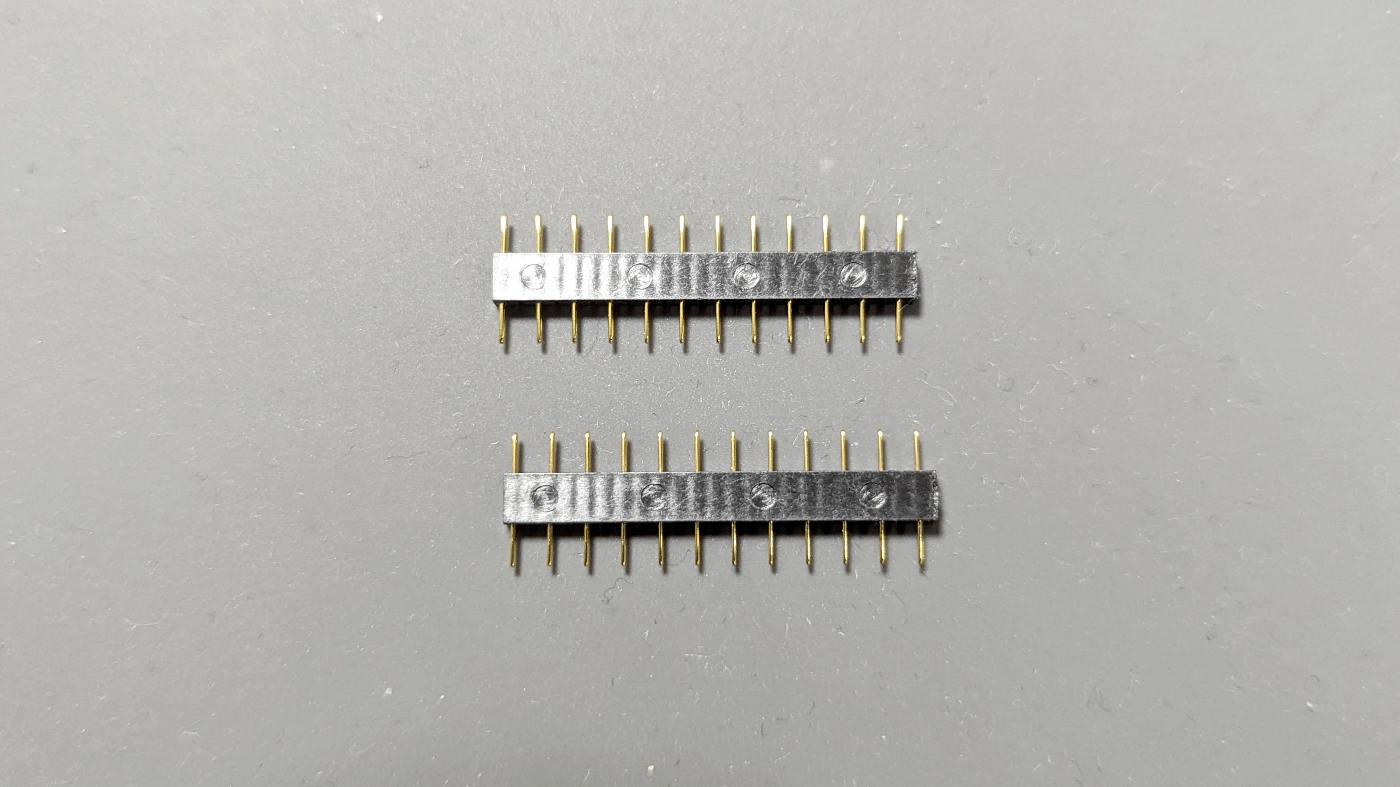

コンスルー
12ピン、3.5mmのコンスルーです。
ProMicroには付属していないので、別途購入してください。
コンスルーには、表面と裏面があります（どちらが表か裏か分かりませんが）。

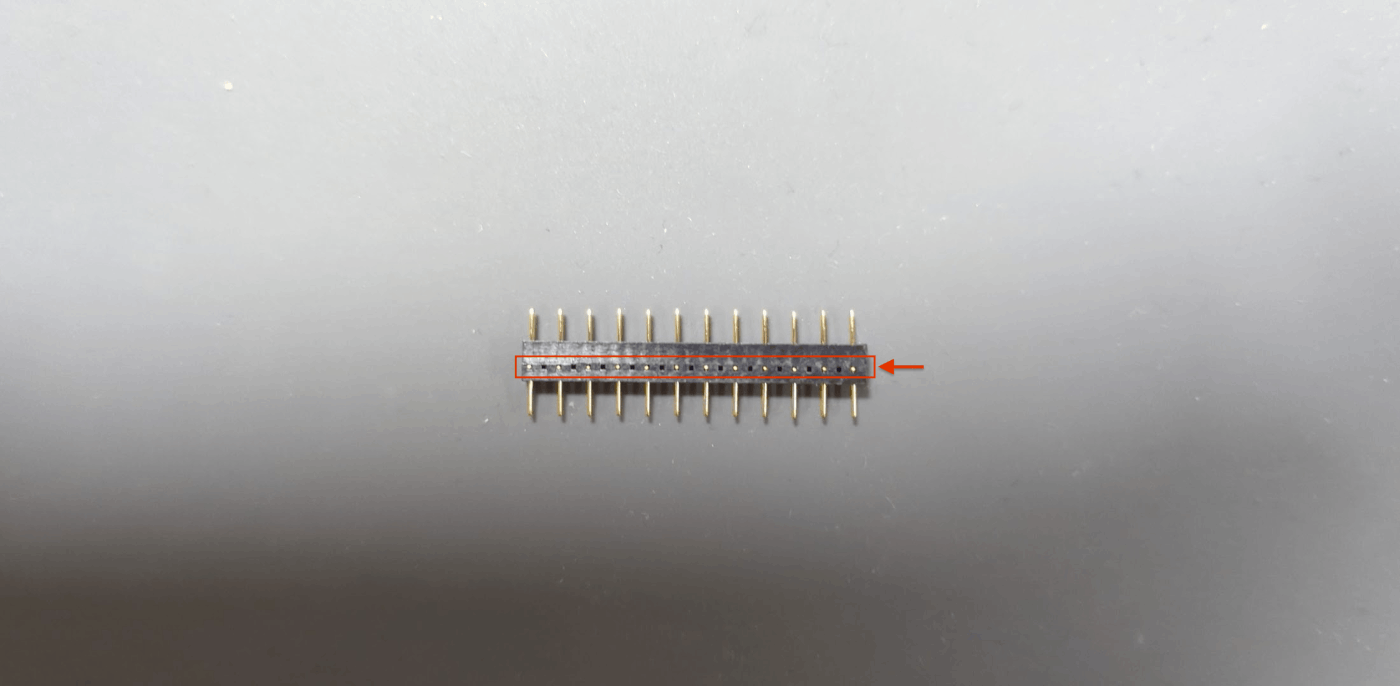

片方の面には穴が空いており、ピンが見えます（以降、この穴を「ピン窓」と呼びます）。
こちらは、ピン窓のある面です。
ピン窓の無い面です。
コンスルーのProMicroへの装着
コンスルーのピン窓は真ん中ではなく、上下どちらかへ寄っています。
このピン窓がProMicro側に寄る感じで挿し込みます。
コンスルー自体は、チップやUSBコネクタがある面に挿します。
次にもう片方のコンスルーを挿し込むのですが、ここで注意する点は、挿し込む時にピン窓の向きを最初のコンスルーと同じ面になるように挿し込む事です。
この図の場合は、ピン窓が両方とも手前に来る形で挿し込みます。
マスキングテープで固定
使用するキーボードに装着し、抜けないようにマスキングテープで固定します。
キーボードに装着せず、ProMicroにコンスルーを挿した状態でマスキングテープで固定してハンダ付けしてもいいのですが、微妙な誤差でキーボード基板に挿せなくなるのを防止するために、基板に挿した状態でハンダ付けします。
（基板側へハンダ付けしないように注意してください）
完成
ハンダ付けが完了したら一旦取り外してください。
これでProMicroは完成です。
