VRMアバターをVRで動かす

Unity
VR
vrm
finalik
vrik
だーら（Flamers / Memotia）だーら（Flamers / Memotia）

環境

  • Unity 2021.3.5f1
  • URP
  • XR Interaction Toolkit 2.02
  • UniVRM v0.102.0
  • FinalIK ver2.1

FinalIKのインポート

  • インポート時に発生したエラー
Problem detected while importing the Prefab file: 'Assets/Plugins/RootMotion/Shared Demo Assets/Props/Prefabs/MP-40.prefab'.
The file might be corrupt or have missing nested Prefabs. See details below.
Errors:
	GameObject 'MP-40' does not reference component Animator. Fixing.

気持ち悪かったので該当箇所だけ除いて再度インポート（エラー無し）

だーら（Flamers / Memotia）だーら（Flamers / Memotia）

VRIKの設定

初期設定

  • XROrigin直下にアバターのGameObjectを移動
  • アバターのGameObjectにVR IKコンポーネントをアタッチ
  • Camera Offsetの下に、それぞれHead, LeftHand, RightHandのGameObjectを作成
  • VR IKコンポーネントのSolverの下に、先ほど作成した3つのGameObjectを設定する

動かす

  • 一応動いたが、視点がアバターの上部にあって自分のアバターを見下ろせてしまう
  • 右手コントローラー、左手コントローラーを動かすと、アバターのそれぞれ対応した手が動く
  • 調整する方法はまだ詳しく調べられていない

参考

だーら（Flamers / Memotia）だーら（Flamers / Memotia）

VRIKの調整

環境

  • Oculus Quest 2
  • Build後、USBでapkファイルをQuestにコピーして単体で起動

デバッグメモ

以下GameObject = GOと略す
XR Origin(GO) > XR Origin(Component) > Tracking Origin ModeがDeviceの状態で

  • Camera Offset(GO) > Main Camera(GO)の位置(Transform)は関係ない（Main CameraのTransformを大きく変更しても、アプリ起動後はXR Originの位置に戻っていた）
    • [仮説1] Main Camera の位置がVR IKによって強制的に位置を変更されている？（Solverに合わせて、とか） => 疑問2によって否定されている
    • [仮説2] Main Cameraの位置は、IKとは関係なく、XR Originの位置に合うように調整される？
  • XR Origin(GO) > XR Origin(Component) > Camera Y Offsetは関係する（0だと床面、1だとアバターの頭と同じくらい、3だとアバターの頭上のかなり上の位置に視点が来る）
    • これをアバターの身長に合わせて動的に設定すればよいのでは？
  • 初期位置は、Questのホームボタン長押しでセットされる位置（アプリ起動時のQuestの位置ではない。Questのホーム画面から位置はそのまま引き継ぐ。アプリ内でホームボタン長押しによって位置リセットもできる）

疑問1: Camera Y OffsetとアバターのHead（ボーン）の両方が視点に影響している？

  • [実験] アバターのy軸スケールを3倍（Headボーンの位置も伴って上がる）、XR OriginのCamera Y Offsetを1にした
  • [結果] 視点はアバターy軸スケールが1倍のときと同じ。アバターは大きくなっている（が、自分の視点がアバターの顔の位置にあるか確認できず...。おそらく、大きくなったアバターがかがんでいる感じかな？
  • [考察] 視点の位置はCamera Y Offsetで決まっている。アバターのHeadボーンは視点には影響していないが、HMDを傾けた際のアバターの体の動きに関係する

疑問2: Main Cameraとその直下のHead(GO)について

  • そもそも、XR Origin > Camera Offset > Main Camera(GO)と、そのMain Cameraの直下のHead(GO)との関係性ってどうなってる？
  • [実験] HeadのTransform yを1や3にしてみた
  • [結果] 直立しているときは通常と変わらない位置に視点があったが、首を前後左右に傾けると、視点はその位置のまま、アバターが前後左右に移動した

  • [考察]
    • Main Camera: HMDの位置と、視点を管理している（両方とも該当コンポーネントがアタッチされているので当たり前なのだけどw）
    • Main Camera直下のHead: VR IKによって、アバターのHeadボーンと対応付けられている。
    • HMDが直立しているときには、Main Camera直下のHeadはy軸的にHMD（Main Camera）よりも上にいるはずだが、アバターの身長は伸びないので正しいように見えている。しかし首を傾けると、Headのxz平面座標の位置にアバターのHeadボーンが移動する（長い帽子を被っているイメージ。帽子の根本が視点、帽子の頂点がアバターの頭。）

ここまでの考察

  • まずMain Cameraの位置が、XR OriginのCamera Y Offsetによって決まる。ここが視点。
  • Main Camera > Headの位置が、アバターのHeadボーンの位置と対応する。

参考

だーら（Flamers / Memotia）だーら（Flamers / Memotia）

VRIKの調整（続き、視点の調整）

  • 視界が良好になるように位置を調整したい

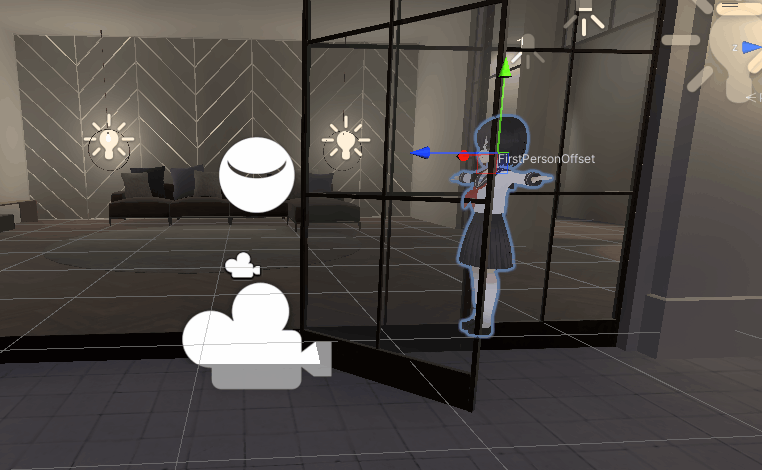

1. アバター本体のTransformを、XR Originから大きくずらしてみる

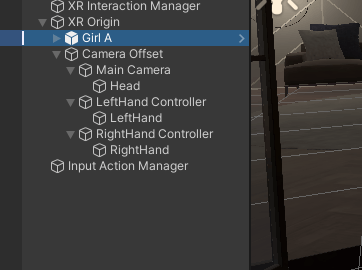

  • 下の写真でいう、Girl Aの位置

  • 結果: 変わらない（起動したあとアバターが自分の視点の位置に戻ってくる）

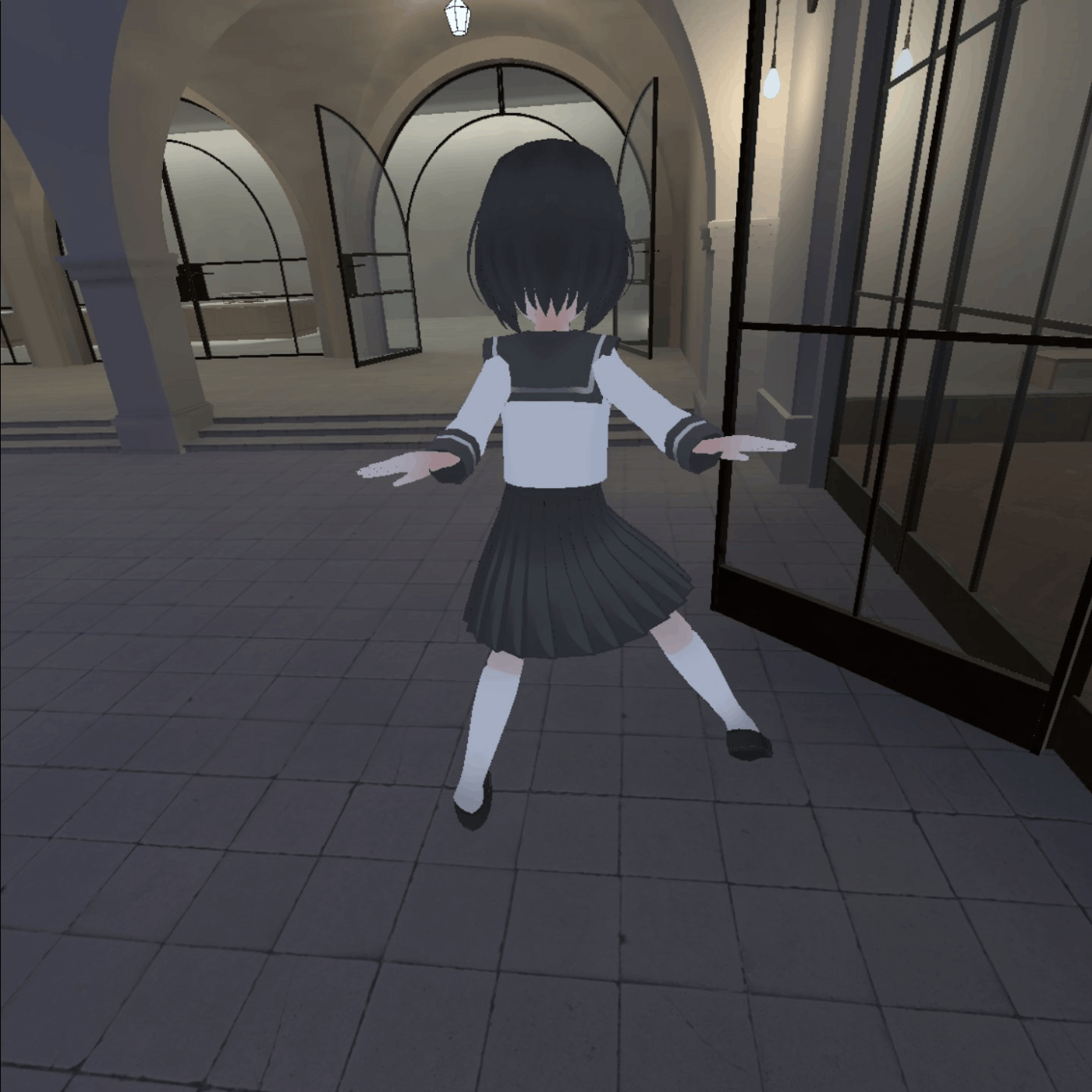

2. Main Camera > Headの位置をずらした

  • HeadがアバターのHeadボーンの位置にくるので、Main Cameraに対してHeadを後ろにずらせばよい
  • 結果: 改善されたが、首を傾けたりするとまた顔の内側が見えてしまう
  • これ沼そう。顔に内側を描画しないようにしたい

3. VRMの設定で可視設定を行う

https://vrm.dev/univrm/firstperson/univrm_firstperson.html
公式docに従った。
が、VRM的にFirst Personと認識されていないのか、顔の内側は表示されたままだった。

4. 顔のmeshのLayerを手動で分け、Main CameraのCulling Maskで調整

  • 顔は映らなくなった。
  • しかし、動き方（後ろに移動したときなど）や顔の傾け方によっては髪の毛が移りこむ
  • 今使用しているアバターは髪の毛のmeshが分かれていないことや、髪の毛が見えるのは不自然ではない可能性（VRCでも毛先は見える）もあるので、いったん保留。
  • またちゃんとアバターを設定するときに戻ってきたい。
  • 参考
    https://qiita.com/but80/items/3cc28cd874764daf3e58
だーら（Flamers / Memotia）だーら（Flamers / Memotia）
  • VRChatでは、ユーザーの頭がアバターの頭より高い位置にあるときに、アバターが浮遊する（アバターが地面に固定されていない）
  • 一方現状作っているアプリではアバターは地面固定なので変更する必要あり
だーら（Flamers / Memotia）だーら（Flamers / Memotia）

他のVRSNSの研究

VRChat

  • sit/standに関係なく、腕の長さは入力した身長から計算している模様（これが自然。腕を伸ばしても途中でアバターの腕が伸びきってしまうことがない）
  • アバターの大きさは一定
  • sitにすると、実際にHMDの高さに下駄が履かせられる模様。standは現実世界での位置（なので、現実で座っている状態でstandにするとVR空間内では座っている）

DMM Connect Chat

  • キャリブレーションを実行したときの現実世界でのHMDの高さが、VR空間内でアバターが立っている状態になるように調整される
  • アバターの身長や手の長さが再計算されて、スケールが変わっている。
    • 現実世界で座っている状態でキャリブレーションをすると、アバターが小さくなる（よって、腕の長さも短くなり、現実世界で手を伸ばしたときにアバターの手が先に伸びきってしまいついてこない問題が発生する）
だーら（Flamers / Memotia）だーら（Flamers / Memotia）

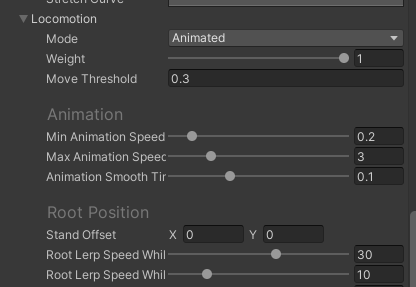

いろいろ弄っても歩行アニメーションがどうしても気持ち悪いので、いったん Locomotion > ModeをAnimatedにして、足を動かなくしたら使えるようになったかも

だーら（Flamers / Memotia）だーら（Flamers / Memotia）

いろいろまとめ

キャリブレーションすると

  • アバターにコンポーネントとして
    • VRIKが追加
    • Wrist Rotation Fixが追加
  • XROrigin（1階層上）配下に
    • Head > HeadIKTarget(VRIKが参照)
    • LeftHand > LeftHandIKTarget(VRIKが参照)
    • RightHand > RightHandIKTarget(VRIKが参照)
  • 最上位に
    • PevisFollowObject(TransformFollowersがアタッチ済み、アバターボーンを追ってる)(VRIKが参照)
    • LeftFootFollowObject(TFアタッチ) > LeftFootBendGoalTarget(VRIKが参照)
    • RightFootFollowObjet(TFアタッチ) > RightFootBendGoalTarget(VRIKが参照)

Sceneを再生して、DoCalibrationを呼び出す前

  • XROriginにアタッチされたOpen XR Trackerが、XROrigin以下のHead, LeftHand, RightHandを生成する
    • この時点で、それぞれの直下にIKTargetはない
  • 位置の管理は、Open XR Trackerがやっていそう

DoCalibrationを呼んだあとで、

  • PevisFollowObject, LeftFootFollow, RightFootFollowが生成

  • これらは位置の管理を自身にアタッチされたTransformFollowersが行っている

だーら（Flamers / Memotia）だーら（Flamers / Memotia）

[!ノート] ** Device** モードでは通常、XR ランタイムが空間内の固定位置 (開始時のヘッドマウントディスプレイ (HMD) の初期位置など) を基準として、追跡対象デバイスの位置を知らせます。このモードの場合は、XR Origin の Camera Y Offset を、Main Camera の地面からの高さに設定します。Floor モードでは通常、XR ランタイムはプレイヤーが立つ実際の床を基準として、追跡対象デバイスの位置を知らせます。このモードでは、必ずしも追跡の原点を人為的に上昇させる必要はないので、Camera Offset の高さは自動的に消去されます。デフォルトモードの XR ランタイムを使用するには、Not Specified モードに設定します。
