UE5 の Paper 2D プロジェクトを始めようを読む
はじめに
前段の説明。Blueprint scripting system には慣れておいてね。
Paper 2D の概要
- Paper 2D はスプライトベースのプラグイン
- 2D か 2D/3D のハイブリッドゲームを作るためにある
- 主要な目的は、2D Assets のインポート・編集と利用を UE プロジェクトでスピーディーに行うこと
- Sprite assets は Texture Mapped Planar Mesh と 特定の Paper 2D Material から構成される
- これらは、UE 内の Paper 2D Sprite Editor で編集できる
- 複数のスプライトをまとめてアニメーションにできる、Flipbook と呼ばれている
- 同じ Sprite asset は repeated tiles using a tile set Asset によってレベル構築に使われる
- Paper 2Dは、ソースアセットをインポートするためのツールを提供し、使用する comporession と filter settings が2D Artwork を確実に輝かせる。
- これはよくわからん。。
- ここまでで述べた以外の new functionality は Paper 2D は提供しない。
- よって、core gameplay logic, camera control, and player input は UE の基本機能に乗ることになる
- 2D animation states の solution は提供しない
- 3D Character で作業したような animation state machine は存在しない
- Blueprint logic で自分たちで取り組む必要がある
プロジェクトと環境の作成
UE5.2 だとプロジェクトテンプレートに 2D Sidescroll が無いので以下のプロジェクトテンプレートを 5.2 で開いた。
問題なく動作しているように見えるがどうだろうか。
-
W
で jump と解説されているが、Space
で jump する。 - Paper2D の version 1.0 が同じように UE5.2 でも入っている
-
2DSideScrollerCharacter
の parent はPaperCharacter
- これは Paper2D Plugin が追加したもの
- Camera Settings の Projection Mode は
Orthographic
(平行投影, 正投影)
- これは Game camera が
Orthographic
を使っているということ
- Viewport で Left / Unlit にすると
Orthographic
でどう見えるかが分かる - 続いて一つ足場を選択する
- これは
PaperSpriteActor
となっている - これも Paper2D Plugin が追加したもの
ソース アセットのインポート
マーケットプレイスから作ったためか、MyContent
にすべて作成済のアセットが入っている。(というか、ビデオにある TGA ファイルとかが逆に手に入らないので仕方ないか)

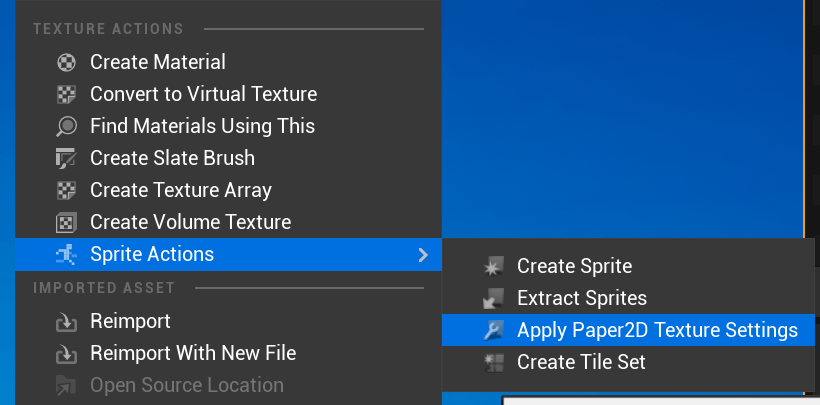

- 読み込んだ TGA から sprite action を選ぶ
- Apply Paper2D Texture Settings
- これは自動的に 2D Assets 用の正しい設定を apply するらしい
- アセットの詳細を見る
- まず、Compression Settings が
UserInterface2D
になっている- これで disabled texture compression となるらしい
- これで disabled texture compression となるらしい
- default は DXT Compression
- 高解像度のテクスチャを使う 3D の場合は有用。目に見えない程の品質低下 (imperceptible reduction in quality) しかない。
- 今回のアセットの解像度は 512x256
- 3D Character だと 2048x2048 とかになるので、making compression a necessity。
- 続いて Level Of Detail
- Texture Group が
2D Pixels (unfiltered)
になっている - Texture filtering は通常、画像の滑らかさや見た目を改善するが、今回は blurry に見せたいため望ましくない
- ここまで Paper2D の import での自動設定はうまく働いているようにみえる
- でも少し調整する
- 1つ目は Mip gen Settings を
NoMipmaps
にすること- サンプルはすでにそうなっているが、おそらくこの調整が済んでいる状態
- Mipmap の intricacy はこのコースの範囲を超えている
- Mipmap はカメラから遠ざかるにつれて、オブジェクトの detail が reduce されるように使われる
- 今回は
Orthographic
でカメラが設定されるので、すべてのオブジェクトはカメラから同じ距離に固定される。- よって、mipmap は容量を食う以外に役に立たない (serve no purpose other than eating up space)
- 続いて透過処理
- サンプルの場合はすでに以下のようにタイルやレールの背景は透過に切り抜かれているが、import 時点ではそうはならない
- import 直後はこんな感じらしい
- よって、UE にこのグレー色を透明にみなすように指示する必要がある。Chroma key として定義することで。
- Adjustments の
Chroma Key Texture
に check を入れて、Chroma Key Color
でグレーカラーをスポイトで拾ってやれば OK
- Character の assets も同様に import していく
- 複数の texture が選択された状態で Apply Paper2D Texture Settings して OK
- Character の Texture は最初から透過ができているが、これは Chroma key の default のカラーと一致した色にしているから
- Mip gen Settings を
NoMipmaps
にするのは手作業で行う
フリップブックの作成
-
Sprites
フォルダの下にさらにCharacter
そして、各アニメーション用 Texture ごとにフォルダを作る - まずは Walk から。
T_UE4Robot_Walk_D
の Texture ファイルのコンテクストメニューから、Sprite Actions -> Extract Sprites を選択。
- Extract sprites ウィンドウが開くと、まず Sprite Extract Mode が
Auto
になっていることが分かる。- それによって、Sprite がキレイに画像に沿って矩形で切り取られている
- それによって、Sprite がキレイに画像に沿って矩形で切り取られている
- ただし、これだと後で困ることがあるので、同じサイズで extract したい
- ここでは各画像は 64x64 でデザインされている
- Sprite Extract Mode を
Grid
にする
- 画像全体を囲う矩形が現れる
- 続いて Grid の Cell Width/Cell Height を 64 に変更する
- アニメーションのフレームごとにキレイに extract されている
- 切り抜きを実行すると、連番をつけてファイルを出力する。
0
始まりである。-
Sprites/Character/Walk
フォルダに移動しよう
-
- 続いて
Flipbooks
フォルダを作る。構造は Sprites と同じ。 -
Sprites/Character/Walk
にあるファイルをすべて選択してコンテクストメニューから Create Flipbook を選択
- すると、Flipbook が作成される
-
Flipbook_UE4Robot_Walk
のようにわかりやすい名前にしておこう-
Flipbooks/Character/Walk
フォルダに移動しよう
-
- 作成した Flipbook を開くと、連番の並び通りにタイムラインに並んでいることが分かる
- Play/Pause や Pause 中に 赤の playhead をドラッグして好きな場所にアニメーションを移動できる
- Frames per second の調整でアニメーションの速度を変えられる
- 今回のアニメーションはこの変更が不要なように作成されているので変更は不要
- 変更不要なようにアニメーションの sprites を書くのはどうするんだろう
タイルセットの作成
- 新しいフォルダ
Tilesets
- Textures に Import した
UnrealPaper2DTileset_Master
のコンテクストメニューで Sprite Actions -> Create Tile set
- すると Tile Set が作成される
- Tilesets フォルダに移動させる
- Tileset を開く
- Tileset Editor は左の Tile Set View と右の Single Tile Editor View で構成される
- つまり、左で一つの Tile を選ぶと、右に詳細が表示される
- が、上記のように、初期状態では期待する Tile が選択されない(ずれている)
- 解消する方法は2つある
- まず1つは、 Tile Size を変更すること
- もう一つは Boarder Margin と Per-Tile Spacing を調整すること
- この状態だと画像のように、タイル画像の周囲が margin によって数px選択されない状態になる。ただ、これはデザインとしてこれでいいらしい
- 続いて Collision
- Colliing Tiles で適用済の Collision が確認できるが、初期では当然無い
- Add Box することで Collision が作成される
- しかし、Tile の領域そのままで作成されるので、例えばこの画像だと適切ではない (下が邪魔)
- よって範囲を調整する
- わかりにくいが、Single Tile Editor で調整しても、Tile Set View の範囲は変わらない。ただ、調整はできている。
- 四角以外はどうするか。Polygional Shape を使う。
- まずは、三角。Add Polygon クリックすると、Single Tile Editor の方で複数回点を打てる。時計回りに打っていき、終点でダブルクリック。
- 小さいが、一応説明はここに出ている。
- Shift + Click で追加。Delete で削除。Grid Snap を効かせていると上手く沿わないので、外してもいい。
- 今回、以下のレールに関しては、デコレーション用途でしかないので collision は追加しない。
タイルマップの作成
-
Tilemaps
フォルダ作成 - Tilesets フォルダにある、先程作った Collision 付きの Tile Set のコンテクストメニューから Createa Tile Map を選択
- Tilemap が生成されるので Tilemaps フォルダに移動させる
- Tile Map Editor を開く
- 左は active な Tileset。 Active Tile Set オプションで変更できる。
- 中央は Tilemap 自身で、右は詳細パネル。
- Tile Width/Height は Tileset から自動算出されている。これは、Tileset から Tilemap を生成したから。
- Map Width/Height は Tilemap にいくつ Tile が入るか
- 見ての通りで、この設定だと 4x4 しかはいらない
- 見ての通りで、この設定だと 4x4 しかはいらない
- Tile Grid オプションを有効にすると、Tilemap がグリッド表示になる
- Tilemap の Layer
- 今回は 3 つのレイヤを用意する
- Foreground / Middle / Background
- Middle は Player に collide するもの
- Foreground /Background は装飾
- Foreground / Middle / Background はそのままカメラからの位置にもなる
- Background は Layer Collides が False になる
- Middle は Layer Coolides が True。Background より上。
- Foreground は Background と同様。Middle より上に配置する。
- 今回のように、Foreground -> Middle (Player) -> Background と配置が重要な場合は Setup -> Separation Per Layer のオプションが重要になる。
- Paint Mode
- left Click や Drag で書いていける、Ctrl + Z で Undo, または Eraser で消しゴム
- Shift + Left Drag でペイント済の範囲を選択すると、その範囲をそのままペイントできる
- 以下のように Active Tile set の方をドラッグ選択してペイントすることもできる
- Active Tile Set の左上の回転や反転ツールを使ってペイントを調整できる
- Fill はこのように空いた空間を埋めるのに使う
- 以下のように background を塗りつぶすような用途にも使える
- Foreground はレールをおいて完了
プレイ可能なレベルの作成
- Levels フォルダを作成
- 新しい Level を作成。
MyTilemapLevel
と命名。 - 先程作った Tilemap を新規レベルにドロップし、Location を (0,0,0) にする。
- まず、Perspective を Right に変更する
- この Wireframe 画面は traditional な 3D Game を作るにはいいが、今回は有用ではない
- よって Unlit にする
- Alt + drag で複製する
- Snap の Grid 間隔が合わない場合には以下の Editor preference で 2 の累乗に変更できる
- Player Start を配置する
- Tilemap で Foreground/Middle/Background を
Separation per layer
で4.0
で設定しているので、Player Start を Middle に配置するために、Y 軸を-4
に指定する。- これは、最初の Tilemap を (0,0,0) に配置したことからの相対位置になる。
- これは、最初の Tilemap を (0,0,0) に配置したことからの相対位置になる。
- この状態で Play すると以下のようにキャラクターが spawn される
- サンプルが GameMode が変更済なのでビデオとは異なり、すでに import したアセットのキャラクターが出てくる
- ビデオだと、SideScrollerSample のキャラクターが出てくる
