JLCPCBにスポンサーしてもらった6層基板を作った話

に公開
電子回路
JLCPCB
idea

はじめに

今回、IMU・気圧・GPSによるデータをリアルタイム送信するための6層円形基板を製作しました。スペース制限のある環境で高機能を両立させるべく、設計段階からコストと納期に優れるJLCPCB様の協力を仰ぎ、スポンサーとして製造クーポンをご提供いただきました。

きっかけ

当初は通常価格での注文を検討していましたが、JLCPCB Japan様のTwitterアカウントへDMで問い合せたところ、迅速かつ丁寧なご案内を受けました。最終的に「スポンサー枠」として140 USD分のクーポンをご提供いただき、最終的な実支払い額を約40 USDに抑えることができました。

JLCPCBについて

JLCPCBは2006年に中国・深圳で設立されたPCB製造メーカーで、現在は以下のサービスをグローバルに展開しています：

  • PCB基板製造：5枚で2 USD～
  • CNC加工：8 USD～
  • 3Dプリント：（サービス例）

低価格ながら高品質を維持しており、プロトタイプや小ロット開発に特に適したプラットフォームです。

基板スペック

  • 形状：直径 60 mm の円形

  • 基板厚さ：1.6 mm

  • 銅箔厚：

    • 外層（1層目／6層目）：1 oz
    • 内層（2～5層目）：0.5 oz

  • 層構成：6層（Signal／Power／Ground）

  • 小型化ポイント：限られた搭載スペースに対応するため、部品配置と配線を最適化

発注の流れ

以下の手順でPCB＋Assembly（PCBA）付きの発注を行いました

  1. JLCPCBの【Order Now】からGerberファイルをアップロードしてPCBを注文
  2. 「PCB Assembly」オプションをONにしてPCBA設定画面へ移行
  3. 部品の設定（BOM/CPLファイルのアップロード、実装面や部品配置の指定）を行う
  4. 必要に応じて部品位置の微調整を実施
  5. 内容を確認し、スポンサークーポンコード入力後に決済＆発注
  6. 発注後、JLCPCBサポートからの確認や自動修正提案の対応
  7. 基板の到着を待つ（約2週間）

注文仕様

  • 製造枚数：5枚
  • 実装依頼：2枚（部品実装サービス利用）
  • 提供クーポン：140 USD分
  • 実支払い額：約40 USD
  • 納期：発注から約2週間

納品と品質

実際に届いた基板は、はんだマスクの色味やシルク印刷の精度が非常に高く、小径円形基板のパターン歪みもほとんどありませんでした。細かいビアの位置ずれもなく、品質には大満足です。

  • Gerberプレビュー

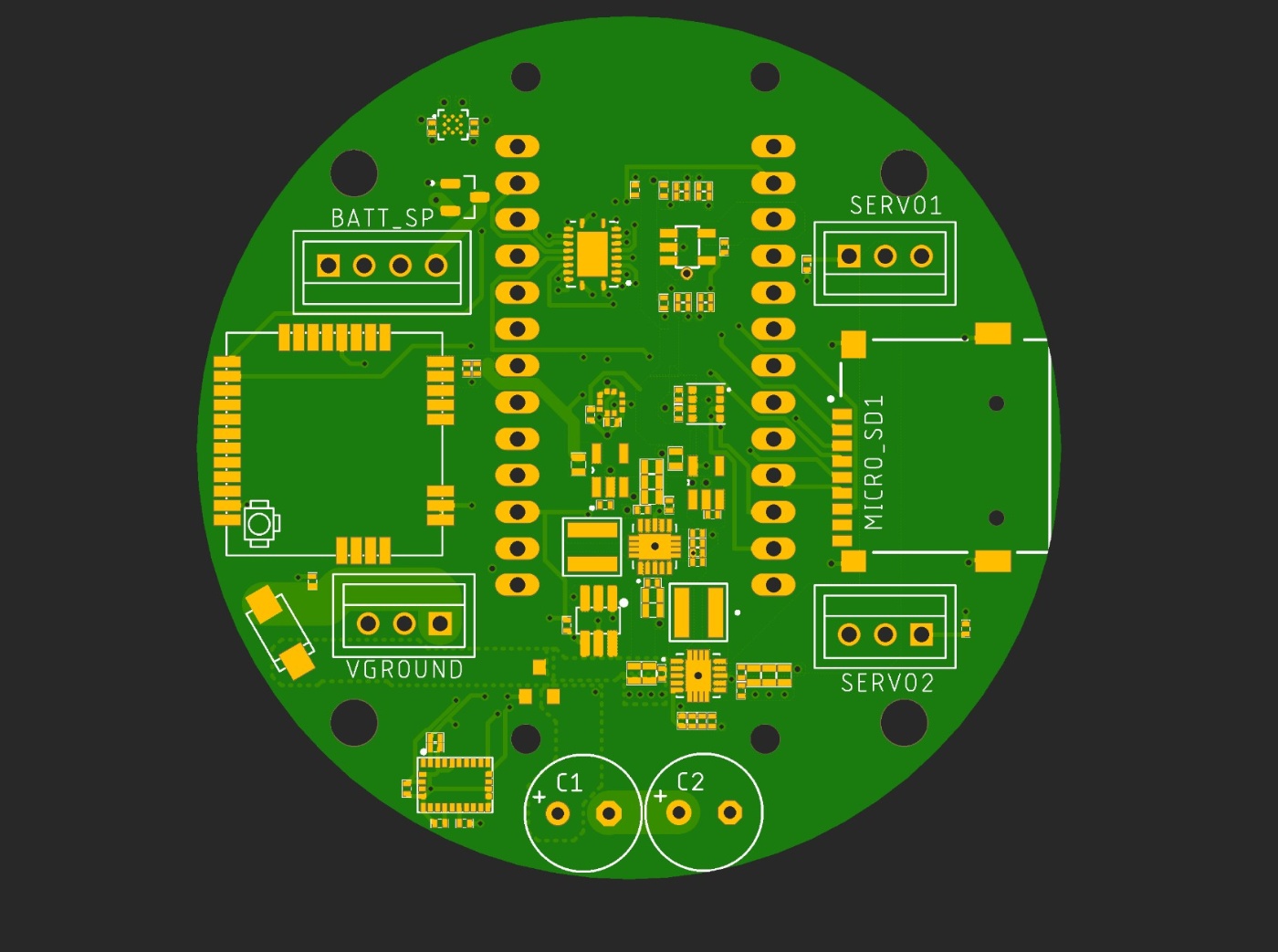

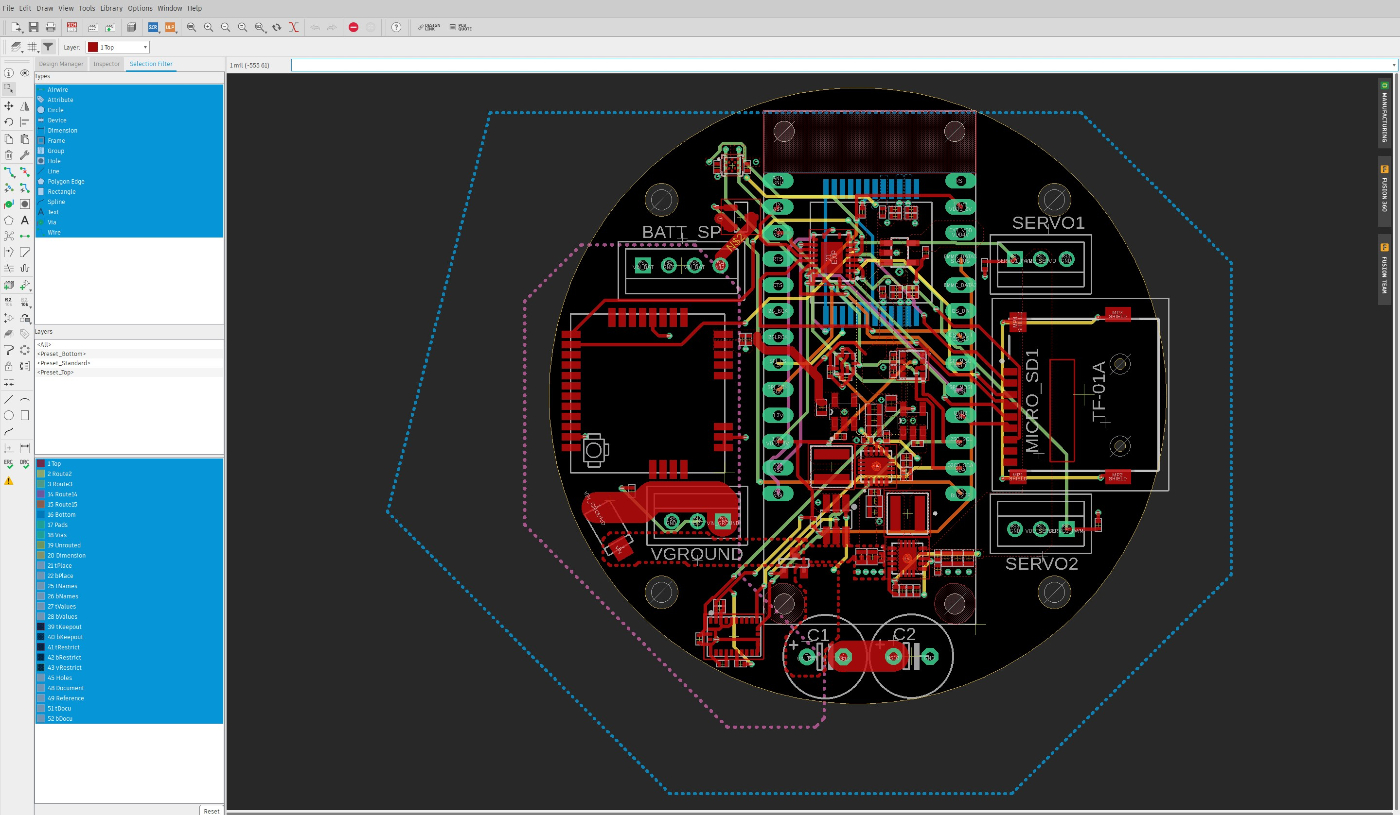

  • CADレイアウト画像

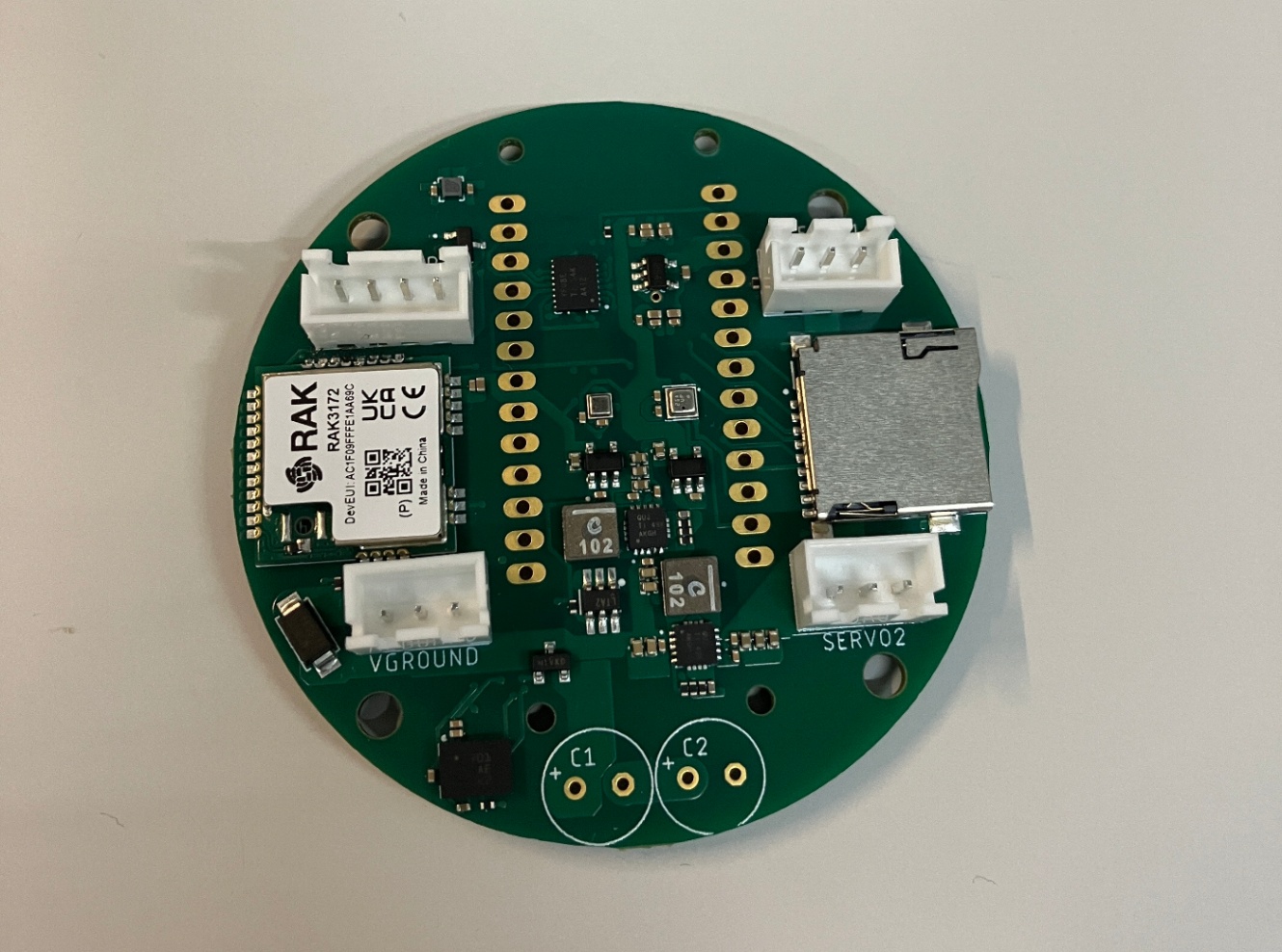

  • 実基板写真

まとめ

JLCPCB様のスポンサーサポートにより、コスト・納期・品質のすべてを満たす理想的な環境で6層基板を製作できました。小ロット製造やプロトタイプ開発でお悩みの方は、ぜひJLCPCBのサービスを活用してみてください。
