はじめに
◆👇前回オリジナルCPUを設計してRustでエミュレートするまで投稿しました🥳
👇GitHubで世界初(1971年)のCPU Intel 4004
のエミュレータを開発中で色々と調査中なので随時、共有していきます🥳
Rust
◆前回と同じ方法で実装!
4004構造体
4004のCPUの構成はこんな構造体で定義して正解かな❓💁♀️
// intel 4004 の構造体
pub struct i4004 {
acc: u8, // アキュムレータACC
idx_reg: [u8; 8], // インデックスレジスタ (8ビット x 8ペア)
pub pc: u16, // プログラムカウンタ (12ビット)
pub sp: [u16; 3], // スタックポインタ (12ビット x 3レベル)
pub carry_flg: bool, // キャリーフラグ
pub memory: Memory, // メモリ(ROM, RAM 4KB)
}
命令セットはビットマスク必須?
4004の命令セットは下位4bitにデータ
、上位にRP
とかでビットマスク
が必須かも🦆❓
[👇例)FIM、LDM命令のビットマスク]
// ビットマスク
const OP_FIM_MASK: u8 = 0b00101110; // FIM [0b0010(3bit RP) 0][8ビット…データ]
const OP_FIM_RP_MASK: u8 = 0b00001110; // FIM RP部マスク
const OP_LDM_MASK: u8 = 0b11011111; // LDM [0b1101][下位4bitデータ]
const OP_LDM_DATA_MASK: u8 = 0b00001111; // LDM データ部マスク
const OP_FIM: u8 = OP_FIM_MASK; // FIM 即値 -> レジスタ
const OP_LDM: u8 = OP_LDM_MASK; // LDM: 即値 -> ACC
// 🌟途中の記載は省略
fn execute(&mut self, opcode: u8) -> bool {
let mut result = true;
match opcode {
OP_FIM => {
let val: u8 = self.fetch();
let rp: u8 = (self.refetch() & OP_FIM_RP_MASK) >> 1;
self.idx_reg[rp as usize] = val;
println!("FIM {} (R{} <- {})", val, rp, val);
}
OP_LDM => {
let val: u8 = self.refetch() & OP_LDM_DATA_MASK;
self.acc = val;
println!("LDM {}", val);
}
// ここから下👇は省略

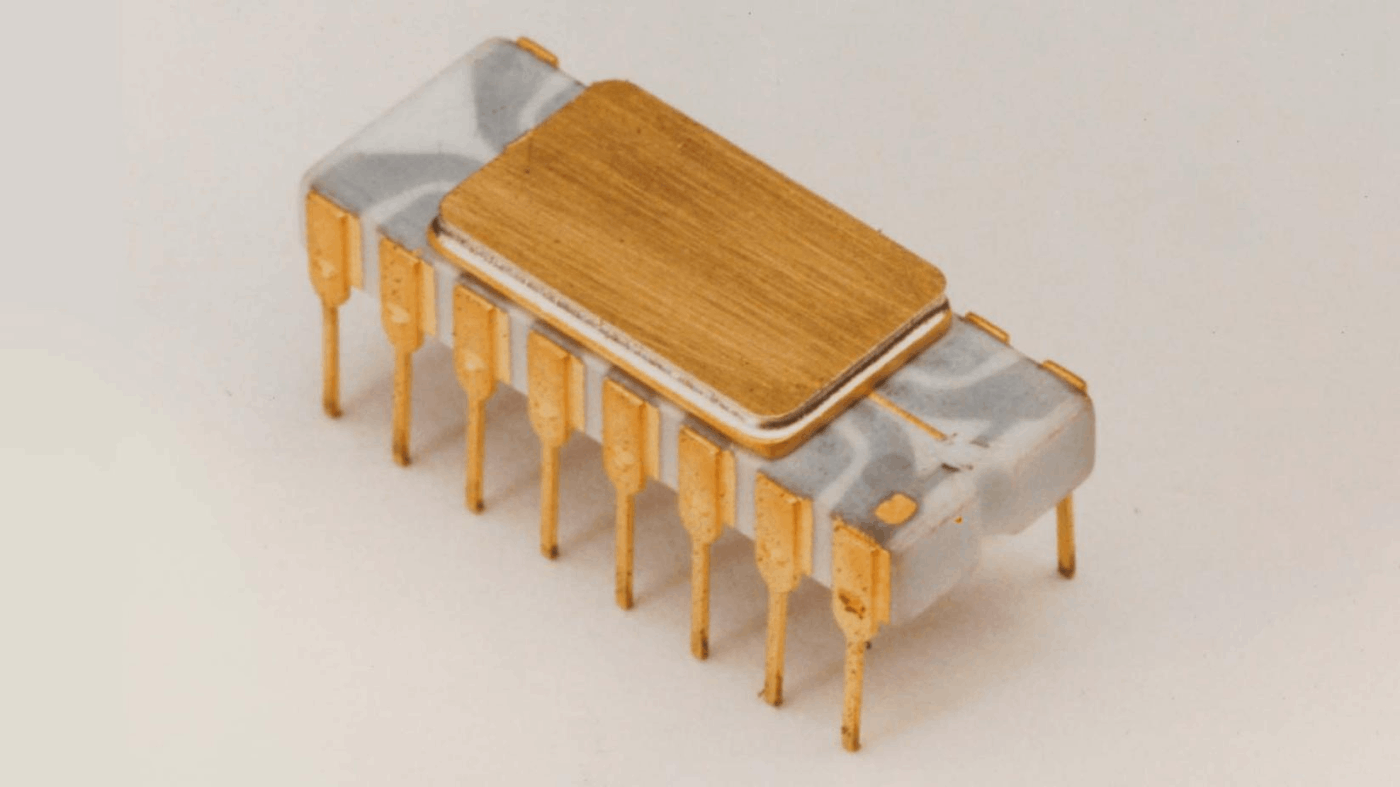

Intel 4004
インテルが1971年に発売した世界初のCPUIntel 4004
リファレンス
📍Intel 4004は下記Intelの文献をリファレンスにしています💁♀️
📚[Intel 4004 データシート]
📚[MCS4 Assembly Language Programming Manual]
仕様
- バス幅: 4bit
- クロック: 740kHz
- 命令セット: 46
- パッケージ: 16Pin DIP
- ACC(アキュムレータ): 4bit
- フラグ: キャリーフラグのみ
- インデックスレジスタ
- 4bit x16の個別
- R0〜R15
- 8bit x8のペア
- R0P ~R7P
- 4bit x16の個別
- SP: 12bit x3レベル(ネスト3段まで)
- PC: 12bit
- ROM: 最大 32768 bit (4096 Byte)
- RAM:
- プログラムRAM: 最大 32768 bit (4096 Byte)
- データRAM: 最大 5120 bit (640 Byte)
命令セット
一覧
No. | Category | Instruction | Description (英語 / 日本語) |
---|---|---|---|
1 | INDEX REGISTER INSTRUCTIONS | INC | Increment index register / インデックスレジスタをインクリメント |
2 | INDEX REGISTER INSTRUCTIONS | FIN | Finish operation / 操作を終了する |
3 | INDEX REGISTER TO ACCUMULATOR INSTRUCTIONS | ADD | Add index register to accumulator / インデックスレジスタをアキュムレータに加算 |
4 | INDEX REGISTER TO ACCUMULATOR INSTRUCTIONS | SUB | Subtract index register from accumulator / アキュムレータからインデックスレジスタを減算 |
5 | INDEX REGISTER TO ACCUMULATOR INSTRUCTIONS | LD | Load index register to accumulator / インデックスレジスタをアキュムレータにロード |
6 | INDEX REGISTER TO ACCUMULATOR INSTRUCTIONS | XCH | Exchange index register with accumulator / インデックスレジスタとアキュムレータを交換 |
7 | ACCUMULATOR INSTRUCTIONS | CLB | Clear accumulator / アキュムレータをクリア |
8 | ACCUMULATOR INSTRUCTIONS | CLC | Clear carry / キャリーをクリア |
9 | ACCUMULATOR INSTRUCTIONS | IAC | Increment accumulator / アキュムレータをインクリメント |
10 | ACCUMULATOR INSTRUCTIONS | CMC | Complement carry / キャリーを補完 |
11 | ACCUMULATOR INSTRUCTIONS | CMA | Complement accumulator / アキュムレータを補完 |
12 | ACCUMULATOR INSTRUCTIONS | RAL | Rotate accumulator left / アキュムレータを左にローテート |
13 | ACCUMULATOR INSTRUCTIONS | RAR | Rotate accumulator right / アキュムレータを右にローテート |
14 | ACCUMULATOR INSTRUCTIONS | TCC | Transfer carry to accumulator / キャリーをアキュムレータに転送 |
15 | ACCUMULATOR INSTRUCTIONS | DAC | Decrement accumulator / アキュムレータをデクリメント |
16 | ACCUMULATOR INSTRUCTIONS | TCS | Transfer accumulator to carry / アキュムレータをキャリーに転送 |
17 | ACCUMULATOR INSTRUCTIONS | STC | Set carry / キャリーをセット |
18 | ACCUMULATOR INSTRUCTIONS | DAA | Decimal adjust accumulator / アキュムレータを十進法で調整 |
19 | ACCUMULATOR INSTRUCTIONS | KBP | Keyboard process / キーボードプロセス |
20 | IMMEDIATE INSTRUCTIONS | FIM | Fetch immediate / 即時取得 |
21 | IMMEDIATE INSTRUCTIONS | LDM | Load accumulator immediate / アキュムレータを即時にロード |
22 | TRANSFER OF CONTROL INSTRUCTIONS | JUN | Jump unconditionally / 条件なしジャンプ |
23 | TRANSFER OF CONTROL INSTRUCTIONS | JIN | Jump indirect / 間接ジャンプ |
24 | TRANSFER OF CONTROL INSTRUCTIONS | JCN | Jump on condition / 条件付きジャンプ |
25 | TRANSFER OF CONTROL INSTRUCTIONS | ISZ | Increment and skip if zero / ゼロの場合はインクリメントしてスキップ |
26 | SUBROUTINE LINKAGE INSTRUCTIONS | JMS | Jump to subroutine / サブルーチンへジャンプ |
27 | SUBROUTINE LINKAGE INSTRUCTIONS | BBL | Branch back and load / ブランチバックしてロード |
28 | NOP | NOP | No operation / ノーオペレーション |
29 | MEMORY SELECTION INSTRUCTIONS | DCL | Designate command line / コマンドラインを指定 |
30 | MEMORY SELECTION INSTRUCTIONS | SRC | Send register control / レジスタコントロールを送信 |
31 | I/O AND RAM INSTRUCTIONS | WRM | Write data RAM character / データRAM文字を書き込む |
32 | I/O AND RAM INSTRUCTIONS | WMP | Write RAM port / RAMポートに書き込む |
33 | I/O AND RAM INSTRUCTIONS | WRR | Write ROM port / ROMポートに書き込む |
34 | I/O AND RAM INSTRUCTIONS | WPM | Write program RAM / プログラムRAMに書き込む |
35~38 | I/O AND RAM INSTRUCTIONS | WR[0:3] | Write data RAM status character / データRAMステータス文字を書き込む |
39 | I/O AND RAM INSTRUCTIONS | RDM | Read data RAM data character / データRAMデータ文字を読み込む |
40 | I/O AND RAM INSTRUCTIONS | RDR | Read ROM port / ROMポートを読み込む |
41~44 | I/O AND RAM INSTRUCTIONS | RD[0:3] | Read data RAM status character / データRAMステータス文字を読み込む |
45 | I/O AND RAM INSTRUCTIONS | ADM | Add data RAM to accumulator with carry / キャリーを伴ってデータRAMをアキュムレータに加算 |
46 | I/O AND RAM INSTRUCTIONS | SBM | Subtract data RAM from memory with borrow / メモリからデータRAMを減算 |
INDEX REGISTER INSTRUCTIONS

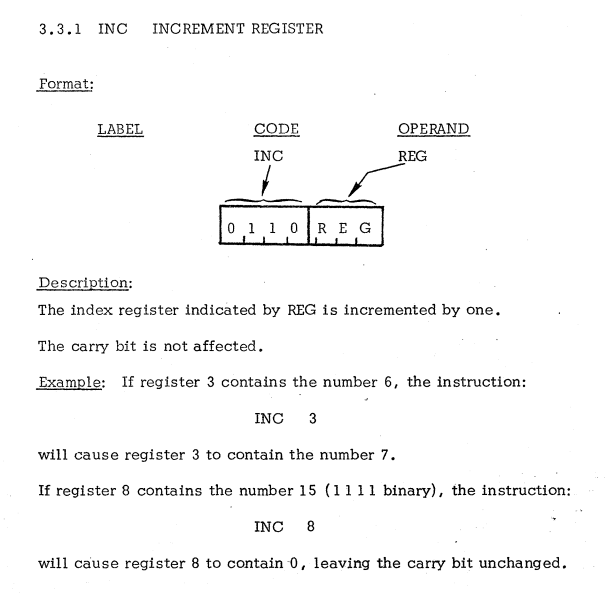

INC

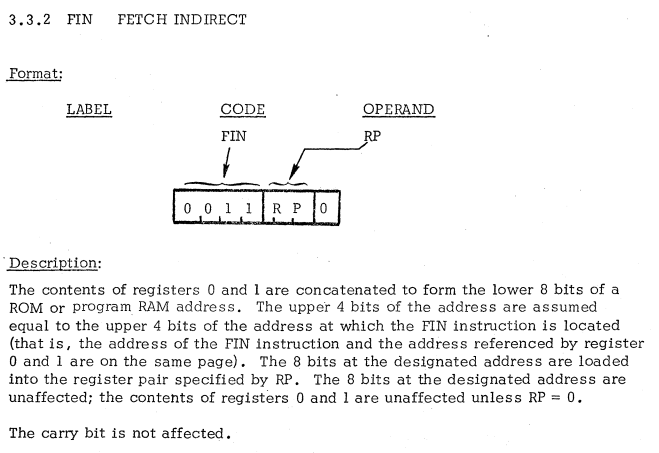

FIN
INDEX REGISTER TO ACCUMULATOR INSTRUCTIONS

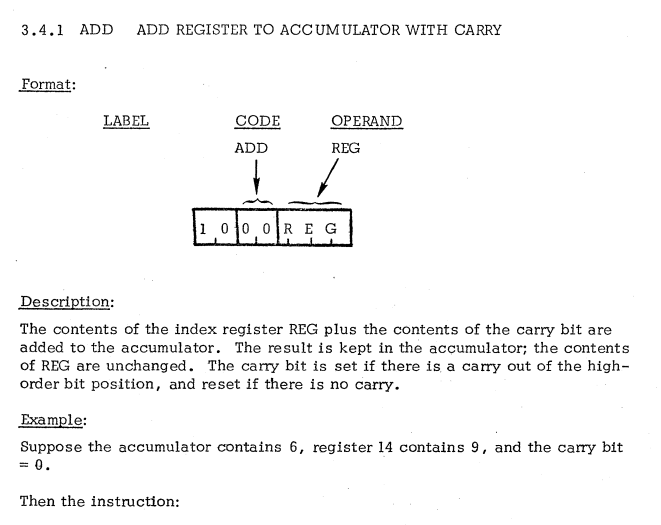

ADD

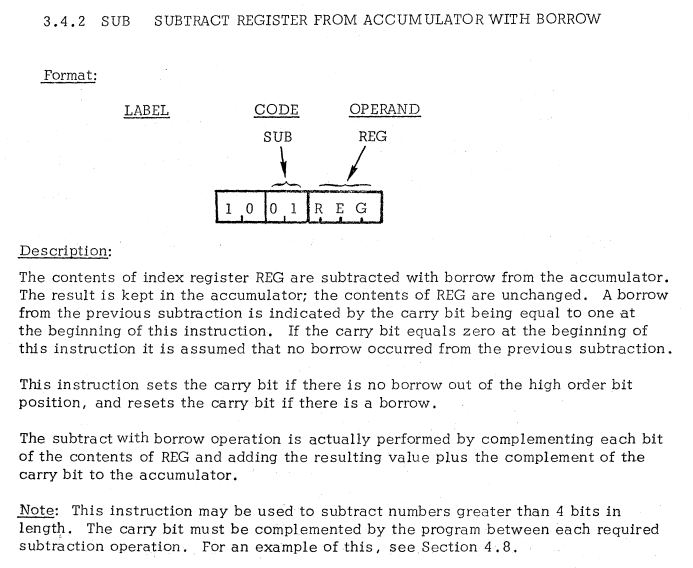

SUB

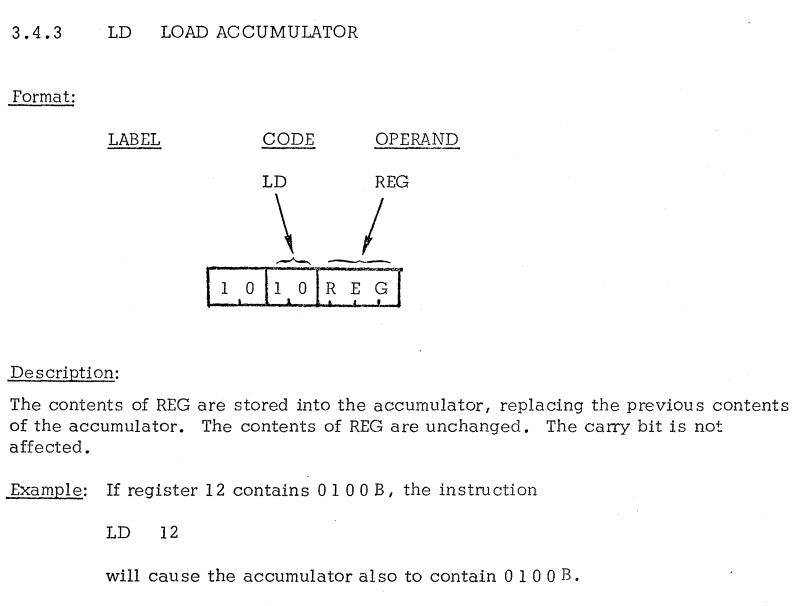

LD

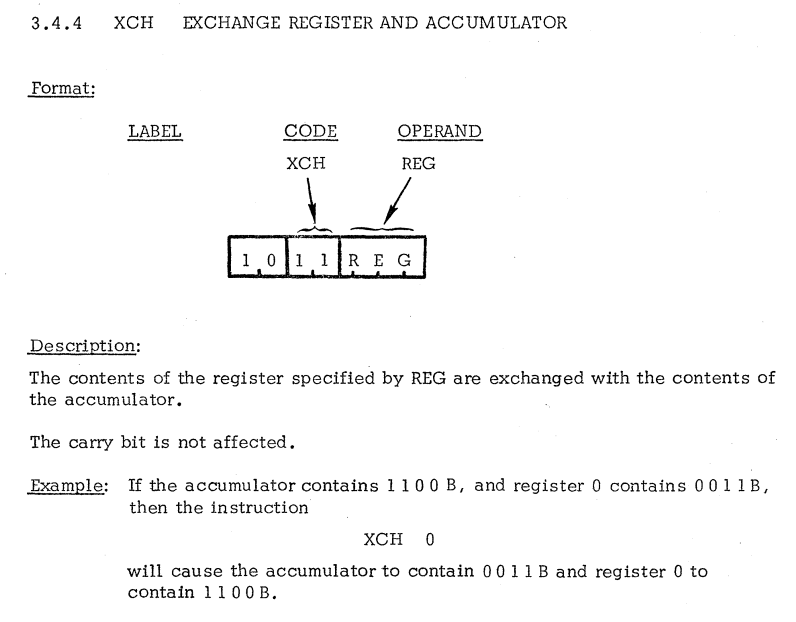

XCH
ACCUMULATOR INSTRUCTIONS

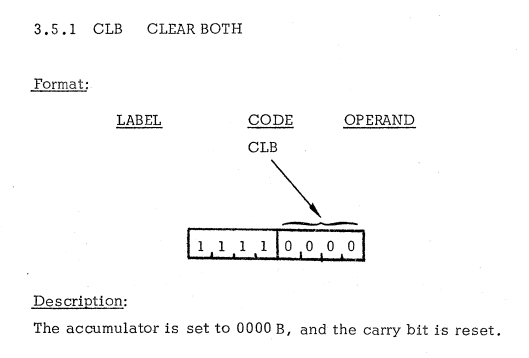

CLB
CLC

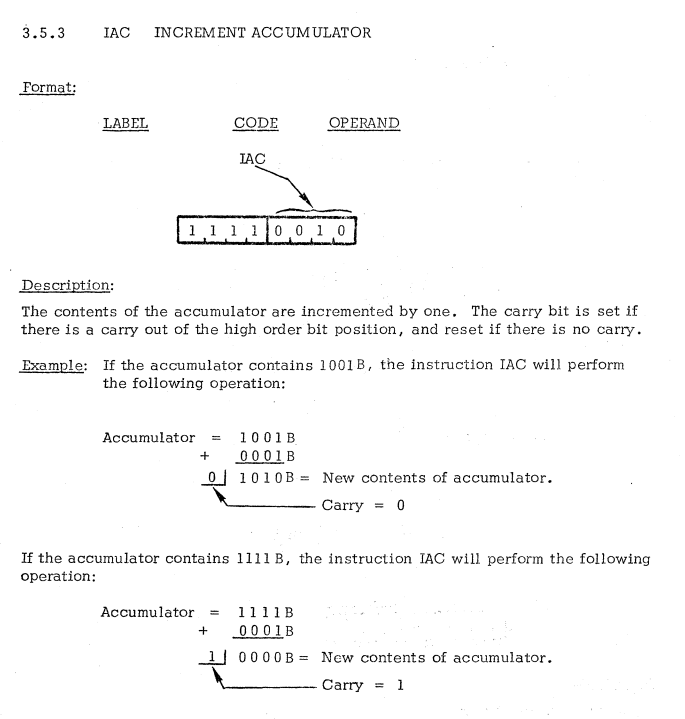

IAC

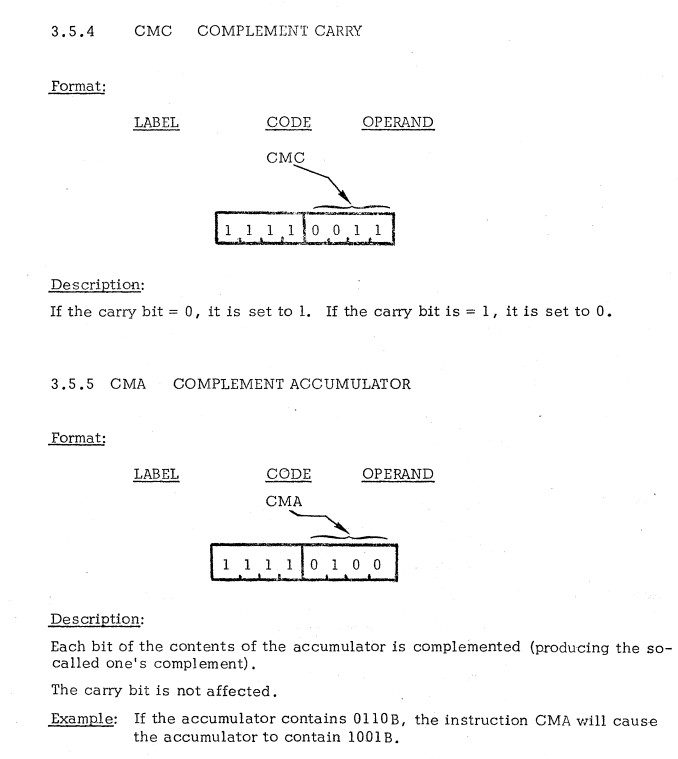

CMC

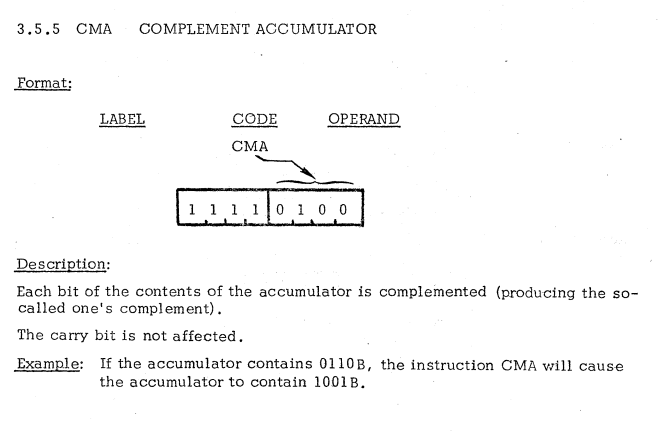

CMA

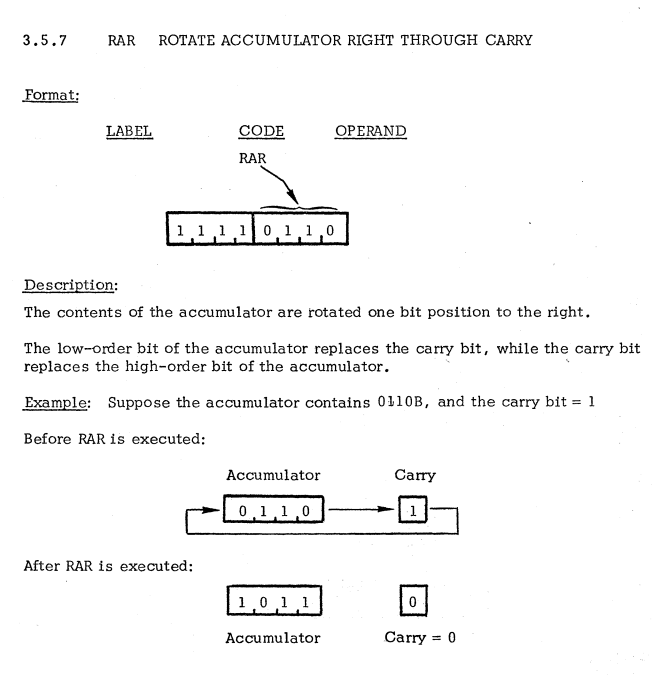

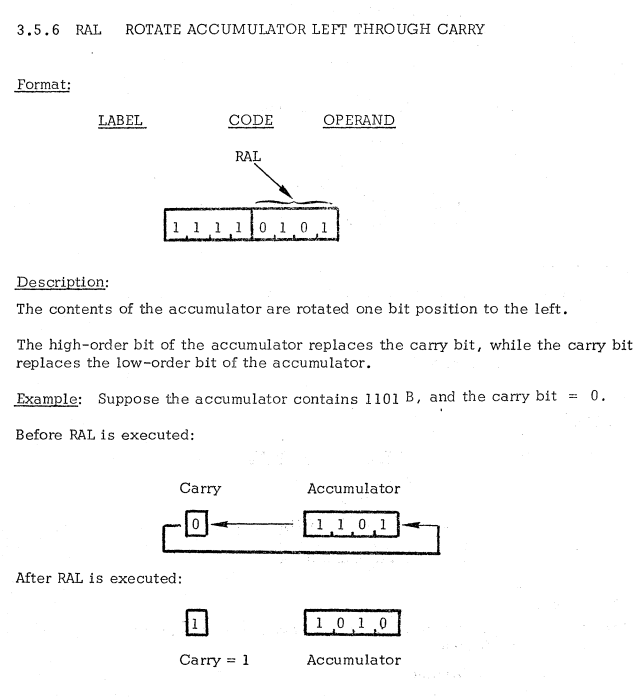

RAL
RAR

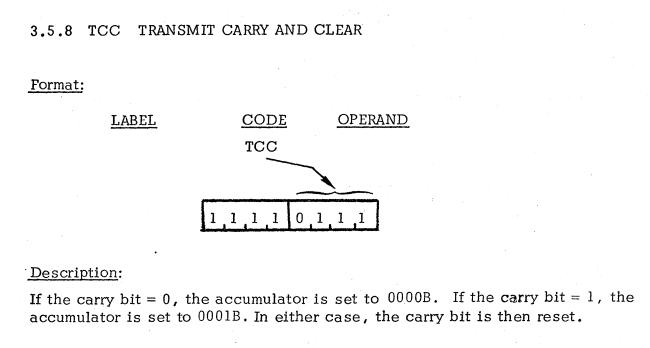

TCC

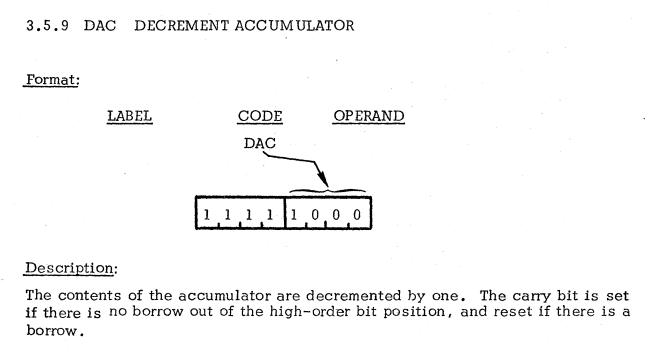

DAC

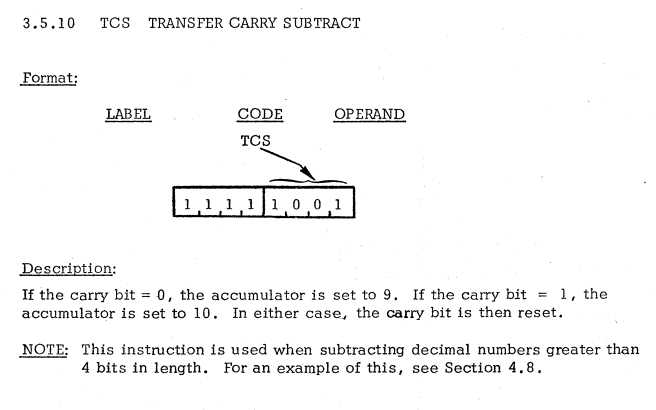

TCS

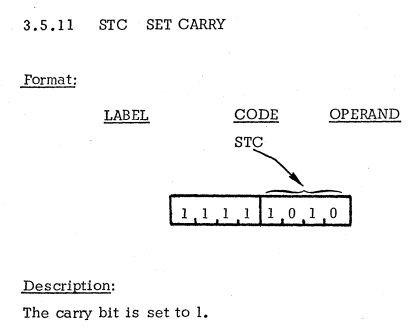

STC
STC
(SET CARRY)

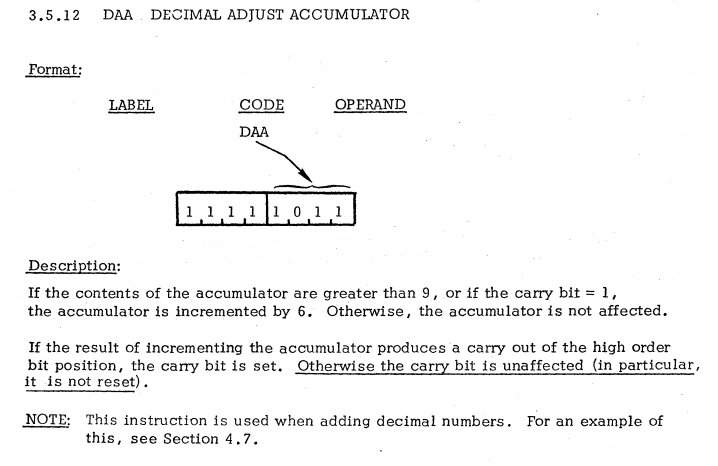

DAA
DAA
(DECIMAL ADJUST ACCUMULATOR)

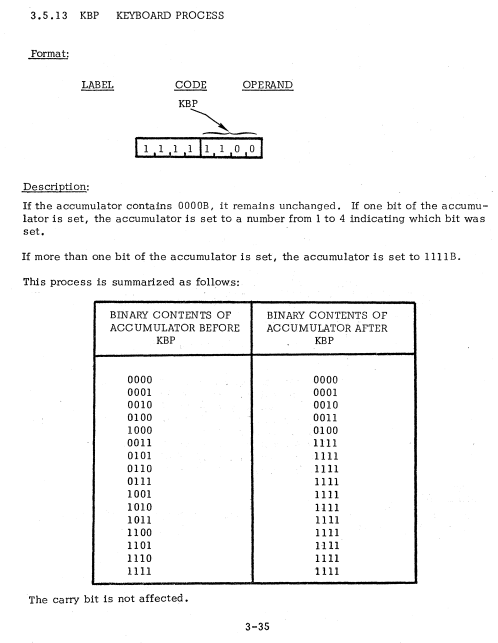

KBP
KBP
(KEYBOARD PROCESS)
IMMEDIATE INSTRUCTIONS

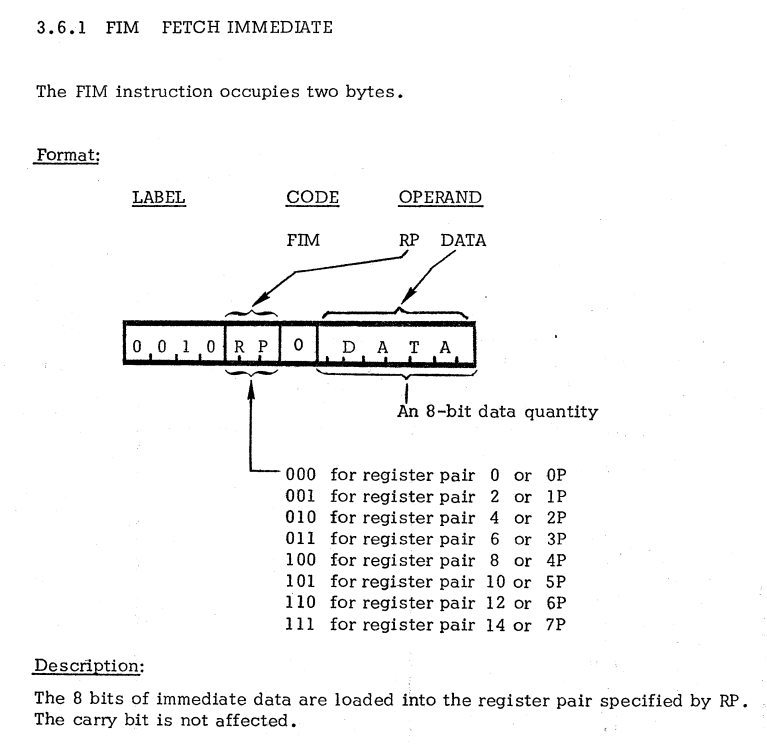

FIM
FIM
(FETCH IMMEDIATE)

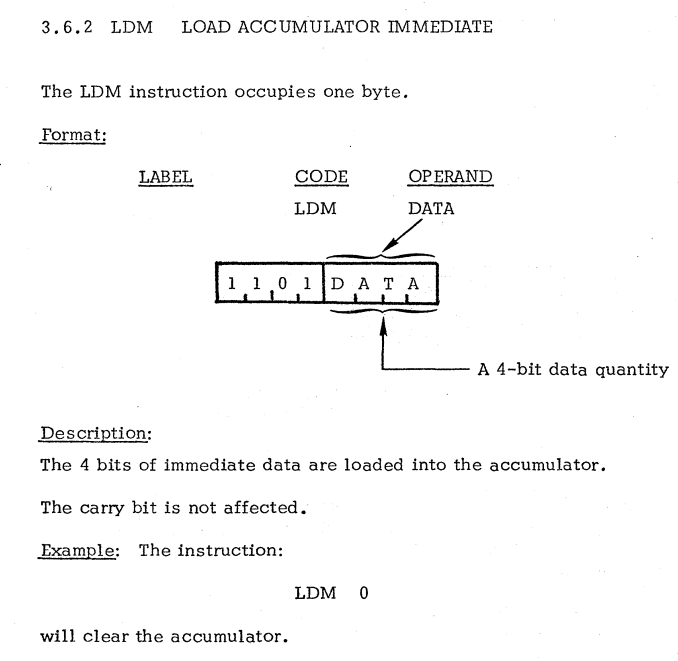

LDM
LDM
(LOAD ACCUMULATOR IMMEDIATE)
TRANSFER OF CONTROL INSTRUCTIONS

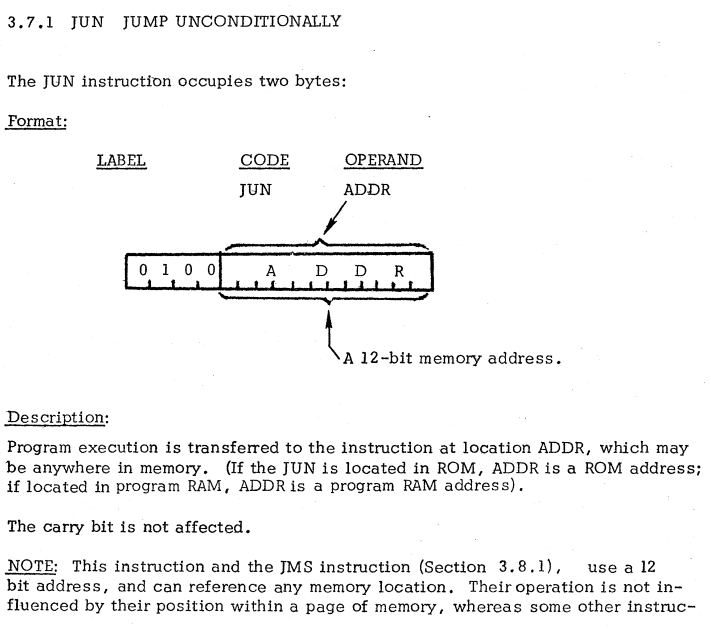

JUN
JUN
(JUMP UNCONDITIONALLY)
JIN
JIN
(JUMP INDIRECT)

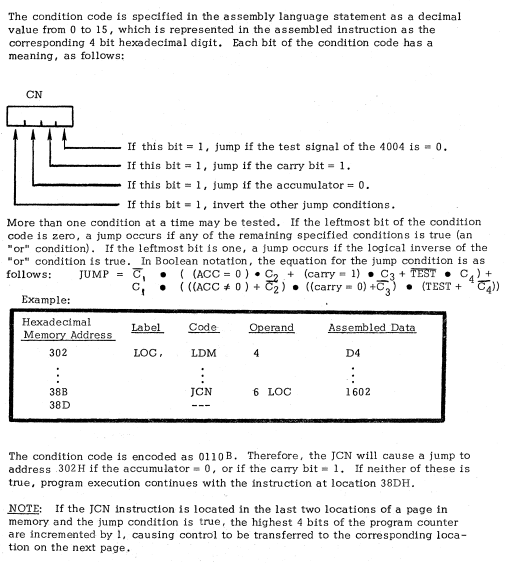

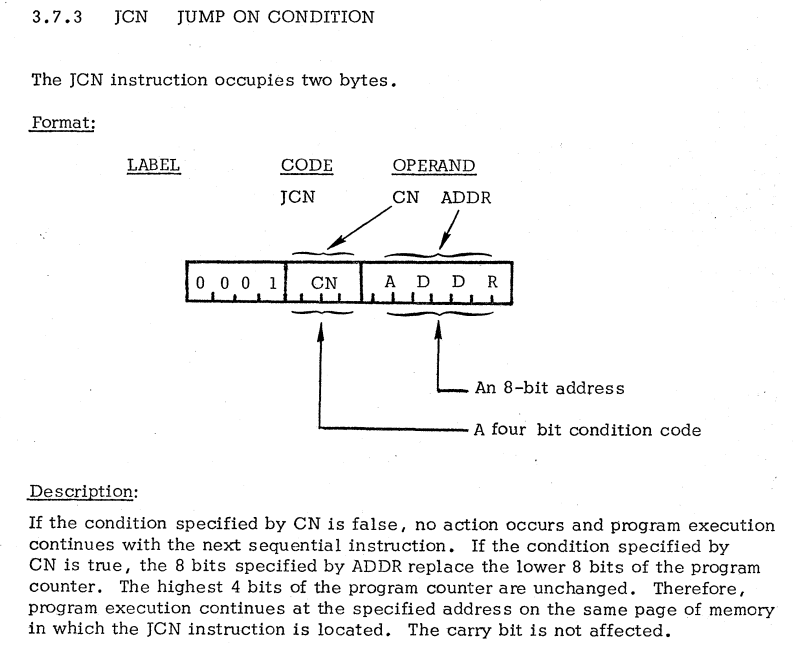

JCN
JCN
(JUMP ON CONDITION)

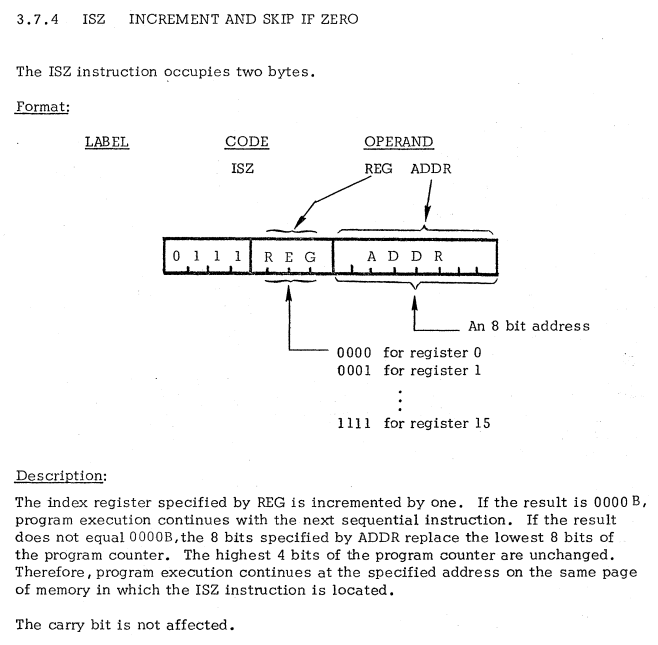

ISZ
ISZ
(INCREMENT AND SKIP IF ZERO)
SUBROUTINE LINKAGE INSTRUCTIONS

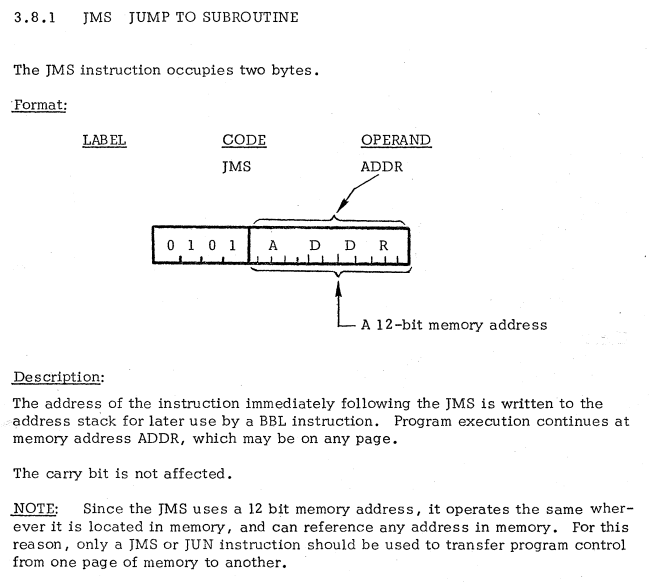

JMS
JMS
(JUMP TO SUBROUTINE)

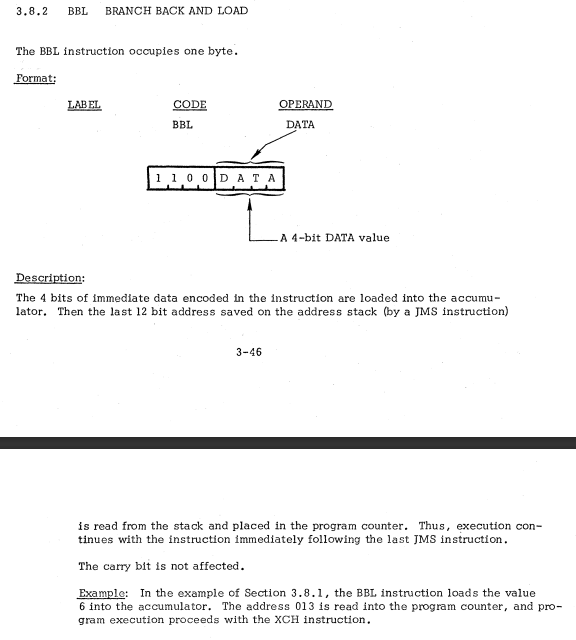

BBL
BBL
(BRANCH BACK AND LOAD)

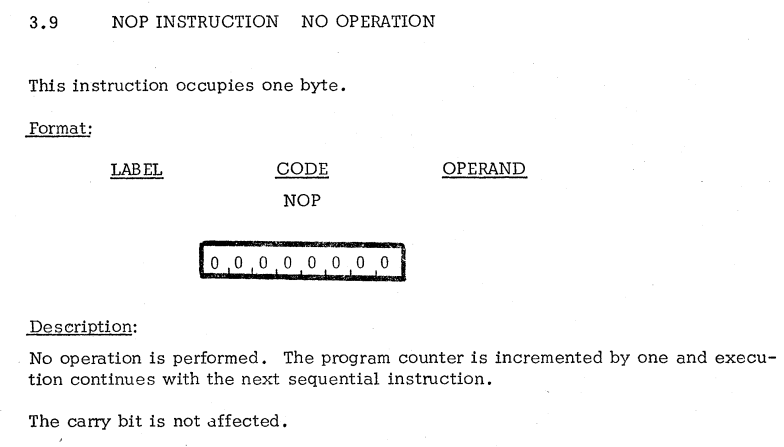

NOP
MEMORY SELECTION INSTRUCTIONS
DCL
DCL
(DESIGNATE COMMAND LINE)

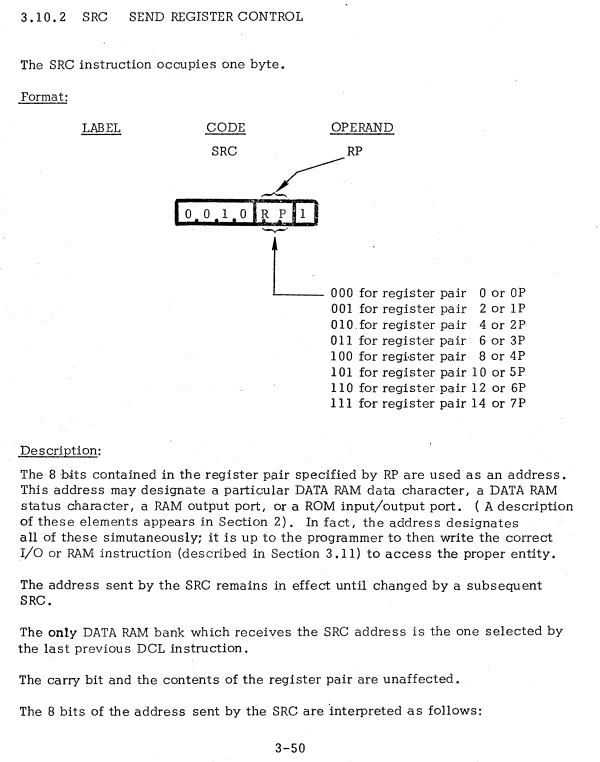

SRC
SRC
(SEND REGISTER CONTROL)
I/O AND RAM INSTRUCTIONS

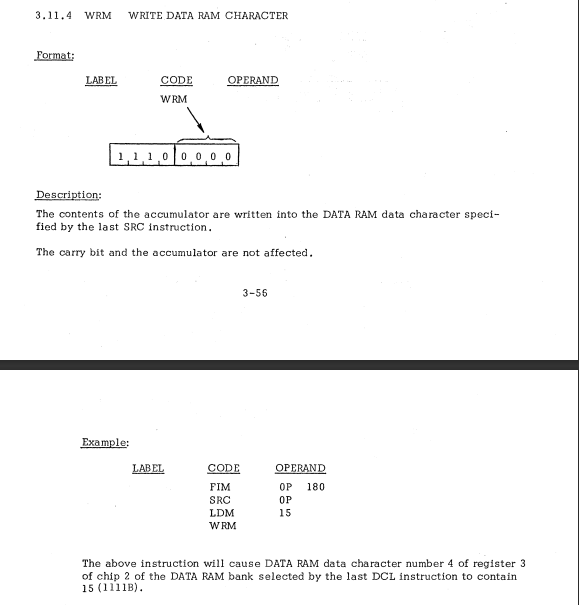

WRM
WRM
(WRITE DATA RAM CHARACTER)

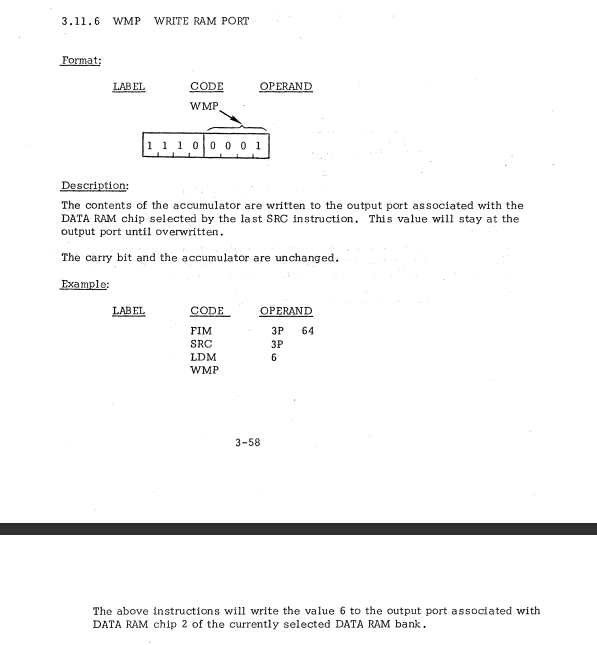

WMP
WMP
(WRITE RAM PORT)

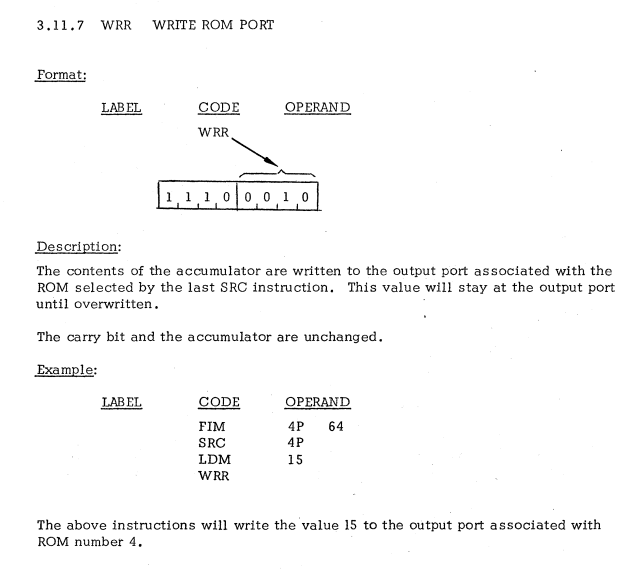

WRR
WRR
(WRITE ROM PORT)

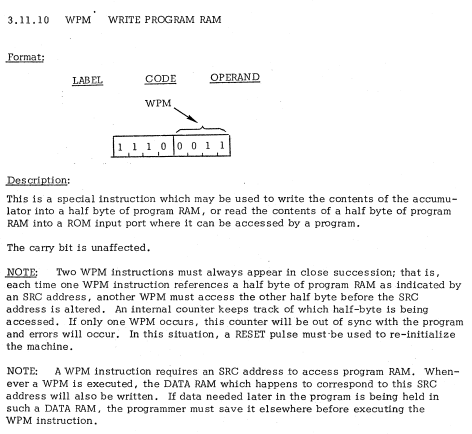

WPM
WPM
(WRITE P ROG RAM RAM)

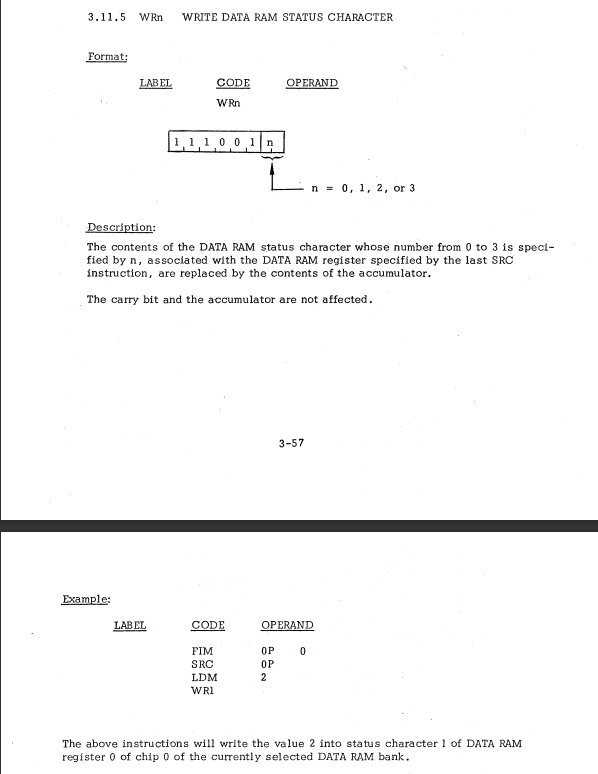

WRn
WRn
(WRITE DATA RAM STATUS CHARACTER)

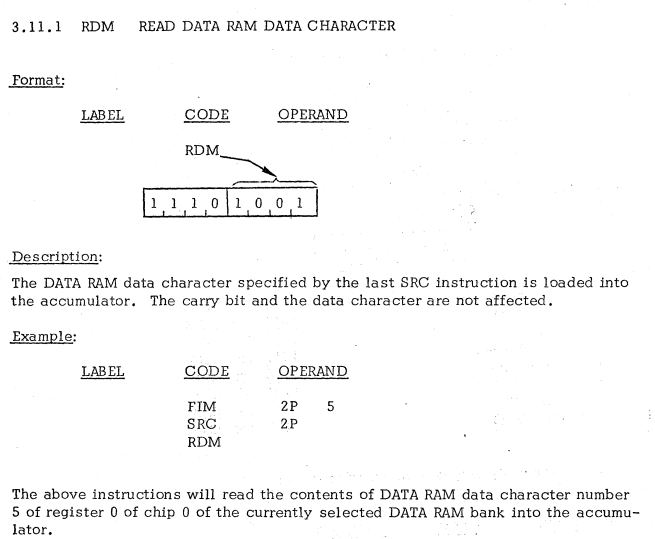

RDM
RDM
(READ DATA RAM DATA CHARACTER)

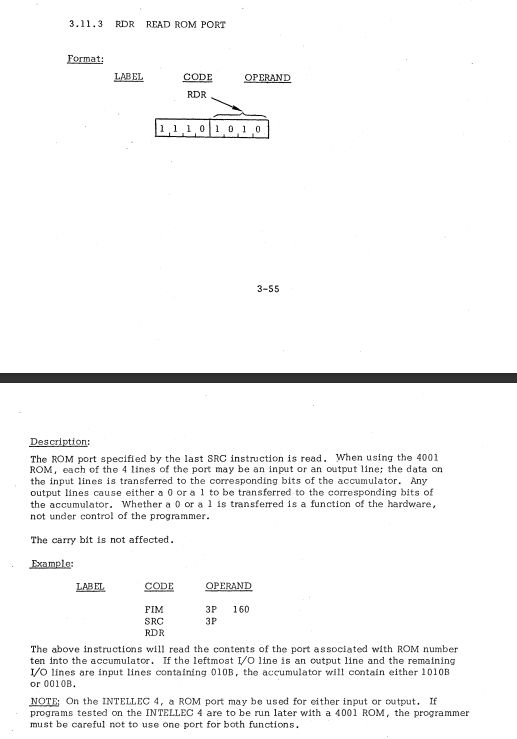

RDR
RDR
(READ ROM PORT)

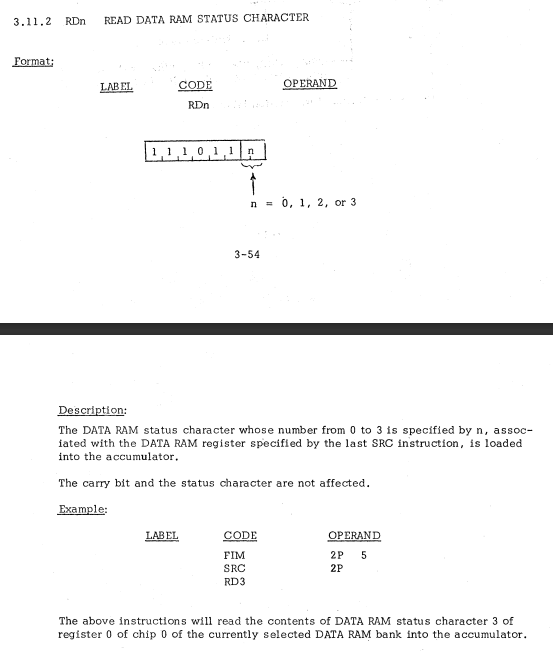

RDn
RDn
(READ DATA RAM STATUS CHARACTER)

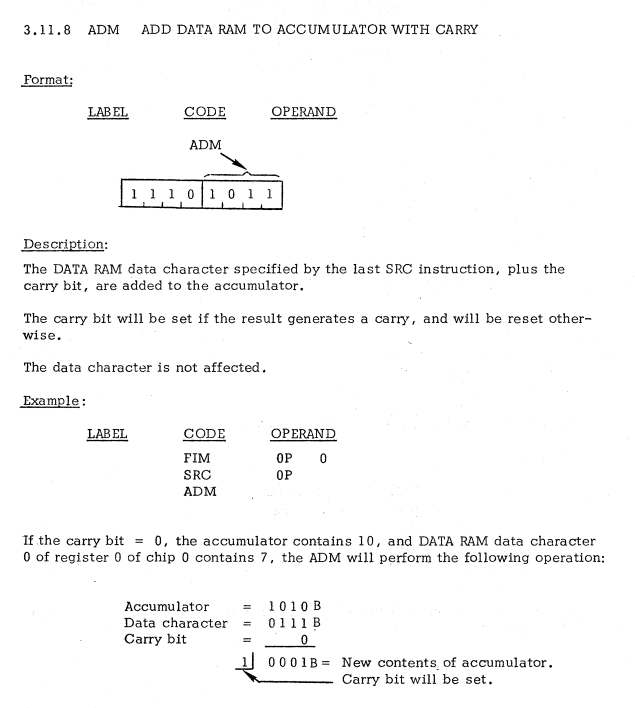

ADM
ADM
(ADD DATA RAM TO ACCUMULATOR WITH CARRY)
SBM
SBM
(SUBTRACT DATA RAM FROM MEMORY WITH BORROV\T)
参考文献
📚[Intel 4004 データシート]
📚[MCS4 Assembly Language Programming Manual]
📚[Detailed Instruction Repertoire of the MCS-4]
🎦動画[NHKスペシャル 電子立国 日本の自叙伝 第5回 8ミリ角のコンピュータ]
📚嶋正利さん著書「マイクロコンピュータの誕生:わが青春の4004」
📚嶋正利さん[マイクロプロセッサ 4004の開発]
📚[Intel公式4004関連]
- https://www.intel.co.jp/content/www/jp/ja/newsroom/news/intel-marks-50th-anniversary-4004.html
- https://www.intel.com/content/www/us/en/newsroom/resources/intel-4004.html
- https://www.intel.com/content/www/us/en/history/museum-story-of-intel-4004.html
📚日経[電卓向けの性格を色濃く残す、4004のアーキテクチャー]
