 はじめにWiFi ルータを購入すると、設定用 QR コードが用意されているし、スマホ / PC でも登録済み WiFi について、設定用 QRコードの表示ができますね。

今回は、WiFi 設定用 QR コード生成を記載します。

 テスト環境ここに記載した情報/ソースコードは、Visual Studio Community 2022 を利用した下記プロジェクトで生成したモジュールを Windows 11 24H2 で動作確認しています。
Windows Forms - .NET Framework 4.8
Windows Forms - .NET 8
WPF - .NET Framework 4.8
WPF - .NET 8
!Visual Studio 2022 - .NET Framework 4.8 は、C# 7.3 が既定です。

このため、サンプルコードは、C# 7.3 機能範囲で記述しています。

 QRコード

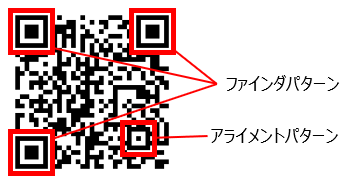

 モデル２QRコードのしくみ

QRコードとは
QRコード（Quick Responseコード）は、高速読み取りを重視したマトリクス型２次元コードです。

代表的なQRコードには「モデル１」「モデル２」「マイクロQR」があります。

現時点で、単純にQRコードと表記している場合は「モデル２」が該当します。
「モデル２」は、「モデル１」の位置検出用ファインダ パターンに加えて、QRコードの歪みによって生じる各セルの位置ずれを補正するための アライメント パターンの追加、誤り訂正機能の追加、および、より大容量のデータにも対応した機能拡張仕様です。
誤り訂正機能は、コードが汚れていたり、破損していても、コード自身でデータを復元する機能で、下記４レベルが存在します。


レベル
誤り訂正能力


L
約 ７%

M
約 15%

Q
約 25%

H
約 30%

QRコードにおけるバージョンとは、QRコードの大きさを表し、データ量が増えるとバージョンが大きくなります。（誤り訂正機能で、高い誤り訂正能力を選択するほど、データ量が増加します）

バージョン１は、21 × 21セル（マイクロQRは11 × 11セル）で構成され、ひとつバージョンが上がると、４セル（マイクロQRは２セル）ずつ大きくなります。

 WiFi 設定GitHub - codebude/QRCoder - Advanced usage Payload generators

GitHub - zxing/zxing WiKi - Barcode Contents

qrencodeを使ってWi-Fi接続用QRコードを作成する
WiFi設定用 QRコードのフォーマットは、特定の標準化団体による明確な規定はないようですが、一般的に使用されるフォーマットは以下の通りです。
WIFI:S:<SSID>;T:<暗号化方式>;P:<パスワード>;H:<true/false>;;
ちなみに、所有している NEC ATerm-WX3000HP2 に付属している、WiFi設定用 QRコード（プライマリ ２個）は、下記のような情報でした。（データは 0 でマスクしています）
WIFI:S:aterm-000000-g;T:WPA;P:0000000000000;;
WIFI:S:aterm-000000-a;T:WPA;P:0000000000000;;
設定項目は以下の通りで、各フィールドの順番は自由で構いません。


パラメータ
説明


S
SSID（ネットワーク名）

T
暗号化方式（例: WPA, WEP, WPA2-EAP, nopass）

P
パスワード（暗号化方式がnopassの場合は省略可能）

H
隠しSSIDかどうか（trueまたはfalse、省略時 false）

E
EAPメソッド（WPA2-EAPの場合のみ、例: TTLS, PWD）

A
匿名ID（WPA2-EAPの場合のみ）

I
ID（WPA2-EAPの場合のみ）

PH2
フェーズ2メソッド（WPA2-EAPの場合のみ）

エスケープ（冒頭に \ 付与）が必要な特殊文字については、明確な規定がないため、あやふやみたいです。

確認した情報では、フォーマットから自明といえる \, ;, : が共通で、,, ", ! などが追加されているケースがありました。これらの特殊文字が利用されることは、めったにないので実害はないのでしょうね。

 C# 用ライブラリNuGet Gallery | ZXing.Net は、QRコード生成機能のみでなく、QRコード読み取り機能も提供しています。

今回は、ZXing.Net を利用して、QRコード読み取りサンプルコードも記載することとします。
PM> NuGet\Install-Package ZXing.Net
GitHub - micjahn/ZXing.Net - README.md に下記記載があります。
important notice for .Net Standard and .Net 5.0 and above target platforms
If you want to try the sample code above within a project which target .Net Standard or .Net 5.0 or higher then you have to add one of the additional nuget package for a specific image library: https://www.nuget.org/packages?q=ZXing.Bindings The main package of ZXing.Net for such platforms only contains the core classes which are not dependent on a specific assembly for image formats.
該当する ZXing.Net.Bindings.Windows.Compatibility サイトで README を確認します。
ZXing.Net.Bindings.Windows.Compatibility
ZXing.Net Bindings for Windows Compatibility Pack - use System.Drawing.Common with ZXing.Net for barcode reading and writing

This package contains specific implementations of barcode reader and writer classes which are using types from the System.Drawing.Common library.
どうやら、BarcodeReader、BarcodeWriter について、System.Drawing.Common を利用する形態として、互換性パックを提供しているようですね。

もう少し詳しい情報があるかを確認していると、、、
Error CS0305 Using generic type 'BarcodeWriter ' requires type 1 arguments #458

ZXing.Net 0.16.8 BarcodeReader<Bitmap> and BitmapLuminanceSource initialisation
互換性パックは、単純に System.Drawing.Common 利用だけではなく、名前通りの「互換性」対応もしているということですね。

上記により .NET の場合は、ZXing.Net.Bindings.Windows.Compatibility も導入します。
PM> NuGet\Install-Package ZXing.Net.Bindings.Windows.Compatibility

 QRコード生成QRコードを動的に生成して表示する - yotiky Tech Blog

 QrCodeEncodingOptionsZXing - QRコードのオプション設定要素の一部を記載します。
QrVersion
エンコードするQRコードの正確なバージョン（1から40までの整数値）を指定できます。指定したバージョンに収まらない場合は、ZXing.WriterException となります。 未指定（デフォルト値：null）の場合、情報量と誤り訂正レベルからバージョンを自動選択します。

ErrorCorrection
QRコードの誤り訂正レベルを ZXing.QrCode.Internal.ErrorCorrectionLevel で指定します。L=7%、M=15%、Q=25%、H=30%、となっており、レベルが高いほど訂正能力が上がり、QRコードのサイズが大きくなります。

Height、Width
バーコード画像の高さと幅を指定します。

Margin
バーコード生成時に使用するマージンを指定します。既定値は 0 です。Margin で調整する場合は、NoPadding = true としてください。

NoPadding
バーコード生成時にパディングを実施しない（true）か実施する（false）を指定します。既定値は false です。

CharacterSet
文字エンコードを指定します。

PureBarcode
入力文字列の表示有無を true/false で指定します。既定値は false です。

GS1Format
データを GS1（流通コードの管理及び流通標準に関する国際機関）にエンコードするか否かを true/false で指定します。既定値は false です。


 サンプルコードWiFi設定 QRコードを生成して、PNGファイルに保存するサンプルコードを記載します。
.NET Framework 4.8 と .NET 8 では、軽微な差異があるので、まず .NET Framework 4.8 のサンプルコードを記載して、次に .NET 8 の差分を記載します。

 .NET Framework 4.8string path  = System.IO.Path.GetTempPath() + "hoge.png";
WiFiConfig2PngFile("aterm-000000-g", "WPA", "0000000000000", false, path);
// WiFi設定 QRコードを生成して、PNGファイルに保存
private void WiFiConfig2PngFile(string ssid, string type, string passwd,
                                bool hiddenSSID, string path)
{
  // WiFi 設定データ作成
  var wifiConfig = GenerateWiFiConfig(ssid, type, passwd, hiddenSSID);

  // BarcodeWriter 生成
  var writer = new ZXing.BarcodeWriter
  {
    // バーコードの種類を選択
    Format = ZXing.BarcodeFormat.QR_CODE,
    // QRコードのオプション設定
    Options = new ZXing.QrCode.QrCodeEncodingOptions
    {
      ErrorCorrection = ZXing.QrCode.Internal.ErrorCorrectionLevel.M,
      Width = 300,
      Height = 300,
      Margin = 10,
      NoPadding = true,
      CharacterSet = "UTF-8"
    }
  };

  // QR コードを生成し、Bitmap オブジェクトに変換
  using(var bitmap = writer.Write(wifiConfig))
  {
    // PNGファイルとして上書き保存
    bitmap.Save(path, System.Drawing.Imaging.ImageFormat.Png);
  }
}

// WiFi 設定データ作成（エスケープ処理は割愛、必要に応じて追加してください）
private string GenerateWiFiConfig(string ssid, string type, string passwd,
                                  bool hiddenSSID = false)
{
  return $"WIFI:S:{ssid};T:{type};P:{passwd};{(hiddenSSID ? "H:true;" : string.Empty)};";
}

 .NET 8.NET 8 では、下記差分があるので、サンプルコードの一部を書き換えます。
ZXing.BarcodeWriter を ZXing.Windows.Compatibility.BarcodeWriter に変更
// WiFi設定 QRコードを生成して、PNGファイルに保存
private void WiFiConfig2PngFile(string ssid, string type, string passwd,
                                bool hiddenSSID, string path)
{
  // WiFi 設定データ作成
  var wifiConfig = GenerateWiFiConfig(ssid, type, passwd, hiddenSSID);

  // BarcodeWriter 生成（互換パッケージ利用）
  var writer = new ZXing.Windows.Compatibility.BarcodeWriter
  {
＜以降は .NET Framework 4.8 と同一なので省略＞

 QRコード読み取り
 ZXing.BarcodeReaderBarcodeReader.Decode（互換パッケージも含む）では、QRコードのバージョン情報、セル数などは取得できません。
!CODE PROJECT で公開されている QR Code Encoder and Decoder C# Class Library for VS 2022 .NET 6.0 (Version 3.1.0) の QRCodeDecoderLibrary を利用すれば、バージョン情報を取得できることをダウンロード可能なデモアプリで確認しました。
NuGet Gallery | QRCodeDecoderLibrary として公開もされていますが、Ver 2.0.1 （.NET Framework でのみ利用可能）で登録後、更新されていません 、、、

 サンプルコードQRコードの PNGファイルを読み込み、デコードした値を取得するサンプルコードを記載します。
.NET Framework 4.8 と .NET 8 では、軽微な差異があるので、まず .NET Framework 4.8 のサンプルコードを記載して、次に .NET 8 の差分を記載します。

 .NET Framework 4.8// PNGファイルを読み込み QRコードをデコード
private string DecodeFromPngFile(string path)
{
  // PNGファイル読み込み
  using (var bitmap = System.Drawing.Image.FromFile(path) as System.Drawing.Bitmap)
  {
    if (bitmap != null)
    {
      // BarcodeReader 生成
      var reader = new ZXing.BarcodeReader();
      // QR コードをデコード
      var result = reader.Decode(bitmap);
      if (result == null)
      {
        // ERROR - TODO
        return null;
      }
      else
      {
        // result.BarcodeFormat
        // → QR_CODE
        // result.ResultMetadata
        // → ERROR_CORRECTION_LEVEL などの情報
        return result.Text;
      }
    }
  }
  return null;
}

 .NET 8.NET 8 では、下記差分があるので、サンプルコードの一部を書き換えます。
ZXing.BarcodeReader を ZXing.Windows.Compatibility.BarcodeReader に変更
戻り値として null 許容参照型を明示
// PNGファイルを読み込み QRコードをデコード（戻り値として null 許容参照型を明示）
private string? DecodeFromPngFile(string path)
{
  // PNGファイル読み込み
  using (var bitmap = System.Drawing.Image.FromFile(path) as System.Drawing.Bitmap)
  {
    if (bitmap != null)
    {
      // BarcodeReader 生成（互換パッケージ利用）
      var reader = new ZXing.Windows.Compatibility.BarcodeReader();

＜以降は .NET Framework 4.8 と同一なので省略＞

 出典本記事は、2025/03/24 Qiita 投稿記事の転載です。
