学生のためのdraw.io① まずは使ってみよう
はじめに🔰
初めて回路図を描く学生や、まだうまく使いこなせていない学生に向けて、draw.ioの使い方を解説します。
第一回：基本
第ニ回：きれいにするために ←予定
まずdraw.ioってなに？🤔
draw.ioは、回路図やフローチャートを作成できるツールです。
Web版とダウンロード版の両方が提供されています。
(今回の解説ではダウンロード版を用います。)
素子記号も豊富に揃っており、非常に便利です。
回路図のための準備⚙️
まず、回路図を作るために使う図形たちを表示しましょう。
その他の図形を選択して、以下のようにチェックを入れてもらえれば十分だと思います。
適宜増やしてください。
使ってみよう✏️

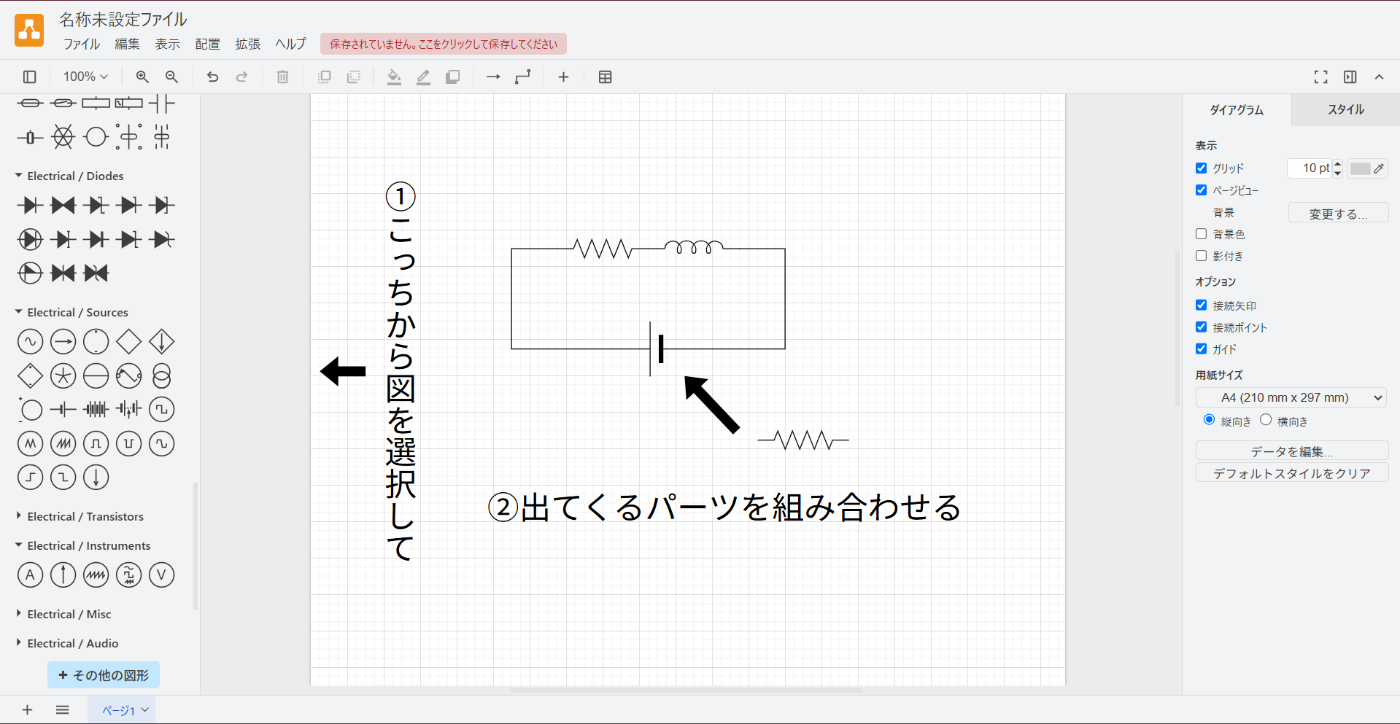

まずは適当な回路図を作成してみましょう。
直感的な操作で、きっと問題なくできるはずです。
(画面右の項目については後ほどの回で触れたいと思います。)
有用なショートカット🐧
使っていると困ることが多々あると思います。
そんなあなた方のためにテクニックというかショートカットを教えます。
難しいことをしないうちは、十分足りるはずです。
| ショートカット | 内容 |
|---|---|
| カーソルで移動 + Shift | 移動元の点から縦横のみの移動ができます |
| Ctrl + カーソルで移動 | 複製して移動ができます |
| カーソルで移動 + Alt | 自由に移動が可能です グリッドによって補正されません |
| サイズ変更 + Shift | 比率を固定してサイズを変更できます |
| サイズ変更 + Alt | 自由なサイズ変更が可能です グリッドによって補正されません |
| Ctrl + Shift + Y | 自動サイズ変更 ※意図していないサイズに変更される可能性があります！ |
| Alt + ホイール または Shift + Ctrl + ホイール |
ズームイン/ズームアウトが可能です |
| Shift + クリック | 置き換えが可能です |
参考資料📕
draw.io公式キーボードショートカット集
