ALBに関して初歩の初歩からセットアップする記事(EC2-1台構成)
対象
EC2にapache/nginxなどのhttpdを起動して運用できる方でALBみたいなのを導入経験があんまり無い方
まず、ALBとは
これは http/https専用 のトラフィック分散装置であり、以下のようなアスキーアートで表現できる
Clients (Users)
│
▼
┌───────────────────────────┐
│ ALB (L7) │
│ Application Load Balancer│
└────────────┬──────────────┘
│
┌──────────┴─────────┐
│ │
┌──────────────┐ ┌──────────────┐
│ EC2 #1 │ │ EC2 #2 │
│ Web Server │ │ Web Server │
│(Apache/Nginx)│ │(Apache/Nginx)│
└──────────────┘ └──────────────┘
この図だと、EC2#1とEC2#2の2台構成であるが、1台で運用する事も可能だ。ただし、1台と2台以上の構成ではアプリケーションの設定で差分が出てくるので、構築においては結構違うというのがあるため、ここではALBからEC2を1台組んだ構成でチュートリアルしていく事にする。
チュートリアル: EC2を1つ起動してALBを設定してみる
EC2の起動
ここではシンプルにEC2を1台起動しよう。これに関しては何も考えず起動するとネットワークはデフォルトvpcになると思う(消してなければ)
パブリックIPを確認しつつポートを開放

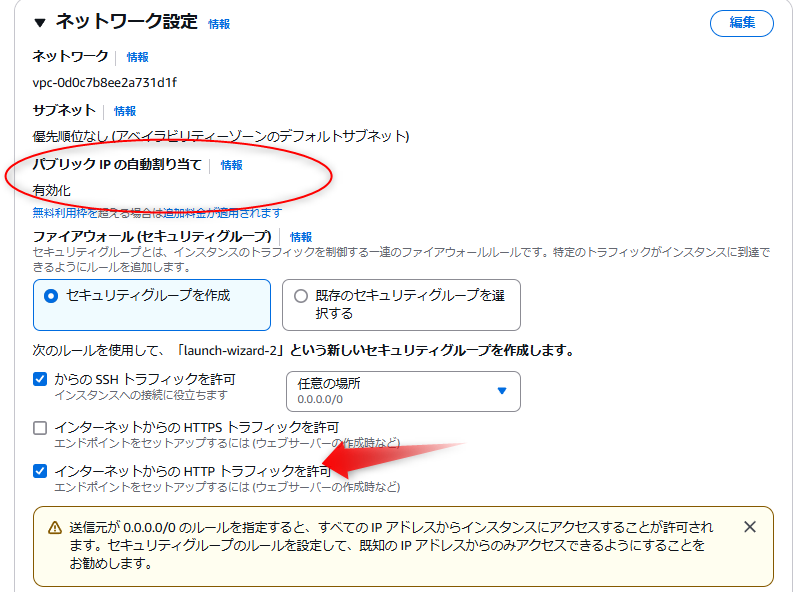

パブリックIPが有効になっている事を確認しつつhttpを開放する
sudo apt update && sudo apt install -y apache2

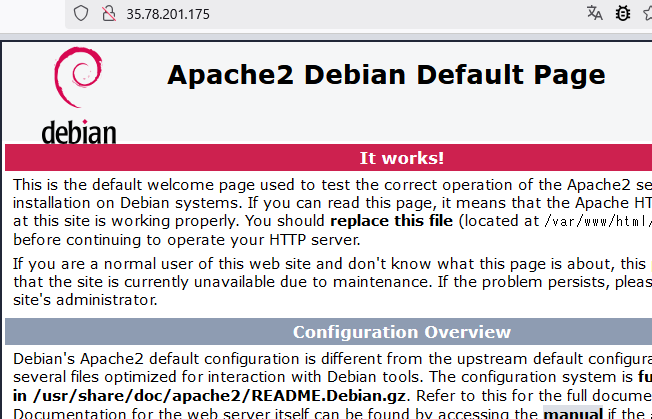

apache2のdefaultページ
どのサブネットに所属したのか確実にメモする
なお、起動したEC2がどのサブネットに所属しているか非常に重要だ。

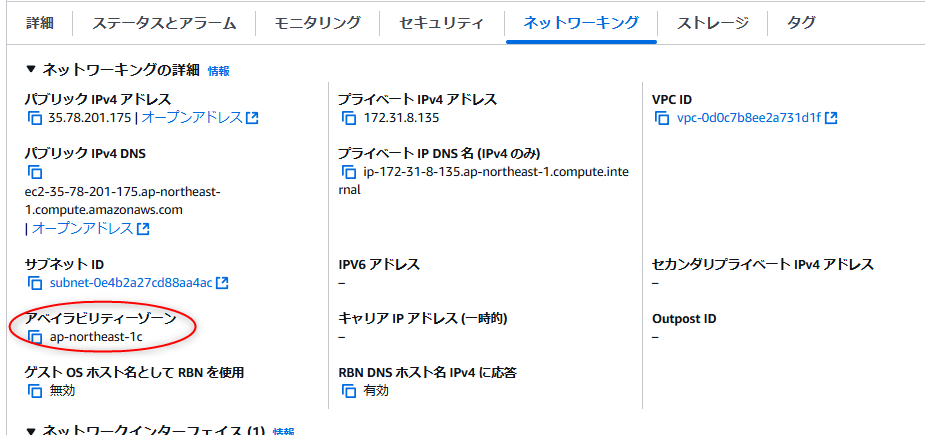

ここではap-northeast-1cに所属した。これを記録しておく事。
ターゲットグループの作成
ALBを作成する前に、ターゲットグループを作成する必要がある。これはEC2のメニューより作成する
グループ詳細の設定
ここではインスタンスとし、test-target-groupと命名した

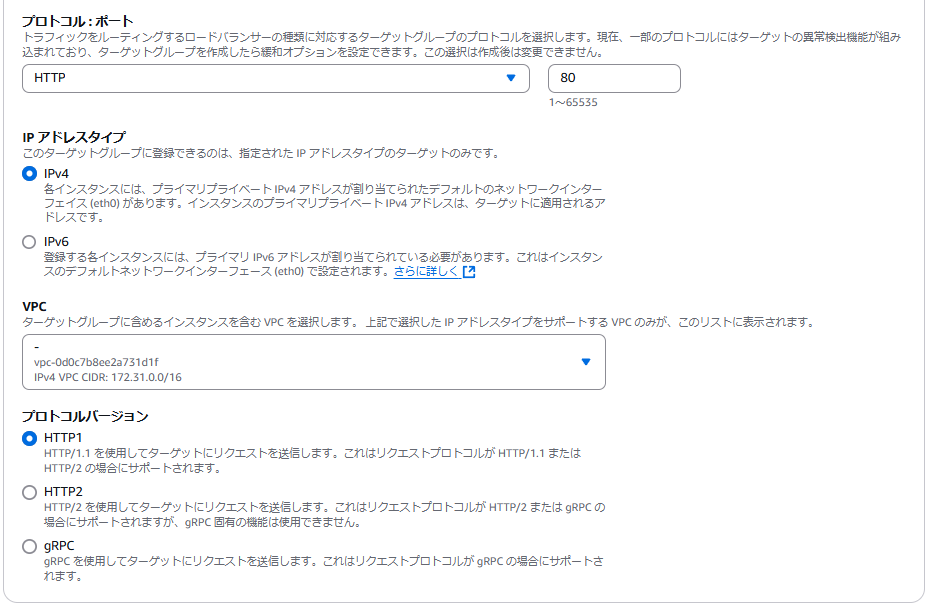

ここではデフォルト

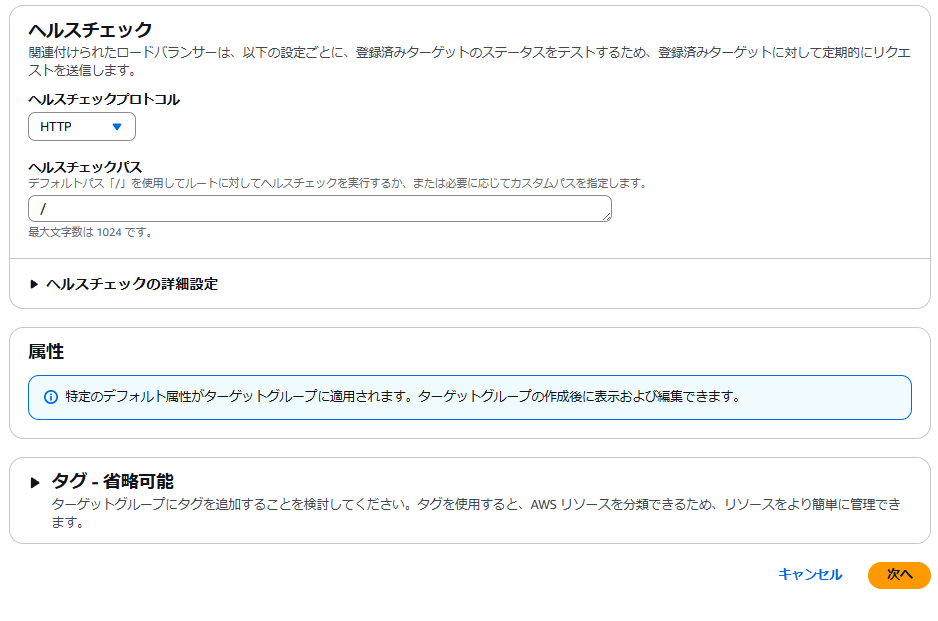

これもデフォルト

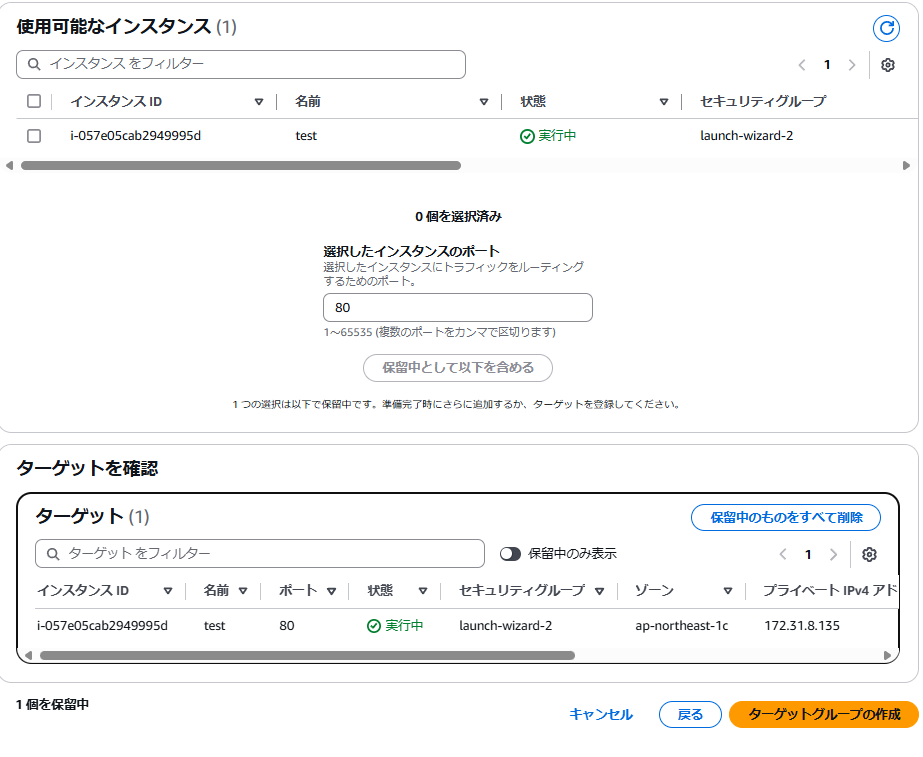

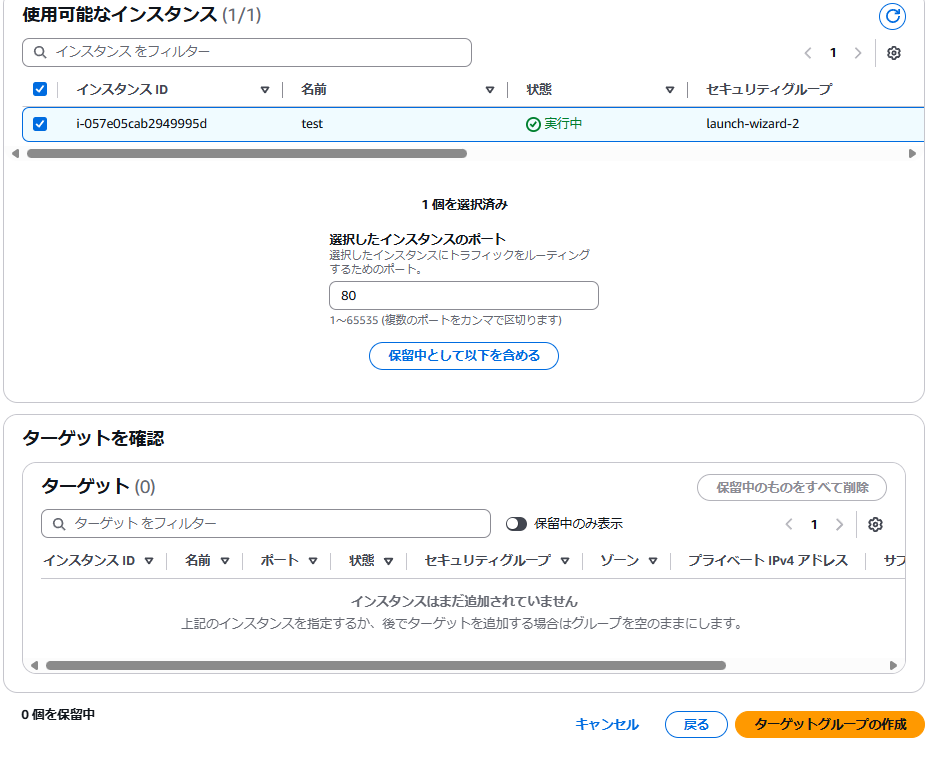

このページで現在稼働中のEC2インスタンスを選択できる
このようにしてターゲットグループをさくっと作成する
ALBを設定していく

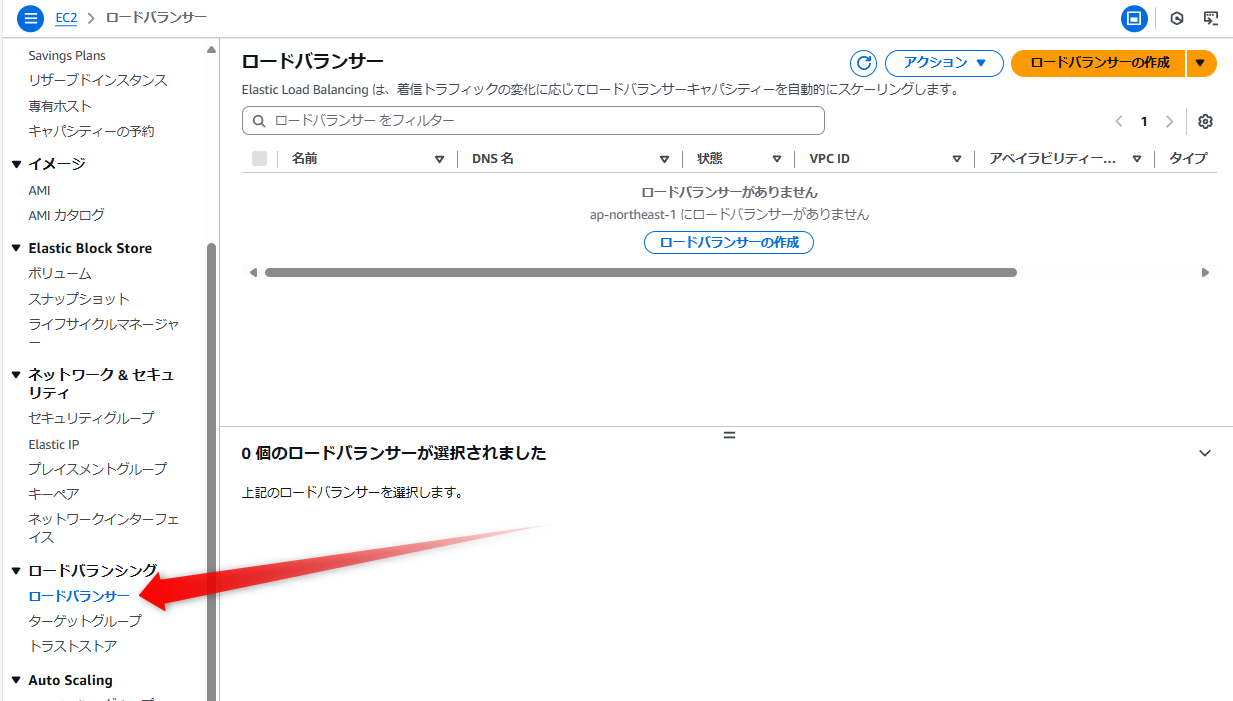

これはEC2のロードバランサーという項目に存在している

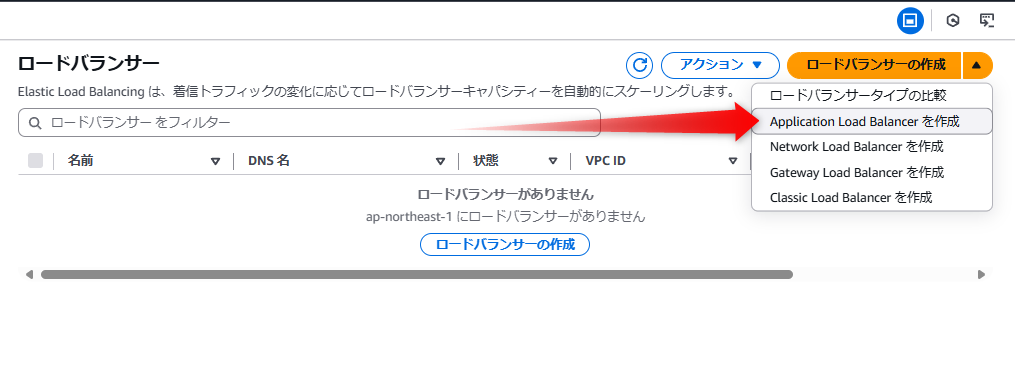

ここの場所から Application Load Balancerの作成をするのが一番確実だ。
Application Load Balancer を作成
ここに関しては通常defaultの設定で事足りるはずだ
AZを選ぶ

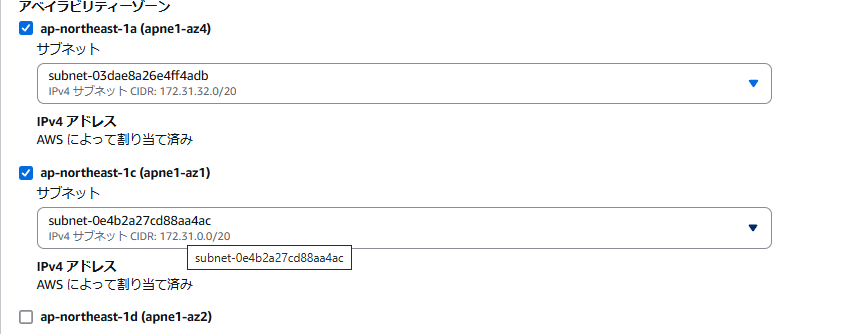

AZとは、まあ簡単にいって物理ゾーンのことで、どこにサーバーがあるとかいう話なのだが、今は前回確認したようにap-northeast-1cに所属しているのでこれは選択する。さらに1つどれでもいいから付ける。まあここではap-northeast-1aとした。
aとcを選択

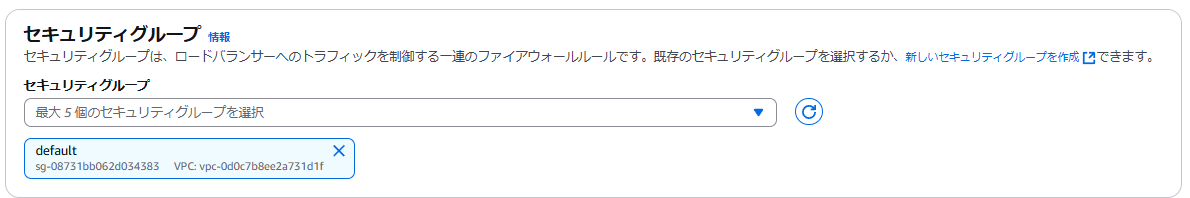

セキュリティーグループ
これは後で設定するのでとりあえず何も考えていない
リスナーとルーティング
ここでとりえずリスナーとは何かというと、要するにALBがlistenするポートである。ここではALBは80番をリッスンする。デフォルトアクションはとりあえず設定しない。つまりこのdefaultの状態で選択を終える

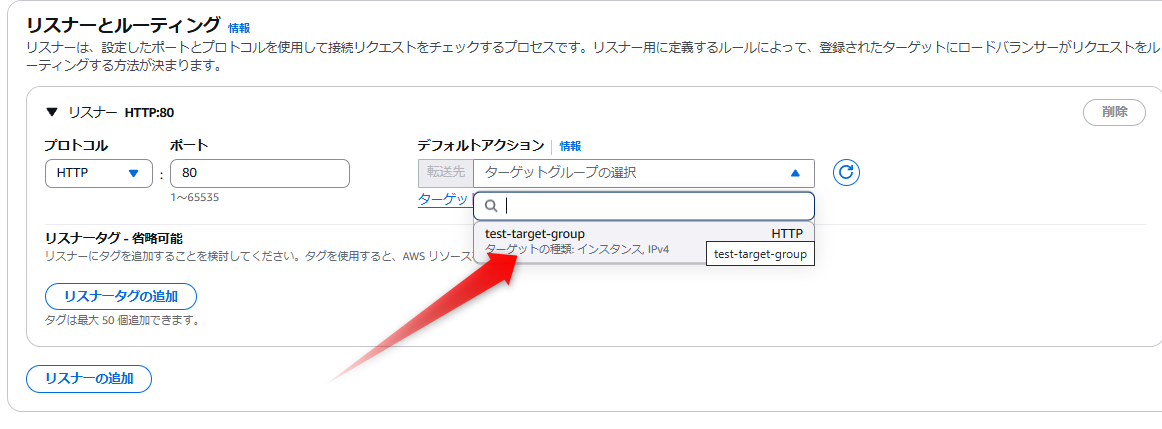

さらにデフォルトアクションとして先に作成しておいたtest-targat-groupを指定
その他設定
この辺は上級オプションであり使うと便利なこともあるのだが、不要なトラブルを排除するためにここでは何もしない。熟練したらこの辺も研究してみよう。
以上の設定にてロードバランサーが作成された

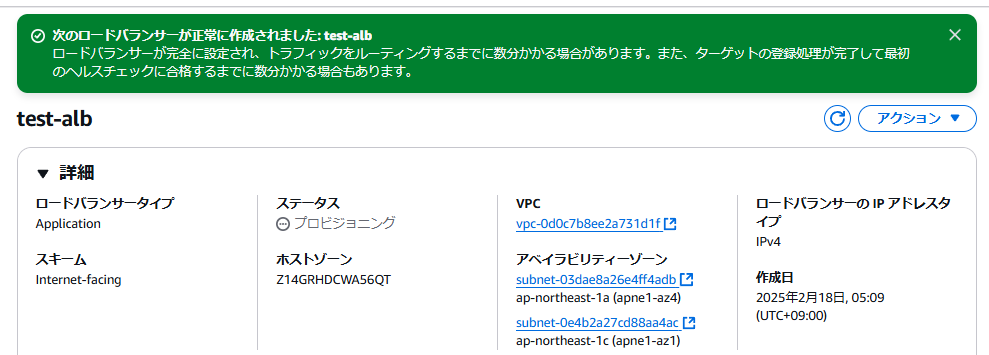

画面の表示の通り少し時間がかかるがうまいこと行くとステータスがアクティブになる
疎通確認

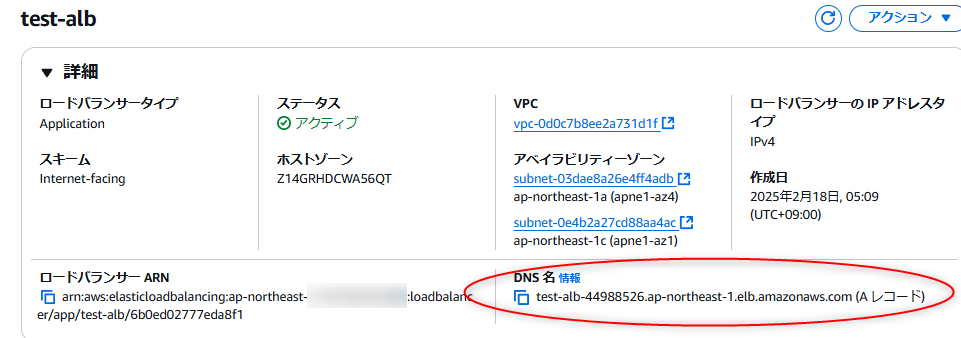

このDNS名にアクセスする。http://test-alb-44988526.ap-northeast-1.elb.amazonaws.com
現状この通り到達できない。これはALBのセキュリティーグループ設定で正しくポートを開放していないからだ
このような形でhttpを開放して保存する
これで到達できた
到達できない場合

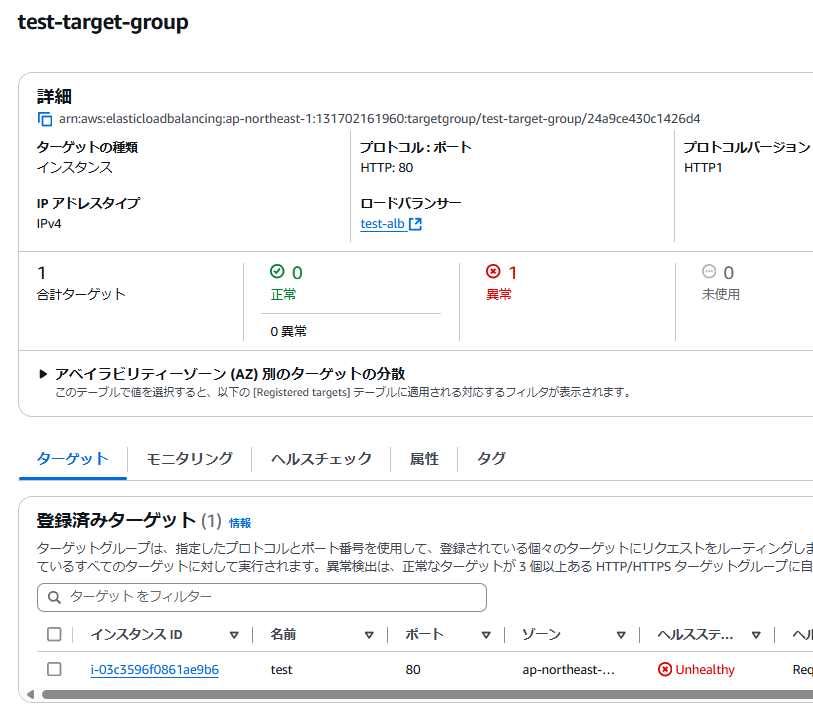

ターゲットグループを確認しUnhealtyになっている場合、大抵インスタンス側のポート80に到達できていない。セキュリティーグループでのポート設定やらhttpサーバーの設定を見直してみよう。この時サーバー側のグローバルIPにアクセスして確認するのが初手としては確実ではある
Healtyにならないと接続できない
ここまでのまとめと確認
- EC2を1つ起動した
- ターゲットグループ:
test-target-groupを作成し、起動したEC2を割り当てた - ALB:
test-albを起動し、test-target-groupにルーティングした- ALBのセキュリティーグループ設定でポート80を開放した
Internet
│
┌──────┴──────────┐
│ ALB (test-alb) │
│ Port: 80 │
└──────┬──────────┘
│
┌──────┴───────────────────────────┐
│ Target Group (test-target-group) │
└──────┬───────────────────────────┘
│
┌──────┴───────────┐
│ EC2 Instance │
│ (Running App) │
└──────────────────┘
さらに図解すると
Internet
│
┌─────────┴────────┐
│ │
┌──────┴──────────┐ ┌──────────────────┐
│ ALB (test-alb) │ │ EC2 Instance │
│ http://test- │ │ 35.78.201.175 │
│ alb-xxxx.elb. │ │ (Direct Access) │
│ amazonaws.com │ └──────────────────┘
└──────┬──────────┘
│
┌──────┴───────────────────────────┐
│ Target Group (test-target-group) │
└──────┬───────────────────────────┘
│
┌──────┴───────────┐
│ EC2 Instance │
│ 35.78.201.175 │
│ (Behind ALB) │
└──────────────────┘
このようになっている。すなわち
の両方でアクセス可能になっている。なお、ここでアクセスログをみると、ALBからのアクセスは
172.31.41.104 - - [17/Feb/2025:20:34:35 +0000] "GET / HTTP/1.1" 200 3324 "-" "Mozilla/5.0 (Windows NT 10.0; Win64; x64; rv:134.0) Gecko/20100101 Firefox/134.0"
となっている。ここで172.31.41.104はALBのIPなので、もしapacheなどでログを採取する場合はこれはまったくアテにならない。これはX-Forwarded-Forヘッダーを見ればわかるのであるが、この辺の設定をまずみていこう。
httpd側のロギング
まずはX-Forwarded-Forを参照するようにする
000-default.conf を変更 (debian系の場合)
元を変更してもいいけど、現状はこうなっている
<VirtualHost *:80>
# The ServerName directive sets the request scheme, hostname and port that
# the server uses to identify itself. This is used when creating
# redirection URLs. In the context of virtual hosts, the ServerName
# specifies what hostname must appear in the request's Host: header to
# match this virtual host. For the default virtual host (this file) this
# value is not decisive as it is used as a last resort host regardless.
# However, you must set it for any further virtual host explicitly.
#ServerName www.example.com
ServerAdmin webmaster@localhost
DocumentRoot /var/www/html
# Available loglevels: trace8, ..., trace1, debug, info, notice, warn,
# error, crit, alert, emerg.
# It is also possible to configure the loglevel for particular
# modules, e.g.
#LogLevel info ssl:warn
ErrorLog ${APACHE_LOG_DIR}/error.log
CustomLog ${APACHE_LOG_DIR}/access.log combined
# For most configuration files from conf-available/, which are
# enabled or disabled at a global level, it is possible to
# include a line for only one particular virtual host. For example the
# following line enables the CGI configuration for this host only
# after it has been globally disabled with "a2disconf".
#Include conf-available/serve-cgi-bin.conf
</VirtualHost>
これを以下のようにする
<VirtualHost *:80>
ServerAdmin webmaster@localhost
DocumentRoot /var/www/html
ErrorLog ${APACHE_LOG_DIR}/error.log
# X-Forwarded-For を記録するカスタムログフォーマット
LogFormat "%h %l %u %t \"%r\" %>s %b \"%{Referer}i\" \"%{User-Agent}i\" \"%{X-Forwarded-For}i\" %D" custom
CustomLog ${APACHE_LOG_DIR}/access.log custom
</VirtualHost>
そして
sudo systemctl restart apache2
すると
172.31.8.105 - - [18/Feb/2025:05:45:25 +0000] "GET / HTTP/1.1" 200 3324 "-" "Mozilla/5.0 (Windows NT 10.0; Win64; x64; rv:135.0) Gecko/20100101 Firefox/135.0" xxx.xxx.xxx.xxx
このように実際のクライアント名も記録されるようになる
Cloudwatch Logsに転送する
この辺。ALB + EC2構成だとほぼ必須
ALBの設定変更
これは意外と変なところにあって「属性」とういタブっぽいところからアクセスする

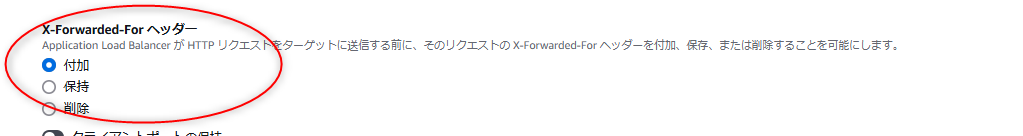

X-Forwarded-Forはこの辺で設定されている。これはそのままにしておいていいとは思うが
ALBのログを取る
これはhttpdがcloudwatchに転送するログより前で取るので、ほとんど保全用のログであり、根本的にリアルタイム解析を目的としていない。従って保存先は基本的にS3になる。しかも保存設定にクセがあるので注意が必要だ。

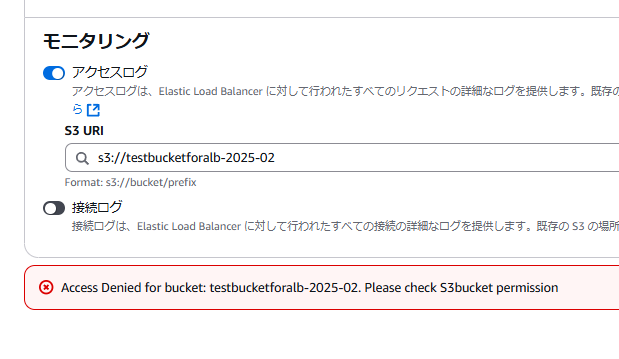

S3バケット作成

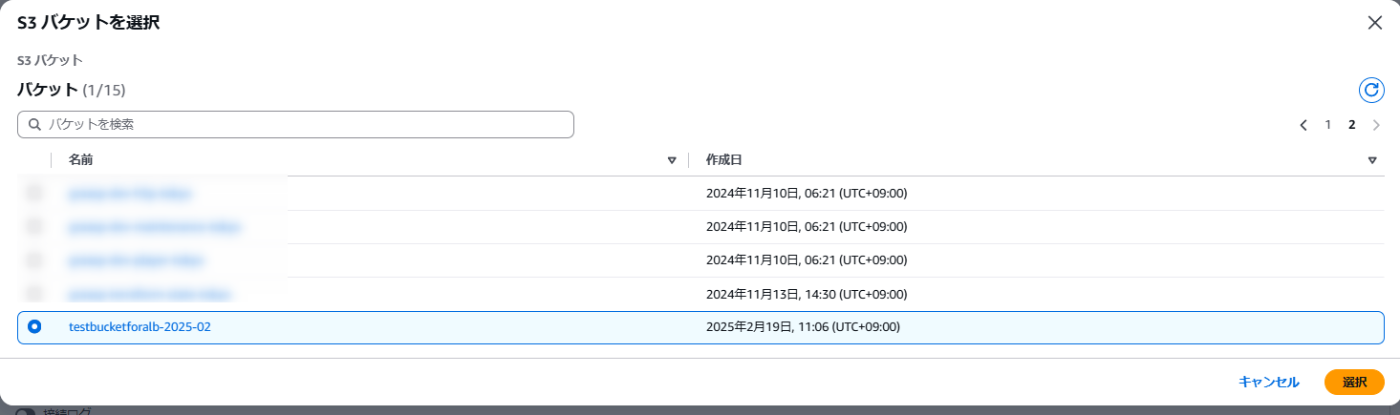

https://ap-northeast-1.console.aws.amazon.com/s3/home?region=ap-northeast-1# よりここではtestbucketforalb-2025-02というバケットをdefaultで作成した
バケットを選択
すると以下のようになる
権限

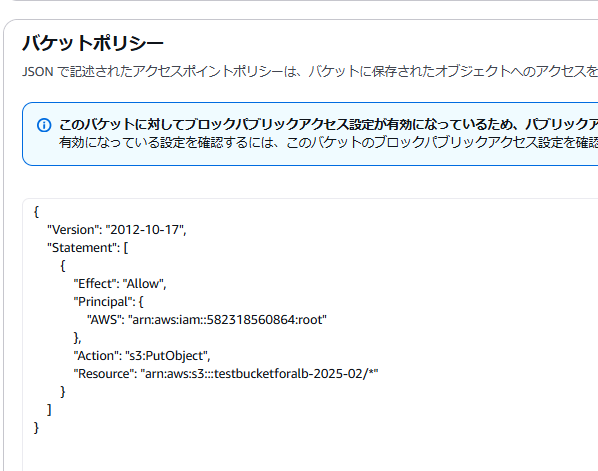

これは以下のようなjsonをバケットポリシーに適用する必要があるようだ
{
"Version": "2012-10-17",
"Statement": [
{
"Effect": "Allow",
"Principal": {
"AWS": "arn:aws:iam::582318560864:root"
},
"Action": "s3:PutObject",
"Resource": "arn:aws:s3:::testbucketforalb-2025-02/*"
}
]
}
jsonを保存した
これで保存できるようになる。

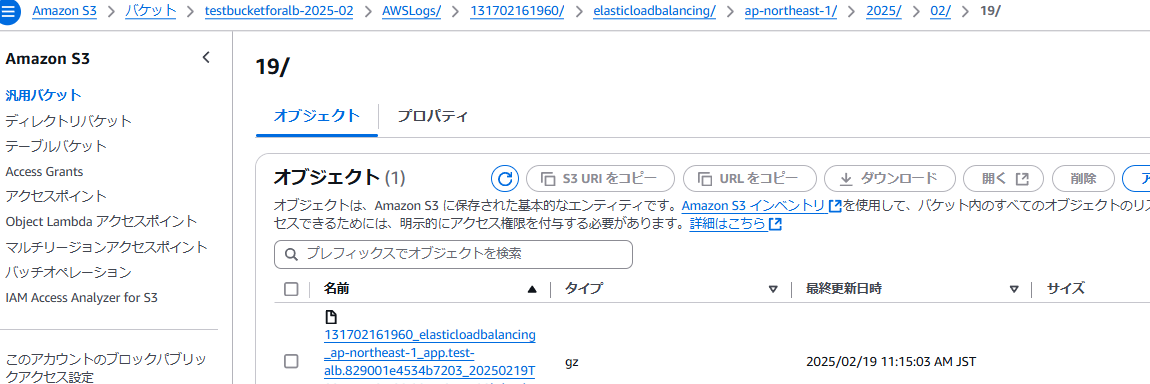

書き込まれたログ
即時に反映しているわけでもないようなので、ある程度運用して溜っていくか確認する。コンプライアンスでログ保全がある場合は検討してもいい項目だろう。アクセスログと接続ログの違いは中身見てください。
https
これは基本的にドメインが無いと厳しい。またドメインがあってもホストゾーンを当該アカウントで管理しているのか管理していないのかで難易度が変わってくる。まあここでは外部を使っているとしよう。

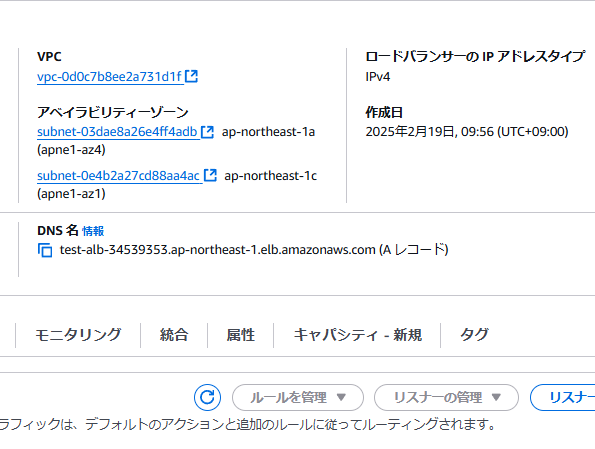

まず 当該ALBのDNSをメモる
ここでは test-alb-34539353.ap-northeast-1.elb.amazonaws.comであった

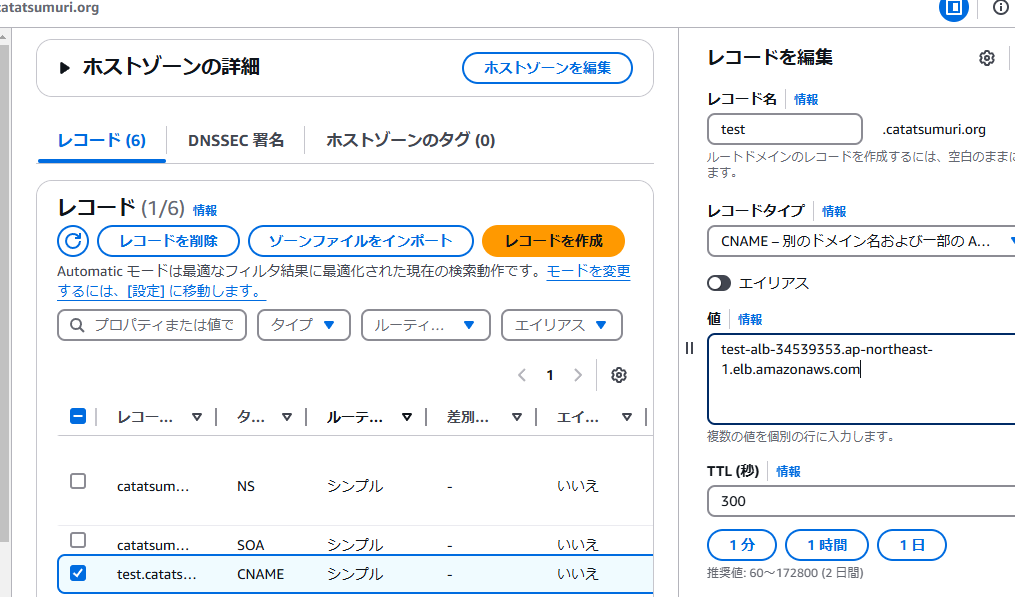

適当なCNAMEに割り当てる。ここではawsの管理画面であるが別にどの会社の画面でもいい
うまいこと設定が反映されたらSSL証明書を取得する
SSL証明書
ALBが起動しているAWS画面でACMに移動する https://ap-northeast-1.console.aws.amazon.com/acm/home?region=ap-northeast-1#

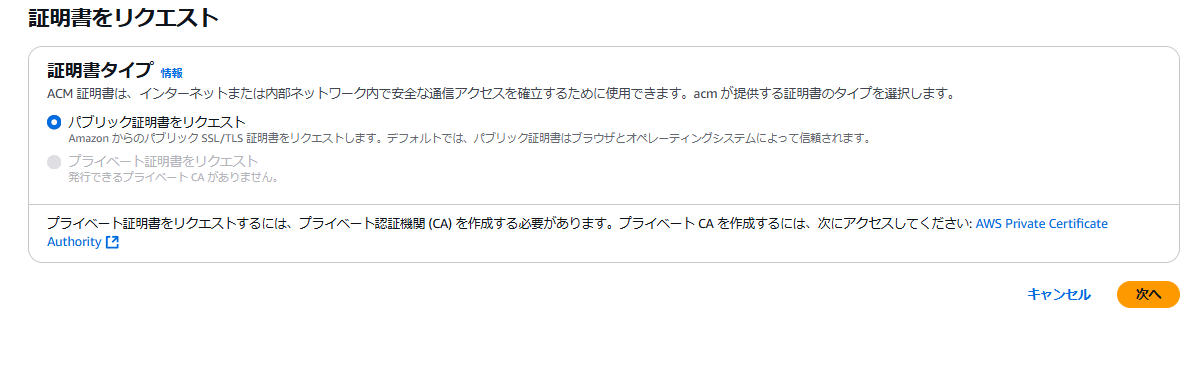

証明書をリクエストする
取得しようとするドメイン名を入力する。ここではtest.catatsumuri.orgとなった。検証はDNS検証としている

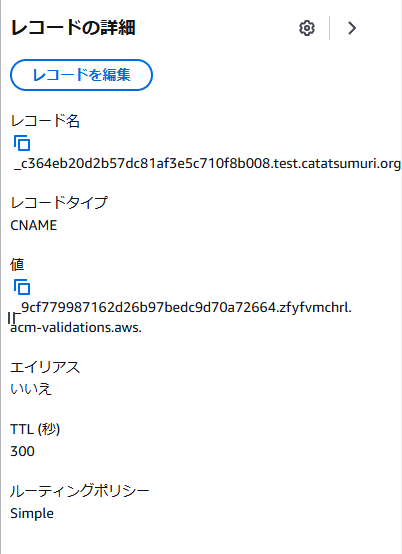

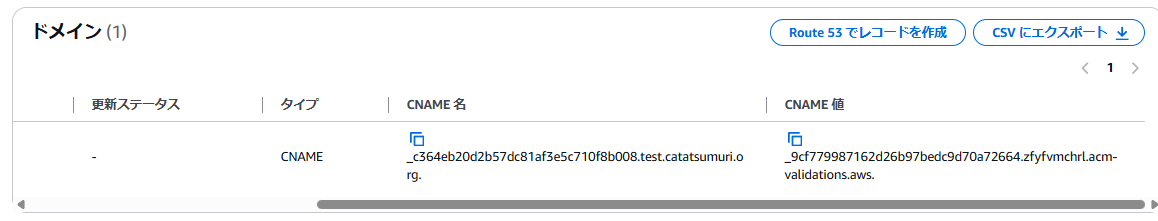

するとCNAMEを追加で設定しろといわれるので設定する。これは同一アカウントで管理していると簡単にできるが外部を使っている場合はCNAMEを頑張ってセットする
暫く放置していると、うまく行った場合発行済みになる
これでSSL証明書の準備は整った
ALB側の設定

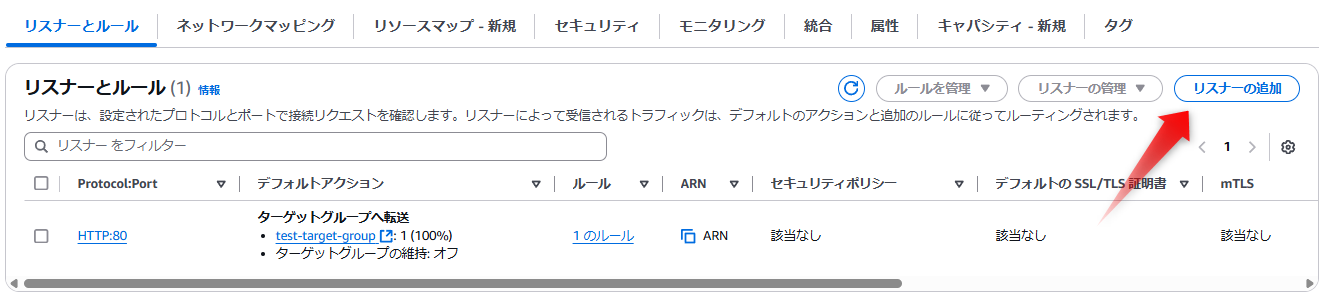

これはリスナーを追加する。冒頭でも伸べたようにリスナーはリッスンするポートあるいはサービスのようなもので今HTTPリスナーがセットされているのでHTTPSリスナーもセットする必要があるわけだ

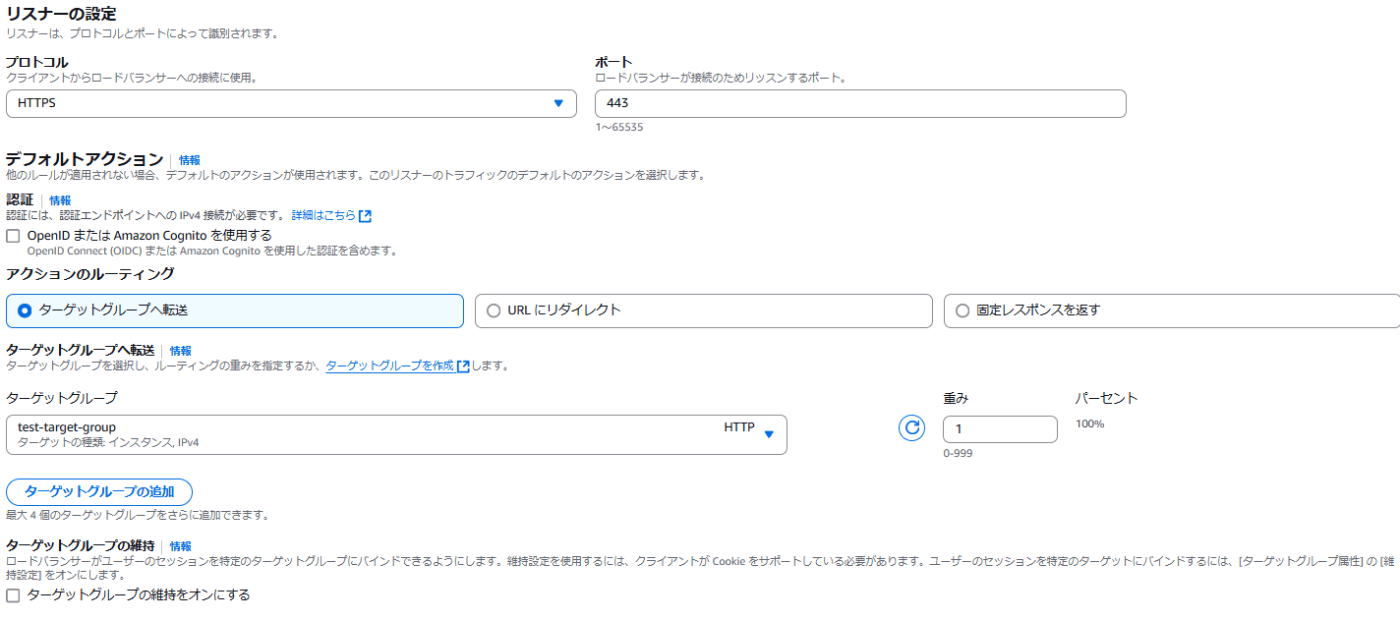

このように追加し

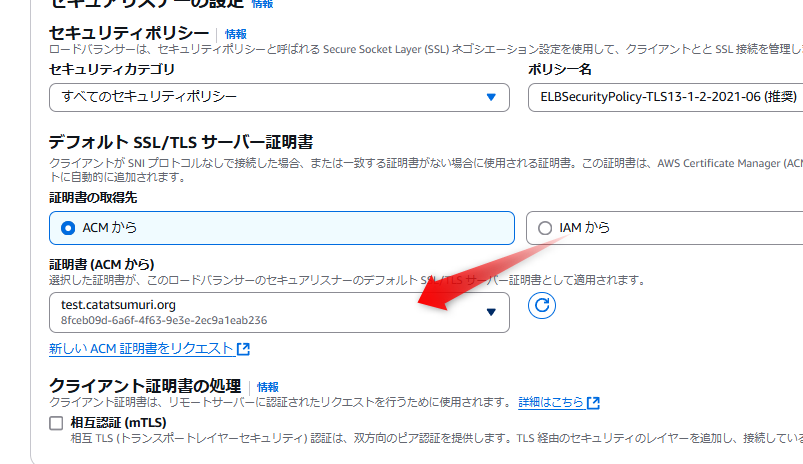

先程ゲットした証明書を割り付ける

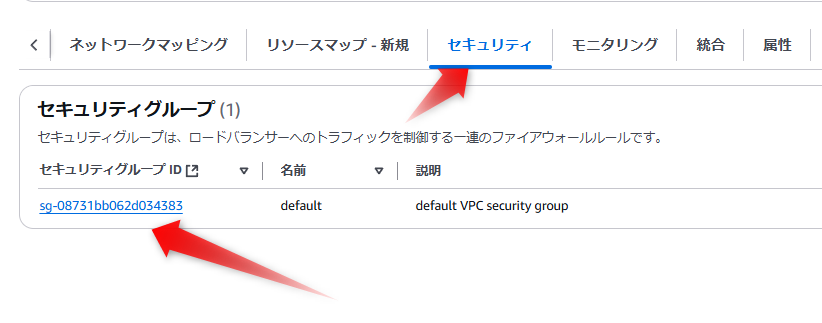

最後にセキュリティーグループにてポートを正しく開放する

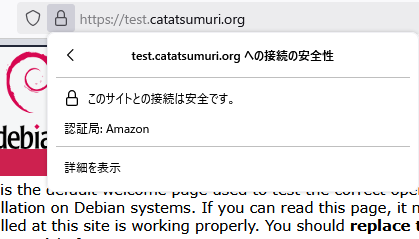

このような形でSSL保護にて接続可能になった
http → https フォワード

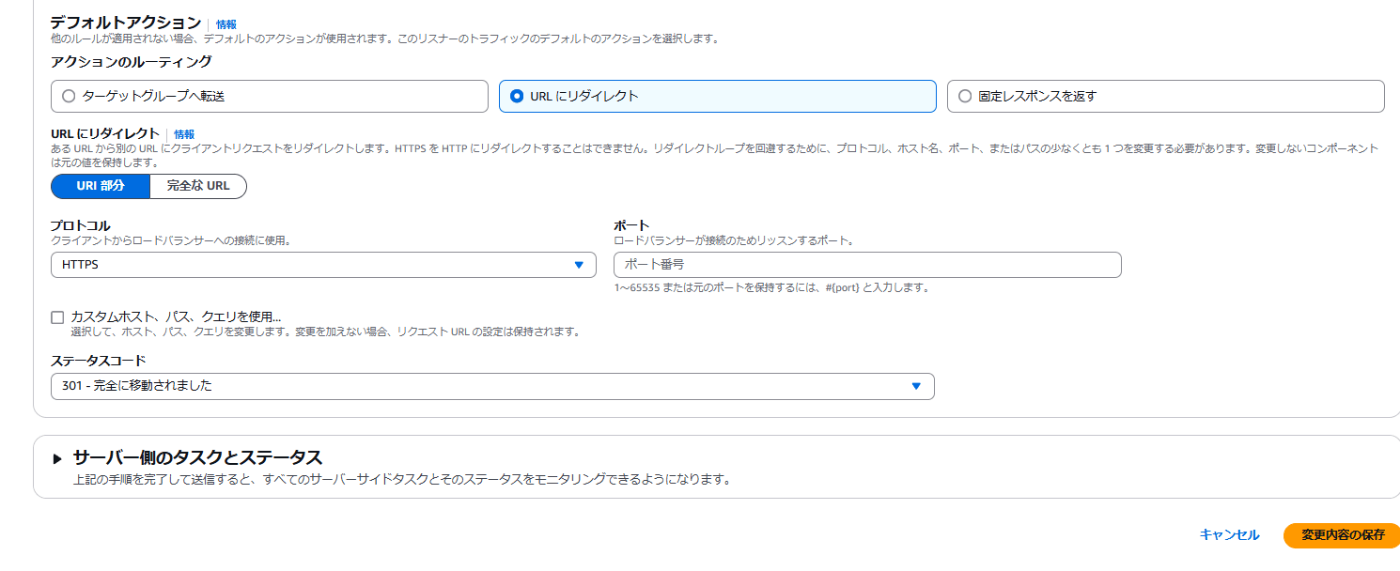

現状 http://test.catatsumuri.org でも https://test.catatsumuri.org でも接続できてしまうので、httpをhttpsにリダイレクトする。これはhttpリスナーを変更する

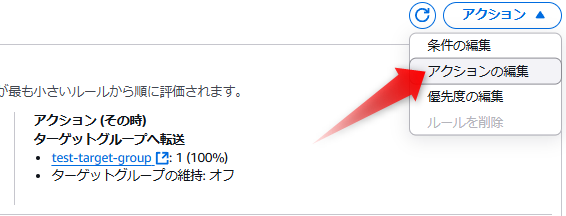

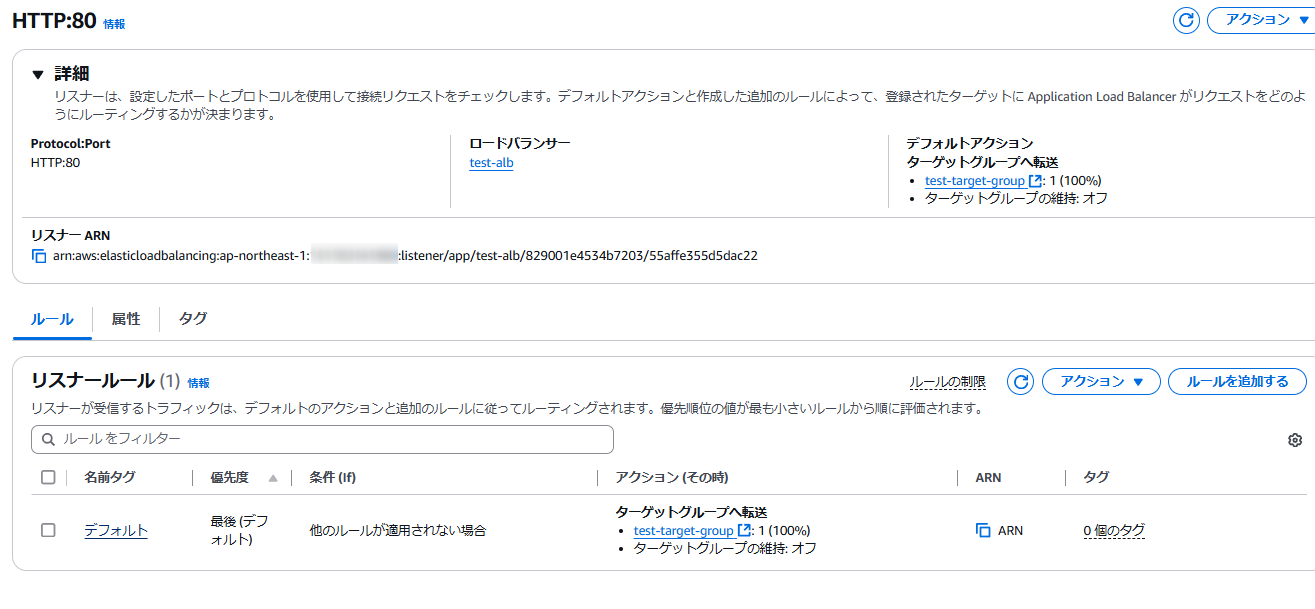

現状このようにターゲットグループに転送しているので、これを変更する
テストはもちろんブラウザーでもいいのだが、今日日のブラウザーはわかり辛いのでcurlをつかってもいいかもしれないです
まとめ
このようにALBを使うとhttp/httpsのロードバランシングに加えてSSL/TLSの終端装置としても機能するため、EC2自体にSSLのセットアップは不要となる。さらにWAFも加えたり諸々機能があるため、資金に余裕があるのであれば1台構成でもこれをセットアップしておく事は非常に有益
