計算グラフ

はじめに

記事内容は筆者の勉強まとめ内容です。内容の正確さや漏れについては保証できません。
ご覧いただく際は、ご自身で判断のうえ参考にしてください。

概要

• シラバス：E資格2024#2
• 計算グラフで順伝播と逆伝播の計算を勉強する

モデル訓練のステップ

1. アーキテクチャの設計
2. 入力層設計
3. 中間層設計
4. 出力層設計
5. 誤差計算
6. モデルに誤差を反映する
7. 重みの更新の設定をする
8. 最適なモデルを手に入れる

キーワード

学習内容

計算グラフ

• 計算を可視化する方法の1つで、計算を視覚的に理解が出来るようにしたもの

加算

z = x + y
L = f(z)
L：誤差関数

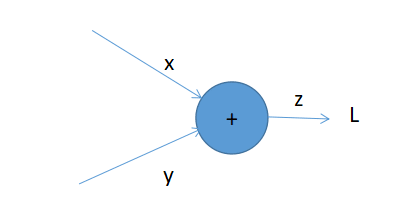

順伝播

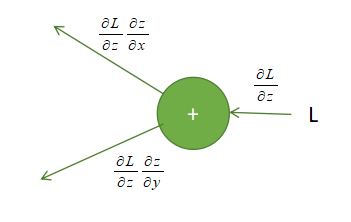

逆伝播

乗算

z = xy
L = f(z)
L：誤差関数

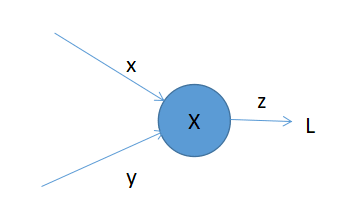

順伝播

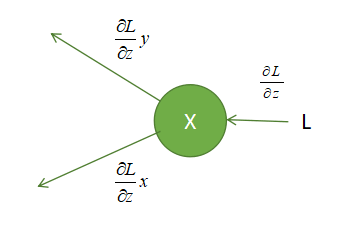

逆伝播

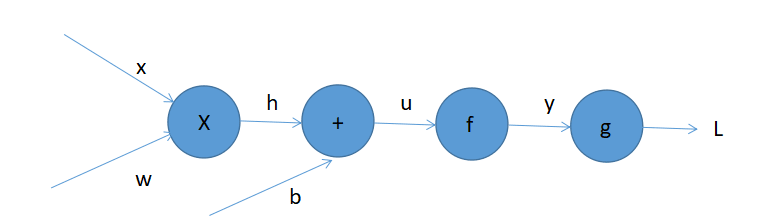

活性化関数

h = wx
u = h + b
y = f(u)
L = g(y)
L：誤差関数
f：活性化関数
b：バイアス

順伝播

逆伝播

行列の逆伝播の場合

$$\frac{\partial L}{\partial X} = \frac{\partial L}{\partial Y} \cdot W^T$$

$$\frac{\partial L}{\partial W} = X^T \cdot \frac{\partial L}{\partial Y}$$
