74LS08で遊んでみよう！～AND回路～
 74LS08（赤枠の１AND回路のみ利用）
|
 AND回路
|
|---|
回路図
完成品
動作確認
 A=1,B=0,Q=0
|
 A=0,B=1,Q=0
|
|---|
A=1,B=1,Q=1
下記記事を参考させて頂きました、ありがとう

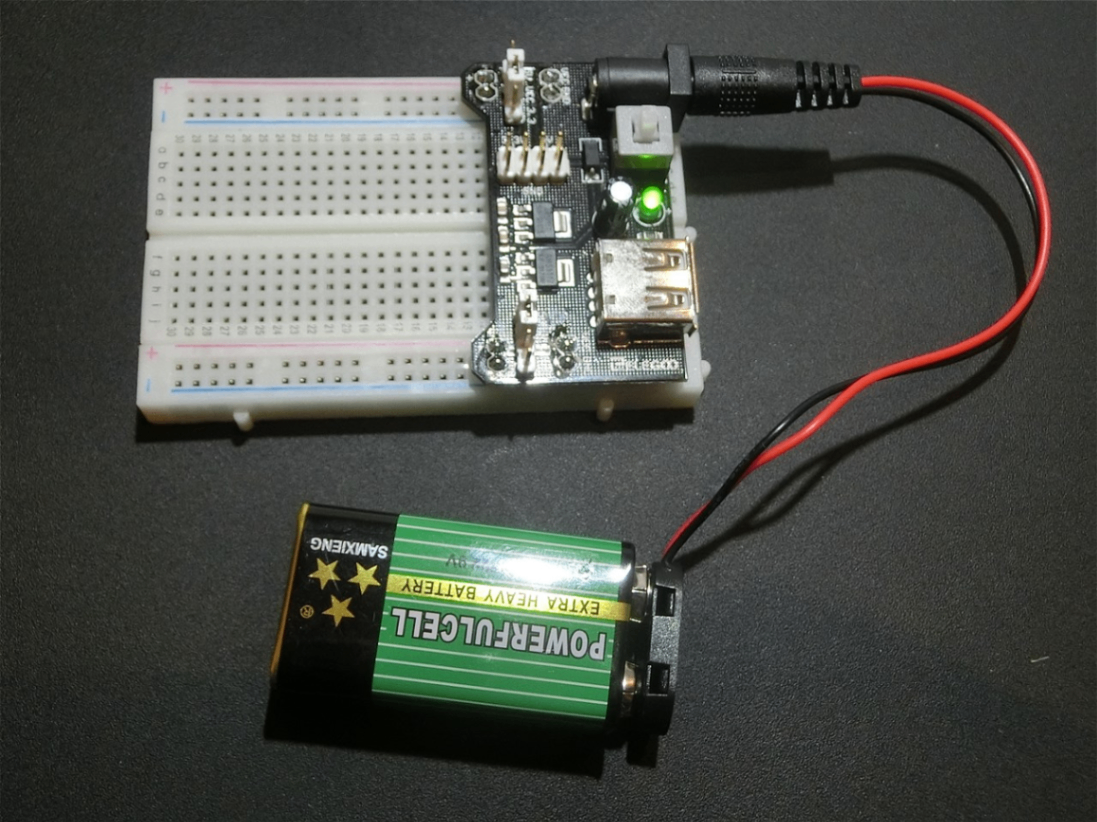

caoxjブレッドボード用電源モジュール(MB102)
実験用の標準ブレッドボードMB102の電源ピンにぴったり収まる電源モジュールです。
写真のようにブレッドボードの両サイドの電源に3.3Vまたは5Vを供給できます。
入力電圧：6.5-9V 5.5X2.1mmPlug
出力電圧：3.3V / 5V切替可能
出力電流（最大）：700mA
サイズ：53×32×20mm
