kind

Inbox

• website: https://kind.sigs.k8s.io/
• kind: https://github.com/kubernetes-sigs/kind
• kindnetd(CNI): https://github.com/kubernetes-sigs/kind/tree/main/images/kindnetd
• cloud-provider-kind(Cloud Controller Manager): https://github.com/kubernetes-sigs/cloud-provider-kind

今回の対象バージョン

• https://github.com/kubernetes-sigs/kind/tree/v0.23.0

Images

Base

kindtest/nodeのベースイメージ。
このbaseイメージにKubernetesのバイナリなどを追加したものがkindtest/nodeイメージになるとのこと。

• https://github.com/kubernetes-sigs/kind/tree/v0.23.0/images/base

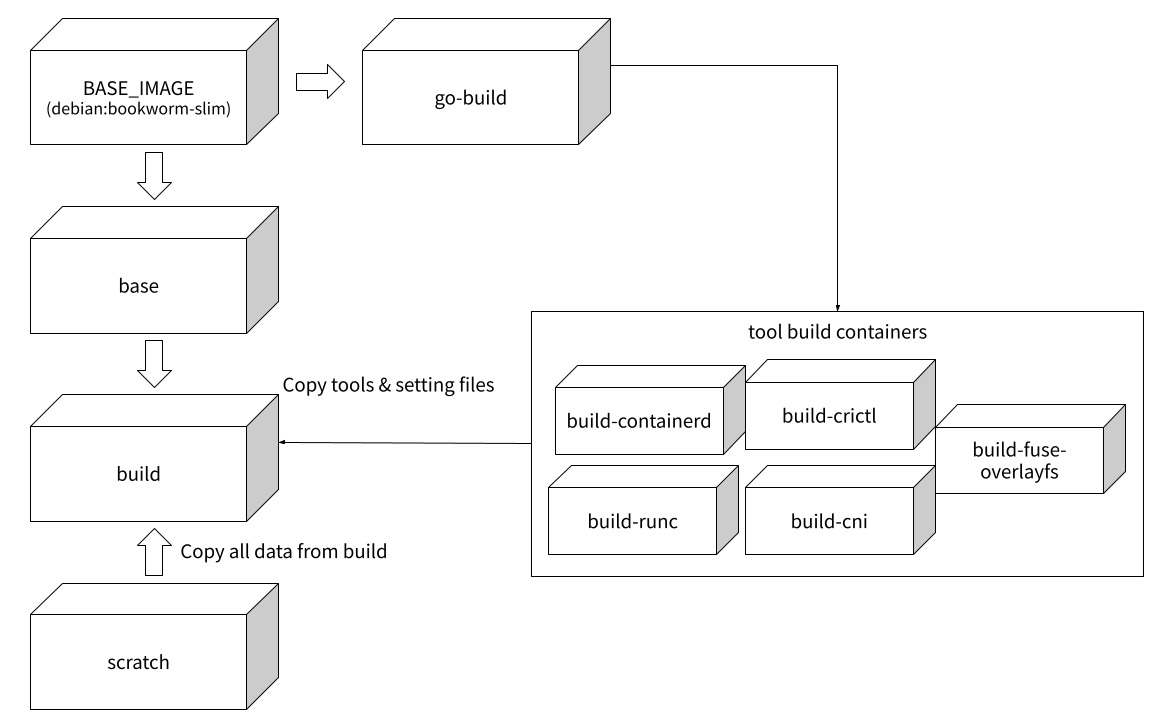

コンテナイメージのビルド構成

中身

• 各種設定ファイルのコピー: https://github.com/kubernetes-sigs/kind/blob/v0.23.0/images/base/Dockerfile#L26-L42
• systemdやbashなどのインストール: https://github.com/kubernetes-sigs/kind/blob/v0.23.0/images/base/Dockerfile#L72-L88
• 各種systemdサービスの有効化: https://github.com/kubernetes-sigs/kind/blob/v0.23.0/images/base/Dockerfile#L90-L95
• containerdバイナリや設定ファイルのコピー・生成: https://github.com/kubernetes-sigs/kind/blob/v0.23.0/images/base/Dockerfile#L206-L215
• runcバイナリのコピー: https://github.com/kubernetes-sigs/kind/blob/v0.23.0/images/base/Dockerfile#L216-L219
• crictlバイナリのコピー: https://github.com/kubernetes-sigs/kind/blob/v0.23.0/images/base/Dockerfile#L220-L222
• CNI pluginsバイナリのコピー: https://github.com/kubernetes-sigs/kind/blob/v0.23.0/images/base/Dockerfile#L223-L229
• containerd-fuse-overlayfsバイナリのコピー: https://github.com/kubernetes-sigs/kind/blob/v0.23.0/images/base/Dockerfile#L230C13-L232
• container 環境変数の設定: https://github.com/kubernetes-sigs/kind/blob/v0.23.0/images/base/Dockerfile#L237-L240
• STOPSIGNALの設定: https://github.com/kubernetes-sigs/kind/blob/v0.23.0/images/base/Dockerfile#L241-L243
• ENTRYPOINTの設定: https://github.com/kubernetes-sigs/kind/blob/v0.23.0/images/base/Dockerfile#L244-L245

設定ファイルについて

entrypointについて

• https://github.com/kubernetes-sigs/kind/blob/v0.23.0/images/base/files/usr/local/bin/entrypoint

ENTRYPOINTに設定されているスクリプト
DockerfileのENTRYPOINTは下記のように設定されている( /sbin/init は systemd の symlink )

ENTRYPOINT [ "/usr/local/bin/entrypoint", "/sbin/init" ]

最終的にこちらにあるように定義した関数を実行後に引数をPID1でsystemdを実行するという中身になっている

https://github.com/kubernetes-sigs/kind/blob/main/images/base/files/usr/local/bin/entrypoint#L556-L573

systemd実行前にやっていることは以下

• validate_userns: (コンテナが)ユーザー空間で実行されている場合のバリデーションチェックを実行
  • ユーザー空間で実行されているかのチェック(ユーザー空間でなければ以下は実行しない): https://github.com/kubernetes-sigs/kind/blob/main/images/base/files/usr/local/bin/entrypoint#L52-L54
  • ulimit -Hn 値のチェック https://github.com/kubernetes-sigs/kind/blob/main/images/base/files/usr/local/bin/entrypoint#L56-L61
  • cgroupコントローラーのチェック https://github.com/kubernetes-sigs/kind/blob/main/images/base/files/usr/local/bin/entrypoint#L63-L70
• configure_containerd: containerdの設定ファイル(/etc/containerd/config.toml)の調整を実行
  • ユーザー空間で実行されている場合にはrestrict_oom_score_adj: true を設定: https://github.com/kubernetes-sigs/kind/blob/main/images/base/files/usr/local/bin/entrypoint#L133-L137
  • 必要に応じてcontainerd snapshotterを設定: https://github.com/kubernetes-sigs/kind/blob/main/images/base/files/usr/local/bin/entrypoint#L142
    • KIND_EXPERIMENTAL_CONTAINERD_SNAPSHOTTER 環境変数が設定されている場合、コンテナのファイルシステムなどの条件に応じてsnapshotterを選択: https://github.com/kubernetes-sigs/kind/blob/main/images/base/files/usr/local/bin/entrypoint#L116-L131
    • ファイルシステム: zfs ならsnapshotter: native: https://github.com/kubernetes-sigs/kind/blob/main/images/base/files/usr/local/bin/entrypoint#L120-L122
    • ファイルシステム: fuseblk ならsnapshotter: fuse-overlayfs: https://github.com/kubernetes-sigs/kind/blob/main/images/base/files/usr/local/bin/entrypoint#L123-L125
    • ユーザー空間でoverlayfsが望ましくない場合はsnapshotter: fuse-overlayfs: https://github.com/kubernetes-sigs/kind/blob/main/images/base/files/usr/local/bin/entrypoint#L126-L130
  • snapshotter が fuse-overlayfs の場合は systemctl enable containerd-fuse-overlayfs を実行: https://github.com/kubernetes-sigs/kind/blob/main/images/base/files/usr/local/bin/entrypoint#L143-L146
• configure_proxy: コンテナ内でデフォルトで利用するHTTP_PROXY/HTTPS_PROXY/NO_PROXYを設定(設定内容は環境変数に依存)
  • https://github.com/kubernetes-sigs/kind/blob/v0.23.0/images/base/files/usr/local/bin/entrypoint#L150-L158
• fix_mount: mount関連の調整を行う
  • mount と umount コマンドの所有者と権限設定(ユーザー空間でkind nodeを実行している場合でも問題なくmount/unmoutを行えるようにするための設定のよう): https://github.com/kubernetes-sigs/kind/blob/v0.23.0/images/base/files/usr/local/bin/entrypoint#L161-L165
  • AUFSファイルシステムが検出された場合、sync コマンドを実行(AUFS上でmountコマンドを実行する際に "Text file busy" エラーが発生する問題を回避するため): https://github.com/kubernetes-sigs/kind/blob/v0.23.0/images/base/files/usr/local/bin/entrypoint#L167-L173
  • /sysファイルシステムを読み取り専用で再マウント(これはコンテナ内でのsystemdの動作に関するベストプラクティスに従ったものっぽい https://systemd.io/CONTAINER_INTERFACE/): https://github.com/kubernetes-sigs/kind/blob/v0.23.0/images/base/files/usr/local/bin/entrypoint#L175-L188
  • マウントの共有設定(kind node内のコンテナがkind node内のボリュームをmountできるようにするための設定っぽい): https://github.com/kubernetes-sigs/kind/blob/v0.23.0/images/base/files/usr/local/bin/entrypoint#L190-L192
• fix_cgroup: cgroup v1の場合は設定をいい感じにする TODO 詳細
  • cgroup v2の場合は何もしない: https://github.com/kubernetes-sigs/kind/blob/v0.23.0/images/base/files/usr/local/bin/entrypoint#L253-L271
  • cgroup v1の場合は設定をいい感じにする: https://github.com/kubernetes-sigs/kind/blob/v0.23.0/images/base/files/usr/local/bin/entrypoint#L272-L374

実行しているsystemd service

• kubelet
• containerd
• undo-mount-hacks
• (containerd-fuse-overlayfs)
