AWSネットワーク構成

2024/08/05に公開

AWSの仮想ネットワーク構成

VPCについて

[Virtual Private Cloud]の略で、物理的な環境(リージョン)上に構築する"仮想ネットワーク"のこと。
VPCは、サーバーやサービスをAWSで使うために必要な
"仮想ネットワークを構築するサービス"

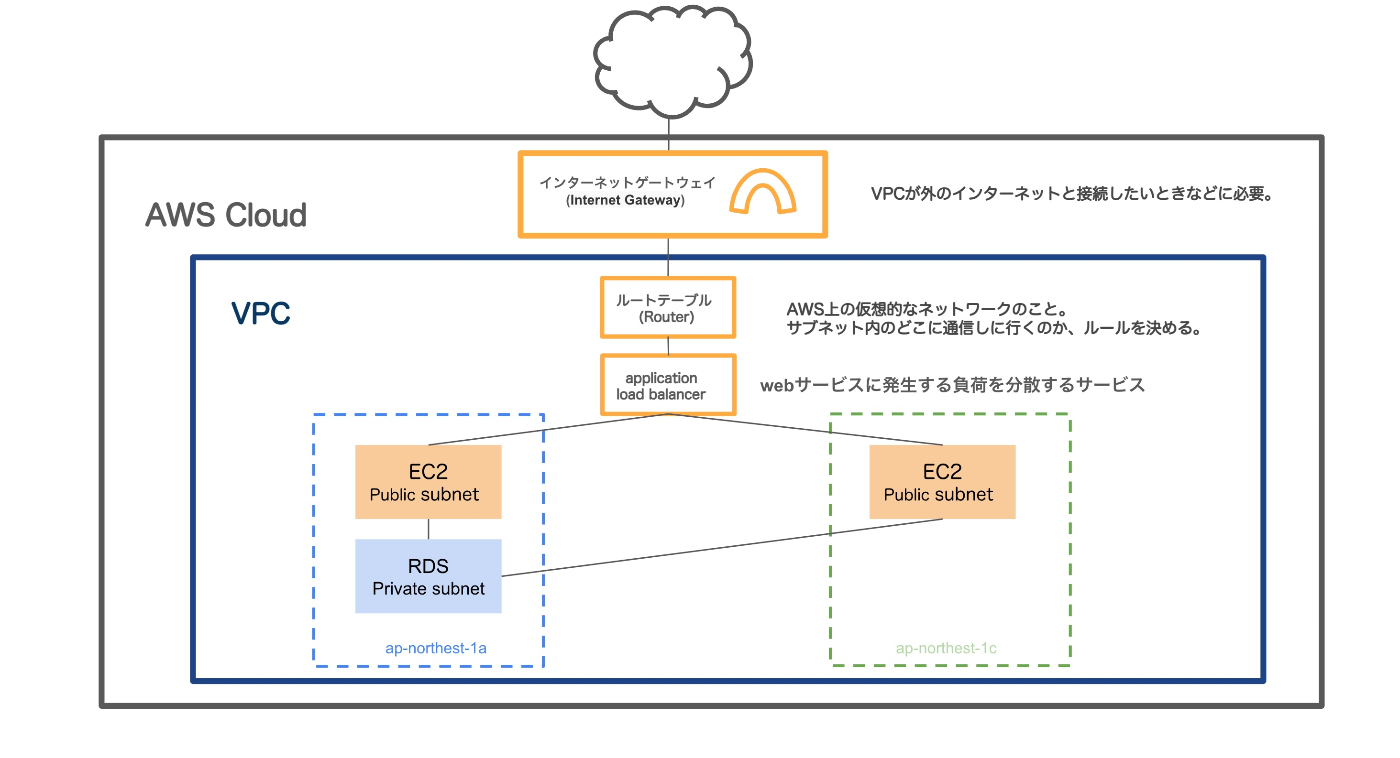

VPC構成イメージ

図はVPCを作成し、その中に３つのサブネットを構成している。
また各サブネットは、AZごとにパブリックとプライベートに分けられている。

更に、インターネットからアクセスできるようにする、「インターネットゲートウェイ」や、AWS上で、アクセス経路を定義する、「ルートテーブル」もいます。

VPC

VPC(仮想ネットワーク)を構築するには、そのネットワークが持つ「IPアドレス」の範囲を定義する必要がある。
必要なIPアドレスの数を十分に保持できるようにネットワークの範囲を定義する必要がある。(IPアドレスの理解が必要...)次。

IPアドレス

IPアドレスとは、インターネット上の住所。
荷物や手紙を送るとき、届け先の住所が必要なように、
ネット上で情報の受け渡しの時に、IPアドレス（住所）が必要ってこと。

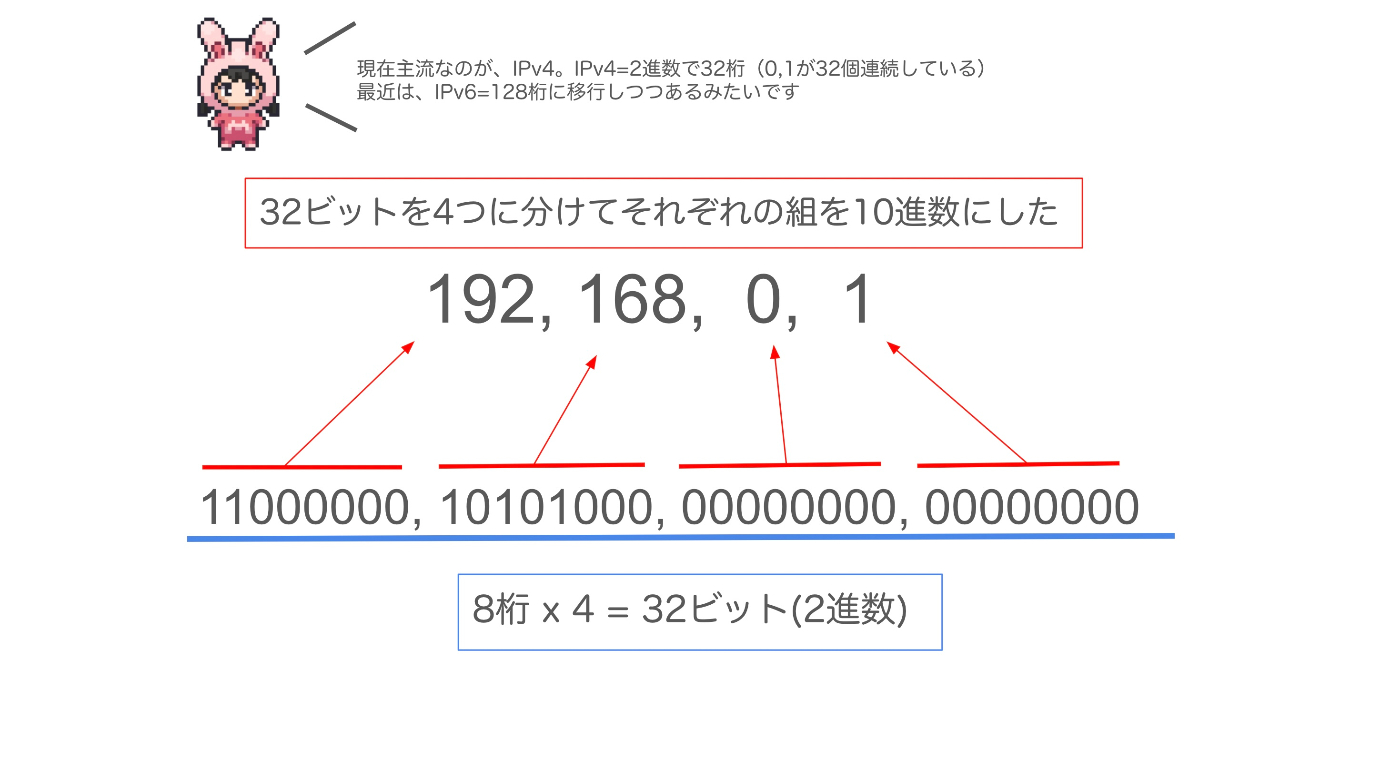

IPアドレスの表記方法

現在主流なのが、"IPv4"
IPv4 = 2進法で32桁。（0または１が32個連続している）

2進法 :コンピューター用
10進法 :人間用
ビット :2進法の1桁のこと。
オクテット :各組のこと。

IPアドレスには、２種類ある

パブリックIPアドレス(グローバルIPアドレス)
サイトを閲覧したり、メールを送ったり外部との情報受け渡しに必要。

管理しているCMANから確認できる

プライベートIPアドレス(ローカルIPアドレス)
インターネット接続が必要ないプライベートネットワーク

MACの確認方法
設定　→ ネットワーク　→ wifiの詳細
で確認できる。

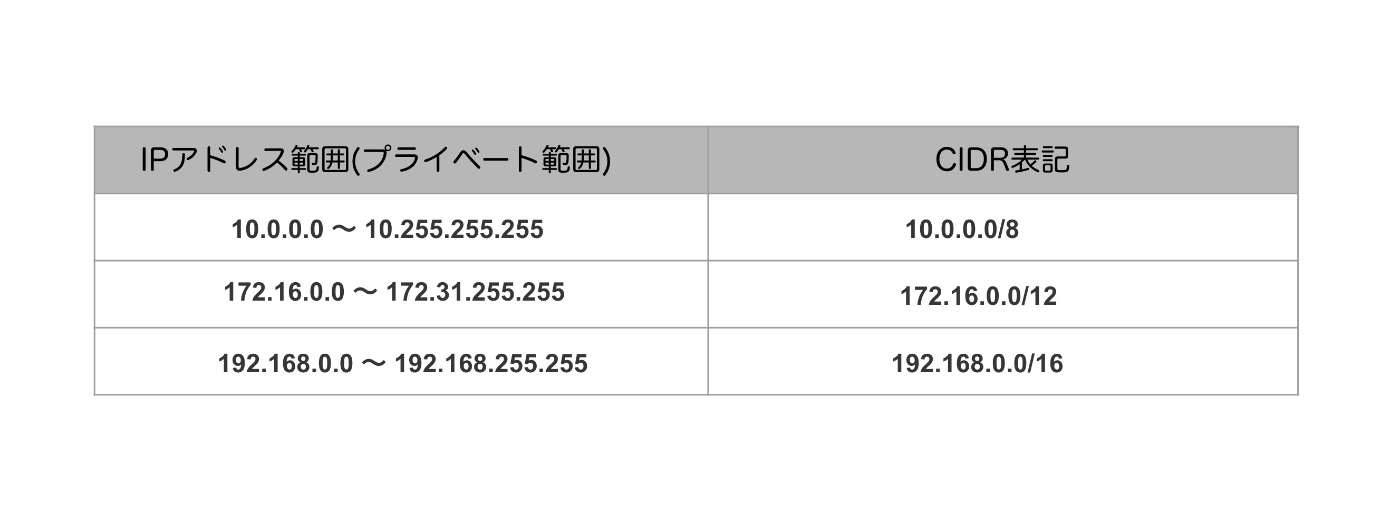

IPアドレス範囲

IPアドレス範囲計算してくれる(CMAN)

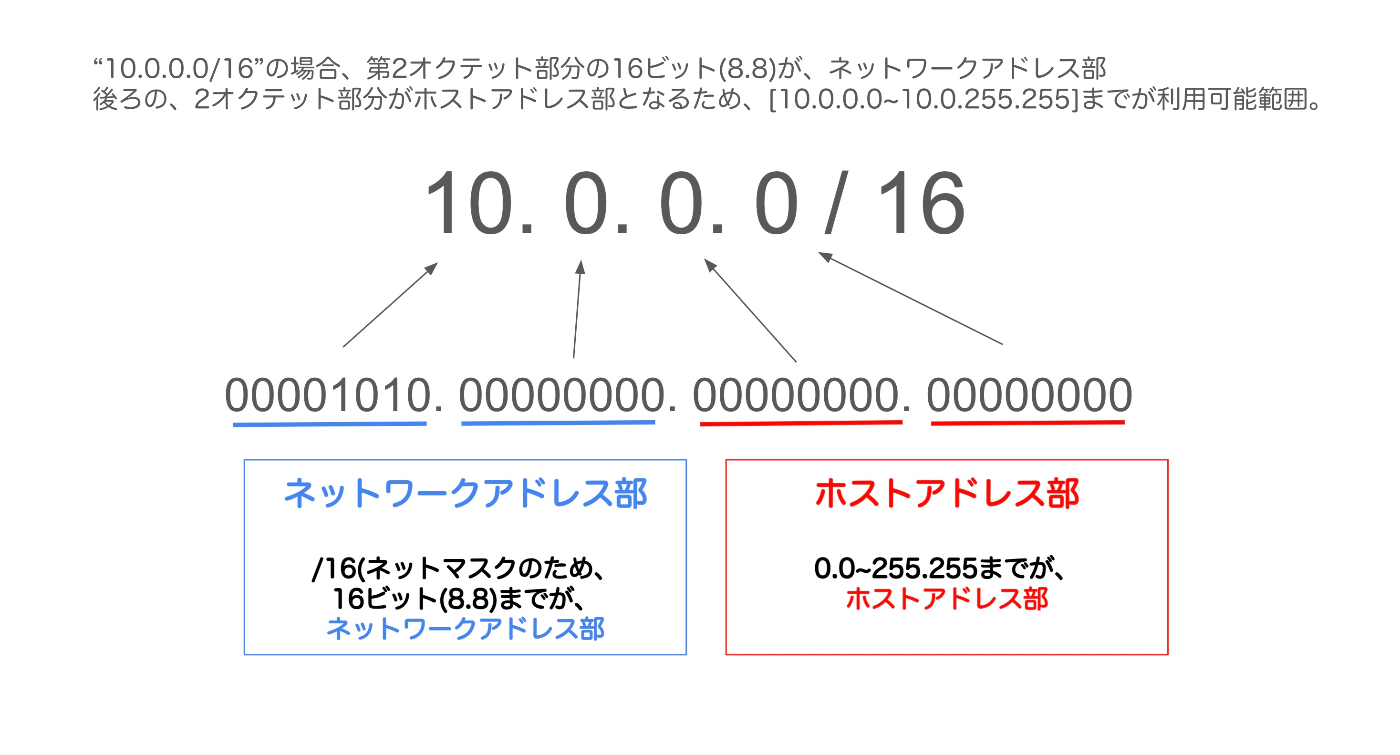

CIDR(サイダー)

ネットワーク部やホスト部(IPアドレス)を決める方法の1つ。
IPアドレスの末尾に"/数字"（ネットマスク）を追記して表現。
ネットワークアドレス部に割り当てられるビット数で表現している。

どうやってCIDRを決めるの？

CIDRのビット数を決めるには、ネットワーク上で必要となるホスト(デバイス)の数を考慮する必要がある。
この数値が多いほど、ネットワーク部のビット数は少なくなる。

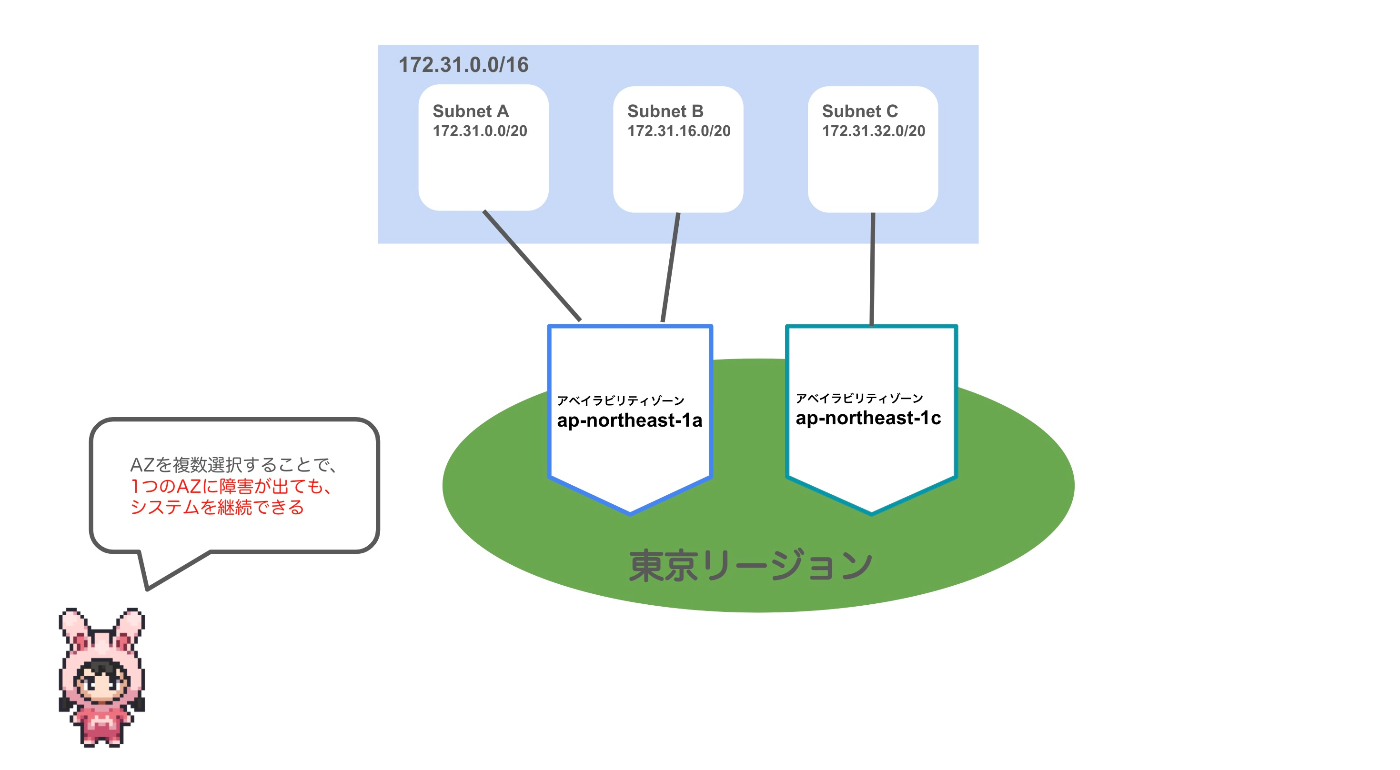

サブネット

サブネットは、VPCのIPアドレス範囲の中で,
更に小さな仮想ネットワークを作成するAWSのサービス。
サブネットは、物理的なAZ上に構築されるため、耐障害性を考えて、
異なるAZにネットワークを作成できる。
(物理的にAZとは、災害や停電などの障害に対して、それぞれ独立しているリージョン内のゾーンのこと。)
サブネットでは、
インターネットへの公開(パブリックサブネット)と
インターネットの非公開(プライベートサブネット)に設定できる。

ルートテーブル

ルートテーブルは、AWS上の仮想ネットワーク環境のことで、サブネット内のAWSリソース(EC2インスタンスなど)がどこに通信しに行くのか、ルールを定めます。

インターネットゲートウェイ

"インターネットゲートウェイ"は、EC2インスタンスなどのAWSリソースとインターネット間で通信できるようにする。

AWS構成の手順。参考にさせていただきます🙇
