はじめに

こんにちは、AZPower 株式会社のクラウドインテグレーション部に所属している wai です。

みなさんは Azure Proactive Resiliency Library(APRL) をご存知でしょうか？

後に詳しく解説しますが、Azure 上のワークロードの回復性（resiliency）を向上させるためのテクニックやツールを集約した、Microsoft が提供するライブラリです。しかし、Zenn をはじめとする各種プラットフォームで日本語の記事が見当たらないことから、まだ知名度はそれほど高くないようです。

少し話は逸れますが、Microsoft Learn では、 Azure Well-Architected Framework（W-AF） の五大柱の一つである「信頼性」を実現する上で、回復性が重要であることが言及されています。
https://learn.microsoft.com/ja-jp/azure/reliability/overview#what-is-reliability

ゆえに、実は Azure W-AF 内にも回復性に関するコンテンツが含まれているんですね。

では、なぜそれとは別に APRL が提供されているのでしょうか？
本記事では、APRL の位置付け、意義、そして具体的な活用方法について解説します。

みなさんのワークロードの回復性向上に少しでも役立てば幸いです。

本記事のポイント

  • APRLの活用の仕方を解説します
    • 個別具体のケースに応じた推奨事項をチェックできます
    • 既存環境上のリソースに対して、推奨事項の準拠状況をツールによりチェック・分析できます

本記事の想定読者

  • Azure W-AFの五大柱の一つ、「信頼性」とは何かを概ね理解している方
    • 原則を「完全に理解した」という状態になっている必要はありません、そのような人類は恐らくまだほとんどいません
    • まだの方はこちらからおさらいしておくことをお勧めします
  • 自社のワークロードの回復性を向上させたいが、具体的なアイデアが浮かばず手詰まりになっている方

APRL とは

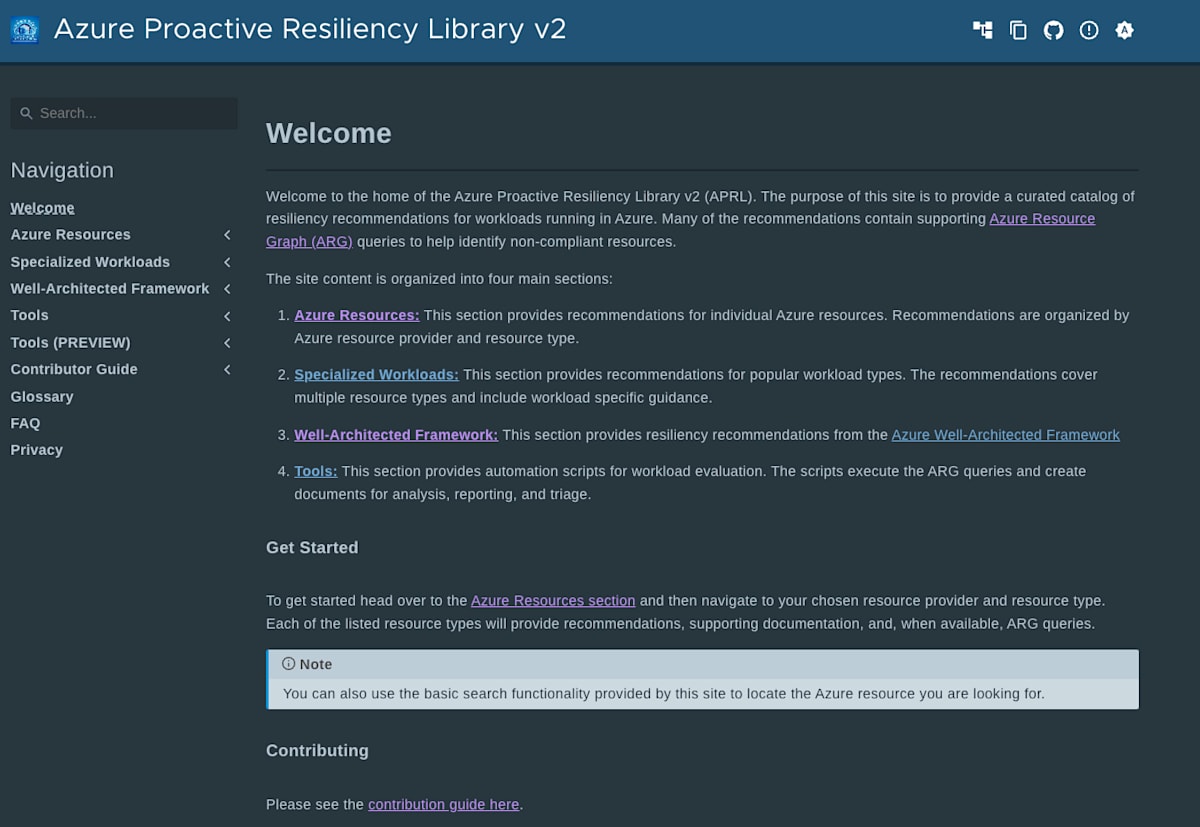

Azure 上で稼働するワークロードの回復性を向上させるためのベストプラクティスや推奨事項、スクリプトを集めたライブラリです。
https://azure.github.io/Azure-Proactive-Resiliency-Library-v2/welcome/

本ライブラリのコンテンツを管理している GitHub リポジトリも公開されています。
https://github.com/Azure/Azure-Proactive-Resiliency-Library-v2

提供されているコンテンツのうち、実際に回復性の向上に活用できるものは以下の四つのカテゴリに分けられます。それぞれの詳細については後の各章で説明します。

  1. Azure Resources
    個々の Azure リソースごとの回復性を向上させるベストプラクティスがまとめてられているコンテンツです。

  2. Specilized Workloads
    代表的なワークロードに対する回復性を向上させるベストプラクティスがまとめられているコンテンツです。

  3. Well-Architected Framework
    Azure W-AF の信頼性に関するベストプラクティスの概要と、その詳細がまとめられているコンテンツです。

  4. Tools / Tools(PREVIEW)
    APRL にて提供されているツールの仕様、および利用方法の説明がまとめられているコンテンツです。
    ツールには Tools / Tools(PREVIEW)の二種類がありますが、実行形式が異なること、そして後者に対しては生成されるファイルのフォーマットがブラッシュアップされている、といった違いがあります。提供されている機能自体はどちらも同じです。
    どちらも Azure 環境にデプロイされているリソースが、どの程度 Well-Architected Framework の信頼性のベストプラクティスに準拠しているかをチェックすることができます。

W-AF との違い

APRL は Azure W-AF の信頼性のベストプラクティスに準拠したライブラリであり、そのため内容的に重複している部分も少なくありません。

一言で違いを表すと、Azure W-AF はクラウドワークロードの設計原則を提供するのに対し、APRL はより具体的な構成のベストプラクティスや回復性向上のためのツールを提供するものだと考えると分かりやすいと思います。

Azure W-AF で原則を概ね理解した後に、具体的に利用を検討しているサービスに対してどんなテクノロジーを活用できるのかを調べたり、運用しているサービスの回復性を検証するためにツールを活用する、といったイメージを持っていただければよいかと思います。

APRL の活用方法

それでは、ここからは各種コンテンツの活用方法を紹介していきます。

Azure Resources

各 Azure リソースごとの回復性向上に繋がるベストプラクティスが紹介されています。

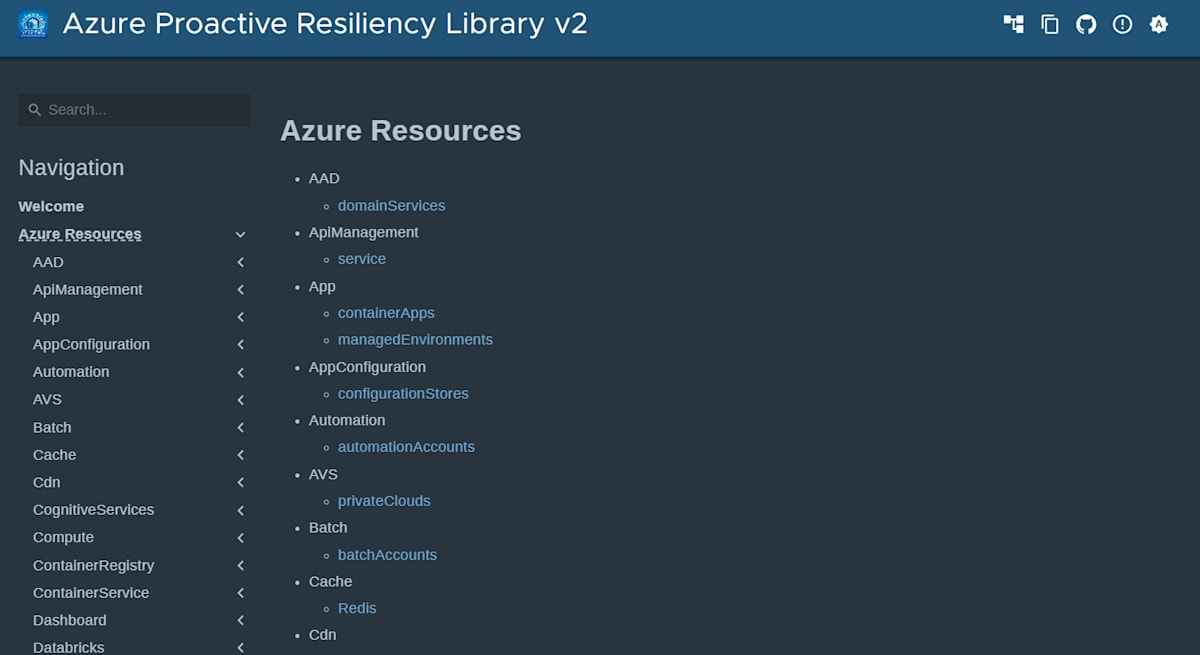

Azure Resources

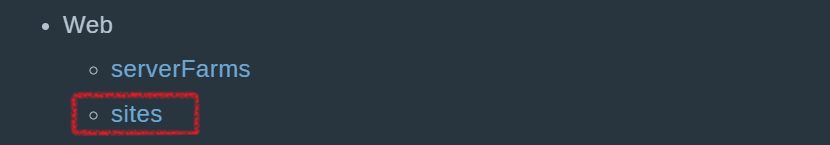

例えば、この一覧の中に App Service に関するものがあるので、そのリンクをクリックします。

App Service Page

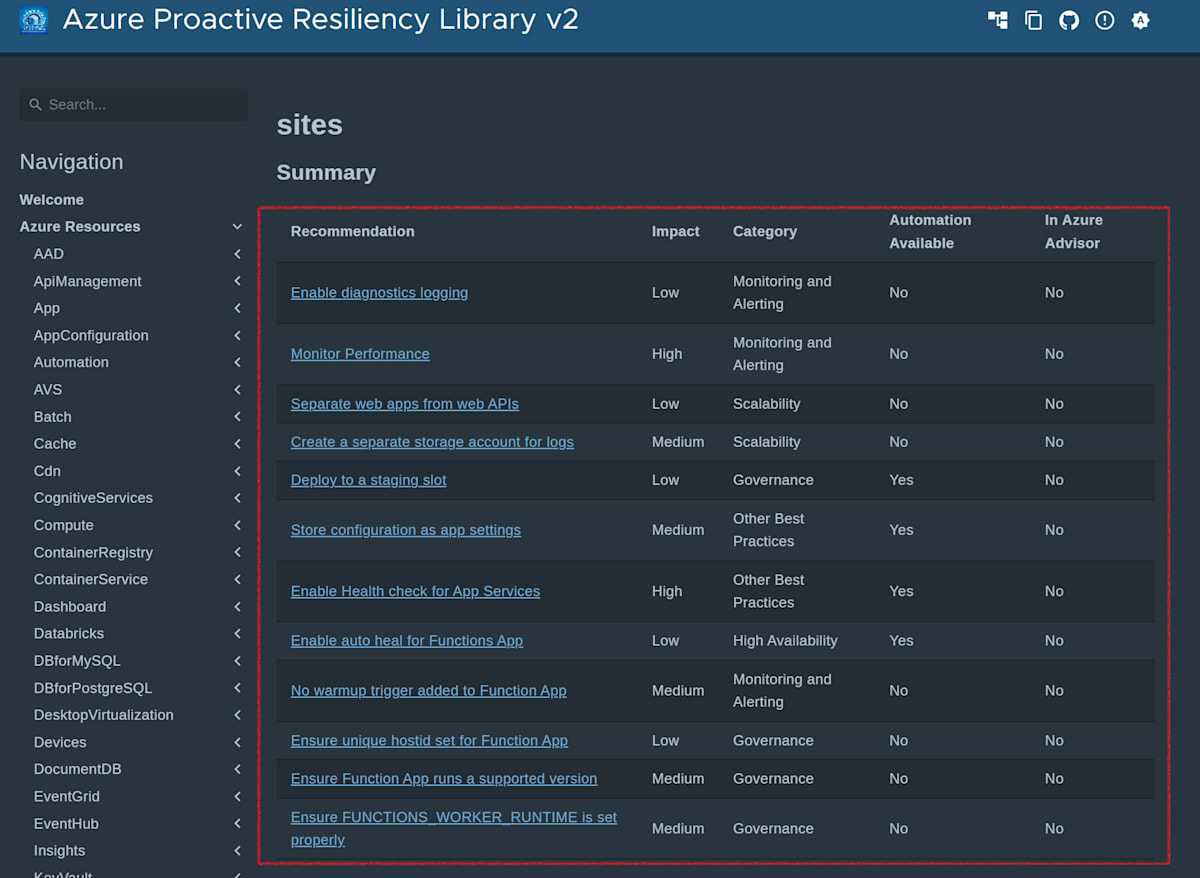

すると、App Service に関する設定のベストプラクティスが一覧表示されています。

App Service Best Practices

内容としては下記の通りです。

列名 詳細
Recommendation 推奨事項の概要
アンカーリンクとなっていて、同ページ内にある詳細が記載されたセクションへ移動する
Impact 回復性向上に寄与する度合い
Low < Medium < High の３レベルで表現されている
Category 推奨事項のカテゴリ
Automation Available 推奨事項に準拠しているかどうかを自動的に調査できるかどうか
In Azure Advisor Azure Advisor の推奨事項として列挙されるかどうか

詳細セクション

最後に各推奨事項の詳細セクションを覗いてみます。

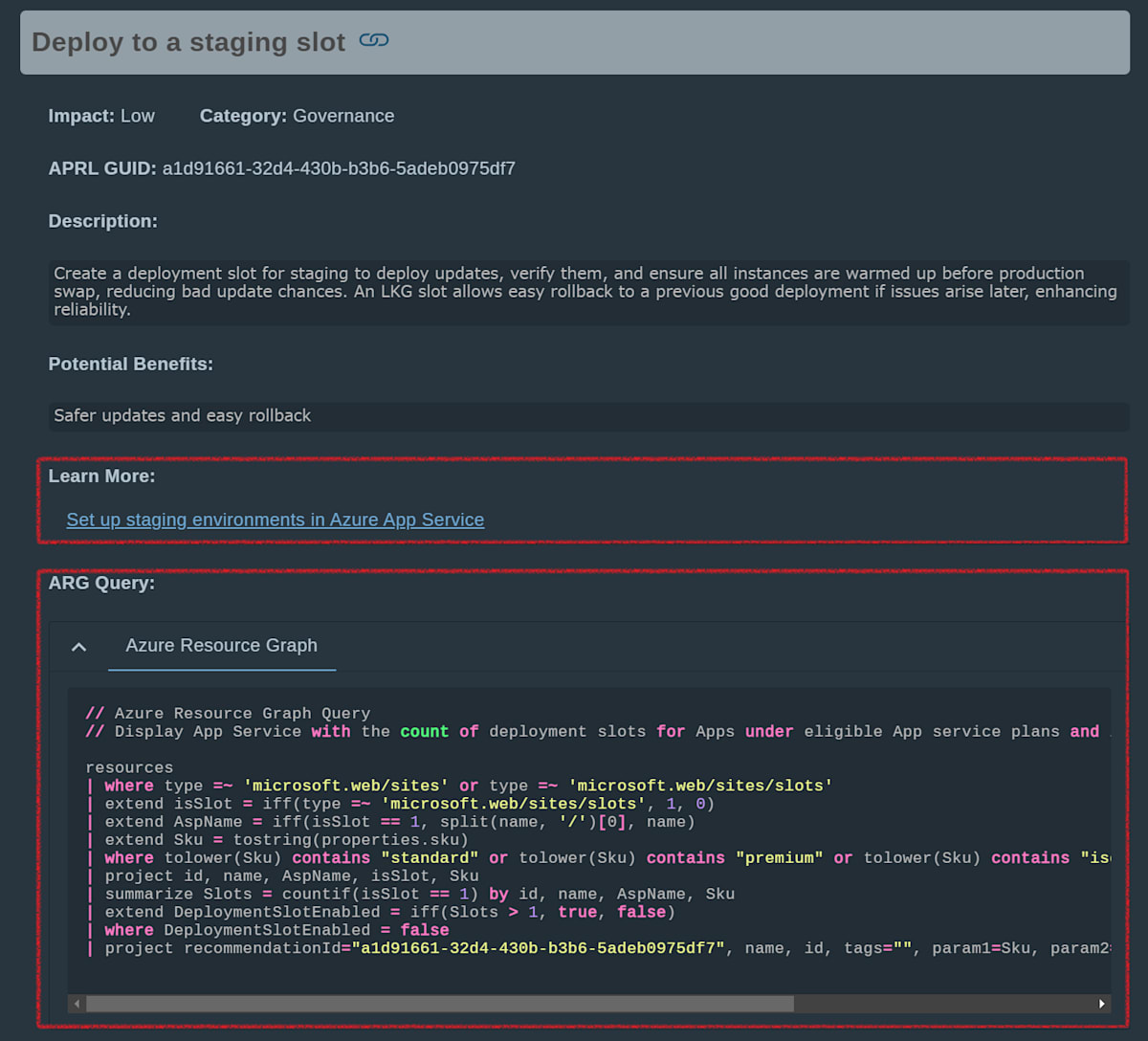

detail section

各項目に関してはキャプチャで示してある通りなのですが、特に注目していただきたいのが下記の二項目です。

  • Learn More
    該当の推奨事項に関して解説されている Microsoft Learn へのリンクが記載されています。遷移先で準拠するための構成手順が紹介されているので、スムーズに改善アクションに移ることができます。
  • ARG Quey
    Azure Resource Graph で該当の推奨項目の準拠状況を調査するためのクエリが示されています。残念ながらこちらに関してはクエリで調査できるものとそうでないものとがあるので、ない場合は潔く Azure ポータルを覗きにいきましょう。

以上が Azure Resources の概要になります。

Specialized Workloads

こちらは特定のワークロードにおいて回復性を向上させるベストプラクティスがまとめられています。

現時点（2025 年 2 月）では AI や HPC、AVD、AVS、SAP に関するものが提供されています。
試しに AVD のページを覗いてみます。

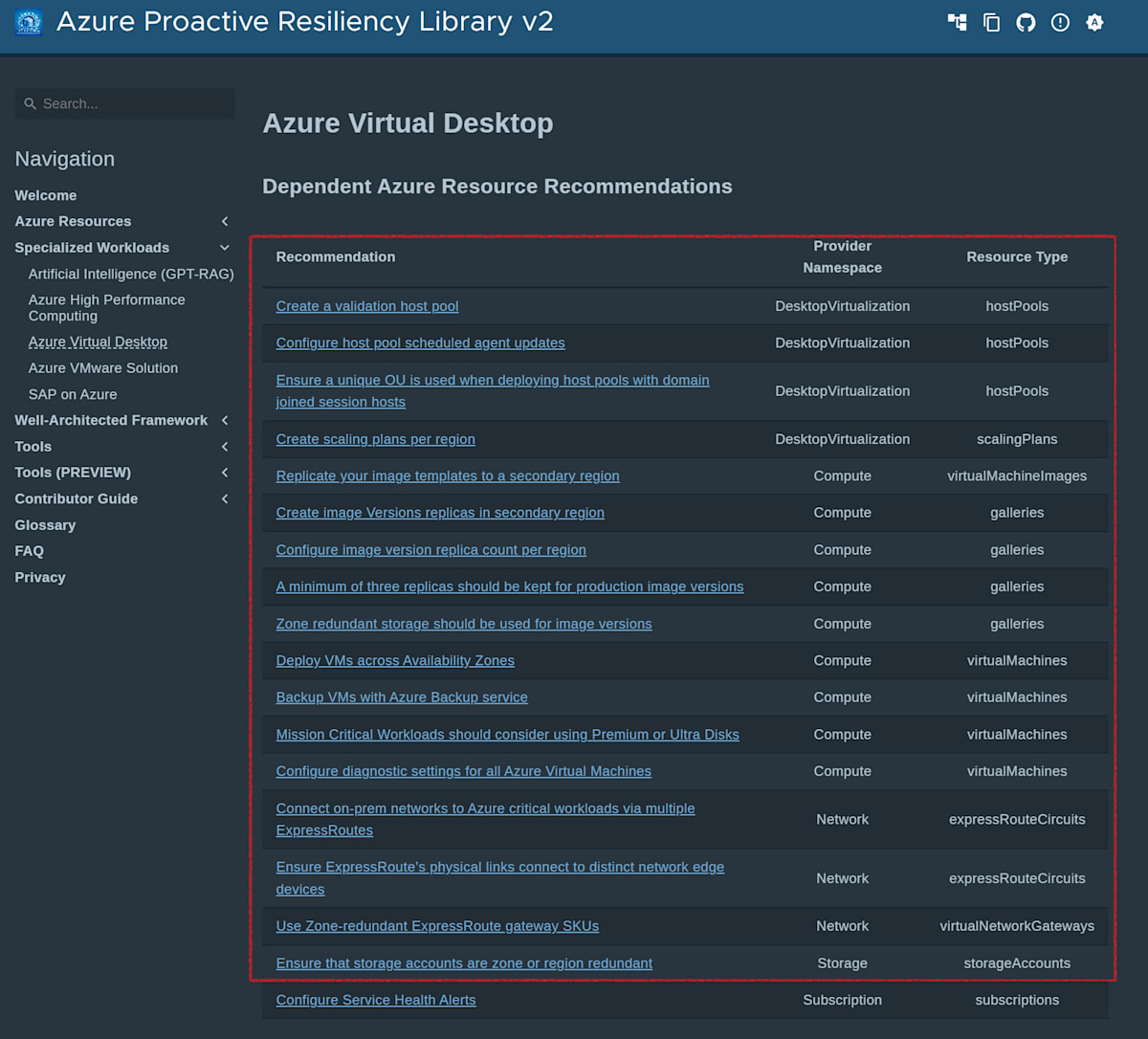

Specialized Workloads

各欄の概要は下表の通り

列名 詳細
Recommendation 推奨事項の概要
後述の構成対象リソースのAzure Resources推奨事項ページへと遷移するリンクとなっている
Provider Namespace 推奨事項の構成対象であるリソースのリソースプロバイダー名前空間
Resource Type 推奨事項の構成対象であるリソースの種類

Recommendation 欄のリンクに関しては上表の通りで、例えば「Create a validation host pool」推奨事項のリンクをクリックすると、hostPools リソースの Azure Resources コンテンツページへと遷移します。

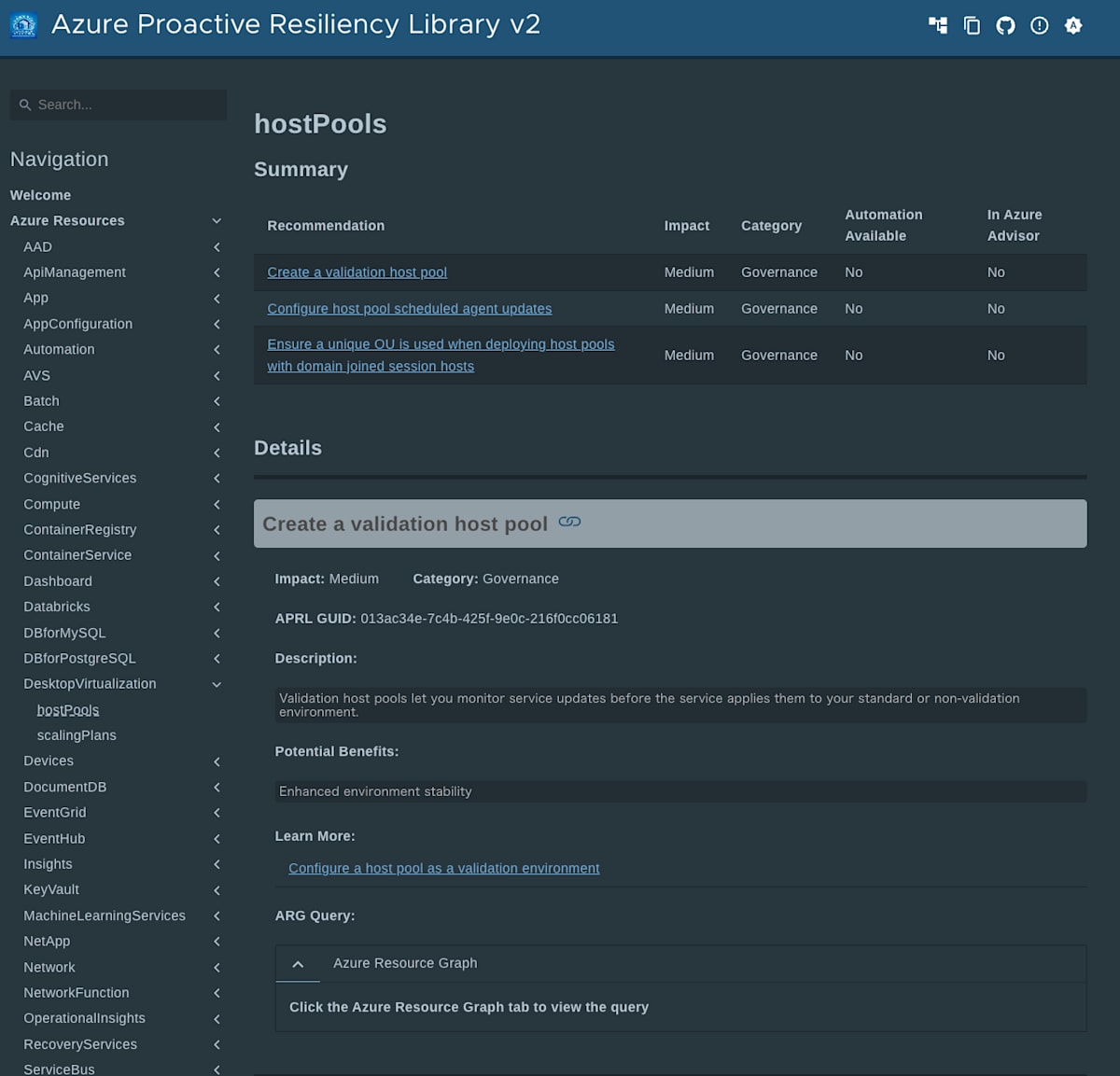

hostPools Azure Resourcesコンテンツページ

Azure Resources の詳細セクションで説明したように、Learn More リンクから Microsoft Learn ドキュメントへ遷移したり、ARG クエリを確認することができます。

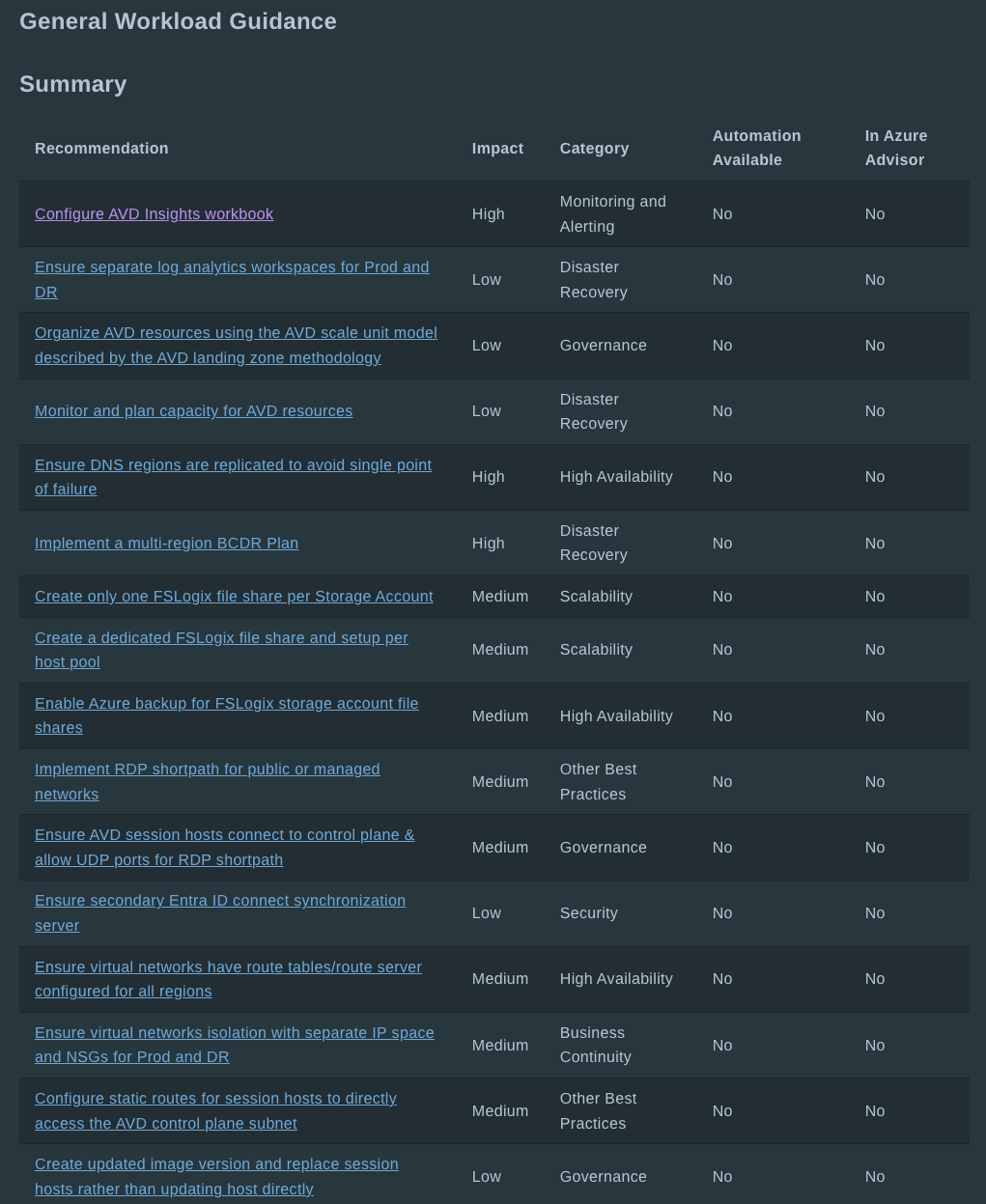

General Workload Guidance

実は Specialized Workloads ページを下に少しスクロールするとGeneral Workload Guidanceというセクションが設けられていることが分かります。

General Workload Guidance

これは、該当ワークロードに関連する Azure リソースの推奨事項がリストアップされています。
例えば、上キャプチャの「Configure AVD Insights workbook」リンクをクリックすると、Azure Monitor ソリューションの一つであるAzure Virtual Desktop Insightsのワークブックの詳細を記載したセクションへと遷移します。Azure Resources コンテンツと同様ですね。
本セクションもお見逃しのないように。

以上が Specialized Workloads の概要になります。

Well-Archicted Framework

Azure W-AF の信頼性に関する推奨事項がまとめられています。APRL を利用している最中にふと原則に立ち返りたくなったらこちらから復習してみると良いでしょう。

Tools / Tools(PREVIEW)

現在公開されているのは Collector Script、Analyzer Script、Reports Generator Script の 3 つです。いずれも Microsoft Well-Architected Reliablity Assessment(WARA) に基づく信頼性評価の一環として提供されるものです。

プレビュー版はコマンドレットによる実行形式ですが、提供されているコマンドの種類はスクリプト版のそれと同様です。
今回は、代表して Tools、つまりスクリプト版の解説を行います。

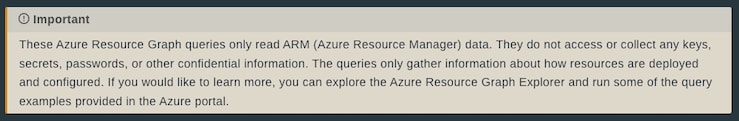

Important

最後に、ツールの実行対象となるリソースは以下の通りです。

Important

リソース SKU/tier 備考
Storage Account 汎用 v2
ユーザー割り当てマネージド ID - 下記のロールを割り当てる
・Storage Account に対する共同作成者ロール
・ストレージ BLOB データ共同作成者ロール
App Service F1 ユーザー割り当てマネージド ID を割り当てる

Bicep テンプレートも載せておきます↓

Bicep テンプレート
param uamiName string
param location string = resourceGroup().location
param tags object = resourceGroup().tags
param storageAccountName string
param appServicePlanName string
param appServiceName string

var roleDefinitionIds = [
  'b24988ac-6180-42a0-ab88-20f7382dd24c'
  'ba92f5b4-2d11-453d-a403-e96b0029c9fe'
]

module uami 'br/public:avm/res/managed-identity/user-assigned-identity:0.4.0' = {
  name: 'uami-deployment'
  params: {
    name: uamiName
    location: location
    tags: tags
  }
}

module storageAccount 'br/public:avm/res/storage/storage-account:0.18.0' = {
  name: 'storageAccount-deployment'
  params: {
    name: storageAccountName
    location: location
    skuName: 'Standard_LRS'
    kind: 'StorageV2'
    accessTier: 'Hot'
    tags: tags
    roleAssignments: [for (roleDefinitionId, index) in roleDefinitionIds: {
      roleDefinitionIdOrName: roleDefinitionId
      principalId: uami.outputs.principalId
      principalType: 'ServicePrincipal'
    }]
  }
}

module appServicePlan 'br/public:avm/res/web/serverfarm:0.4.1' = {
  name: 'appServicePlan-deployment'
  params: {
    kind: 'app'
    location: location
    name: appServicePlanName
    skuName: 'F1'
    tags: tags
  }
}

module appService 'br/public:avm/res/web/site:0.14.0' = {
  name: 'appService-deployment'
  params: {
    kind: 'app'
    location: location
    name: appServiceName
    serverFarmResourceId: appServicePlan.outputs.resourceId
    tags: tags
    managedIdentities: {
      systemAssigned: false
      userAssignedResourceIds: [
        uami.outputs.resourceId
      ]
    }
    siteConfig: {
      alwaysOn: false
    }
  }
}

Azure Verified Modules(AVM)を利用して各種リソースを宣言しており、最低限のパラメーターしか指定していません。

前準備

以降のスクリプトの実行に利用する情報を、あらかじめ PowerShell 変数にセットするのと、Azure PowerShell でご自身のユーザーアカウントのログインを済ませておいてください。

$TenantId = '[ご自身の環境のテナントID]'
$ResourceGroups = @('/subscriptions/[ご自身の環境のサブスクリプションID]/resourceGroups/[実行対象リソースグループ名]')
Connect-AzAccount

Collector Script

Collector Script は、Azure 環境にデプロイされているリソースがベストプラクティスに則って構成されているかを調査するためのスクリプトです。具体的に収集されるデータは下記の通り

  • リソースの構成内容
  • クローズされたサポートリクエストチケット
  • アクティブな信頼性に関する Azure Advisor の推奨事項
  • 過去の Azure Service Health の廃止/停止通知
  • Azure Service Health のアラート構成内容

前提条件

また、本ツールを利用するにあたっての前提条件は下記の通り

【環境】

  • PowerShell 7
  • Git
  • Azure PowerShell モジュール

【ユーザーアカウント】

  • 評価対象リソースに対する閲覧者ロール

実行

準備が整ったところで、APRL の GitHub リポジトリから1_wara_collector.ps1スクリプトをダウンロードし、下記のコマンドで実行してください。

.\1_wara_collector.ps1 -TenantId $TenantId -ResourceGroups $ResourceGroups

今回は検証対象が一つのリソースグループのみなので上記のような引数で実行しましたが、環境を丸ごと調査したい場合はSubscriptionIds 引数を指定するといった調整を加えてください。

他にもこちらで説明されているように、タグの構成内容でフィルタリングすることもできるようなので、色々試してみてください。やはりタグ付けって大切ですね。

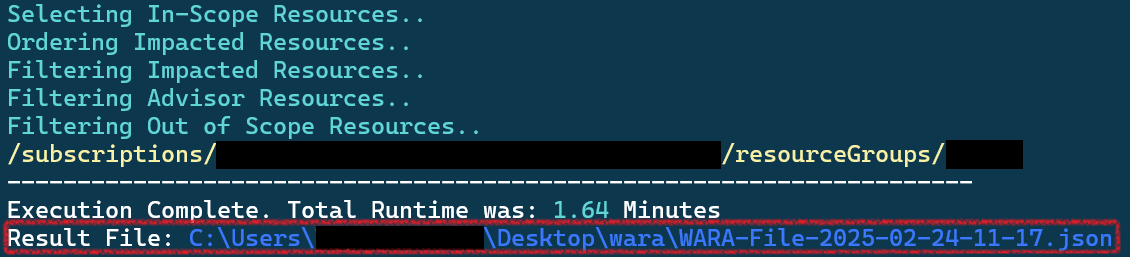

成功すると下キャプチャのように実行結果が JSON ファイルとして出力された旨のメッセージが表示されます。

succeeded capture

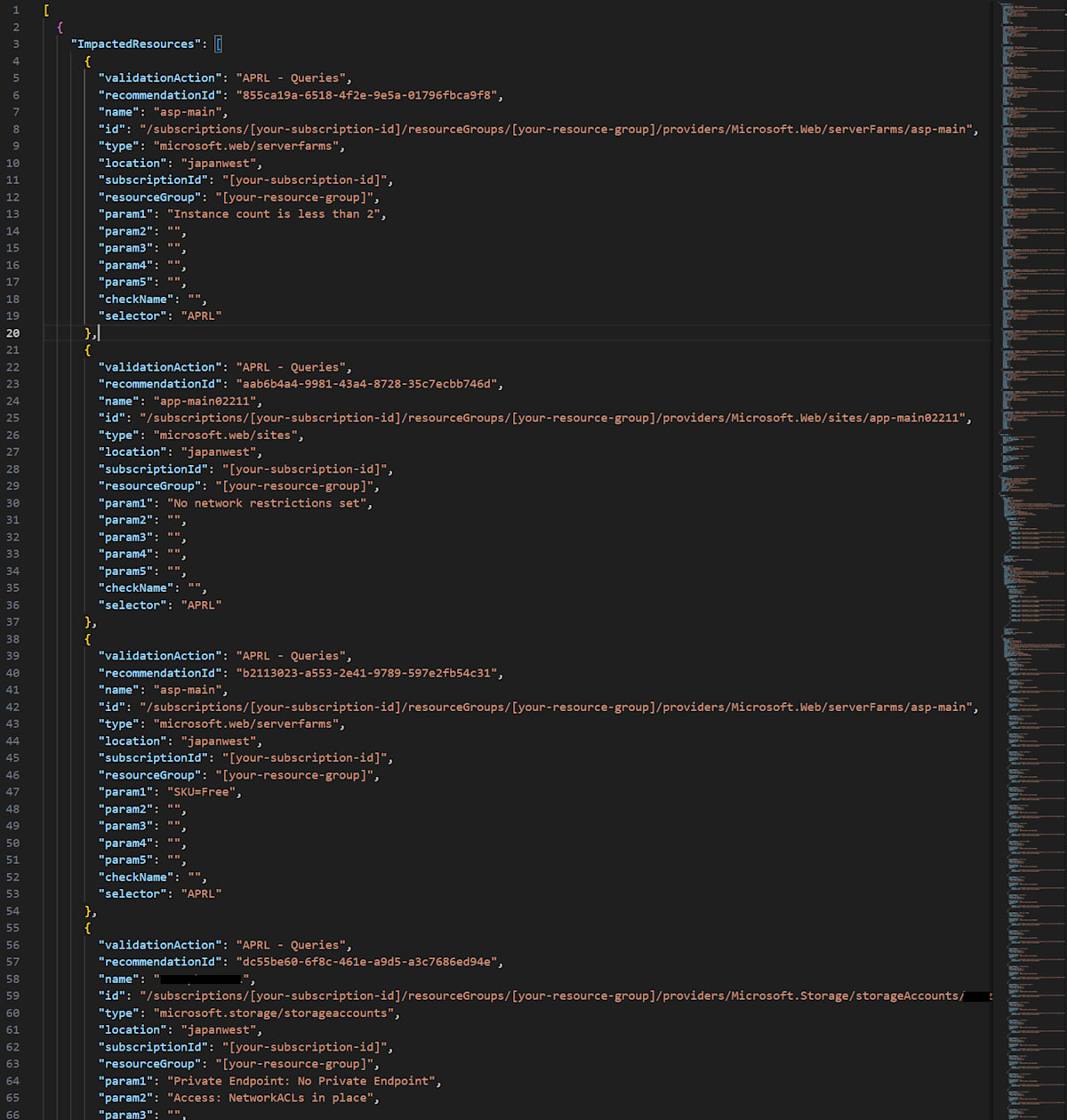

JSON ファイルの中身を確認すると、リソース数が少ないのにも関わらず中々のボリュームです。
result json file

これでは使い勝手が悪いので、Analyzer Script を実行することにより検証結果を分析し、より分かりやすい形式に変換していきます。

補足：Runbook

Runbook とは、Collector Script の検証対象リソースをより柔軟にフィルタするために用いるファイルです。
正規表現による絞り込みのサポートなど、痒いところにも手が届くような仕様になっています。
仕様についての詳細はこちらの公式ドキュメントをご覧ください。
Collector Script 実行時に、Runbook JSON ファイルまでの絶対パス、もしくは相対パスをRunbookFile引数として渡してあげることで有効になります。

Analyzer Script

Analyzer Script は、Collector Scriptにより出力された JSON ファイルをもとに、推奨事項の準拠状況を Excel ファイルへ変換するためのスクリプトです。
これにより、検出対象リソースの情報がより把握しやすい形で提供され、分析がしやすくなります。

前提条件

本ツールを利用するに前提条件は下記の通りです。

【環境】

  • Windows OS⚠️
  • PowerShell 7
  • Git
  • Excel がインストール済み

実行

では、APRL の GitHub リポジトリから2_wara_data_analyzer.ps1スクリプトをダウンロードし、下記のコマンドで実行してください。

.\2_wara_data_analyzer.ps1 -JSONFile [出力されたJSONファイルまでのパス]

実行したスクリプトと同階層に Excel ファイルが出力されます。
この Excel ファイルには合計 7 つのシートが設けられていて、各シートの内容を簡単に解説します。

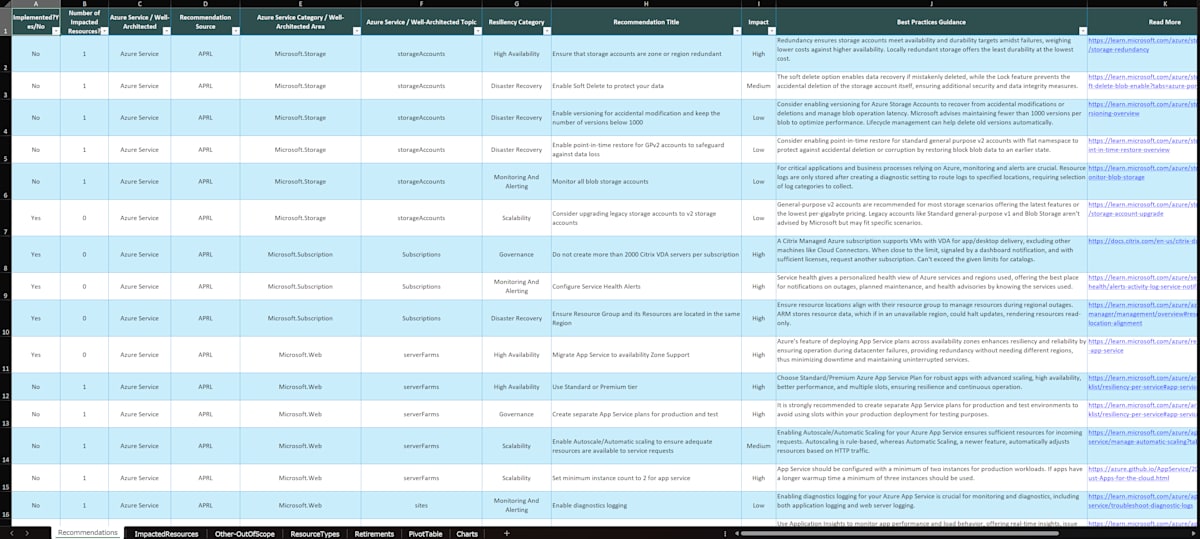

1. Recomendations シート

recomendations

すべての推奨事項がリストアップされているシートです。

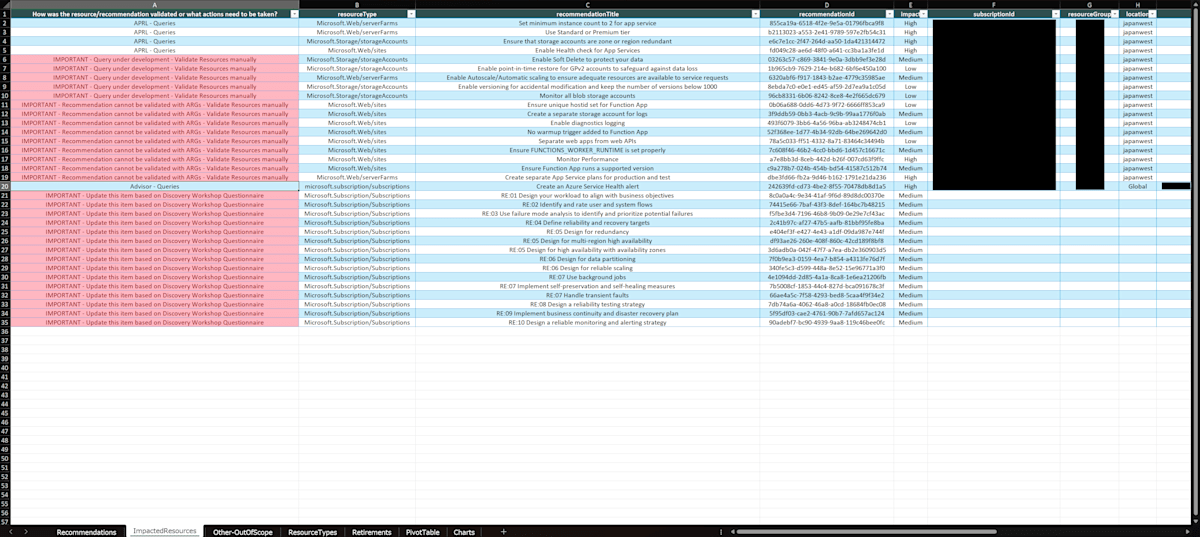

2. ImpactedResources シート

impacted resources

各推奨事項に関連付けられているリソースの一覧が表示されているシートです。
本シートで注意すべきこととしては、列挙されているもの全てが必ずしも非準拠とは限らない点にあります。実は、Collector Script により自動的に検証可能な項目とそうでない項目があります。

A 列に「APRL - Queries」と記載のあるものは、Collector Script の実行により自動的に検証ができていることを表します。
反対にそうでないものは、自動検証ができなかったことを表しますので、ユーザー側での確認が必要です。A 列に表示されるメッセージの種類と、その意味する内容の詳細を知りたい方はこちらをご覧ください。

少々面倒に思うかもしれませんが、対象リソースを ARG でクエリ可能な場合、A 列にその KQL クエリが出力されるので、それを活用し調査を行うことができます。
そうでない場合は手動で Azure ポータルから調べていくしかありません。

上記の作業は、後に解説するReports Generator Scriptの実行の前に、ここでレポートする必要のない推奨事項を間引いておくことを目的としています。

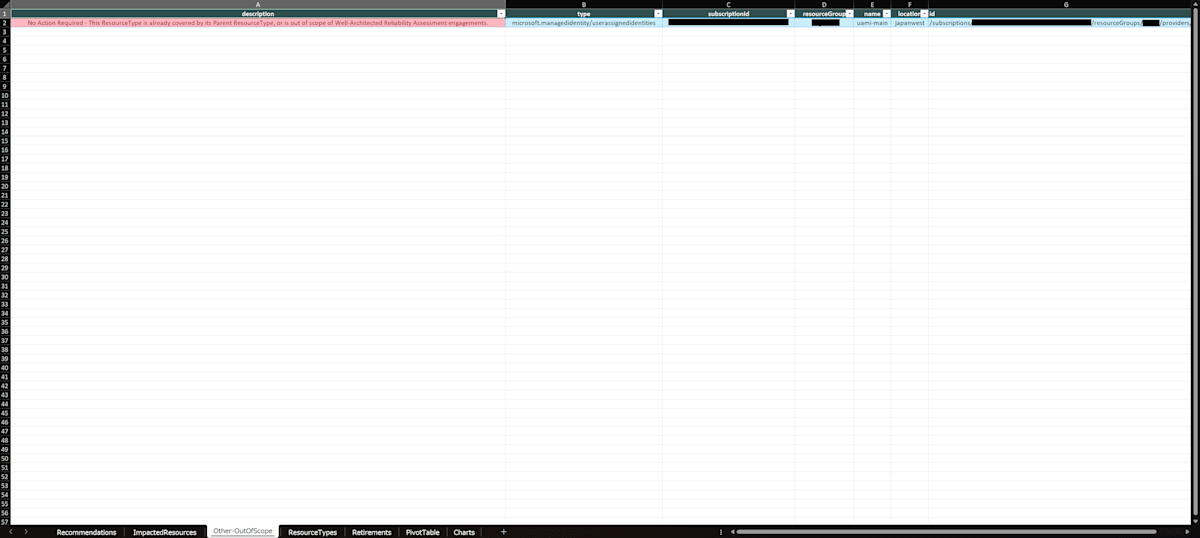

3. Other-OutOfScope シート

other

スコープ内にデプロイされているものの、検証の対象外であるリソースがリストアップされているシートです。

4. ResourceTypes シート

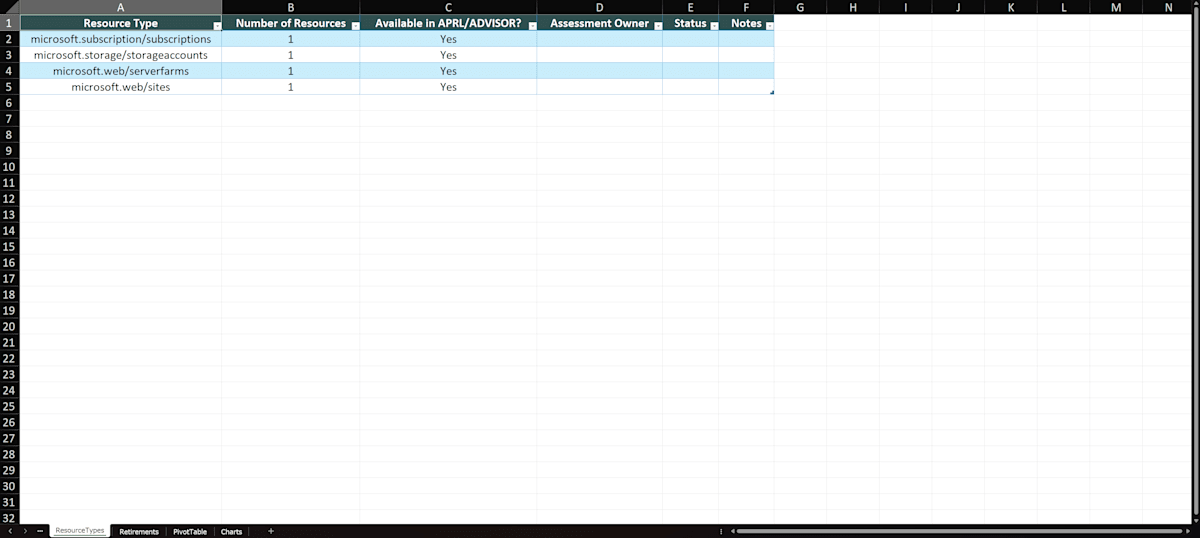

resource types

今回の検証対象となっているリソースの種類の内訳が集計されているシートです。

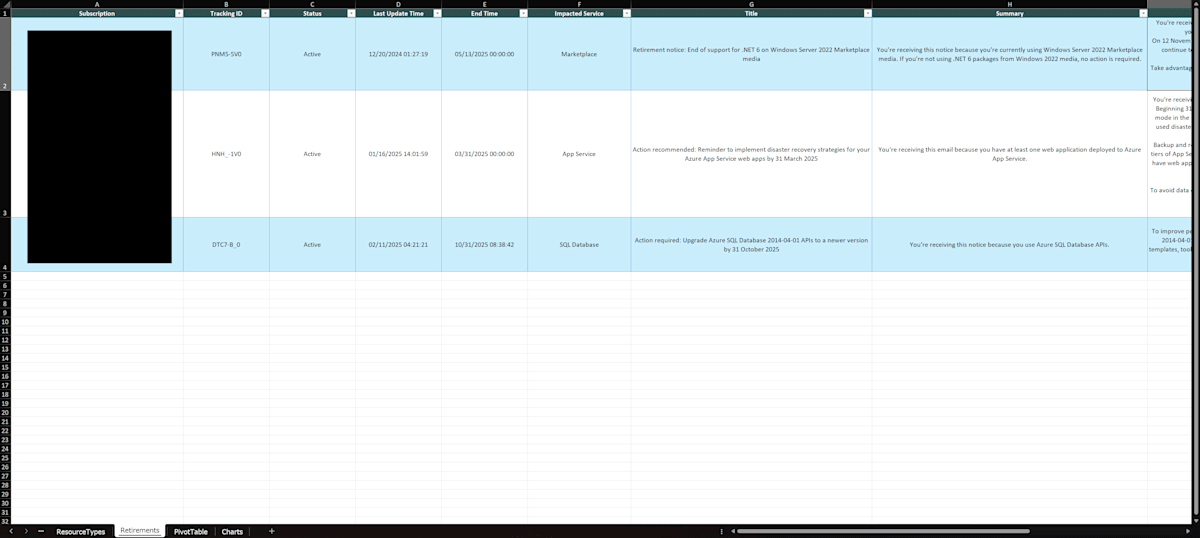

5. Retirements シート

retirements

検証対象となったリソース、およびその構成内容のうち、廃止予定となっているものをリストアップしたシートです。
対象オブジェクトが見つからない場合、このシートは作成されません。

6. PivotTable シート

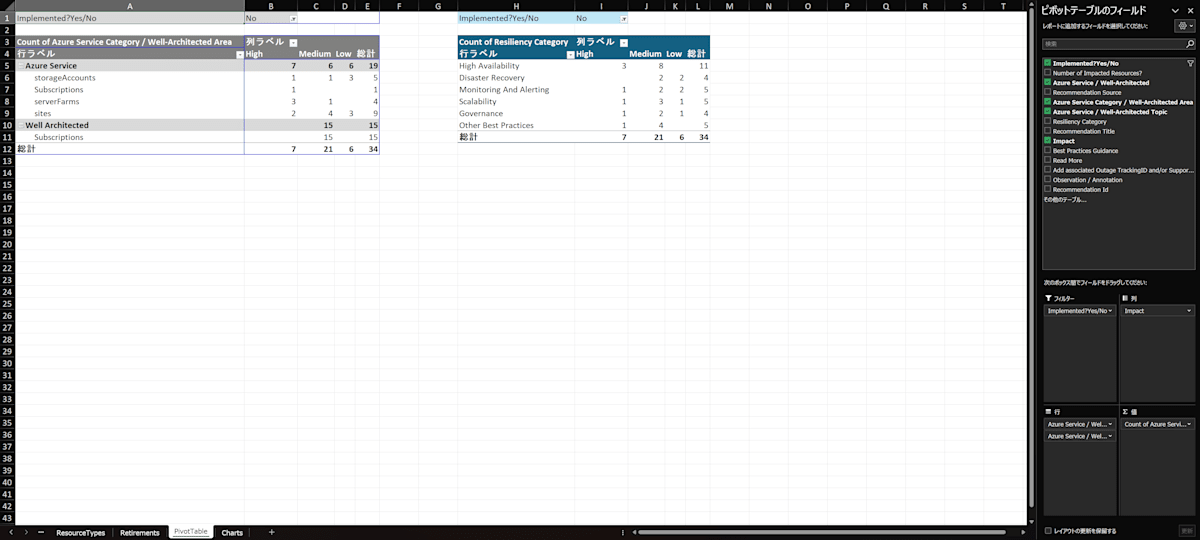

pivot table

検証対象とリソース、および推奨事項のカテゴリの内訳が集計されているシートです。

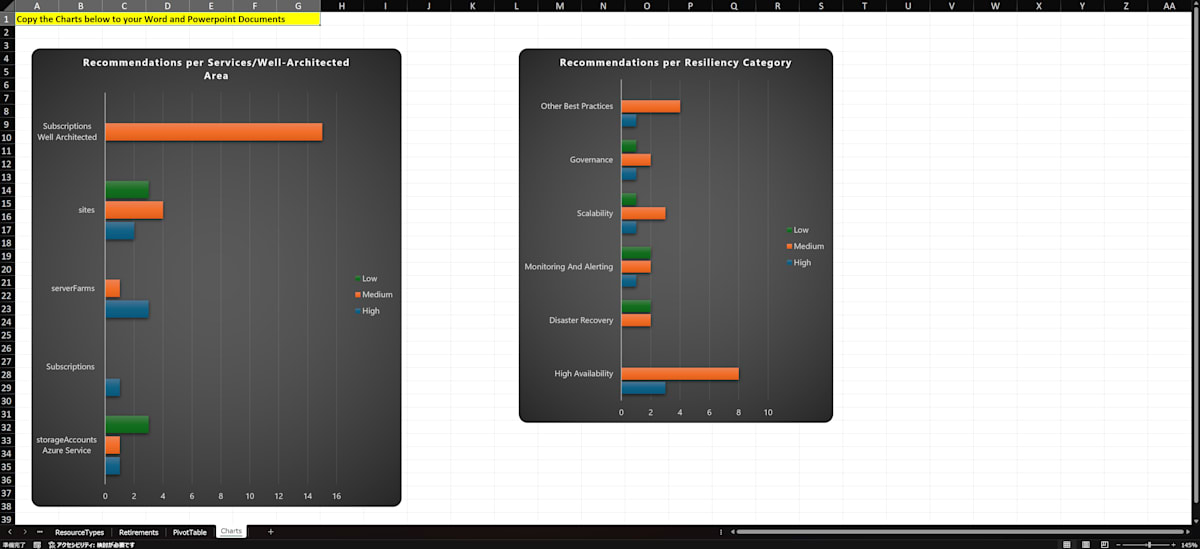

7. Charts シート

charts

PivotTable シートの集計内容を元にしたグラフが格納されているシートです。

また、今回は出力されませんでしたが、下記の二つのシートも作成される仕様のようです。

8. Outages シート

Collector Script 実行時に検証対象として指定されていたものの、停止されていて検証を行えなかったサブスクリプションがリストアップされているシートです。

9. Support Tickets シート

検証対象となったサブスクリプションにて、直近の半年間に渡って発行されたサポートチケットがリストアップされているシートです。

Analyzer Script により分析ができたら、最後にこれから解説する Reports Generator Script を実行します。

Reports Generator Script

準拠状況調査の最後に実施するのが Reports Generator Script です。
こちらは、Analyzer Script により出力された Excel ファイルを読み込み、Word および PowerPoint 形式に変換するためのスクリプトです。
経営層に対し、より理解しやすいフォーマットで分析情報を共有する必要がある場合に本スクリプトが役に立ちます。

...と言いたかったのですが、残念ながら本スクリプトにより生成される Word ファイルと PowerPoint ファイルは英語表記となっているので、生成されたままでの状態で利用するのは日本では難しいというのが正直なところです。
しかし、昨今、自動的に和訳することができる便利なソフトウェアが揃っているのは不幸中の幸いかと思います。
後に解説するフォーマットなどを考慮し、業務において利用するかどうかを検討してください。

（おそらく、テンプレートの Word/PowerPoint ファイルを自社製のものにカスタマイズすればお望みの言語・フォーマットで生成できそうに思えますが、筆者の体力と時間の関係で別記事の対応とさせてください）

前提条件

本ツールを利用するに前提条件は下記の通りです。

【環境】

  • PowerShell 7
  • Excel、Word、PowerPoint がインストールされている

実行

APRL の GitHub リポジトリから下記の 3 つのファイルをダウンロードしてください。

  • 3_wara_reports_generator.ps1
  • Mandatory - Executive Summary presentation - Template.pptx
  • Optional - Assessment Report - Template.docx

上記 3 つのファイルを任意のディレクトリの同階層に配置した後に、下記のコマンドでスクリプトを実行してください。

.\3_wara_reports_generator.ps1 -CustomerName '[任意の顧客名]' -WorkloadName '[任意のワークロード名]' -ExcelFile [Analyzer Scriptにより出力されたExcelファイルまでのパス]

以下、生成された Word ファイルと PowerPoint ファイルの一部をお見せします。

Word ファイル

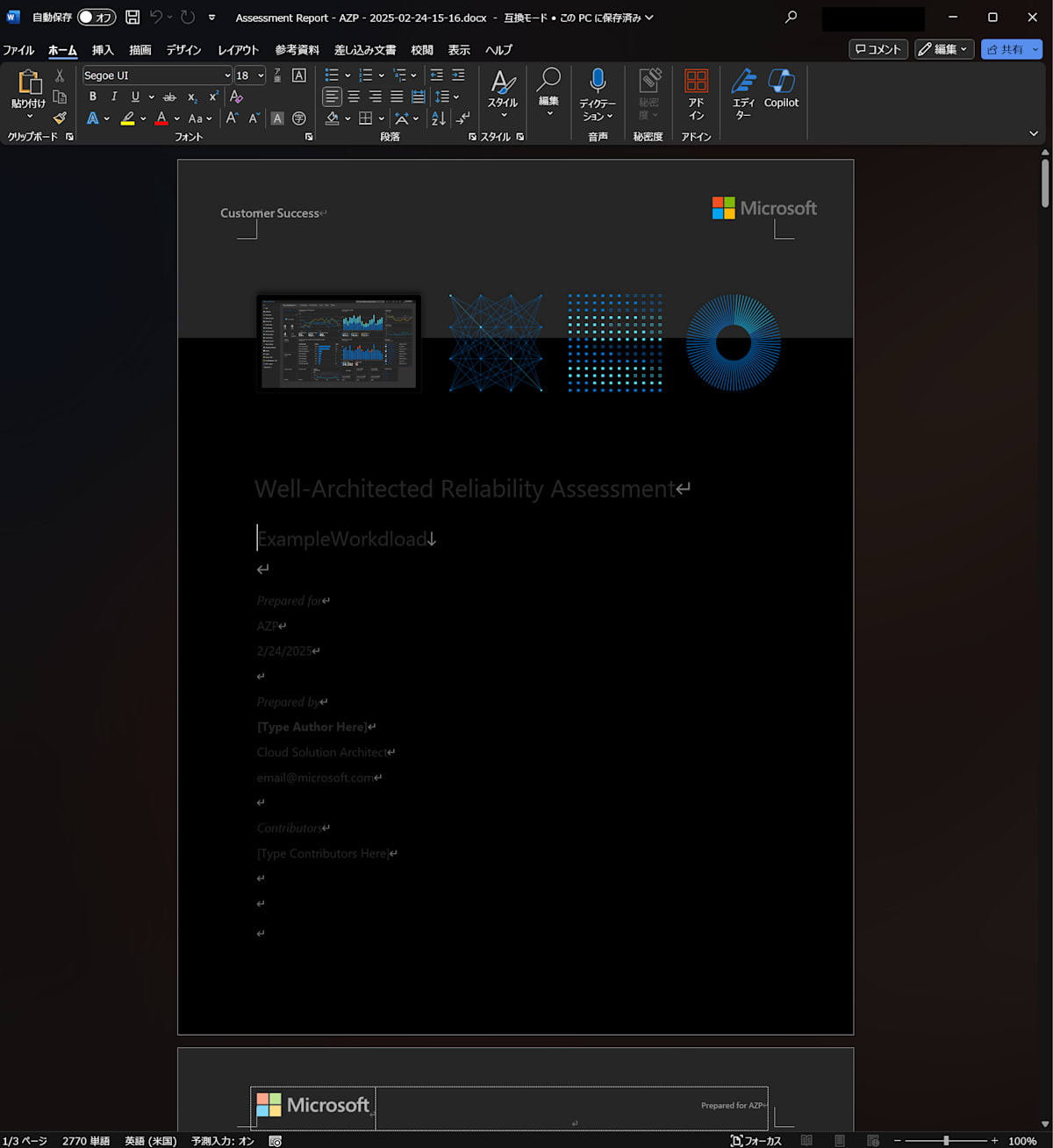

word home

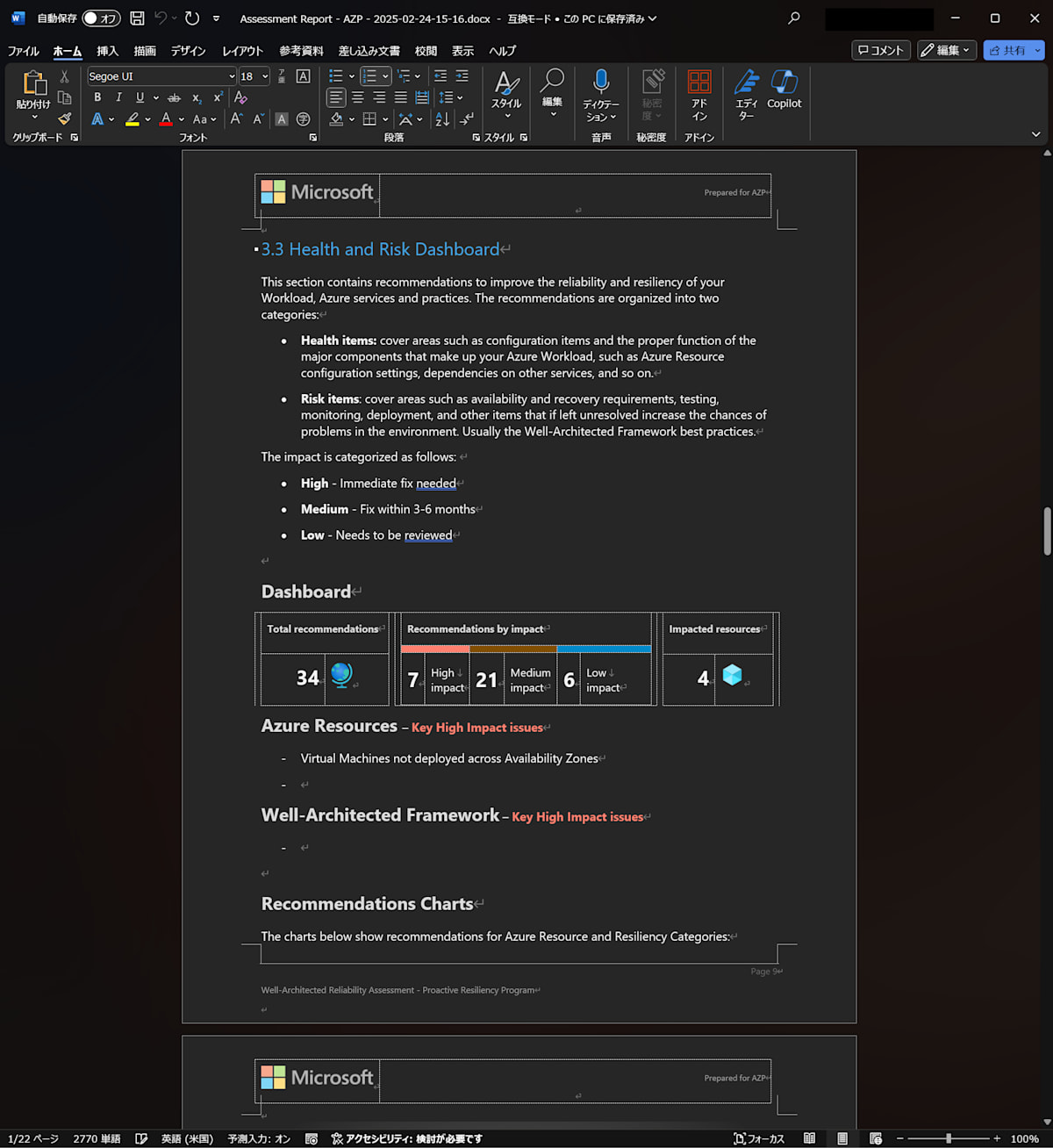

word 1

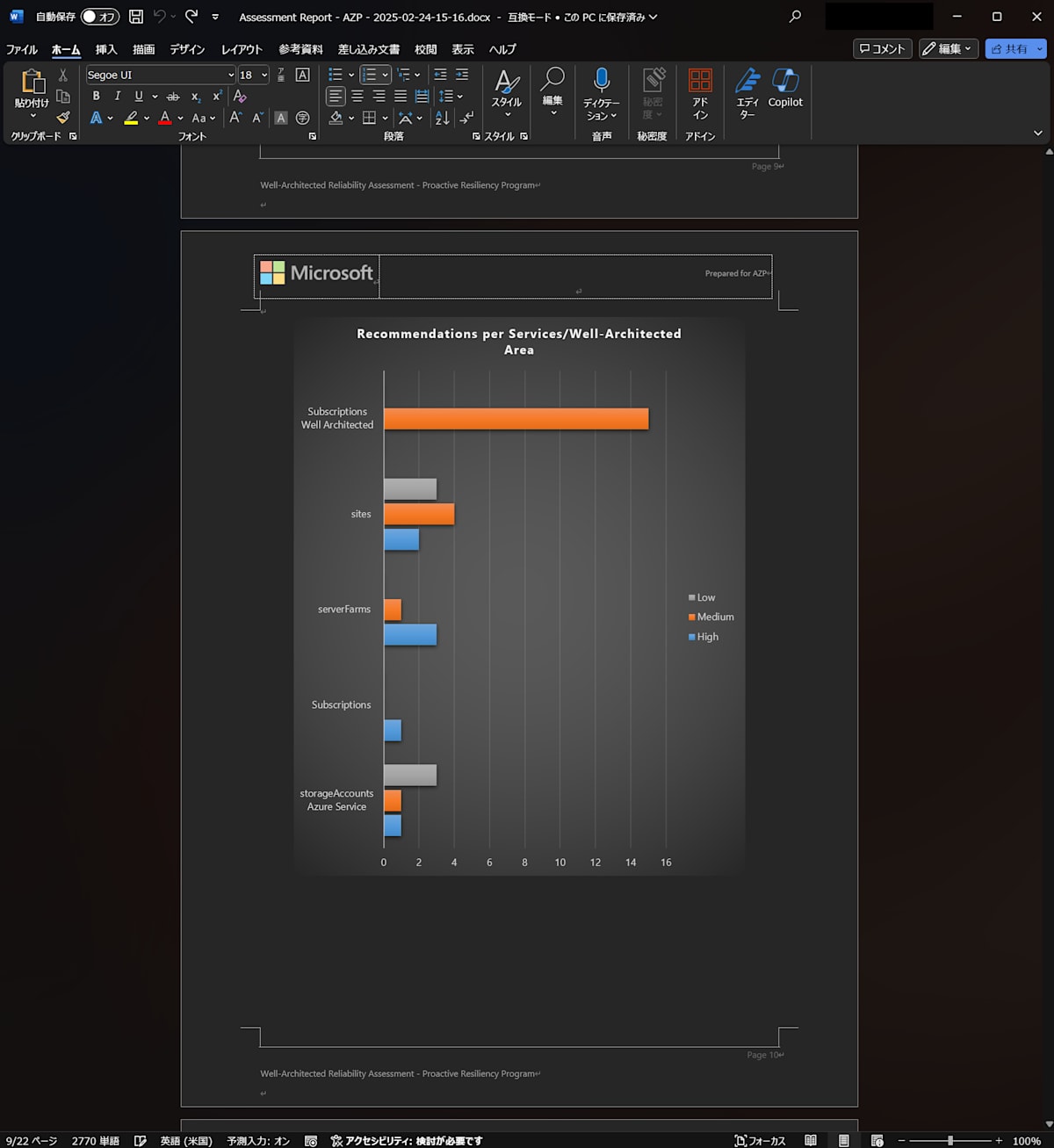

word 2

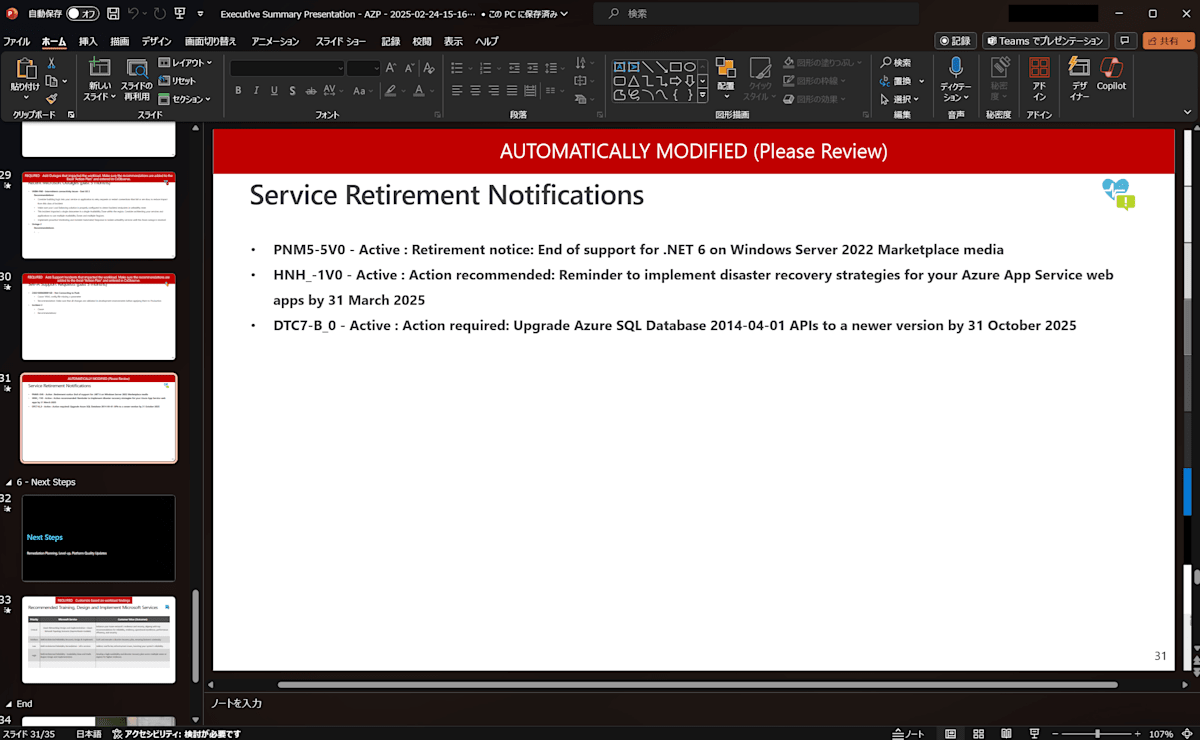

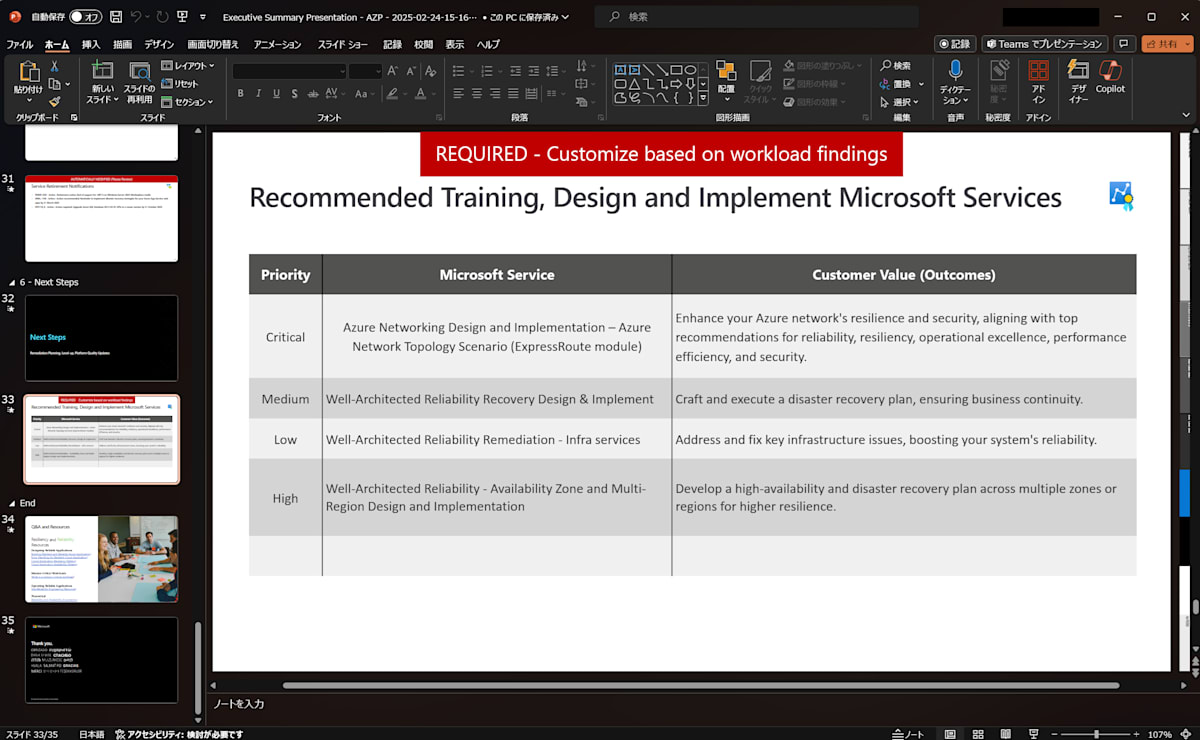

PowerPoint ファイル

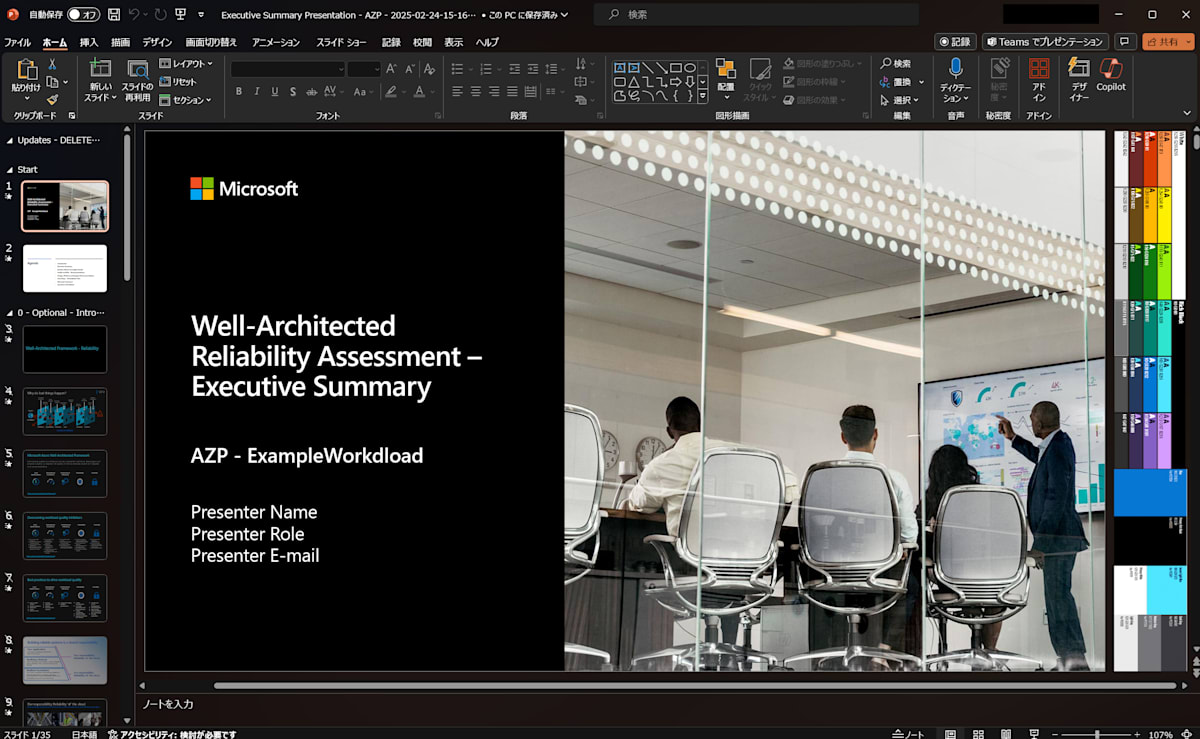

ppt home

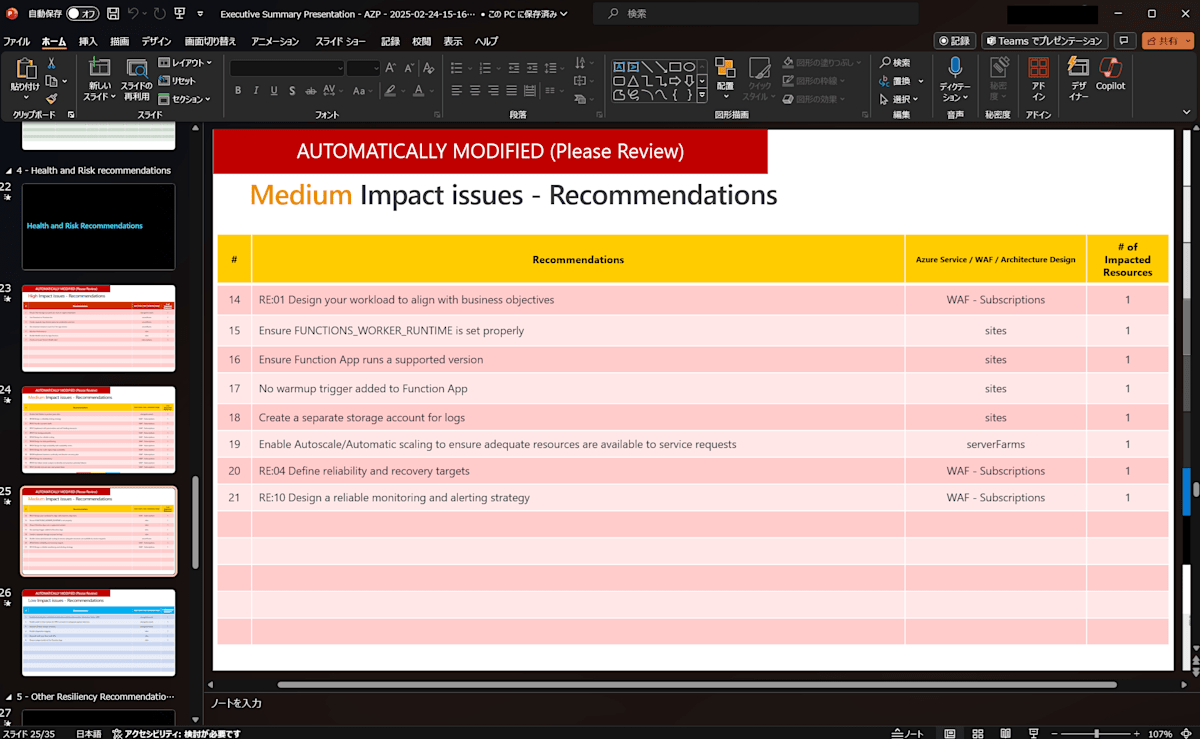

ppt 1
ppt 2
ppt 3

おしゃれ、そして英語。

長くなりましたが、以上が APRL で提供されているツールの解説でした。
今回は PowerShell スクリプトがどう書かれているのかを読んでみたかったこともありスクリプト版を解説しましたが、個人的には PREVIEW ではなくなったらコマンドレット版を利用していきたいと思います。

終わりに

以上が本記事の内容になります。
Azure Verified Modules のドキュメント内で見かけたのが APRL を知ったきっかけでした。個別具体のリソース・ケースごとの推奨事項が示されていて、設計時に活用できそうだというのが個人的な印象です。

また、推奨事項に関して一言補足です。
回復性とコストは当然トレードオフの関係にあるので、リッチにすればするほど利用料は高くなっていきます。ワークロードのビジネス要件や重要性、特性に応じて取捨選択や優先順位付けをすることが重要です。

そして、クラウドの進化に伴って Azure W-AF や APRL の内容も当然変わってくるので、定期的に評価を行い、継続的な改善を試みることも忘れないようにしてください。

恒例でマサカリ大歓迎です。
ではでは。

参考記事

https://github.com/Azure/Azure-Proactive-Resiliency-Library-v2
https://learn.microsoft.com/ja-jp/azure/architecture/guide/design-principles/
https://learn.microsoft.com/ja-jp/azure/well-architected/what-is-well-architected-framework
