【TWELITE】USBシリアル変換モジュールによる書き込み

トワイライターなしで$TWELITE$ $DIP$を使う

$TWELITE$には、専用の$USB$アダプター「トワイライター」の使用が推奨されている。

https://mono-wireless.com/jp/products/TWE-LITE-R/index.html

形状を見て分かる通り、$TWELITE$ $DIP$をそのまま載せることができる。配線が必要ないため、億劫でなければこれを使うに越したことはない。その上、一方から伸びている$7$本のピンを使えば、汎用的な$USB$シリアル変換にも使うことができる。

引用：https://www.amazon.co.jp/dp/B085QDS1ZP

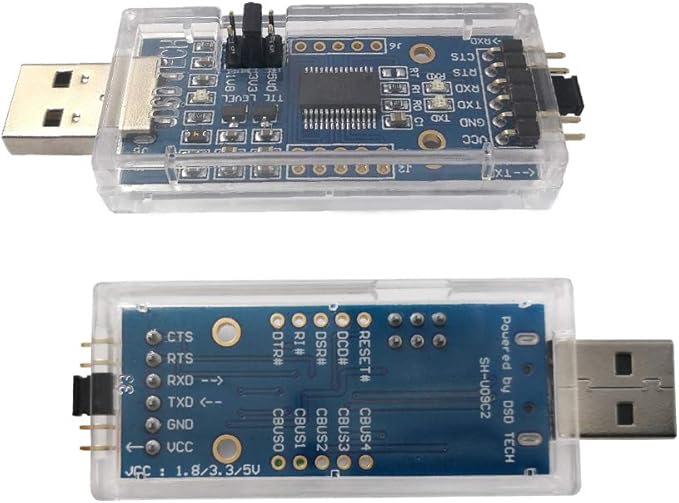

しかし、トワイライターを購入するよりも前に、既にその他の$USB$シリアル変換モジュールを所持している場合もある。斯く言う私もその一人、SH-U09C2というものを既に所持していた。

引用：https://www.amazon.co.jp/dp/B07TXVRQ7V

実際、$TWELITE$にトワイライターは必須ではなく、他のものでも代用できる。つまり、敢えてトワイライターを買う必要はないのである。

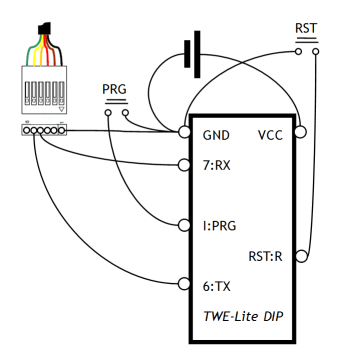

引用：https://mono-wireless.com/jp/tech/Hardware_guide/UART-USB-WR.html

しかしこの情報が聊か簡素過ぎるため、本記事ではこれを補足する。

電源について

誤って高い電圧を使用することは故障に繋がる。動作電圧の調査が面倒であれば、トワイライターを購入するほうが簡単かつ安全である。

$TWELITE$ $DIP$の動作電圧は$2.3 ～ 3.6V$であることに注意する。これを超える電圧を使用すると故障の虞がある。

https://mono-wireless.com/jp/products/twelite-dip/index.html

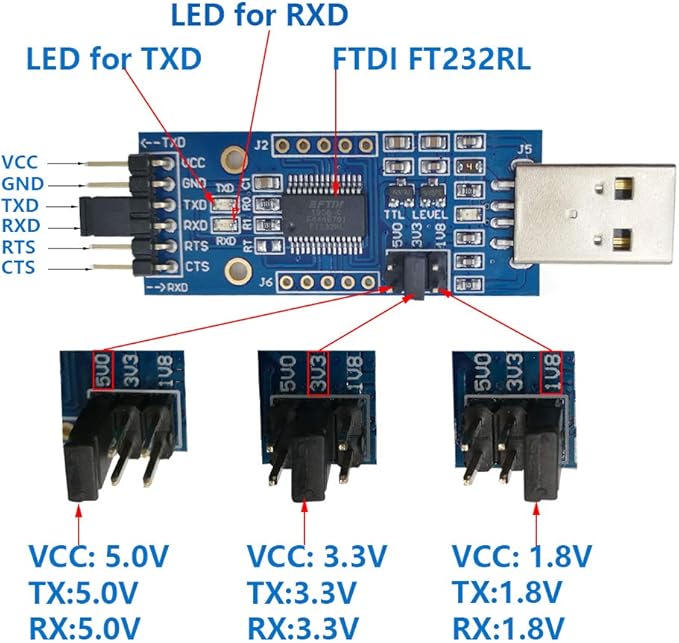

SH-U09C2の電源電圧は選択式であるため、$3V3$に設定する。

配線

トワイライターを使わない代償として、ジャンパー線等で配線する必要がある。

$TWELITE$ $DIP$には$28$のピンが存在し、$1～28$の連番でピン番号が割り当てられている。一方基板に印刻される文字は「シルク」と言う。「シルク」の数字とピン番号とは全く一致しないことに注意せよ。

なおSH-U09C2は$FTDI$のFT232RLを搭載するため、$Fritzing$で作成した図は$FTDI$のもので代えて示している。

アプリ書き込み

アプリ書き込みの際には、シルクIのピンをGNDに接続している必要がある。

$TWELITE$ $DIP$ シルク	$TWELITE$ $DIP$ ピン番号	SH-U09C2
VCC	$28$	VCC
7	$3$	TXD
6	$10$	RXD
GND	$14$	GND
I	$7$	GND

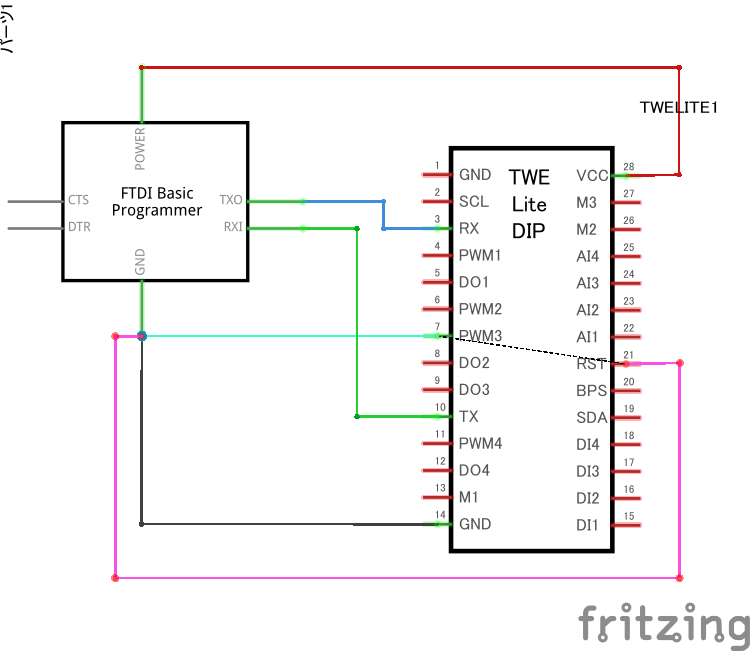

回路図

なお、途中でこのような配線に変更しても書き込めるわけではない。

リセット

$USB$シリアル変換モジュールの抜き差しで電源を入れ直してももよいが、$TWELITE$と切断されると$TWELITE$ $Stage$がフリーズするため面倒である。シルクRピンを一時的にGNDに接続することで、$TWELITE$がリセットされる。これにより$TWELITE$ $Stage$を再起動することなく書き込みができる。

$TWELITE$ $DIP$ シルク	$TWELITE$ $DIP$ ピン番号	SH-U09C2
VCC	$28$	VCC
7	$3$	TXD
6	$10$	RXD
GND	$14$	GND
I	$7$	GND
R	$21$	GND

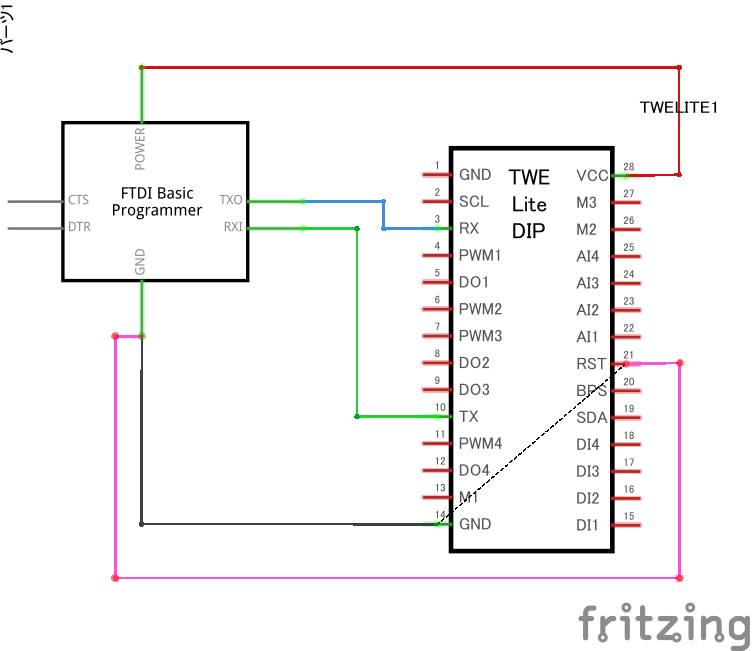

回路図

この配線のままではリセットが完了しないので、シルクRピンのGNDへの接続は解消する。

インタラクティブモード

標準アプリを書き込んだ後、インタラクティブモードで設定することになる。この時、アプリ書き込み時とは接続を変更する。

$TWELITE$ $DIP$ シルク	$TWELITE$ $DIP$ ピン番号	SH-U09C2
VCC	$28$	VCC
7	$3$	TXD
6	$10$	RXD
GND	$14$	GND

回路図

こちらも同様、書き込みの状態からリセットする。

$TWELITE$ $DIP$ シルク	$TWELITE$ $DIP$ ピン番号	SH-U09C2
VCC	$28$	VCC
7	$3$	TXD
6	$10$	RXD
GND	$14$	GND
R	$21$	GND

回路図
